本文仅提供一个入门概览，部分内容来源于网络，部分来源于自己理解，参考内容链接会在文末给出，部分内容未找到原作，如有侵权，请联系删除。

1、概述

许多分布式计算系统都可以实时或者接近实时地处理大数据流。Storm是一个免费并开源的分布式实时计算系统。利用Storm可以很容易做到可靠地处理无限的数据流，像Hadoop批量处理大数据一样，Storm可以实时处理数据。Hadoop 在本质上是一个批处理系统。数据被引入Hadoop 文件系统(HDFS) 并分发到各个节点进行处理。当处理完成时，结果数据返回到 HDFS 供始发者使用。Storm 支持创建拓扑结构来转换没有终点的数据流。不同于 Hadoop 作业，这些转换从不停止，它们会持续处理到达的数据。

2、Storm相关基础概念

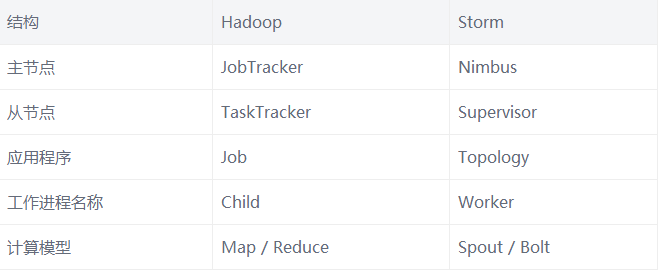

在Storm的集群里面有两种节点：控制节点(master node)和工作节点(worker node)。控制节点上面运行一个后台程序：Nimbus，它的作用类似Hadoop里面的JobTracker。Nimbus负责在集群里面分布代码，分配工作给机器，并且监控状态。每一个工作节点上面运行一个叫做Supervisor的节点（类似 TaskTracker）。Supervisor会监听分配给它那台机器的工作，根据需要启动/关闭工作进程。每一个工作进程执行一个Topology（类似 Job）的一个子集；一个运行的Topology由运行在很多机器上的很多工作进程Worker（类似Child）组成。



3、storm与hadoop的比较

Storm 与Hadoop最大的不同之处在于它的处理方式。Hadoop 在本质上是一个批处理系统。数据被引入Hadoop 文件系统(HDFS) 并分发到各个节点进行处理。当处理完成时，结果数据返回到 HDFS 供始发者使用。Storm 支持创建拓扑结构来转换没有终点的数据流。不同于 Hadoop 作业，这些转换从不停止，它们会持续处理到达的数据。

你也可以将它们形象地理解为桶装水与自来水的区别。Hadoop需要一份一份地进行打包、处理、搬运，通常来说，从“水源水”到“饮用水”需要等待比较长的一段时间。Storm则建立了一套管网系统，管网系统中可以任意地添加“水”处理环节，或者安装“水龙头”进行数据输入和输出，从而整个处理过程变得更加流畅、快捷。Hadoop和Storm框架用于分析大数据，两者互补，在某些方面有所不同。Apache Storm执行除持久性之外的所有操作，而Hadoop在所有方面都很好，但滞后于实时计算。可以总结以下几点：

1、Storm用于实时计算，Hadoop用于离线计算。

2、Storm处理的数据保存在内存中，源源不断；

3、Hadoop处理的数据保存在文件系统中，一批一批。

4、Storm的数据通过网络传输进来；Hadoop的数据保存在磁盘中。

5、Storm与Hadoop的编程模型相似

下面的表格是W3C school上比较了Storm和Hadoop属性的结果（原文在这里：https://www.w3cschool.cn/apache_storm/apache_storm_introduction.html）。

Storm	Hadoop
实时流处理	批量处理
无状态	有状态
主/从架构与基于ZooKeeper的协调。主节点称为nimbus，从属节点是主管。	具有/不具有基于ZooKeeper的协调的主 - 从结构。主节点是作业跟踪器，从节点是任务跟踪器。
Storm流过程在集群上每秒可以访问数万条消息。	Hadoop分布式文件系统（HDFS）使用MapReduce框架来处理大量的数据，需要几分钟或几小时。
Storm拓扑运行直到用户关闭或意外的不可恢复故障。	MapReduce作业按顺序执行并最终完成。
两者都是分布式和容错的
如果nimbus / supervisor死机，重新启动使它从它停止的地方继续，因此没有什么受到影响。	如果JobTracker死机，所有正在运行的作业都会丢失。



4、Storm集群

1、Storm集群架构

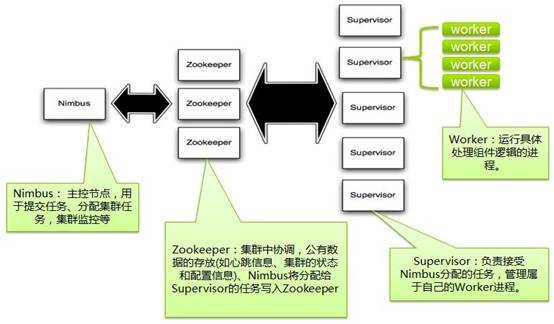

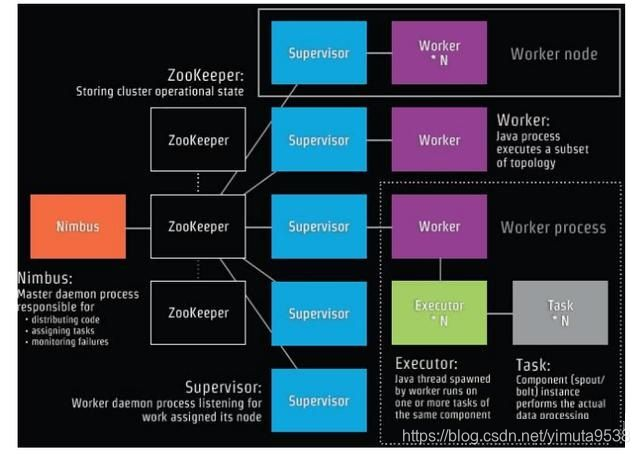

Storm集群遵循主/从结构。Storm的主节点是半容错的。Strom集群由一个主节点(nimbus)和一个或者多个工作节点(supervisor)组成。 除此之外Storm集群还需要一个ZooKeeper的来进行集群协调。架构如下图所示：

2、相关术语

Nimbus

Storm集群的Master节点，负责分发用户代码，指派给具体的Supervisor节点上的Worker节点，去运行Topology对应的组件（Spout/Bolt）的Task。

Supervisor

Storm集群的从节点，负责管理运行在Supervisor节点上的每一个Worker进程的启动和终止。通过Storm的配置文件中的supervisor.slots.ports配置项，可以指定在一个Supervisor上最大允许多少个Slot，每个Slot通过端口号来唯一标识，一个端口号对应一个Worker进程（如果该Worker进程被启动）。

Worker

运行具体处理组件逻辑的进程。Worker运行的任务类型只有两种，一种是Spout任务，一种是Bolt任务。

Task

worker中每一个spout/bolt的线程称为一个task. 在storm0.8之后，task不再与物理线程对应，不同spout/bolt的task可能会共享一个物理线程，该线程称为executor。

ZooKeeper

用来协调Nimbus和Supervisor，如果Supervisor因故障出现问题而无法运行Topology，Nimbus会第一时间感知到，并重新分配Topology到其它可用的Supervisor上运行、

5、Storm编程模型

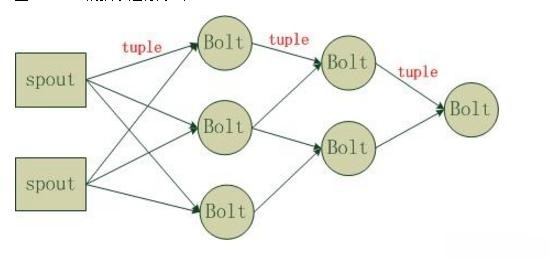

Strom在运行中可分为spout与bolt两个组件，其中，数据源从spout开始，数据以tuple的方式发送到bolt，多个bolt可以串连起来，一个bolt也可以接入多个spot/bolt。运行时原理如下图：



从应用上来说，在Storm中，需要先设计一个实时计算结构，我们称之为拓扑（topology）。之后，这个拓扑结构会被提交给集群，其中主节点（master node）负责给工作节点（worker node）分配代码，工作节点负责执行代码。在一个拓扑结构中，包含spout和bolt两种角色。数据在spouts之间传递，这些spouts将数据流以tuple元组的形式发送；而bolt则负责转换数据流。

1、Topologies

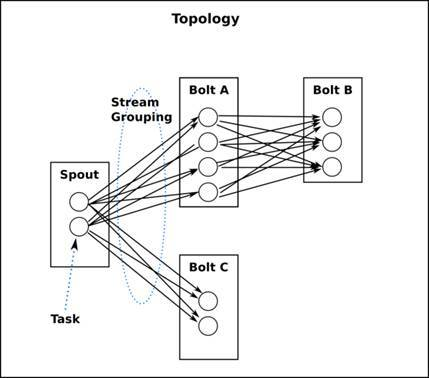

为了在storm上面做实时计算，需要建立一些图状结构，我们称之为（topologies）。一个topology是spouts和bolts组成的图，其中spout负责发送消息，负责将数据流以tuple元组的形式发送出去；而bolt则负责转换这些数据流，在bolt中可以完成计算、过滤等操作，bolt自身也可以随机将数据发送给其他bolt。

Spouts和bolts通过stream groupings（定义一个流在Bolt任务间该如何被切分）连接起来，我们也可以将它理解为一个由无限制的处理节点组成的图状结构。Topology里面的每个处理节点都包含处理逻辑，而节点之间的连接则表示数据流动的方向。

2、Stream groupings

定义一个topology的其中一步是定义每个bolt接收什么样的流作为输入。stream grouping就是用来定义一个stream应该如果分配数据给bolts上面的多个tasks。



3、Streams

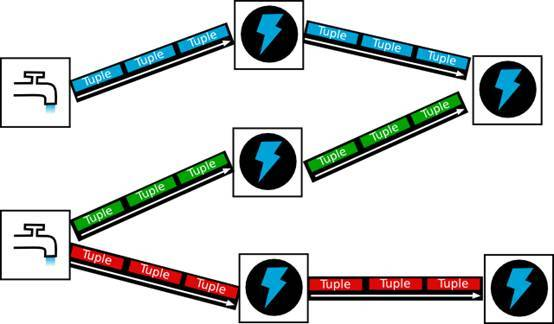

消息流stream是storm里的关键抽象。一个消息流是一个没有边界的tuple序列（ tuple是一个类似于列表的东西，存储的每个元素叫做field），而这些tuple序列会以一种分布式的方式并行地创建和处理。通过对stream中tuple序列中每个字段命名来定义stream。

4、Spouts

消息源spout是Storm里面一个topology里面的消息生产者。一般来说消息源会从一个外部源读取数据并且向topology里面发出消息：tuple。Spout可以是可靠的也可以是不可靠的。如果这个tuple没有被storm成功处理，可靠的消息源spouts可以重新发射一个tuple，但是不可靠的消息源spouts一旦发出一个tuple就不能重发了。

5、Bolts

所有的消息处理逻辑被封装在bolts里面。Bolts可以做很多事情：过滤，聚合，查询数据库等等， Bolts也可以简单的做消息流的传递。复杂的消息流处理往往需要很多步骤，从而也就需要经过很多bolts。比如算出一堆图片里面被转发最多的图片就至少需要两步：第一步算出每个图片的转发数量。第二步找出转发最多的前10个图片。（如果要把这个过程做得更具有扩展性那么可能需要更多的步骤）。

6、以上概念的一句话概括

Topology：Storm中运行的一个实时应用程序的名称。将 Spout、 Bolt整合起来的拓扑图。定义了 Spout和 Bolt的结合关系、并发数量、配置等等。

Spout：在一个topology中获取源数据流的组件。通常情况下spout会从外部数据源中读取数据，然后转换为topology内部的源数据。

Bolt：接受数据然后执行处理的组件,用户可以在其中执行自己想要的操作。

Tuple：一次消息传递的基本单元，理解为一组消息就是一个Tuple。

Stream：Tuple的集合。表示数据的流向。

（备注：详解见中文手册，文末有链接）

6、并发机制

1、并发级别

Nodes

服务器：配置在Storm集群中的一个服务器，会执行Topology的一部分运算，一个Storm集群中包含一个或者多个Node。

Workers

JVM虚拟机、进程：指一个Node上相互独立运作的JVM进程，每个Node可以配置运行一个或多个worker。一个Topology会分配到一个或者多个worker上运行。

Executor

线程：指一个worker的jvm中运行的java线程。多个task可以指派给同一个executer来执行。除非是明确指定，Storm默认会给每个executor分配一个task。

Task

bolt/spout实例：task是spout和bolt的实例，他们的nextTuple()和execute()方法会被executors线程调用执行。

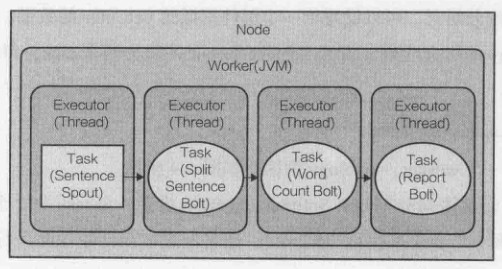

大多数情况下，除非明确指定，Storm的默认并发设置值是1。即，一台服务器(node)，为topology分配一个worker，每个executer执行一个task。如图：Storm默认并发机制，此时唯一的并发机制出现在线程级即Executor。

2、增加各级别并发

增加Node

这个其实就是增加集群的服务器数量。

增加worker

可以通过API和修改配置两种方式修改分配给topology的woker数量。

API增加woker：

Config config = new Config();
config.setNumWorkers(2);

单机模式下，增加worker的数量不会有任何提升速度的效果。

增加Executor

API增加Executor：

builder.setSpout(spout_id,spout,2);
builder.setBolt(bolt_id,bolt,executor_num);

这种办法为Spout或Bolt增加线程数量，默认每个线程都运行该Spout或Bolt的一个task。

增加Task

API增加Task：

builder.setSpout(...).setNumTasks(2);
builder.setBolt(...).setNumTasks(task_num);

如果手动设置过task的数量，task的总数量就是指定的数量个，而不管线程有几个，这些task会随机分配在这些个线程内部执行。

3、数据流分组

数据流分组方式定义了数据如何进行分发。

Storm内置了七种数据流分组方式:

Shuffle Grouping

随机分组。

随机分发数据流中的tuple给bolt中的各个task，每个task接收到的tuple数量相同。

Fields Grouping

按字段分组。

根据指定字段的值进行分组。指定字段具有相同值的tuple会路由到同一个bolt中的task中。

All Grouping

全复制分组。

所有的tuple复制后分发给后续bolt的所有的task。

Globle Grouping

全局分组。

这种分组方式将所有的tuple路由到唯一一个task上，Storm按照最小task id来选取接受数据的task。这种分组方式下配置bolt和task的并发度没有意义。

这种方式会导致所有tuple都发送到一个JVM实例上，可能会引起Strom集群中某个JVM或者服务器出现性能瓶颈或崩溃。

None Grouping

不分组。

在功能上和随机分组相同，为将来预留。

Direct Grouping

指向型分组。

数据源会通过emitDirect()方法来判断一个tuple应该由哪个Strom组件来接受。只能在声明了是指向型数据流上使用。

Local or shuffle Grouping

本地或随机分组。

和随机分组类似，但是，会将tuple分发给同一个worker内的bolt task，其他情况下采用随机分组方式。这种方式可以减少网络传输，从而提高topology的性能。

自定义

另外可以自定义数据流分组方式

写类实现CustomStreamGrouping接口

代码：

/**
* 自定义数据流分组方式
* @author park
*
*/
public class MyStreamGrouping implements CustomStreamGrouping {
​
  /**
  * 运行时调用，用来初始化分组信息
  * context:topology上下文对象
  * stream:待分组数据流属性
  * targetTasks:所有待选task的标识符列表
  *
 */
  @Override
  public void prepare(WorkerTopologyContext context, GlobalStreamId stream, List<Integer> targetTasks) {
​
  }
​
  /**
  * 核心方法，进行task选择
  * taskId:发送tuple的组件id
  * values:tuple的值
  * 返回值要发往哪个task
  */
  @Override
  public List<Integer> chooseTasks(int taskId, List<Object> values) {
    return null;
  }
}

7、strom的优势

简单编程 在大数据处理方面相信大家对hadoop已经耳熟能详，基于GoogleMap/Reduce来实现的Hadoop为开发者提供了map、reduce原语，使并行批处理程序变得非常地简单和优美。同样，Storm也为大数据的实时计算提供了一些简单优美的原语，这大大降低了开发并行实时处理的任务的复杂性，帮助你快速、高效的开发应用。 Spark提供的数据集操作类型有很多种，不像Hadoop只提供了Map和Reduce两种操作。比如map,filter, flatMap,sample, groupByKey, reduceByKey, union, join, cogroup,mapValues, sort,partionBy等多种操作类型，他们把这些操作称为Transformations。同时还提供Count, collect, reduce, lookup, save等多种actions。这些多种多样的数据集操作类型，给上层应用者提供了方便。各个处理节点之间的通信模型不再像Hadoop那样就是唯一的Data Shuffle一种模式。用户可以命名，物化，控制中间结果的分区等。可以说编程模型比Hadoop更灵活.。

多语言支持 除了用java实现spout和bolt，你还可以使用任何你熟悉的编程语言来完成这项工作，这一切得益于Storm所谓的多语言协议。多语言协议是Storm内部的一种特殊协议，允许spout或者bolt使用标准输入和标准输出来进行消息传递，传递的消息为单行文本或者是json编码的多行。 Storm支持多语言编程主要是通过ShellBolt，ShellSpout和ShellProcess这些类来实现的，这些类都实现了IBolt 和 ISpout接口，以及让shell通过java的ProcessBuilder类来执行脚本或者程序的协议。 可以看到，采用这种方式，每个tuple在处理的时候都需要进行json的编解码，因此在吞吐量上会有较大影响。

支持水平扩展 在Storm集群中真正运行topology的主要有三个实体：工作进程、线程和任务。Storm集群中的每台机器上都可以运行多个工作进程，每个工作进程又可创建多个线程，每个线程可以执行多个任务，任务是真正进行数据处理的实体，我们开发的spout、bolt就是作为一个或者多个任务的方式执行的。 因此，计算任务在多个线程、进程和服务器之间并行进行，支持灵活的水平扩展。

容错性强 如果在消息处理过程中出了一些异常，Storm会重新安排这个出问题的处理单元。Storm保证一个处理单元永远运行（除非你显式杀掉这个处理单元）。

可靠的消息保证 Storm可以保证spout发出的每条消息都能被“完全处理”，这也是直接区别于其他实时系统的地方，如S4。

快速的消息处理 用ZeroMQ作为底层消息队列, 保证消息能快速被处理

本地模式，支持快速编程测试 Storm有一种“本地模式”，也就是在进程中模拟一个Storm集群的所有功能，以本地模式运行topology跟在集群上运行topology类似，这对于我们开发和测试来说非常有用。

8、总结

最后再来梳理一下Storm中涉及的主要概念：

1.拓扑(Topology)：打包好的实时应用计算任务，同Hadoop的MapReduce任务相似。

2.元组(Tuple)：是Storm提供的一个轻量级的数据格式，可以用来包装你需要实际处理的数据。

3.流(Streams)：数据流(Stream)是Storm中对数据进行的抽象，它是时间上无界的tuple元组序列（无限的元组序列）｡

4.Spout(喷嘴)：Storm中流的来源。Spout从外部数据源，如消息队列中读取元组数据并吐到拓扑里。

5.Bolts：在拓扑中所有的计算逻辑都是在Bolt中实现的。

6.任务(Tasks)：每个Spout和Bolt会以多个任务(Task)的形式在集群上运行。

7.组件(Component)：是对Bolt和Spout的统称。

8.流分组(Stream groupings)：流分组定义了一个流在一个消费它的Bolt内的多个任务(task)之间如何分组。

9.可靠性(Reliability)：Storm保证了拓扑中Spout产生的每个元组都会被处理。

10.Workers(工作进程)：拓扑以一个或多个Worker进程的方式运行。每个Worker进程是一个物理的Java虚拟机，执行拓扑的一部分任务。

11.Executor(线程)：是1个被worker进程启动的单独线程。每个executor只会运行1个topology的1个component。

12.Nimbus：Storm集群的Master节点，负责分发用户代码，指派给具体的Supervisor节点上的Worker节点，去运行Topology对应的组件（Spout/Bolt）的Task。

13.Supervisor：Storm集群的从节点，负责管理运行在Supervisor节点上的每一个Worker进程的启动和终止





以下为参考文档：

https://zhuanlan.zhihu.com/p/25414207：实时大数据顶级分析工具Storm图文解析

https://www.cnblogs.com/gzxbkk/p/9456029.html：storm架构及原理

https://blog.csdn.net/u011082453/article/details/82417259：storm简介、原理、概念

https://www.cntofu.com/book/108/doc/zh/Concepts.md：storm官方中文手册

https://my.oschina.net/u/3754001/blog/1805746：Storm介绍及原理

https://zhuanlan.zhihu.com/p/28658526：一文让你重拾所有的Storm架构与运行原理

https://zhuanlan.zhihu.com/p/64112857：大数据Storm相比于Spark、Hadoop有哪些优势

https://www.cnblogs.com/panfeng412/tag/Storm/：大圆那些事
