Edge Impulse 卷积神经网络（CNN）与语音识别部署学习笔记

---

00:06 - 00:39

CNN（卷积神经网络）简介

主要内容

• 之前学习的是：

  • 全连接神经网络（Dense Neural Network）（善于处理平铺数据，像姿态传感器数据）

  • 用于动作分类

这节开始学习：

CNN（卷积神经网络）

（是像人一样看轮廓看特征，天生适合搞图像）

也叫：

• ConvNet

• 卷积网络

•

---

CNN 的核心作用

CNN 适合：

• 图像分类

• 图像分析

• 语音特征识别（MFCC）

原因：

• CNN 会自动寻找输入中的特征和模式

例如：

• 边缘

• 圆形

• 纹理

• 五官

• 动物轮廓

---

00:42 - 01:31

卷积层（Convolution Layer）

CNN 最重要的部分：

---

卷积层里有什么？

Filter（滤波器）

也叫：

Kernel（卷积核）

---

卷积核的作用

它会自动学习：

• 哪些图像特征最重要

• 哪些纹理最关键

例如：

• 毛发

• 木纹

• 草地

• 边缘

---

CNN 的层级特征提取

浅层：

识别简单特征

深层：

识别复杂特征

更深层：

识别完整物体

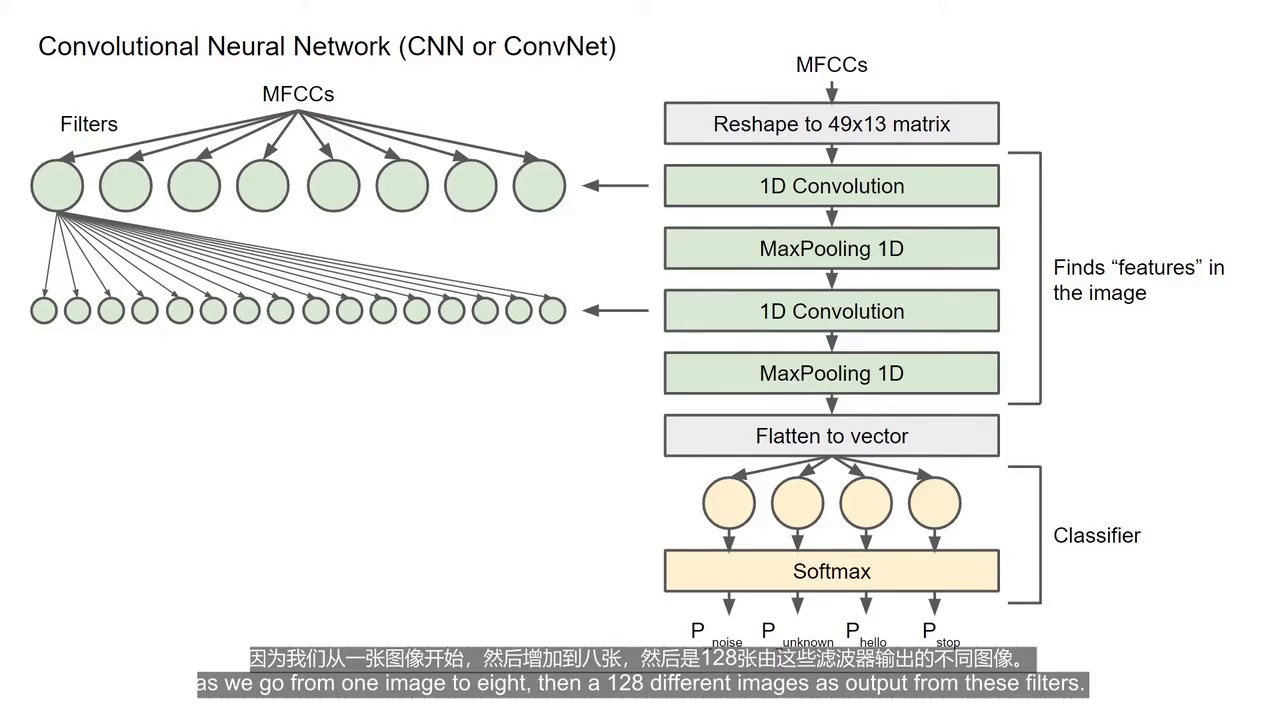

01:38 - 02:30

CNN 为什么耗内存？

Edge Impulse 默认：

• 第一层有 8 个滤波器

意味着：

• 一张输入图像
  → 变成 8 张特征图

下一层如果有：

• 16 个滤波器

则：

• 每张图继续生成更多特征图

---

问题

图像数量会爆炸增长：

1张输入图
↓
8张特征图
↓
128张特征图

因此：

• 占用大量 RAM

• 占用计算时间

---

解决办法

使用：

最大池化（Max Pooling）

作用：

• 压缩特征图尺寸

• 减少计算量

---

02:34 - 03:39

卷积到底怎么计算？

---

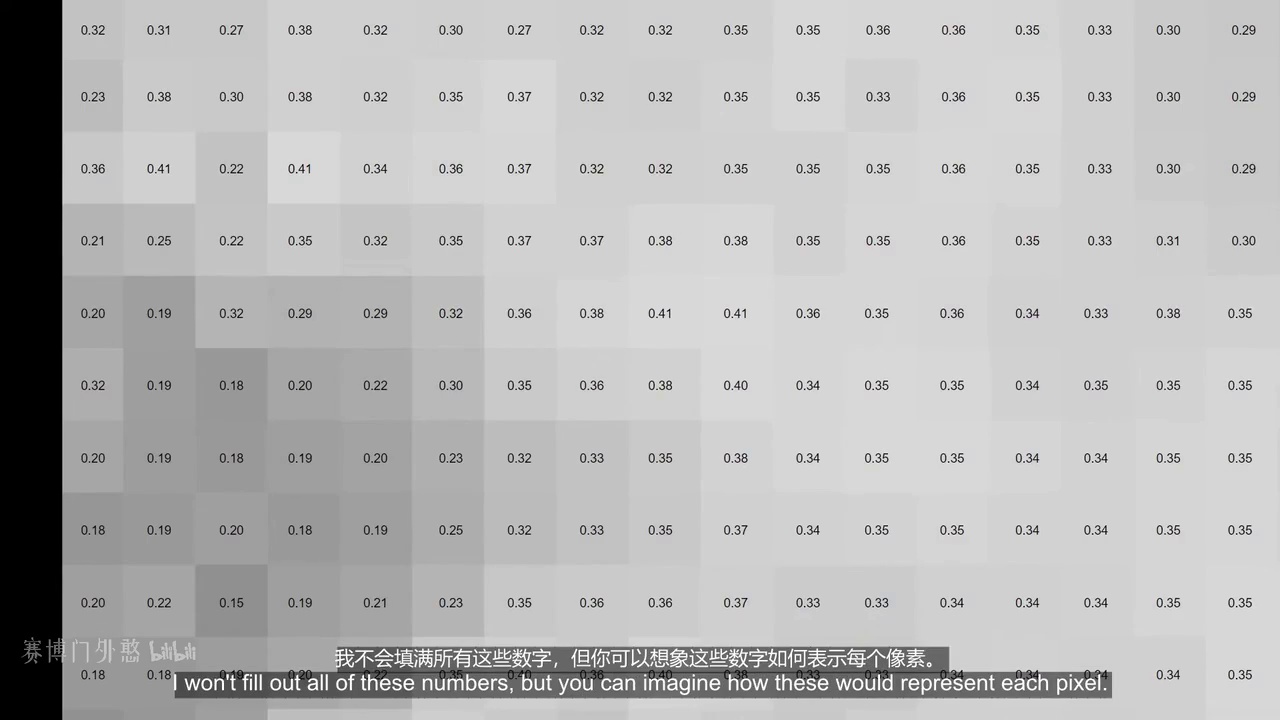

灰度图像

CNN 处理中：

图像本质：

• 数字矩阵

每个像素：

• 就是一个数值

通常会：

• 归一化到 0~1

---

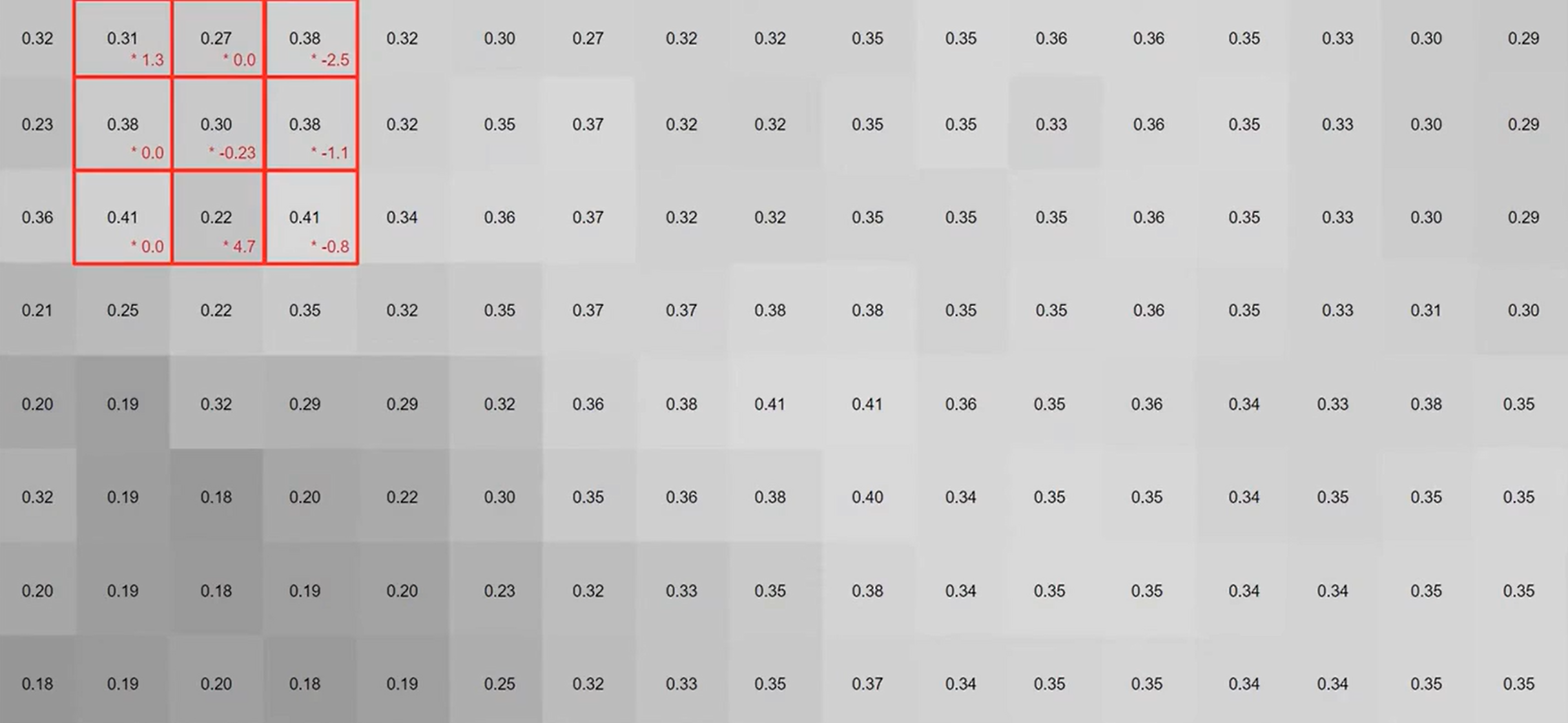

卷积计算过程

卷积核：

例如：

分别乘以对应的权重再相加即可

---

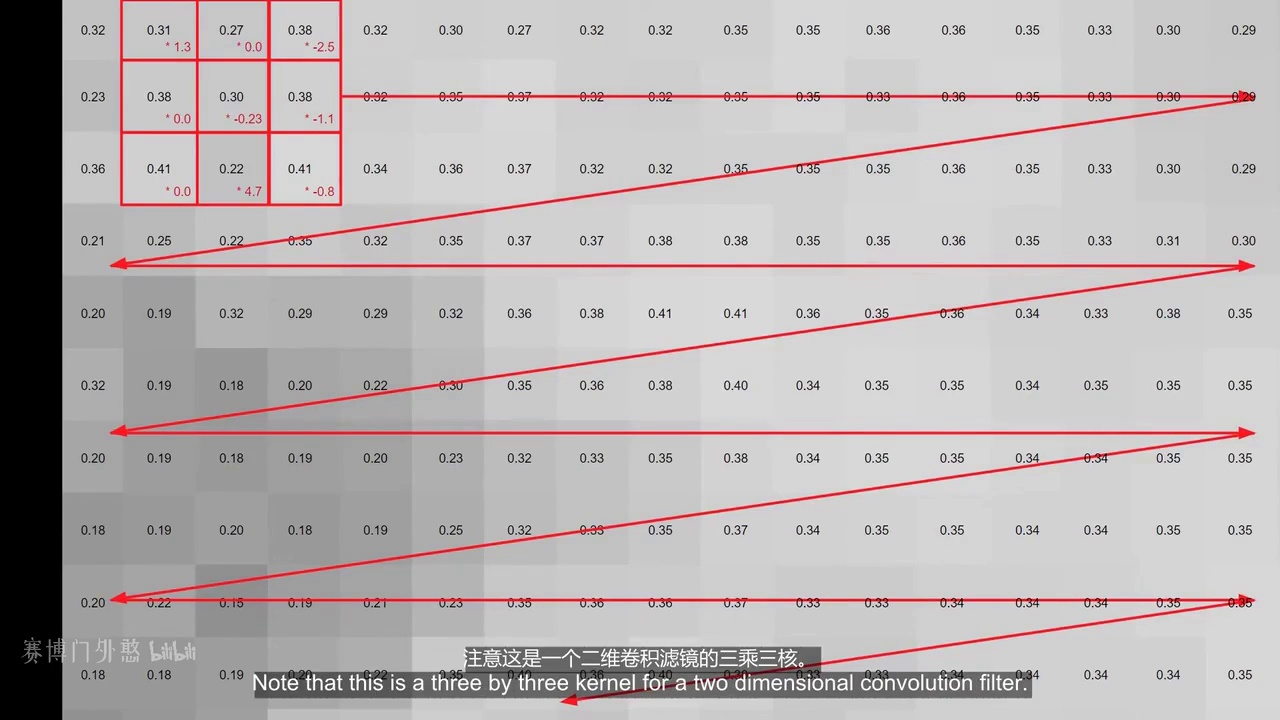

工作原理

卷积核（像素合体）：

• 与图像局部区域逐元素相乘

• 再全部相加

生成：

• 新像素值

然后：

• 滑动到下一个区域继续计算（这里的步长为1）

•

这个过程：

就叫卷积（Convolution）

---

03:43 - 04:15

CNN 中的重要参数

---

（1）Kernel Size（卷积核大小）

例如：

• 3×3

• 5×5

属于：

超参数（Hyperparameter）

需要自己调试。

---

（2）卷积核参数

卷积核中的数值（权重）：

• 会自动训练更新

通过：

反向传播（Backpropagation）

学习：

• 根据答案改权重

---

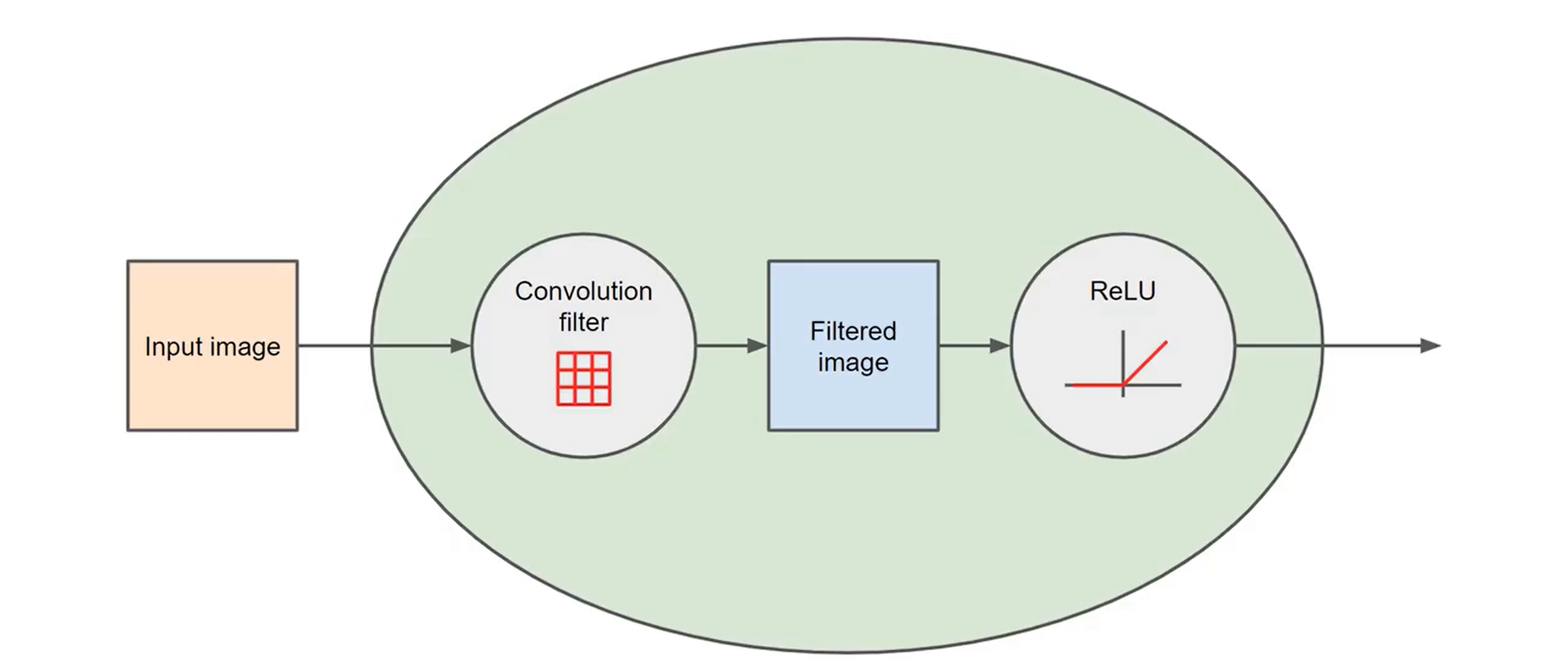

（3）ReLU 激活函数

（增加非线性，不加模型只会画直线，这样才能学会更复杂的东西）

CNN 中常用：

ReLU

作用：

含义：将所有小于0的数置为0

• 小于0 → 直接变0

• 大于0 → 保留

作用：

• 强化特征

• 增加非线性能力

---

04:18 - 05:56

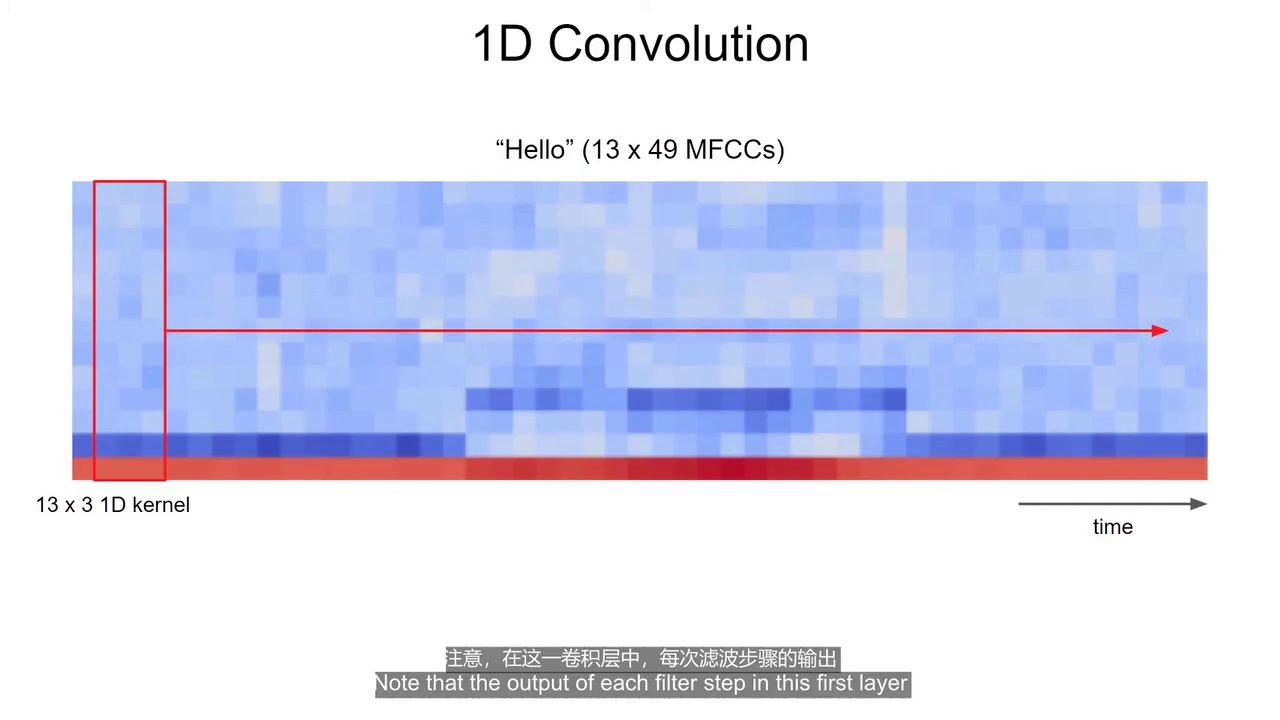

一维卷积（1D CNN）

---

为什么使用 1D CNN？

二维卷积：

• 计算量太大

对于 MFCC（上图就是美尔频率倒谱系数）：

其实它只是：

• 二维数字矩阵

因此：

• 可以使用 1D 卷积

---

MFCC 的结构

宽度：

• 13（频率特征）

长度：

• 49（时间帧）

---

为什么卷积核横向移动？

因为：

要保留时间信息

语音识别中：

• 时间顺序非常重要

---

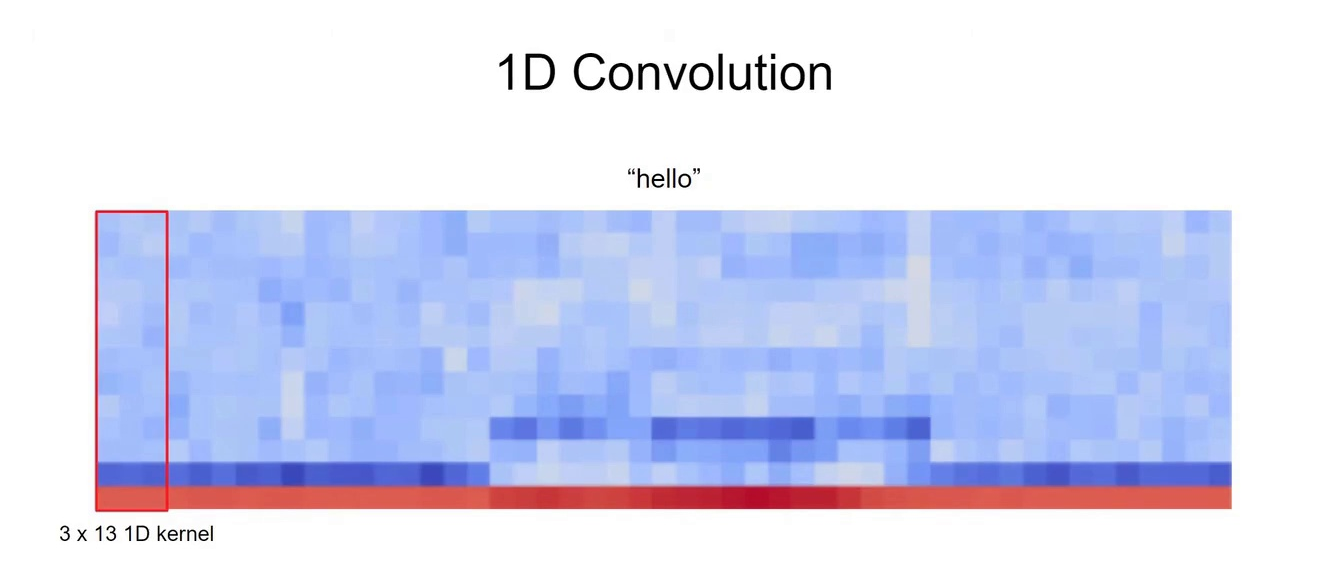

Edge Impulse 默认

卷积核：

• 宽度 = 13

• 长度 = 3

即：

覆盖所有频率
只观察短时间变化

---

05:56 - 08:30

最大池化（Max Pooling）

---

最大池化作用

作用：

• 压缩特征图

• 降低计算量

• 保留最明显特征

---

工作原理

例如窗口：

0.1  0.3
0.2  0.38

最大池化输出：

• 0.38

---

平均池化

另一种方法：

Average Pooling

取平均值。

---

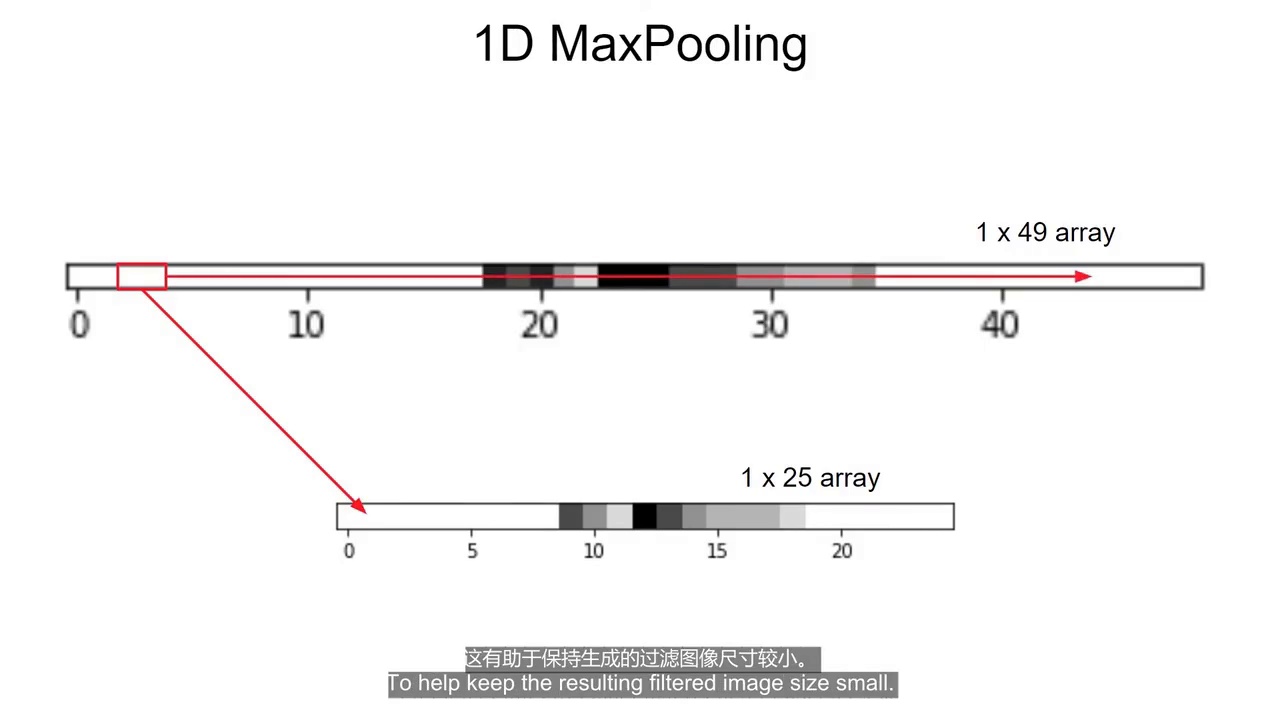

Edge Impulse 默认池化参数

窗口：

• 1×2

步长：

• 2

因此：

• 数组长度减半

---

为什么会补零？

如果数组长度是奇数：

例如：

• 49

Edge Impulse：

• 会自动补0

变成：

• 50

这样池化窗口才能完整移动。

---

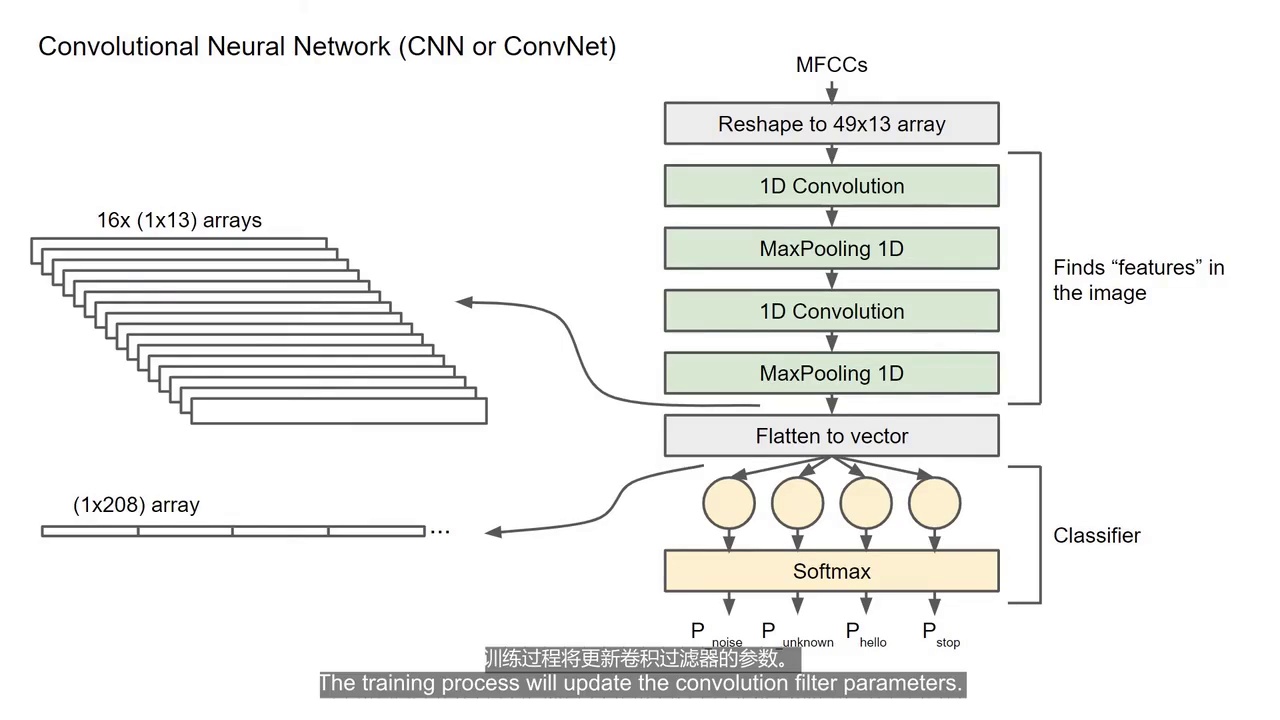

08:30 - 09:39

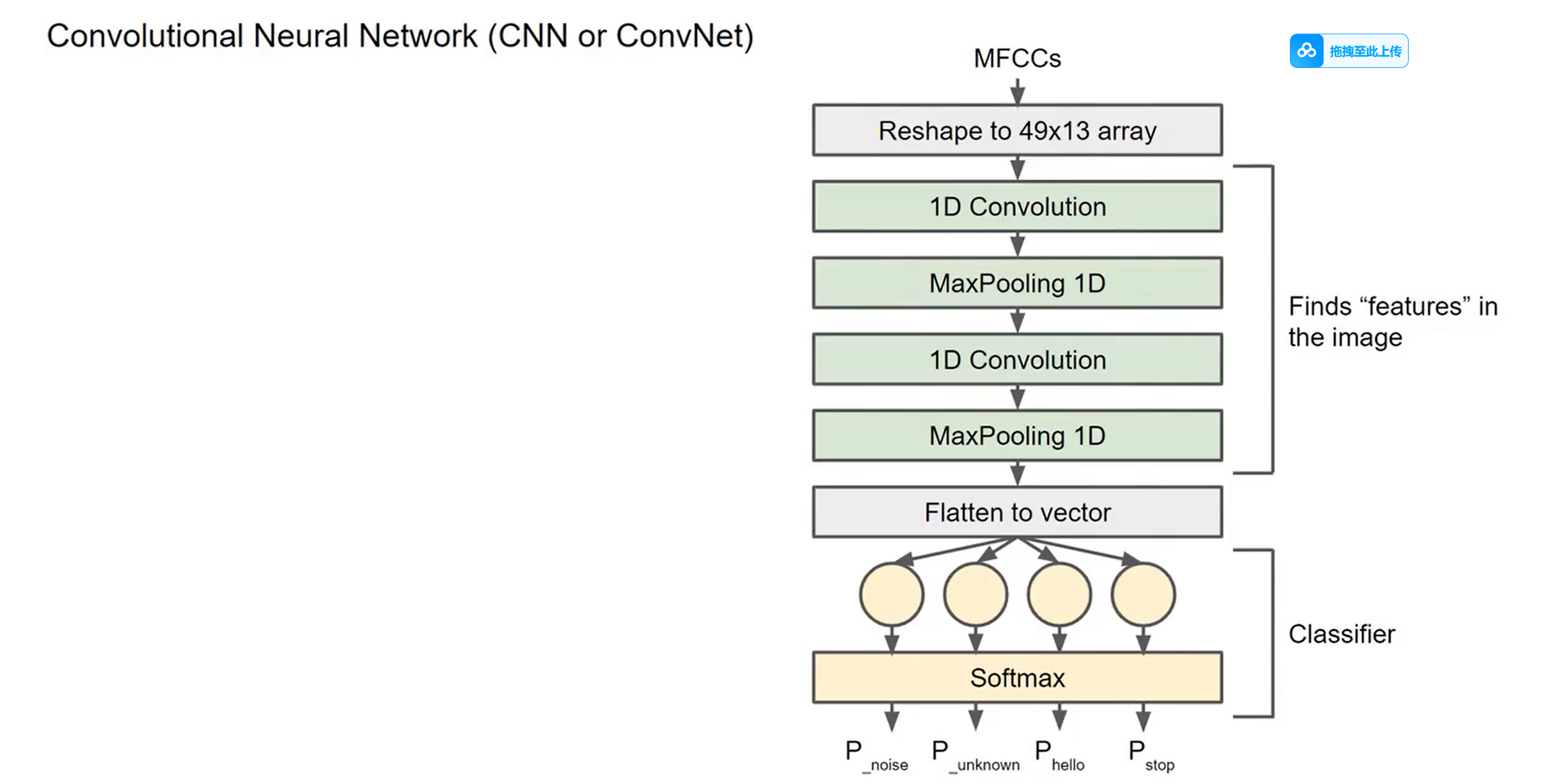

CNN 最后的分类器

CNN 分两部分：

---

第一部分

负责：

特征提取

包括：

• 卷积

• 池化

---

第二部分

负责：

分类

通常是：

全连接神经网络（Dense）

---

Flatten（展平）

卷积输出：

• 多维矩阵（多个一维矩阵组成的多维矩阵）

分类器需要：

• 一维数组

因此：

• 先展平（Flatten）

---

Softmax 分类

最终输出：

概率

例如：

hello   0.92
stop    0.03
noise   0.04
unknown 0.01

---

09:54 - 11:13

Edge Impulse 训练流程

进入：

Neural Network Classifier 页面

---

可以修改：

• 卷积层大小

• 滤波器数量

• 节点数量

但教程建议：

• 先保持默认

---

Dropout（丢弃层）

作用：

防止过拟合



---

工作原理

训练时：

随机忽略：

• 25% 神经元输出

让模型：

• 不依赖某些固定节点

增强泛化能力。

---

11:13 - 12:00

模型测试

训练完成后：

重点观察：

---

（1）Loss（损失值）

越低越好。

---

（2）Accuracy（准确率）

越高越好。

---

（3）Confusion Matrix（混淆矩阵）

查看：

• 哪些词容易误分类

---

准确率参考

90%~95%

很好。

85%

演示项目够用。

---

12:16 - 17:40

超参数调节

---

（1）Epoch

含义：

完整训练集训练次数

---

一般规律

Epoch 越多：

• 模型学习越充分

但：

• 训练更久

---

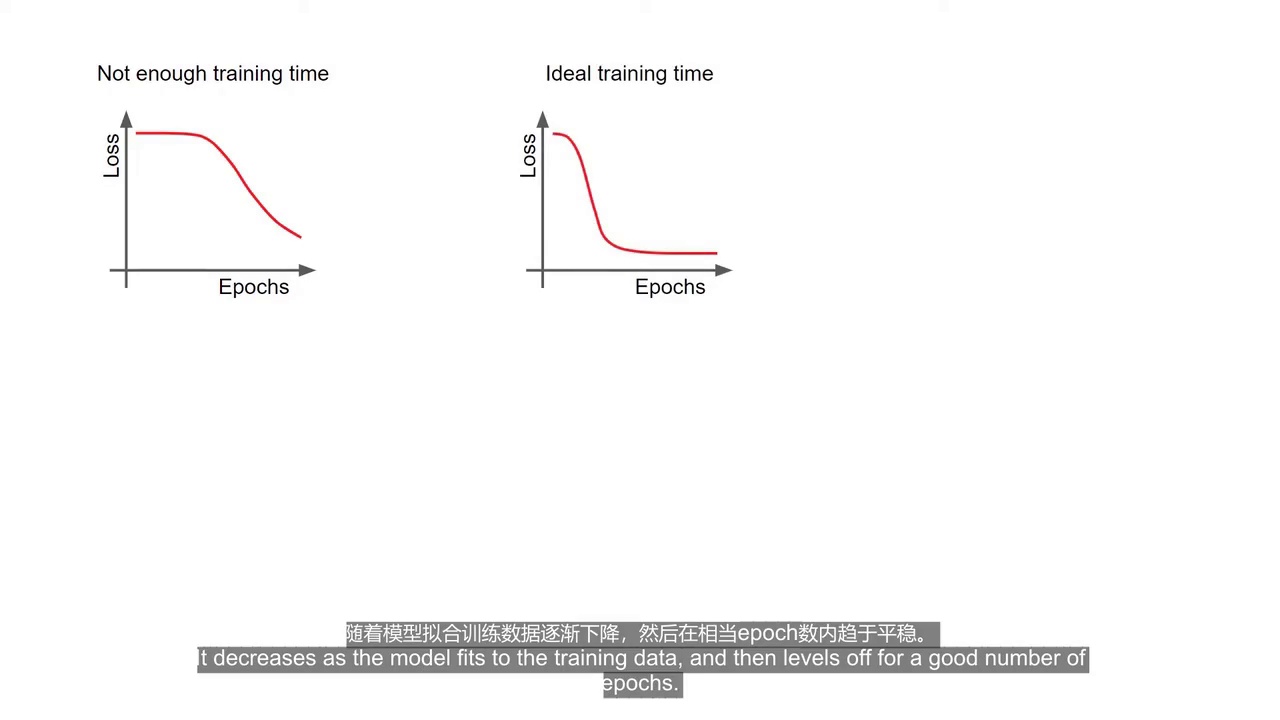

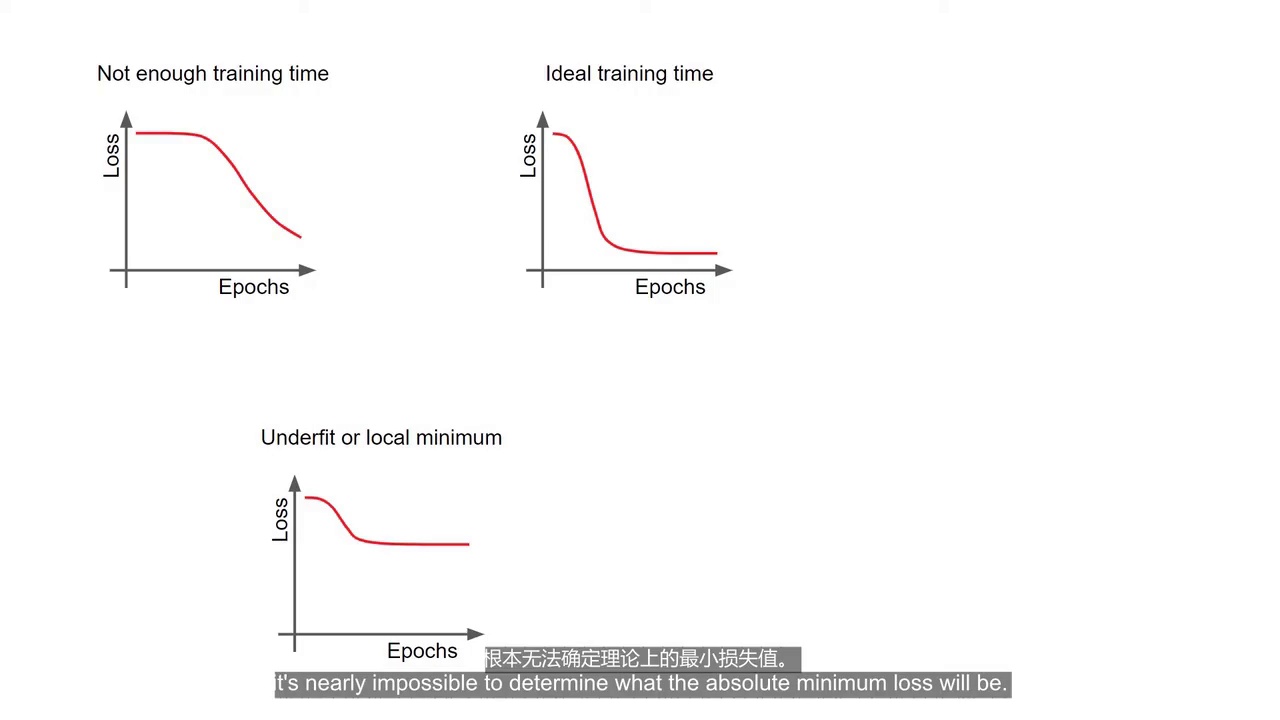

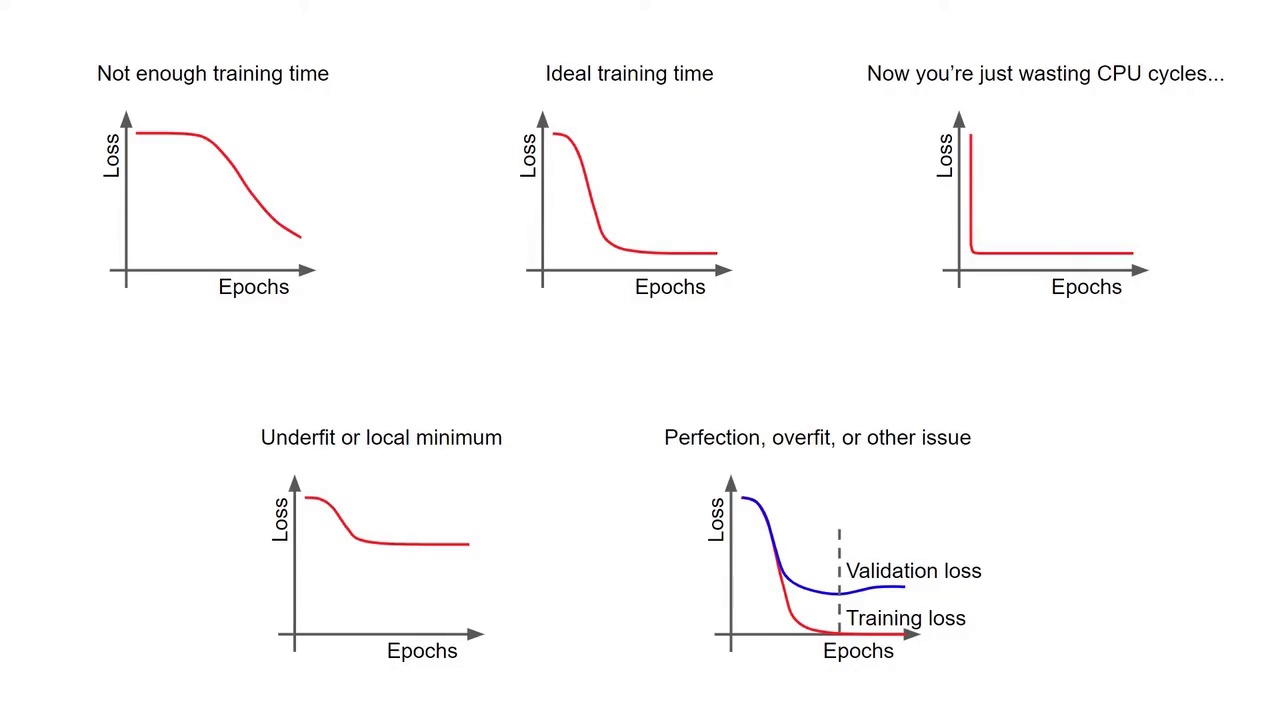

理想 Loss 曲线

快速下降
↓
逐渐稳定
↓
收敛

---

局部最小值（Local Minimum）

模型可能：

• 卡在错误最优解

解决办法：

• 重新随机初始化训练

• 增加训练时间

过拟合（Overfitting）

表现：

训练集：

• 很好

验证集：

• 很差

---

解决方法

• Dropout

• 数据增强

• Early Stopping

• 正则化

正则化就像给模型 “定个规矩”，比如在损失函数里加一项 “惩罚”，参数越复杂、值越大，惩罚就越重。这样模型在训练时，就不得不在 “拟合数据” 和 “保持简单” 之间找平衡，最终学到的是数据里通用的规律，而不是那些偶然的噪声，所以在新数据上表现更稳。

---

学习率（Learning Rate）

控制：

• 参数更新速度（步长）

---

学习率过低

问题：

• 收敛太慢

---

学习率过高

问题：

• Loss 来回震荡

---

Edge Impulse 默认

学习率：

• 0.005

---

17:54 - 18:24

数据增强（Data Augmentation）

作用：

增强泛化能力

---

方法

例如：

• 添加噪声

• 随机屏蔽频段

• 时间拉伸

---

效果

模型：

• 更抗干扰

• 更稳健

---

18:24 - 22:20

神经网络架构设计

---

网络结构没有固定答案

机器学习大量工作其实是：

调参数
↓
重新训练
↓
测试效果
↓
继续调参数

---

宽网络 vs 深网络

---

宽但浅

特点：

• 节点多

• 层少

优点：

• 记忆能力强

缺点：

• 容易过拟合

---

深度网络

特点：

• 层数多

优点：

• 泛化能力强

缺点：

• 计算量大

---

核心目标

模型尽可能小
但性能足够好

这对嵌入式尤其重要。

---

23:05 - 23:54

手机部署

---

Edge Impulse 手机测试流程

进入：

Devices 页面

---

步骤：

连接手机
↓
扫码
↓
打开浏览器
↓
授权麦克风
↓
实时语音推理

---

效果

说关键词：

• hello

• stop

对应概率会上升。

---

23:54 - 25:22

Arduino 部署

进入：

Deployment 页面

---

查看资源占用

包括：

• Flash

• RAM

• 推理时间

---

关键发现

MFCC 特征提取：

约 212ms

神经网络推理：

约 4ms

说明：

特征提取比AI推理更耗资源

这是 TinyML 里很经典的问题。

---

25:22 - 29:51

连续关键词识别（Keyword Spotting）

---

持续监听模式

类似：

• Siri

• Alexa

---

双缓冲区（Double Buffer）

作用：

一个缓冲区采样
↓
另一个缓冲区推理

避免：

• 数据冲突

---

滑动窗口 MFCC

每：

• 1/3 秒

更新一次 MFCC。

---

工作流程

新音频进入
↓
旧MFCC丢弃
↓
新MFCC加入
↓
重新推理

---

缓冲区溢出（Buffer Overflow）

如果代码太慢：

会导致：

• 音频丢失

因为：

• 新数据来不及处理

---

MCU 实时语音识别时间

MFCC：

约124ms

推理：

约11ms

总共：
约135ms

每 333ms 完成一次识别。

---

关键词触发

例如：

if (hello_score > 0.6)
{
    Serial.println("Hello World");
}

---

本节核心总结

MFCC 提取语音特征
↓
CNN 自动提取高级特征
↓
Dense层负责分类
↓
Softmax输出概率
↓
部署到手机/MCU实时推理
