1.ATAC-seq概览

ATAC-seq（转座酶可及染色质高通量测序）是一种用于测定全基因组范围内染色质可及性的方法。它利用一种高活性的Tn5转座酶将测序接头插入到开放染色质区域。图：ATAC-seq overview(Buenrostro et al., 2015).

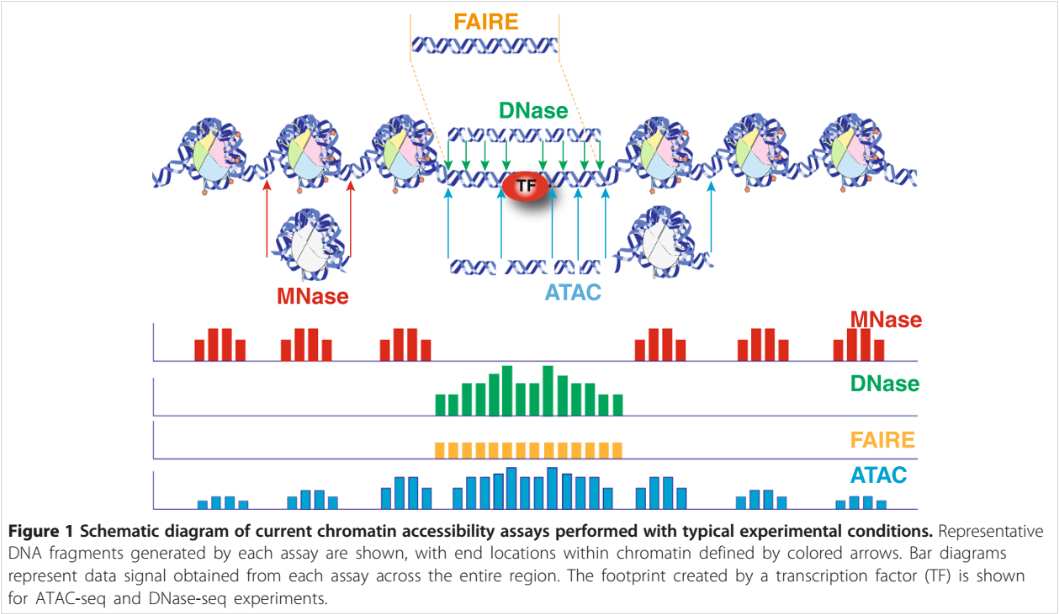

并且这些峰值看起来如下图所示：ATAC-seq peaks (Tsompana and Buck, 2014)



ATAC-Seq可以用来：

• 生成表观基因组学特征

• 在不同组织或条件下绘制可及染色质图谱

• 检索核小体位置

• 识别重要的转录因子

• 生成转录因子的占用特征（足迹分析）

2.实验设计

See Buenrostro et al., 2015, ENCODE - ATAC-seq Data Standards and Prototype Processing Pipeline, and Harvard FAS Informatics - ATAC-seq Guidelines for details.

• 两个或更多的生物学重复样本

• 每个重复样本包含单端测序的2500万条非重复、非线粒体的比对读段，以及双端测序的5000万条

• 通常无需“input”样本

• 在构建文库时，尽可能使用最少的PCR循环次数

• 优先选择双端测序

3.数据分析

Several useful pipelines.

• Harvard FAS Informatics - ATAC-seq Guidelines – clear and up-to-date.

• ENCODE - ATAC-seq Data Standards and Prototype Processing Pipeline

• Tobias Rausch - ATAC-seq analysis pipeline

• ENCODE ATAC-seq pipeline

• Parker Lab - ATAC-seq lab for BIOINF525

• Ferhat Ay Lab - ATAC-seq processing pipeline

• Rockefeller University, ATACseq in R

• 生物信息学生 R 入门教程 - 第五章 ATAC-seq数据分析 – in R.

3.0 数据下载

这里使用数据 https://www.ncbi.nlm.nih.gov/geo/query/acc.cgi?acc=GSE171832 为示例分析数据，里面包含两个样本的ATAC-Seq数据，对应的BipProject编号为：PRJNA721095。从ENA数据库（https://www.ebi.ac.uk/ena/browser/view/PRJNA721095）下载样本的表型信息：filereport_read_run_PRJNA721095_tsv.txt

# 激活小环境
conda activate ATAC
# 创建项目目录
mkdir 2022-GSE171832-28-embryonal-atacseq
cd 2022-GSE171832-28-embryonal-atacseq
# 创建分析目录
mkdir -p  data/rawdata data/cleandata Mapping PeakCalling PeakAnno
cd data/rawdata


vim fq.url
fasp.sra.ebi.ac.uk:/vol1/fastq/SRR142/036/SRR14205836/SRR14205836_1.fastq.gz
fasp.sra.ebi.ac.uk:/vol1/fastq/SRR142/036/SRR14205836/SRR14205836_2.fastq.gz
fasp.sra.ebi.ac.uk:/vol1/fastq/SRR142/037/SRR14205837/SRR14205837_1.fastq.gz
fasp.sra.ebi.ac.uk:/vol1/fastq/SRR142/037/SRR14205837/SRR14205837_2.fastq.gz


# 下载数据
# 项目编号：PRJNA721095
# fq下载 ascp
# 生成down.sh
cat fq.url |while read id
do
  echo "ascp -v -QT -l 300m -P33001 -k1 -i /home/xiaocainiao/miniconda3/envs/ATAC/etc/asperaweb_id_dsa.openssh era-fasp@${id} ./ "
done >down.sh


#安装指定版本的aspera
$ conda install -c hcc aspera-cli=3.7.7 -y
#查看一下是否安装成功
$ which ascp
~/xxx/bin/ascp(每个人的输出都不一样，最后应该是有个bin/ascp）
#将bin/scp换成etc/asperaweb_id_dsa.openssh，并用ls验证一下是否存在
$ ls ~/xxx/etc/asperaweb_id_dsa.openssh   (这个.openssh文件就是密钥文件）

nohup bash down.sh 1>down.log 2>&1 &

主要事项：

（1）下载链接与批量脚本生成

1. vim fq.url：存放 EBI 数据库中测序数据的下载链接（每条链接对应 1 个 fastq.gz 文件，_1 和_2 分别是双端测序的两个文件）。
2. 批量生成下载脚本 down.sh：                                                                                                         拼接 aspera 下载命令：ascp 是 aspera 的核心执行命令，-l 300m 限制下载速率 300M，-k1 确保断点续传，-i 指定密钥文件路径，era-fasp@${id} 是 EBI 的服务器地址 + 数据路径，./ 表示下载到当前目录（rawdata）。

（2）aspera 工具安装与验证（核心步骤）

1. conda install -c hcc aspera-cli=3.7.7 -y：通过 conda 安装指定版本（3.7.7）的 aspera 客户端（aspera-cli），
2. which ascp：验证 aspera 是否安装成功，输出结果（如~/xxx/bin/ascp）表示ascp命令的所在路径，有路径则说明安装成功。
3. 密钥文件相关操作：
   • aspera 下载 EBI 数据库数据时，需要通过密钥文件（asperaweb_id_dsa.openssh）进行身份认证，否则无法连接服务器；
   • 脚本中提示 “将 bin/scp 换成 etc/asperaweb_id_dsa.openssh”，实际是让你找到 conda 环境中密钥文件的正确路径（通常在miniconda3/envs/ATAC/etc/下）；
   • ls ~/xxx/etc/asperaweb_id_dsa.openssh：验证密钥文件是否存在，能列出文件则说明密钥有效，后续下载不会因认证失败报错。



3.1 数据QC

像分析其他NGS测序数据一样，只有原始FASTQ文件需要进行质量控制，目前有许多可用的软件，例如 Trimmomatic 和 Trim Galore。

并行工具：conda install -c bioconda parafly -y

conda install -c bioconda trim-galore -y

这里作者上传的就是处理过后的数据，只不过这边按照常规的原始数据跑一下流程

首先进行Trim Galore：

​

# Trim Galore 质控
cd data/cleandata
ls ../rawdata/*1.fastq.gz | awk -F'/' '{print $NF}' |cut -d '_' -f 1 >ID
# 生成trim.sh
cat ID | while read id
do
  echo "trim_galore --cores 30 -q 20 --length 20 --max_n 3 --stringency 3 --fastqc --paired -o ./ ../rawdata/${id}_1.fastq.gz ../rawdata/${id}_2.fastq.gz"
done >trim.sh

trim.sh的内容如下：
cat trim.sh

trim_galore --cores 30 -q 20 --length 20 --max_n 3 --stringency 3 --fastqc --paired -o ./ ../rawdata/SRR14205836_1.fastq.gz ../rawdata/SRR14205836_2.fastq.gz
trim_galore --cores 30 -q 20 --length 20 --max_n 3 --stringency 3 --fastqc --paired -o ./ ../rawdata/SRR14205837_1.fastq.gz ../rawdata/SRR14205837_2.fastq.gz

# 运行trim.sh, 使用parafly进行并行任务投递
nohup ParaFly -c trim.sh -CPU 2 1>trim.log  2>&1 &


接着看一下过滤后的fq质量，看fastqc报告：
multiqc *.zip -n qc_trim


​

3.2 比对和过滤

接下来是比对到参考基因组上，两种流行的比对工具是 BWA 和 Bowtie2。我将使用 Bowtie2（因为它在许多教程和论文中被广泛使用）。

首先还需要下载参考基因组，去 https://asia.ensembl.org/index.html 下载小鼠的fa以及 gtf 和 gff3

cd ~/database/genome/Mus_musculus/release113
wget -c https://ftp.ensembl.org/pub/release-113/fasta/mus_musculus/dna/Mus_musculus.GRCm39.dna.primary_assembly.fa.gz
wget -c https://ftp.ensembl.org/pub/release-113/gtf/mus_musculus/Mus_musculus.GRCm39.113.gtf.gz
wget -c https://ftp.ensembl.org/pub/release-113/gff3/mus_musculus/Mus_musculus.GRCm39.113.gff3.gz

# 下载完整后解压
gunzip *gz

接着构建索引并比对

## 构建索引
bowtie2-build Mus_musculus.GRCm39.dna.primary_assembly.fa  Mus_musculus.GRCm39.dna.primary_assembly.fa

## bowtie2比对
cd /nas1/zhangj/project/2022-GSE171832-28-embryonal-atacseq/Mapping
# better alignment results are frequently achieved with --very-sensitive
# use -X 2000 to allow larger fragment size (default is 500)
Bowtie2Index=/nas1/zhangj/database/genome/Mus_musculus/release113/Mus_musculus.GRCm39.dna.primary_assembly.fa

# 生成bowtie2.sh
cat ../data/cleandata/ID | while read id
do
  echo "bowtie2 --very-sensitive -X 2000 -x $Bowtie2Index -1 ../data/cleandata/${id}_1_val_1.fq.gz -2 ../data/cleandata/${id}_2_val_2.fq.gz -p 35 2>${id}.bowtie2.log | samtools sort -@ 35 -O bam -o ${id}.sorted.bam -"
done >bowtie2.sh

# 运行bowtie2.sh, 使用parafly进行并行任务投递
nohup ParaFly -c bowtie2.sh -CPU 2 1>bowtie2.log  2>&1 &

# samtools 构建bam索引
samtools index -@ 60 -M SRR14205836.sorted.bam SRR14205837.sorted.bam

bowties.sh 的内容如下：

bowtie2 --very-sensitive -X 2000 -x /nas1/zhangj/database/genome/Mus_musculus/release113/Mus_musculus.GRCm39.dna.primary_assembly.fa -1 ../data/cleandata/SRR14205836_1_val_1.fq.gz -2 ../data/cleandata/SRR14205836_2_val_2.fq.gz -p 35 2>SRR14205836.bowtie2.log | samtools sort -@ 35 -O bam -o SRR14205836.sorted.bam -
bowtie2 --very-sensitive -X 2000 -x /nas1/zhangj/database/genome/Mus_musculus/release113/Mus_musculus.GRCm39.dna.primary_assembly.fa -1 ../data/cleandata/SRR14205837_1_val_1.fq.gz -2 ../data/cleandata/SRR14205837_2_val_2.fq.gz -p 35 2>SRR14205837.bowtie2.log | samtools sort -@ 35 -O bam -o SRR14205837.sorted.bam -

两个样本的总比对率都在95%以上。

Mitochondrial reads

Ref: Harvard FAS Informatics - ATAC-seq Guidelines

ps:

由于线粒体基因组中不存在我们感兴趣的ATAC-seq峰值，这些 reads 只会使后续步骤变得复杂。因此，作者建议通过以下方法之一将它们从进一步分析中移除：

1. 在比对reads之前，从参考基因组中移除线粒体基因组。在人类/小鼠基因组构建中，线粒体基因组被标记为“chrM”。可以在构建基因组索引之前从参考基因组中删除该序列。这种方法的缺点是比对结果看起来会更糟，因为所有线粒体 reads 都会被计为未比对。

2. 在比对后移除线粒体reads。在ATAC-seq模块中提供了一个名为removeChrom的Python脚本来完成这一任务。

由于 mtDNA-reads 的占比是文库质量的一个指标，我们通常在比对后移除线粒体reads。其运行方式如下：

# 生成rmChrM.sh
cat ../data/cleandata/ID | while read id
do
  echo "samtools view -@ 35 -h ${id}.sorted.bam | grep -v chrM | samtools sort -@ 35 -O bam -o ${id}.rmChrM.bam -"
done >rmChrM.sh

# 运行rmChrM.sh, 使用parafly进行并行任务投递
nohup ParaFly -c rmChrM.sh -CPU 2 1>rmChrM.log  2>&1 &

# samtools 构建bam索引
samtools index -@ 60 -M SRR14205836.rmChrM.bam SRR14205837.rmChrM.bam

PCR duplicates

Ref: Harvard FAS Informatics - ATAC-seq Guidelines

PCR重复是指在PCR过程中产生的DNA片段的精确拷贝。由于它们是文库制备过程中的产物，可能会干扰我们感兴趣的生物学信号。因此，作为分析流程的一部分，应当将它们移除。

用于移除PCR重复的一个常用程序是Picard的MarkDuplicates工具。

# 安装一下 picard
wget https://github.com/broadinstitute/picard/releases/download/3.3.0/picard.jar
# 测试一下是否可以使用
java -jar picard.jar -h


# 生成 rmDup.sh
# REMOVE_DUPLICATES=false: mark duplicate reads, not remove.
# Change it to true to remove duplicate reads.
cat ../data/cleandata/ID | while read id
do
  echo "java -XX:ParallelGCThreads=30 -Djava.io.tmpdir=/tmp -jar /nas2/zhangj/biosoft/picard/picard.jar MarkDuplicates QUIET=true INPUT=${id}.rmChrM.bam OUTPUT=${id}.rmDup.bam METRICS_FILE=${id}.sorted.metrics REMOVE_DUPLICATES=true CREATE_INDEX=true VALIDATION_STRINGENCY=LENIENT TMP_DIR=/tmp "
done >rmDup.sh

# 运行rmDup.sh, 使用parafly进行并行任务投递
nohup ParaFly -c rmDup.sh -CPU 2 1>rmDup.log  2>&1 &
