摘要：本文提出 LEARN 轻量级强化学习框架，适配资源受限纳米无人机（Crazyflie），仅依赖 ToF 传感器与 168MHz 单核嵌入式控制器，零样本迁移至真实场景；仿真 / 实测表明，该框架成功率超现有规划器 10%，可支持 6 台真机 / 24 台仿真无人机在复杂环境中导航。

一、引言

无人机（UAV）在监控、搜救、行星探测等领域应用广泛，但纳米级无人机受尺寸、重量、功耗（SWaP）约束，现有导航方法依赖高分辨率视觉、大算力规划器，无法适配这类资源受限平台。

现有多无人机导航方法存在关键局限：假设理想定位 / 通信、依赖高性能硬件 / 外部系统（如动捕），而资源受限无人机仅能使用单核低频处理器（<1GHz）、<1MB 内存、<10MHz 通信带宽，传统方法难以落地。

由南加州大学团队研究的轻量级两阶段安全引导强化学习框架LEARN 框架《LEARN: Learning End-to-End Aerial Resource-Constrained Multi-Robot Navigation》：（如图 1）专为资源受限多无人机设计：仅依赖低分辨率飞行时间（ToF）传感器，全流程在嵌入式控制器上运行，零样本迁移至真实场景，仿真中成功率超现有方法 10%，真机可支持 6 台 Crazyflie 无人机在 2m/s 速度下穿越 0.2m 间隙。

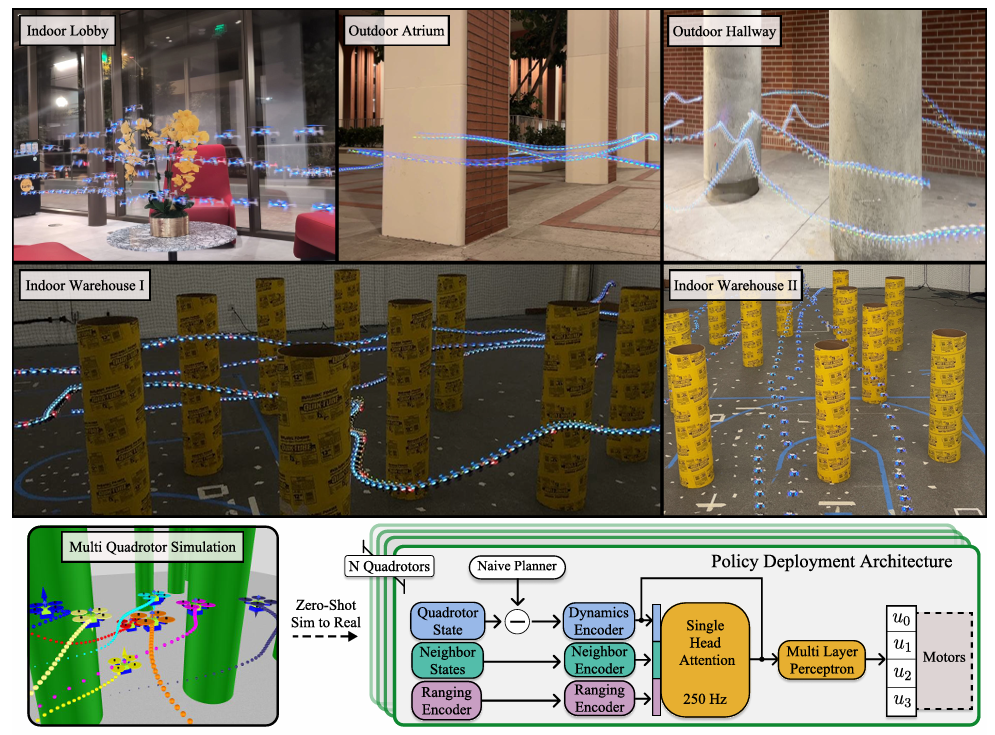

图 1 LEARN 框架整体架构：基于两阶段安全引导强化学习，感知、定位、通信、规划、控制全在 168MHz 单核控制器（192KB RAM）上运行；策略在仿真中训练后部署至所有无人机，通过 ToF 传感器感知障碍物、无线电获取邻居状态，直接输出转子推力指令，零样本迁移至真实场景。

二、相关工作

2.1 多无人机避障与导航

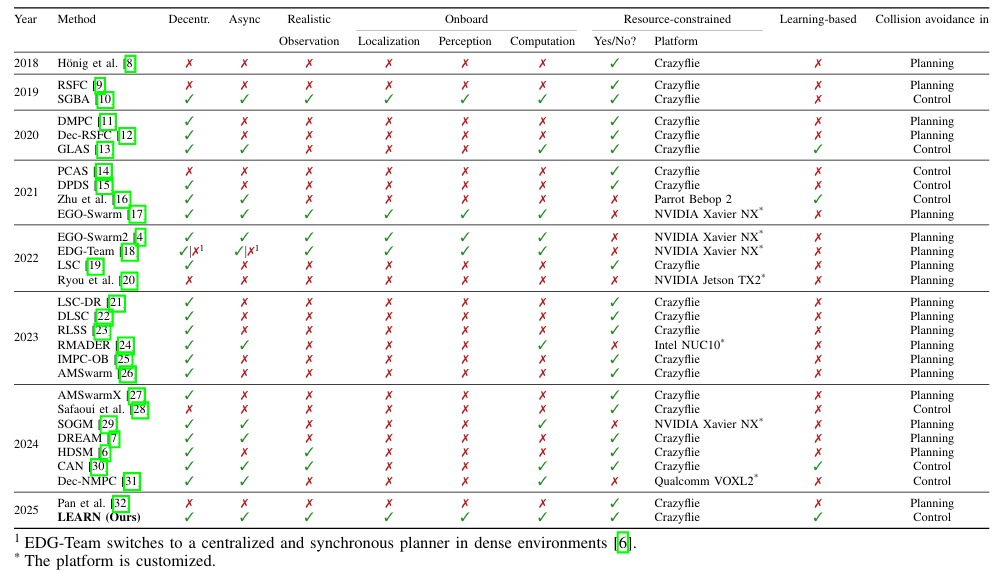

现有方法可分为五类（表 1），核心局限是依赖外部系统 / 高性能硬件：

• 第一类：依赖动捕 / 地面站定位、建图，需高算力硬件；

• 第二类：移除地面站通信，但仍依赖外部定位 / 高算力；

• 第三类：算力适配资源受限平台，但仍依赖动捕；

• 第四类：全机载感知 / 计算，但需 NVIDIA Xavier NX 等高性能硬件；

• 第五类（SGBA）：适配资源受限平台，但仅支持简单避障，无法完成目标导航。

图 2 展示了主流多无人机导航算法的性能对比，箭头表示前者在实验中优于后者，其中控制类方法（圆形）与规划类方法（方形）各有优劣，但均未适配极致资源约束。

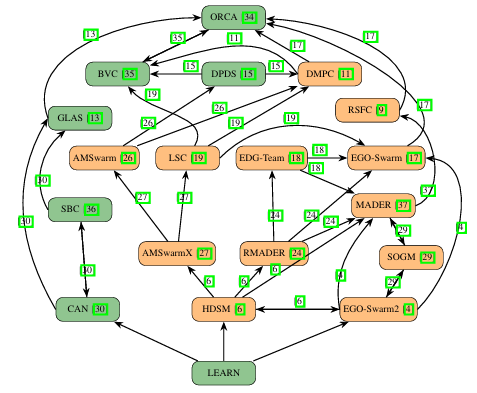

图 2 多无人机导航算法性能对比：有向边表示源算法在实验中优于目标算法；圆形为控制类方法，方形为规划类方法；SGBA 因仅聚焦避障未纳入对比。

2.2 安全控制与强化学习结合

现有 “安全学习” 方法分四类：

• 学习策略 + 安全滤波器（如 CBF），但滤波器保守且算力开销大；

• 学习安全滤波器，减少保守性；

• 价值网络预测状态安全性，触发备份策略；

• 仅在训练中用安全滤波器塑造奖励（LEARN 所属类别）。

2.3 资源受限机器人

现有全机载方案仅支持稀疏环境的简单导航，LEARN 是首个适配密集复杂环境的资源受限多无人机全机载导航框架。

三、核心设计

3.1 硬件选型（图 3）

采用 Crazyflie 2.1 纳米无人机（47g，9.2cm 尺寸），核心硬件：

• 控制器：STM32F405（168MHz 单核，192KB RAM，1MB Flash）；

• 感知：4 个 VL53L5CX ToF 传感器（4×4/8×8 深度图，45° 视场）；

• 定位：光流模块 + 扩展卡尔曼滤波融合速度 / 高度；

• 通信：nRF51822 无线电（2Mbps），仅传输邻居位置 / 速度。

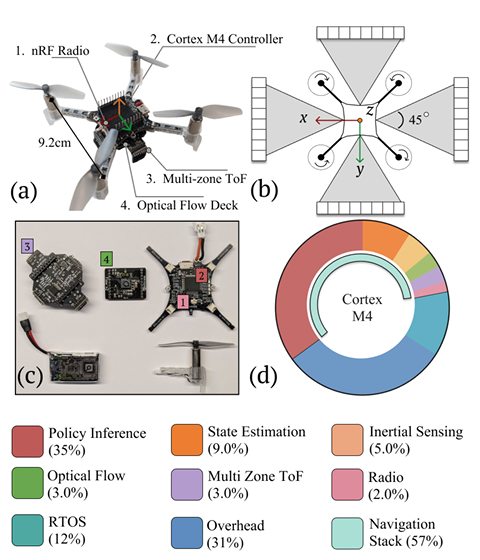

图 3 硬件系统：(a) 真机 / 仿真平台；(b) 4 个 ToF 传感器的 8×8 深度图；(c) 硬件组件；(d) 算力开销拆解，整体仅占用控制器 30% 算力。

3.2 算法框架（图 4）

LEARN 整合轨迹规划与安全控制，核心流程：

1）轨迹生成：采用最小快照轨迹规划，生成无避障的朴素轨迹，每步输出中间目标点；

2）强化学习策略：

• 观测空间：自身状态（位置 / 速度 / 姿态）、邻居状态（最近 2 个邻居的相对位置 / 速度）、障碍物（ToF 传感器的 4×8 压缩深度数据）；

• 动作空间：4 个转子的归一化推力；

• 奖励函数：轨迹跟踪（位置 / 姿态误差）+ 安全（避障 / 避邻居）+ 效率（控制量最小化）；

3）两阶段安全奖励：正常阶段平衡多目标，安全滤波器触发后屏蔽效率奖励，优先恢复安全。

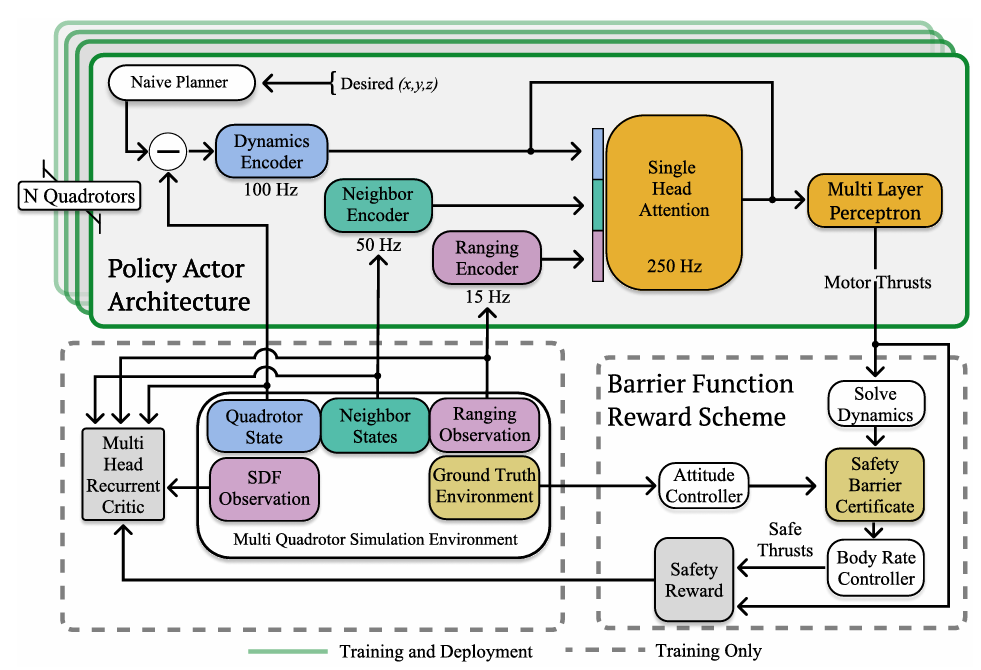

图 4 LEARN 算法框架：训练时融入两阶段安全奖励，采用异步演员 - 评论家架构；评论家引入符号距离场（SDF）特权信息，演员仅用机载传感器数据；绿色为真机部署模块，灰色仅用于训练。

四、实验验证

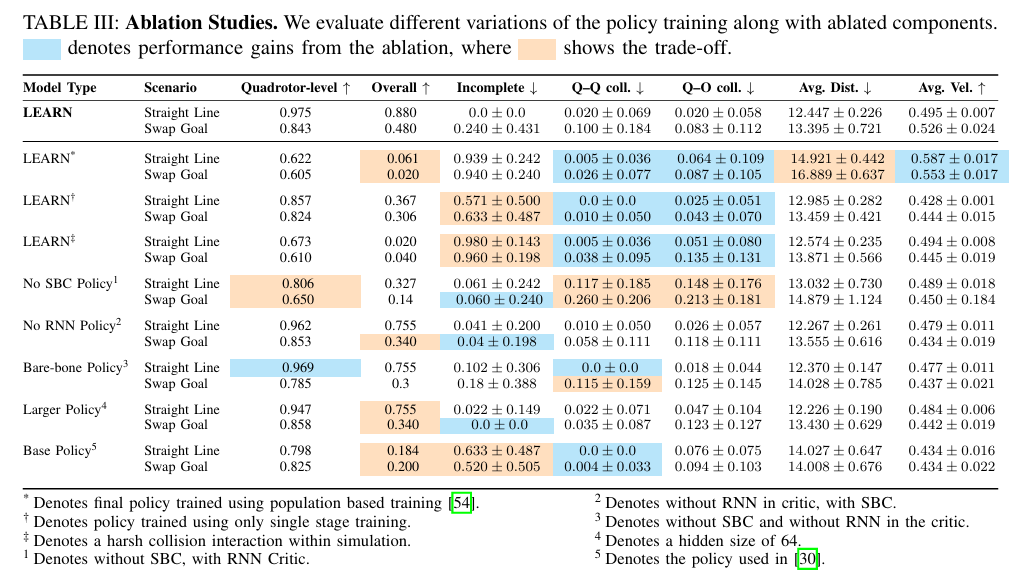

4.1 消融实验（表 3）

验证核心模块的作用：

• 移除安全屏障函数（SBC）：障碍物碰撞率大幅上升，整体成功率从 48% 降至 14%；

• 移除评论家 RNN：整体成功率从 48% 降至 34%，说明记忆辅助导航但非核心；

• 基础版策略（无 SBC + 无 RNN）：仅在直线路径任务中有效，复杂换目标任务失效；

• 增大模型规模（隐藏层 64→32）：性能下降，证明训练策略比参数量更重要。

4.2 仿真实验

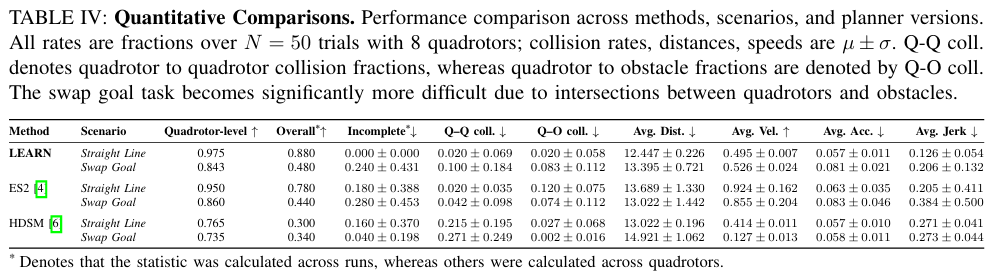

对比 Ego-Swarm2（ES2）、HDSM 两款主流规划器，核心结果（表 4、图 6-9）：

• 直线路径任务：LEARN 整体成功率 88%（ES2 78%，HDSM 30%），飞行更平滑（抖动最小），路径长度最短；

• 换目标任务：LEARN 整体成功率 48%（ES2 44%，HDSM 34%），无人机间碰撞率更低；

• 可扩展性：支持 24 台仿真无人机，成功率虽下降但碰撞率可控；ES2/HDSM 在 16 台以上无人机时规划失效；

• 通信鲁棒性：通信频率从 50Hz 降至 5Hz，成功率仍保持 85% 以上，适配低带宽场景。

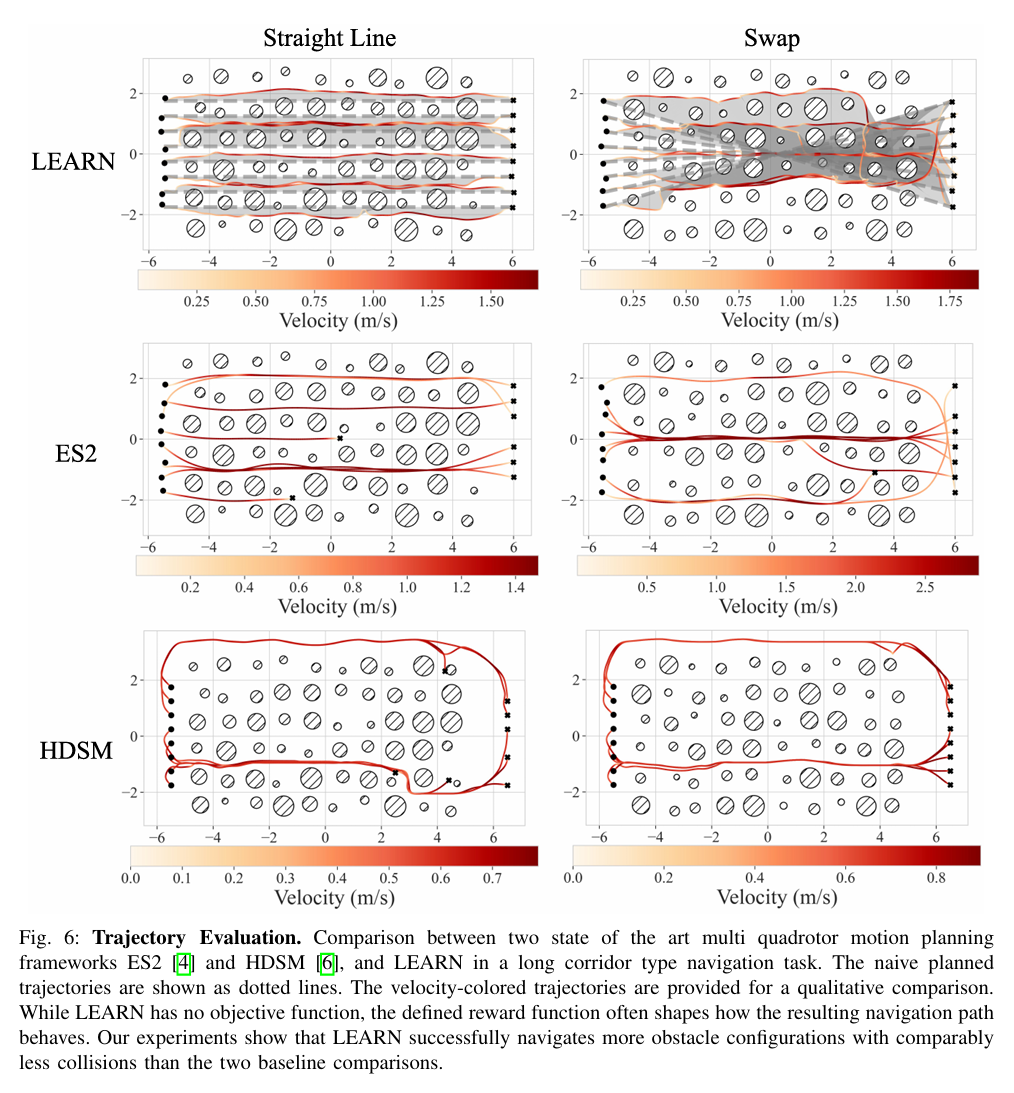

图 6 轨迹对比：LEARN 轨迹更贴近朴素规划路径，无人机间保持安全距离；ES2 偏保守，HDSM 绕行幅度大，路径更长。

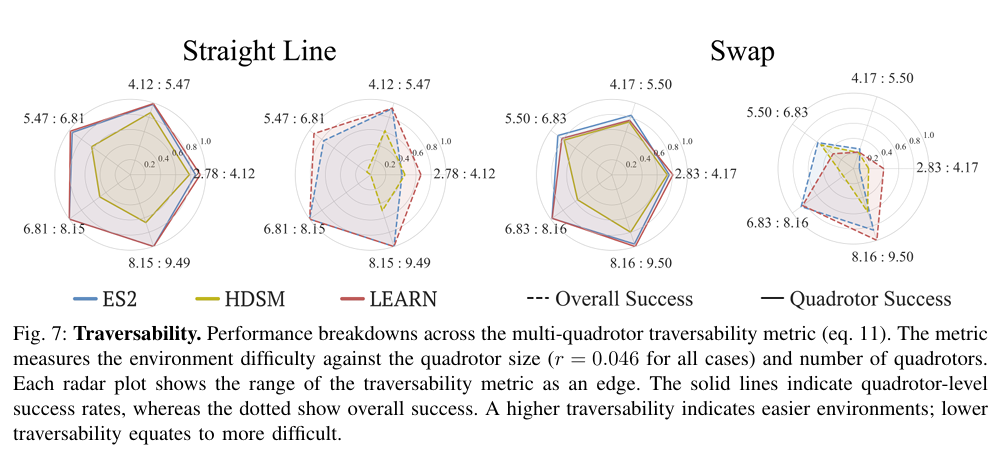

图 7 可通行性分析：可通行性越低（环境越复杂），LEARN 成功率下降更平缓，鲁棒性优于 ES2/HDSM。

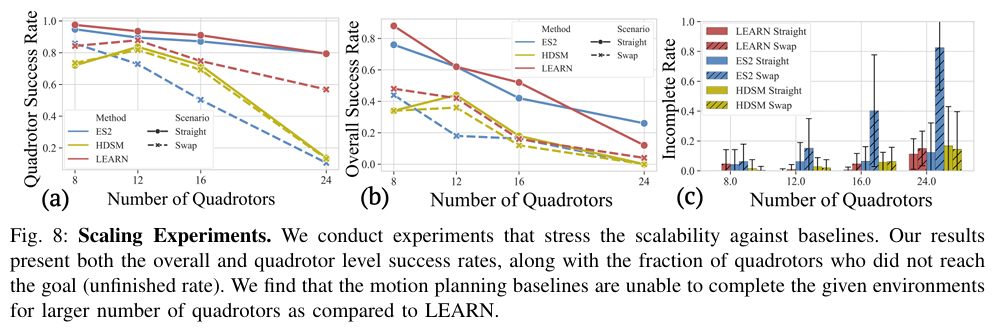

图 8 扩展性实验：LEARN 在 24 台无人机时仍保持一定成功率，ES2/HDSM 成功率骤降，且未完成率显著更高。

4.3 真机实验（图 11-15）

6 台 Crazyflie 无人机在室内 / 室外环境测试：

• 间隙穿越：可稳定穿越 0.2m 间隙（约 2 倍机身直径），轨迹贴合规划路径；

• 多机导航：在随机障碍物布局中，无人机间 / 与障碍物碰撞率接近 0，可完成换目标、对角换位置等高冲突任务；

• 高冲突场景：无人机可自主避让、等待，无需集中控制 / 预建图，仅依赖机载感知 / 通信。

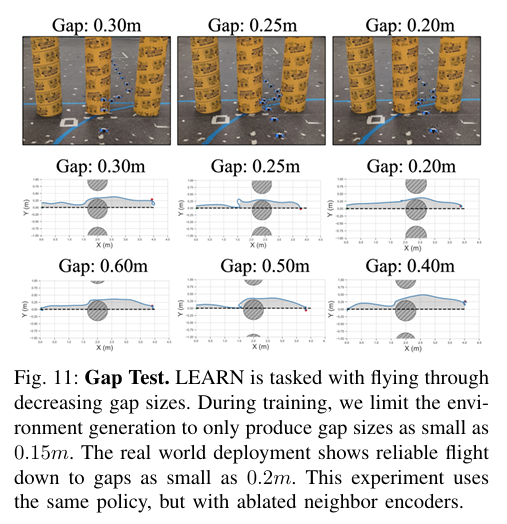

图 11 间隙测试：LEARN 可稳定穿越 0.2m 间隙，训练仅覆盖 0.15m 以上间隙，零样本迁移至更窄间隙仍有效。

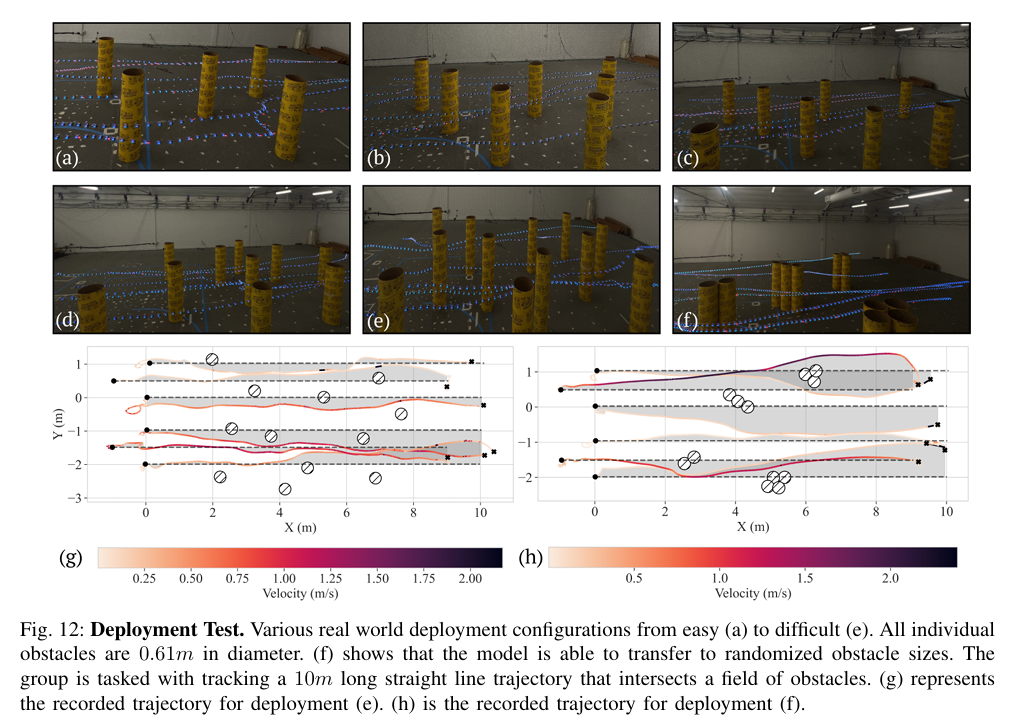

图 12 真机部署：(a)-(e) 不同复杂度的障碍物布局，(f) 适配不同尺寸障碍物，(g)-(h) 复杂布局下的实际轨迹，贴合规划路径且无碰撞。

五、局限性与结论

5.1 局限性

• 依赖局部感知，长视野场景（如死胡同）可能次优；

• 假设环境静态，动态障碍物 / 强风下鲁棒性待提升；

• 未整合长视野规划，仅依赖反应式调整。

5.2 结论

LEARN 是首个适配资源受限纳米无人机的端到端学习导航框架，全流程机载运行，零样本迁移至真实场景；仿真 / 真机验证表明，其成功率超现有规划器，可支持多无人机在复杂环境中避障、换目标、高冲突协商，为资源受限多机器人导航提供新方向。
