描述

长芯微LD7147是一款单电极电容传感器（接地传感器），设计用于搭配按钮、滚动条和滚轮等电容传感器使用。 传感器只需要一个PCB层，从而实现超薄应用。LD7147有一个有源屏蔽输出（ACShield）可最大限度地减少传感器中的噪声，并且具有片内校准逻辑来补偿周围环境的变化，只要不接触传感器，校准就会自动且连续地执行。这可确保不会因环境变化而使外部传感器产生误触。该CDC有13个输入，输入有正端和负端，分别对应输出码增大和减小，这些输入通过一个开关矩阵连接到一个16位、250 kHz Sigma-Delta 转换器。CDC能够感应外部传感器电容的变化，并使用此信息来激活传感器。对于输入端外部寄生电容，该传感器片上集成了两个CDAC模块，可以分别选接正端和负端来平衡寄生电容。通过对寄存器进行编程，用户可以完全控制CDC设置。高分辨率传感器需要在主机处理器上运行少量软件。LD7147与国外产品AD7147管脚兼容，可实现替代。

特性

• fF分辨率，输入范围±
• 片上自动校准
• 工作电流：全功率：1mA
• 低功率：21.5μA
• 13个电容传感器输入
• 串行接口：SPI兼容，单独VDRIVE电平
• 更新速率9ms(所有13个传感器输入)
• 中断输出和通用输入/输出 (GPIO)
• 符合汽车应用要求
• 自动转换定序器
• 电源电压：2.6V至3.3V

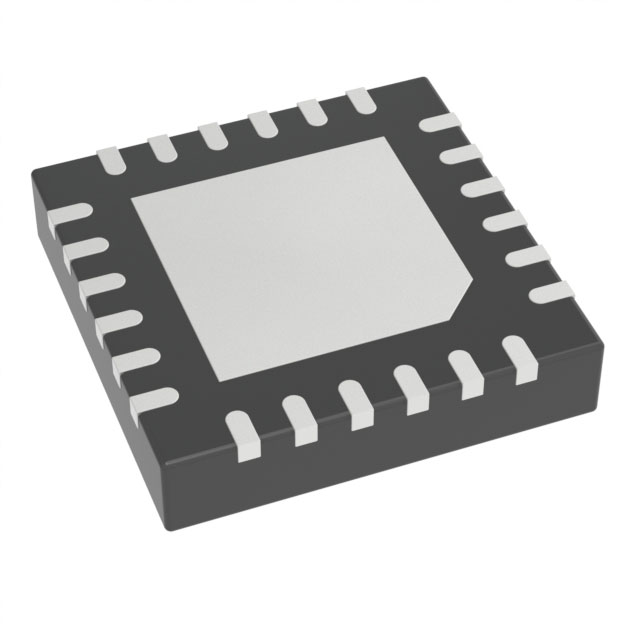

• 封装：VQFN24

应用

• 手机
• 个人音乐和多媒体播放器
• 智能手持设备
• 电视、A/V和遥控器
• 游戏机
• 数码相机
