三菱Q系列PLC程序，该设备由24个伺服电机、1套焊接机、2套CCD、4套扫码枪、6套位移传感器组成，电气控制采用三菱Q系列Q06UDV型CPU，内置以太网通过TCP/IP形式与上位机CCD及扫码枪通讯，两套QD77MS16定位模块控制伺服，外加QJ71C24N用于与位移传感器通过ModBus RTU协议进行串口通讯获取数据，另外运用三菱MX 控件与上位机通讯完成与客户MES系统闭环控制，轴控采用FB程序块编写，是学习三菱大型PLC控制多轴的好例子

最近在车间搞了个硬核项目——基于三菱Q系列PLC的24轴焊接工作站。这套系统堪称大型设备控制的样板工程，光伺服轴就够喝一壶的，更别说还要整合视觉检测、位移传感和MES系统。老司机们都知道，这种规模的系统架构搞不好就会变成"意大利面条式代码"，好在三菱的模块化设计确实给力。

三菱Q系列PLC程序，该设备由24个伺服电机、1套焊接机、2套CCD、4套扫码枪、6套位移传感器组成，电气控制采用三菱Q系列Q06UDV型CPU，内置以太网通过TCP/IP形式与上位机CCD及扫码枪通讯，两套QD77MS16定位模块控制伺服，外加QJ71C24N用于与位移传感器通过ModBus RTU协议进行串口通讯获取数据，另外运用三菱MX 控件与上位机通讯完成与客户MES系统闭环控制，轴控采用FB程序块编写，是学习三菱大型PLC控制多轴的好例子

先看硬件配置单：

• 大脑：Q06UDV CPU（自带以太网真香）

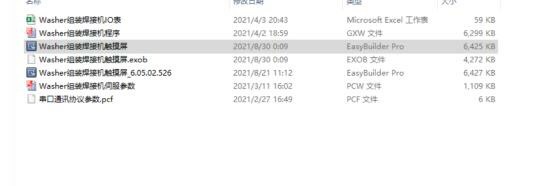

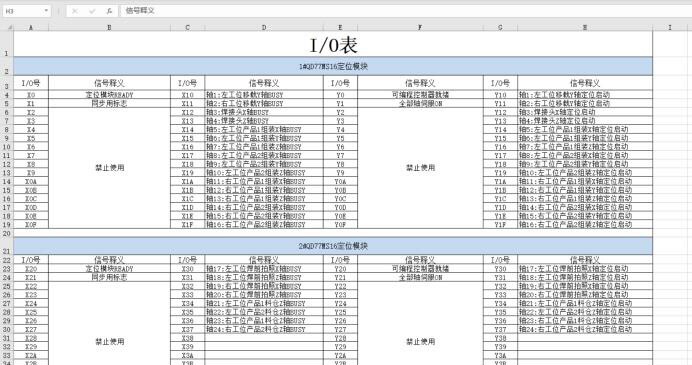

• 运动控制：两片QD77MS16定位模块（每片带16轴，刚好Hold住24个伺服）
• 串口担当：QJ71C24N模块（跟6个位移传感器玩ModBus RTU）
• 外围设备：2台工业相机+4把扫码枪通过交换机直连PLC

通讯架构是重头戏，TCP/IP、串口、MX控件三路并发。这里有个小技巧——用内置以太网做数据分流。给上位机CCD开个专用端口，扫码枪走另一个端口，避免数据流打架。看这段网络配置代码：

MOV H3E8 K4M100  // 设置端口1000给CCD
MOV H7D0 K4M120  // 设置端口2000给扫码枪
OPEN #1 D1.ETCP  // 开通TCP通道

运动控制部分必须吹爆QD77MS16模块，FB块封装得真心舒服。每个轴独立配置参数表，调用时直接喂数据就行。比如这个圆弧插补的FB调用：

CALL P_MC_ArcMove(  // 圆弧插补功能块
    Axis     := K1,  // 主轴号
    EndX     := D100,
    EndY     := D200,
    CenterX  := D300,
    CenterY  := D400,
    Velocity := K5000,
    Accel    := K100);

调试时发现个坑——ModBus RTU的轮询时序要和伺服周期错开。后来用C24模块的定时中断搞定，关键代码长这样：

LD SM400       // 上电常ON
OUT T0 K50    // 50ms定时器
LD T0
RS2P D100 K6 D200 K2  // 读取6个位移传感器

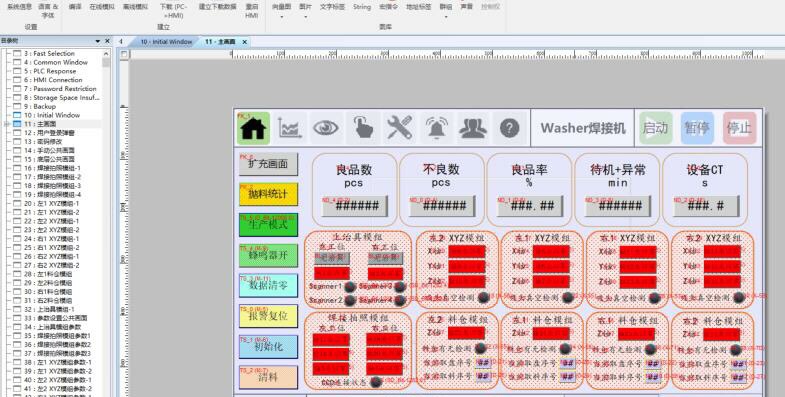

最秀的是MX控件做MES对接，三菱的ActiveX控件直接扔到上位机HMI里。实时上传生产数据时，用了个双缓冲策略防止数据丢失：

DMOVP D5000 U0\G10000  // 第一缓冲
DMOVP D5100 U0\G11000  // 第二缓冲
MX_Write H10000 K200   // 批量写入200字

这套系统跑下来最大的心得：模块化设计是王道！每个功能块像乐高积木一样拼接，后期维护时哪个模块出问题直接单点爆破。建议新手多研究三菱的SFC编程，特别是对于多设备协同的场景，状态流程图比梯形图直观十倍。

最后吐槽下，24个伺服的干扰问题真是掉了一把头发。后来在控制柜里加了三个磁环，电源线全部换屏蔽线才解决。血泪教训：做大系统千万要做好接地规划！
