系统概述

本系统构建了一个完整的温度监测解决方案，由硬件层的 FPGA 控制器与软件层的 Qt 上位机组成，实现了对 MAX6675 热电偶温度传感器的多通道驱动、温度数据采集、本地数码管显示以及上位机实时曲线绘制与日志记录功能。系统具备良好的扩展性、实时性与可视化能力，适用于工业测温、实验监控等场景。

硬件架构与 FPGA 实现

核心器件与平台

FPGA 选用 Altera Cyclone IV E 系列的 EP4CE10F17C8 芯片，主频为 50 MHz。系统通过标准 SPI 接口与最多三路 MAX6675 模块通信，每路独立控制片选（CS）与时钟（SCK）信号，实现多通道轮询采集。

温度采集驱动模块（max6675_dri）

该模块是系统的核心逻辑单元，主要完成以下功能：

• 时钟分频：将 50 MHz 系统时钟分频为 1 MHz 的内部操作时钟（clk_1us），用于精确控制 SPI 时序与采样间隔。
• SPI 时序生成：严格按照 MAX6675 的通信协议，在指定时间窗口内拉低 CS 信号，并在 16 个 SCK 上升沿之间生成下降沿用于数据采样。模块采用状态计数器方式，通过硬编码控制 SCK 的高低电平切换，确保时序稳定。
• 多通道轮询机制：利用统一的 20 位计数器（T_counter）划分时间片，依次激活 T1、T2、T3 三路传感器的 CS 信号，避免信号冲突。每路采集间隔约为 0.5 秒，满足 MAX6675 内部 ADC 转换时间（典型值 220 ms）的要求。
• 数据解析与单位转换：MAX6675 输出 16 位数据，其中高 12 位（D15–D4）为有效温度值，单位为 0.25°C。模块提取该字段后，通过乘以 25（即 ÷4 ×100）将其转换为“温度 ×100”的整数形式（如 25.5°C 表示为 2550），便于后续数码管显示处理。

数码管动态显示模块（seg_led）

该模块负责将 20 位温度整型值（单位：0.01°C）转换为 6 位数码管可显示的格式：

• 数值拆解：通过除法与取模运算，将输入数据分解为个、十、百、千、万、十万位的 BCD 码。
• 智能位数压缩：根据实际数值大小与小数点位置（由顶层参数 POINT 指定），自动隐藏高位无效零，并在最左侧显示正负号（本系统默认为正）。
• 动态扫描驱动：以约 1 kHz 的刷新率循环点亮 6 个数码管，每位显示对应数字及小数点状态，实现稳定无闪烁的视觉效果。

顶层整合（max6675_disp）

顶层模块将上述两个子模块实例化，并完成引脚分配。系统当前仅使用第一路温度传感器（T1），其 MISO、CS、SCK 分别连接至 FPGA 的 D1、F1、G1 引脚；6 位数码管的段选与位选信号也已绑定至指定 I/O。

上位机软件设计（Qt）

架构与线程模型

上位机采用 Qt 框架开发，主界面（Widget）负责串口配置、数据显示区域管理与用户交互；独立工作线程（myThread）专用于温度曲线绘制，避免 UI 阻塞，确保界面流畅。

串口通信与数据解析

• 用户通过下拉菜单选择可用串口与波特率（默认支持 9600/4800/115200）。
• 串口打开后，系统监听 readyRead 信号，接收来自 FPGA 的原始数据。
• 数据以十六进制字节流形式发送，上位机将其解析为 16 位整数，再除以 100 得到实际温度值（单位：°C，保留一位小数）。

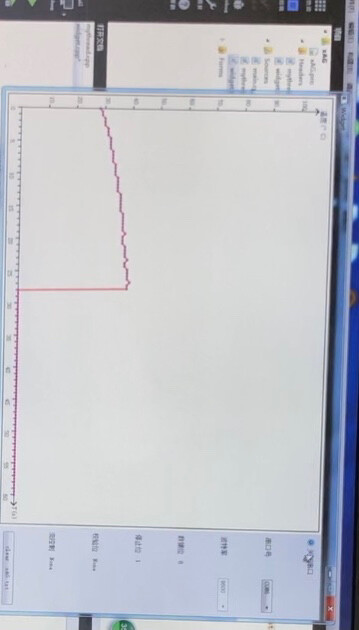

实时温度曲线绘制

• 绘图线程：myThread 每 500 ms 生成一帧图像。图像尺寸为 810×610 像素，包含坐标轴、刻度、单位标签等元素。
• 数据缓冲：采用长度为 121 的浮点数组（array0）缓存历史温度数据。新数据到来时，旧数据整体左移，实现“滚动窗口”效果。
• 可视化呈现：使用 QPainter 绘制蓝色数据点与红色连接线，Y 轴范围为 0–100°C（每 10°C 一个刻度），X 轴表示时间（每 5 秒一个主刻度，共 60 秒窗口）。

日志记录与管理

• 所有接收到的温度数据连同时间戳（格式：yyyy.MM.dd hh:mm:ss ddd）追加写入本地文件 xag.txt。
• 提供“清空日志”按钮，用户确认后将截断日志文件，便于分段记录实验数据。

系统协同与数据流

整个系统形成闭环数据流：

1. FPGA 每 0.5 秒采集一次温度，转换为整型值并通过串口发送；
2. 上位机接收数据，解析为浮点温度值；
3. 温度值一方面送入绘图线程更新曲线，另一方面写入日志文件；
4. 同时，FPGA 将当前温度值驱动至本地数码管，实现现场显示。

总结

本系统充分发挥了 FPGA 在并行控制与精确时序生成方面的优势，结合 Qt 强大的图形界面能力，构建了一个功能完整、结构清晰、易于扩展的温度监测平台。其多通道采集架构、本地/远程双显示机制以及带时间戳的日志功能，使其具备良好的工程实用价值。未来可进一步扩展支持更多传感器类型、增加报警阈值设置或接入网络传输模块，提升系统智能化水平。
