一、美术制作流程（3ds Max）

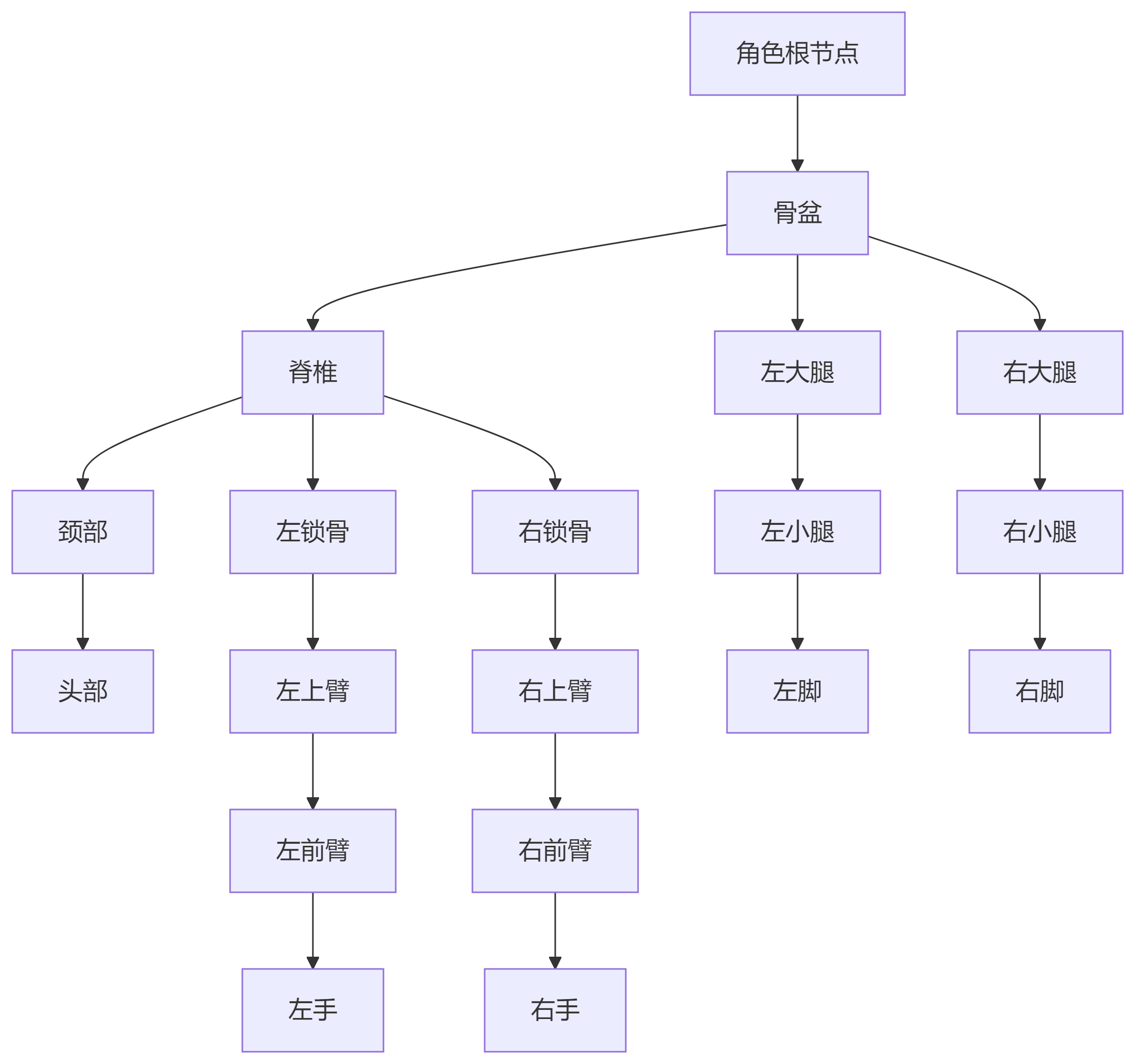

1. 骨骼系统设计原则

关键规范：

• 命名约定：Bip001_Pelvis，Bip001_L_Thigh等

• 轴向统一：Y轴向上，Z轴向前

• T-Pose标准：初始绑定姿势

• 骨骼限制：设置关节旋转范围（如膝盖不能向后弯）

2. 蒙皮绑定技术

-- MaxScript蒙皮绑定示例
select $characterMesh  -- 选择角色网格
modPanel.addModToSelection (Skin())  -- 添加蒙皮修改器

-- 添加骨骼
skinOps.addBone $.skin $Bip001_Pelvis 0
skinOps.addBone $.skin $Bip001_L_Thigh 0
skinOps.addBone $.skin $Bip001_R_Thigh 0

-- 设置顶点权重
for v in 1 to $.numVerts do (
    skinOps.SetVertexWeights $.skin v #(1,2,3) #(0.6,0.3,0.1)  -- 顶点索引，骨骼索引，权重值
)

3. 动画制作技巧

• 关键帧设置：在时间轴上标记关键姿势

• 曲线编辑器：调整运动轨迹实现平滑过渡

• 动画层：基础动作+细节动作（如呼吸）叠加

二、资源导出与引擎加载

1. 导出数据结构

struct Bone {
    string name;
    int parentIndex;
    Matrix4x4 bindPose;  // 绑定姿势矩阵
};

struct VertexWeight {
    int boneIndex[4];
    float weight[4];  // 权重总和为1.0
};

struct AnimationClip {
    string name;
    float duration;
    vector<AnimationFrame> frames;
};

struct AnimationFrame {
    float time;
    vector<BoneTransform> boneTransforms;
};

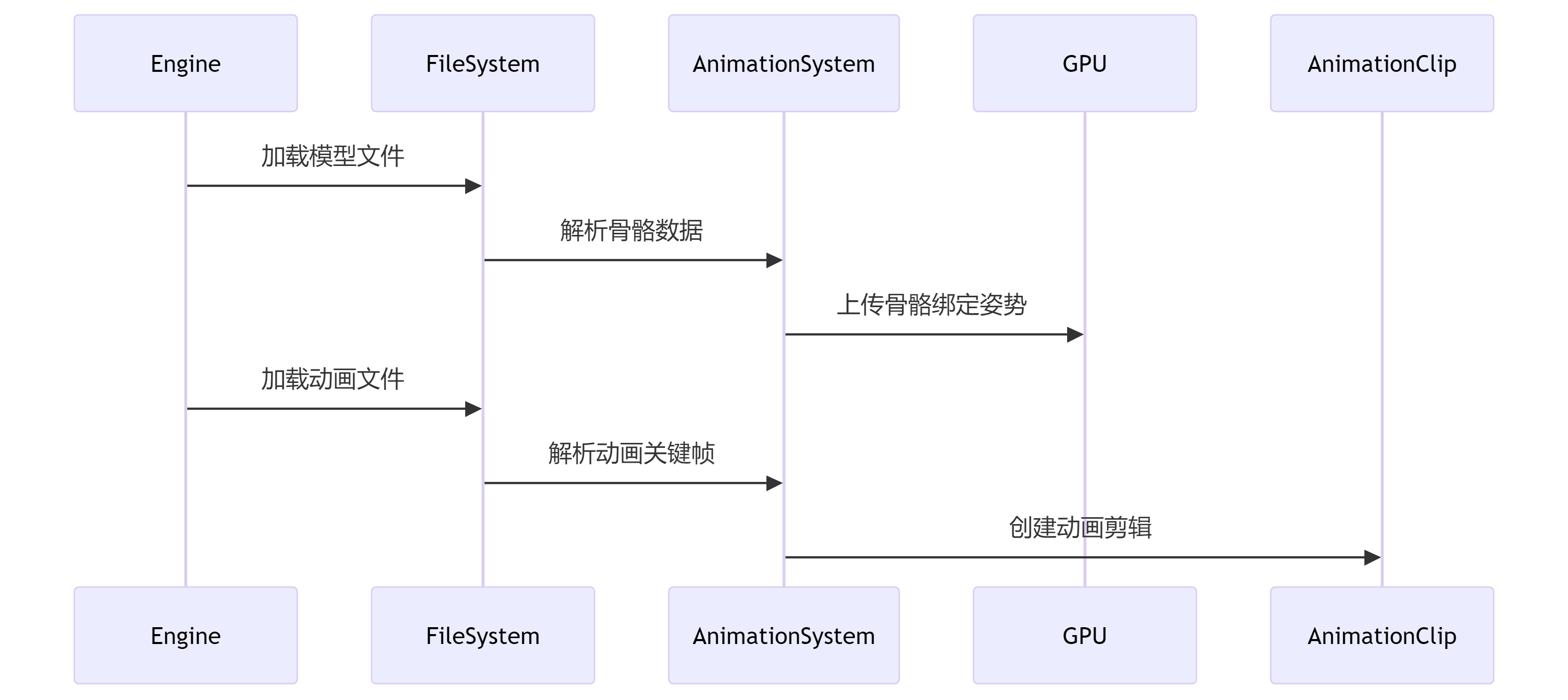

2. 引擎加载流程

3. LOD（细节层次）优化

骨骼LOD策略：



void Character::UpdateLOD(const Camera& cam) {
    float distance = cam.DistanceTo(position);

    if (distance < 10.0f) {
        SetBoneLOD(0);  // 全骨骼
    }
    else if (distance < 30.0f) {
        SetBoneLOD(1);  // 合并手指骨骼
    }
    else {
        SetBoneLOD(2);  // 仅保留主要骨骼
    }
}

网格减面技术：

• 基于屏幕空间误差的简化算法

• 保留动画变形区域细节

• 动态生成LOD网格链

三、骨骼动画核心技术

1. 动画混合（Blending）

// 线性动画混合
BoneTransform Blend(const BoneTransform& a, const BoneTransform& b, float t) {
    BoneTransform result;
    result.position = Lerp(a.position, b.position, t);
    result.rotation = Slerp(a.rotation, b.rotation, t);
    result.scale = Lerp(a.scale, b.scale, t);
    return result;
}

// 分层混合（上半身攻击+下半身行走）
void ApplyUpperBodyBlend(Character* character) {
    for (int i = UPPER_BODY_START; i <= UPPER_BODY_END; i++) {
        BoneTransform base = walkAnim.GetBoneTransform(i);
        BoneTransform overlay = attackAnim.GetBoneTransform(i);
        character->SetBoneTransform(i, Blend(base, overlay, blendWeight));
    }
}

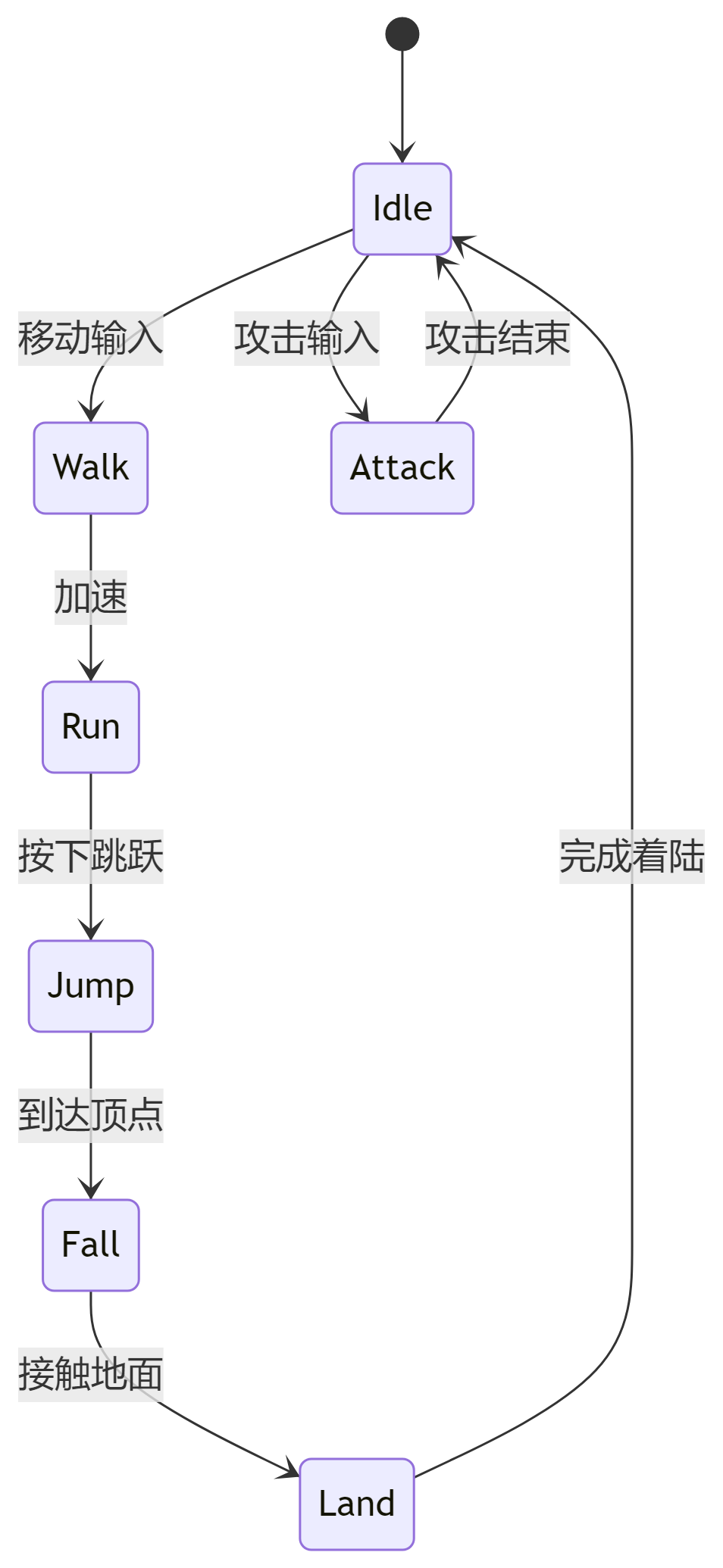

 2. 动画状态机

3. 动作融合过渡

class AnimationTransition {
public:
    void Start(AnimationClip* from, AnimationClip* to, float duration) {
        m_fromClip = from;
        m_toClip = to;
        m_duration = duration;
        m_elapsed = 0;
    }

    void Update(float dt) {
        m_elapsed += dt;
        float t = clamp(m_elapsed / m_duration, 0, 1);

        for (int i = 0; i < bones.size(); i++) {
            BoneTransform transA = m_fromClip->Sample(i);
            BoneTransform transB = m_toClip->Sample(i);
            SetBoneTransform(i, Blend(transA, transB, t));
        }

        if (m_elapsed >= m_duration) {
            m_isComplete = true;
        }
    }
};

四、角色定制系统

1. 换装系统实现

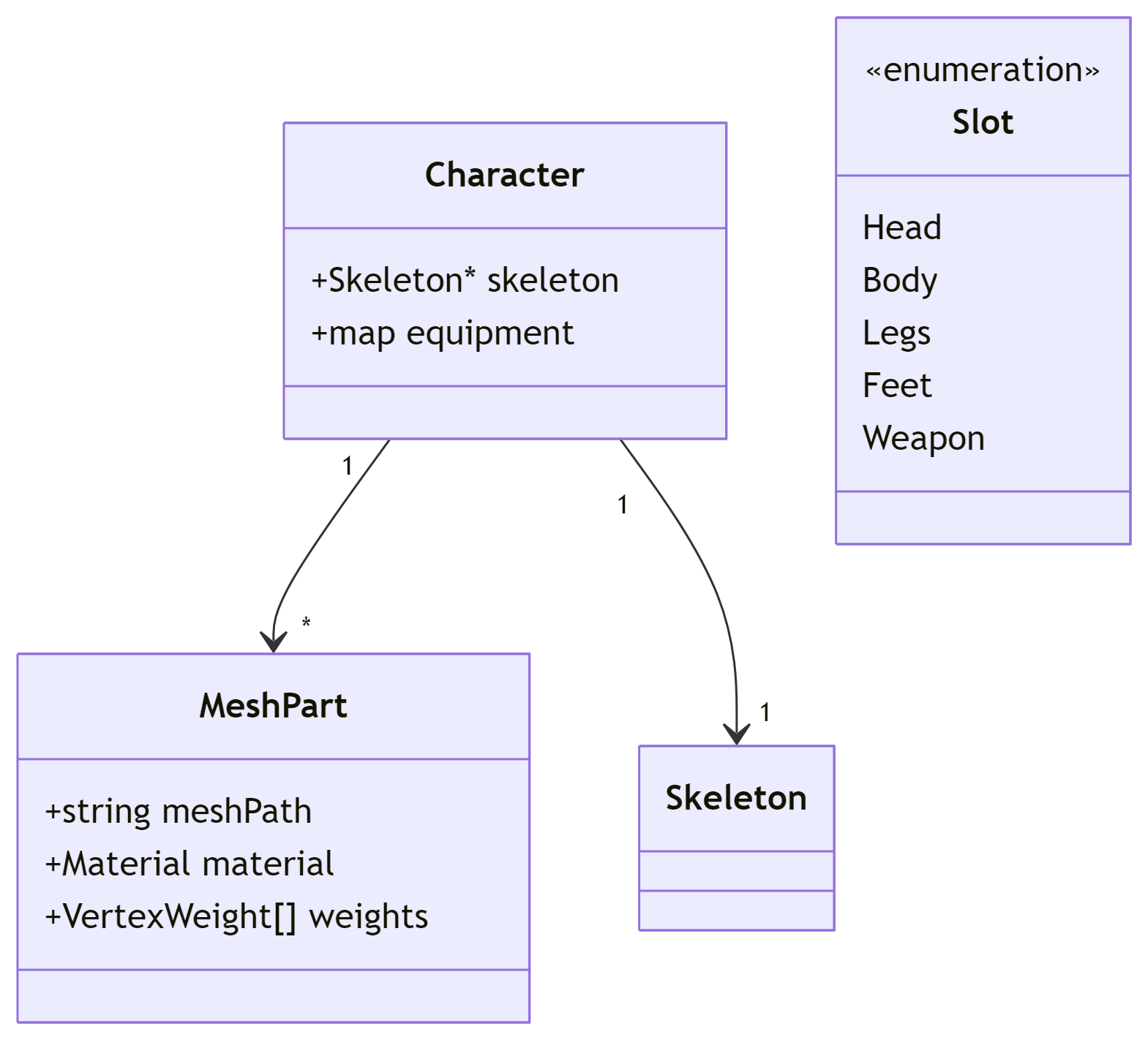

技术架构：

动态换装代码：

void Character::EquipItem(Slot slot, const string& itemId) {
    // 加载新部位网格
    MeshPart* newPart = ResourceManager::LoadItem(itemId);

    // 重新绑定骨骼权重
    for (auto& vertex : newPart->vertices) {
        RemapBoneIndices(vertex.weights, skeleton);
    }

    // 替换装备槽
    equipment[slot] = *newPart;

    // 重建渲染数据
    RebuildRenderData();
}



2. 捏脸系统实现

面部混合形状：

class FaceCustomization {
    struct MorphTarget {
        string name;
        vector<Vector3> deltas;  // 顶点偏移量
    };

    void ApplyPreset(const FacePreset& preset) {
        for (const auto& [targetName, weight] : preset.weights) {
            SetMorphWeight(targetName, weight);
        }
    }

    void UpdateFaceMesh() {
        for (int i = 0; i < vertices.size(); i++) {
            Vector3 finalPos = baseVertices[i];
            for (auto& [target, weight] : activeTargets) {
                finalPos += target.deltas[i] * weight;
            }
            vertices[i] = finalPos;
        }
    }
};

骨骼驱动捏脸：

// 调整下巴骨骼
void AdjustJawBone(float value) {
    Bone& jaw = skeleton.GetBone("Jaw");
    jaw.position.y += value * 0.5f;
    jaw.rotation = Quaternion::FromEuler(0, 0, value * 15.0f);
}

// 调整颧骨
void AdjustCheekBones(float width) {
    Bone& lCheek = skeleton.GetBone("L_Cheek");
    Bone& rCheek = skeleton.GetBone("R_Cheek");

    lCheek.position.x -= width * 0.3f;
    rCheek.position.x += width * 0.3f;
}

五、高级优化技术

1. GPU骨骼动画

// 顶点着色器
uniform mat4 boneMatrices[MAX_BONES];

void main() {
    vec4 skinnedPosition = vec4(0.0);
    for (int i = 0; i < 4; i++) {
        int boneIdx = boneIndices[i];
        float weight = boneWeights[i];
        mat4 boneMatrix = boneMatrices[boneIdx];
        skinnedPosition += weight * (boneMatrix * position);
    }
    gl_Position = projectionMatrix * viewMatrix * modelMatrix * skinnedPosition;
}

2. 动画压缩技术

技术	压缩率	质量损失	适用场景
关键帧精简	40-60%	低	所有动画
旋转量化	50%	中	非重要动画
曲线拟合	70%	低	平滑运动
骨骼空间压缩	65%	低	复杂角色

3. 动画裁剪策略

void AnimationSystem::Update(float dt) {
    for (auto& character : characters) {
        if (!camera.IsVisible(character.bounds)) {
            continue; // 视锥外裁剪
        }

        float distance = camera.DistanceTo(character.position);
        int updateRate = GetUpdateRateByDistance(distance);

        if (frameCount % updateRate == 0) {
            character.UpdateAnimation(dt * updateRate);
        }
    }
    frameCount++;
}

六、现代骨骼动画技术

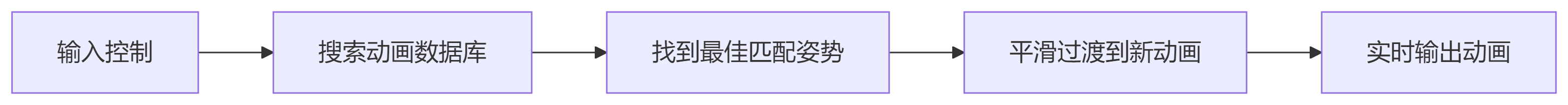

1. Motion Matching



2. 神经网络动画

• 动作预测：AI预测下一帧姿势

• 风格迁移：将动作风格应用到不同角色

• 语音驱动口型：实时生成匹配语音的面部动画

3. 物理骨骼系统

class PhysicsBone {
    void Simulate(float dt) {
        // 弹簧物理模拟
        Vector3 springForce = -stiffness * (position - restPosition);
        Vector3 dampingForce = -damping * velocity;
        Vector3 totalForce = springForce + dampingForce + externalForces;

        // 积分计算新位置
        velocity += totalForce * dt / mass;
        position += velocity * dt;

        // 碰撞检测
        ResolveCollisions();
    }
};





七、性能分析工具

1. 骨骼动画分析指标

指标	合理范围	优化建议
蒙皮计算时间	<1ms	启用GPU蒙皮
动画混合开销	<0.5ms	减少混合层数
骨骼矩阵更新	<0.3ms	使用LOD
捏脸系统开销	<0.2ms	异步计算

2. 调试可视化工具



void DrawSkeletonDebug(const Skeleton& skeleton) {
    for (int i = 0; i < skeleton.boneCount; i++) {
        Bone& bone = skeleton.bones[i];

        // 绘制骨骼
        DebugDraw::Line(bone.position, skeleton.GetBone(bone.parent).position, Color::Red);

        // 绘制坐标系
        DebugDraw::Axis(bone.position, bone.rotation, 0.1f);
    }
}

总结

现代骨骼动画系统融合了美术制作、程序开发和数学计算多个领域：

1. 美术制作流程：规范的骨骼命名和绑定流程是基础

2. 引擎核心技术：动画混合、状态机和融合过渡是关键

3. 角色定制：换装和捏脸系统提升玩家体验

4. 性能优化：LOD、压缩和GPU加速保证流畅运行

5. 前沿技术：Motion Matching和物理骨骼代表未来方向

通过本文介绍的技术方案，开发者可以实现从基础到高级的骨骼动画系统，满足从独立游戏到3A大作的各类需求。骨骼动画技术的核心在于平衡表现力和性能，随着硬件能力的提升和新算法的出现，角色动画将越来越逼真自然。
