EFK日志收集

Elasticsearch: 数据库，存储数据，分析，处理  java

logstash: 日志收集，过滤数据        java

kibana:分析，过滤，展示  java

filebeat（采集信息）: 收集日志，传输到ES或logstash  go语言

redis 缓冲数据，等待logstash 取数据

filebeat官方文档：

Filebeat | Elastic Documentation

nginx中error日志突增的原因：黑客攻击，伪造大量访问；公司网站不合理，前端网页制作

解决方法：通过zabbix监控来抓包IP地址，防火墙建策略拦截IP地址

实验环境：

基于elk集群基础上

实验步骤

在elk-3上安装kibana

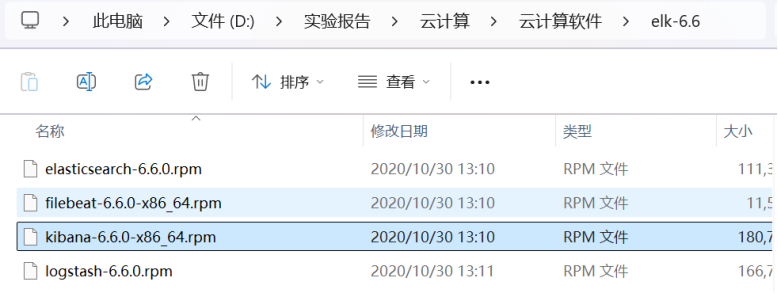

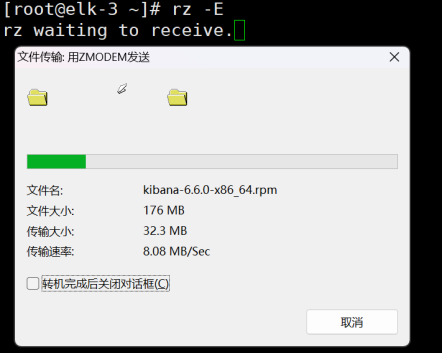

1. 将软件包拖进虚拟机

1. 使用rpm命令安装

[root@elk-3 ~]# rpm -ivh kibana-6.6.0-x86_64.rpm

1. 修改配置文件

[root@elk-3 ~]# vim /etc/kibana/kibana.yml

server.port: 5601   //2行

server.host: "192.168.8.10"  //7行

server.name: "elk-3"   //25行

elasticsearch.hosts: ["http://192.168.8.8:9200"]    //28行

1. 启动kibana服务

[root@elk-3 ~]# systemctl start kibana

1. 查看kibana端口号

[root@elk-3 ~]# netstat -anpt |grep 5601

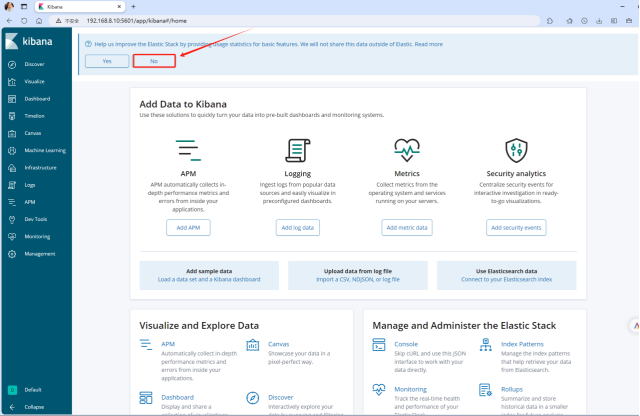

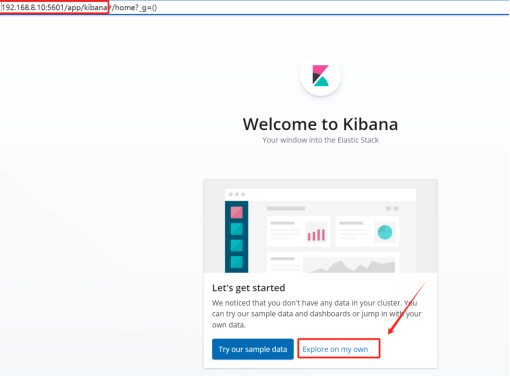

1. 通过浏览器访问kibana网页

http://192.168.8.10:5601/app/kibana

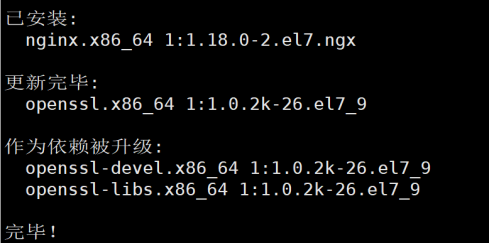

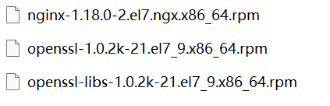

1. 在elk-2上安装nginx

拖包

[root@elk-2 ~]# yum -y localinstall *.rpm

1. 启动nginx服务

[root@elk-2 ~]# systemctl start nginx

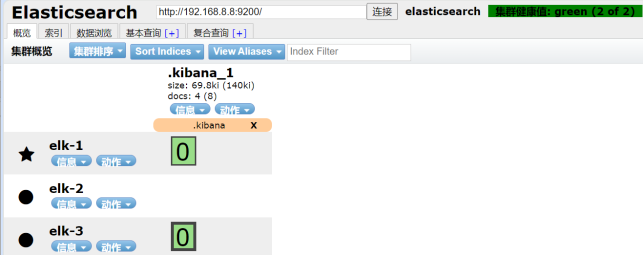

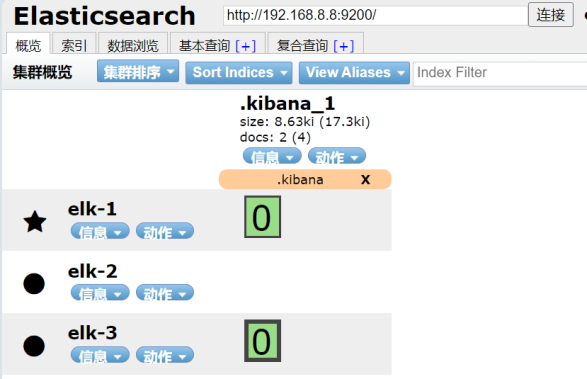

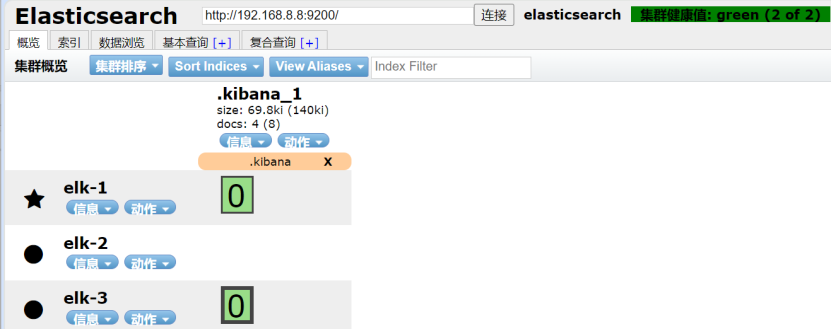

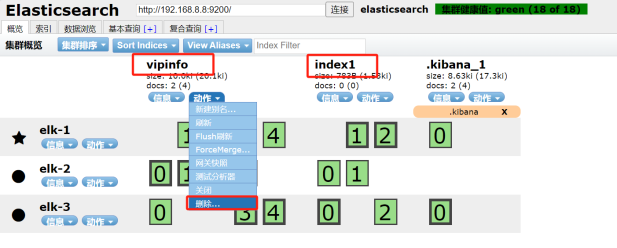

1. 登录8.8的elasticsearch，删除之前创建的索引vipinfo，index1

1. 在nginx上安装filebeat

将

拖进虚拟机

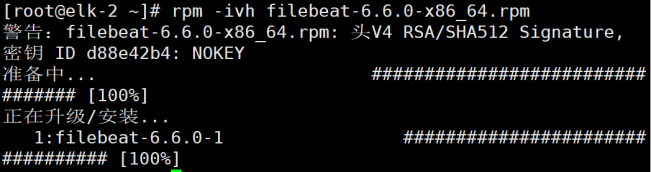

[root@elk-2 ~]# rpm -ivh filebeat-6.6.0-x86_64.rpm

1. 修改配置文件

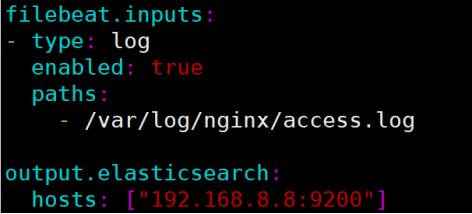

[root@elk-2 ~]# vim /etc/filebeat/filebeat.yml

删除所有并添加

filebeat.inputs:

- type: log

  enabled: true

  paths:    - /var/log/nginx/access.log

output.elasticsearch:

 hosts: ["192.168.8.8:9200"]

1. 启动filebeat服务

[root@elk-2 ~]# systemctl start filebeat

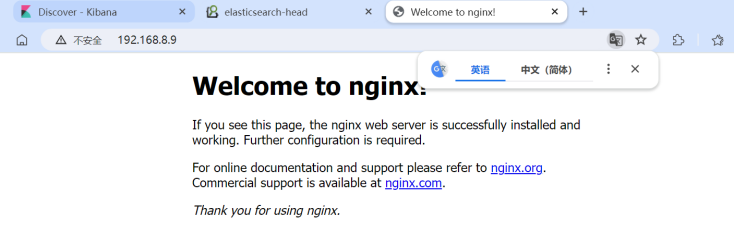

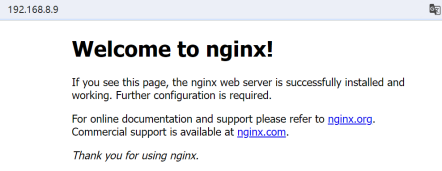

1. 在浏览器访问nginx网页

http://192.168.8.9/

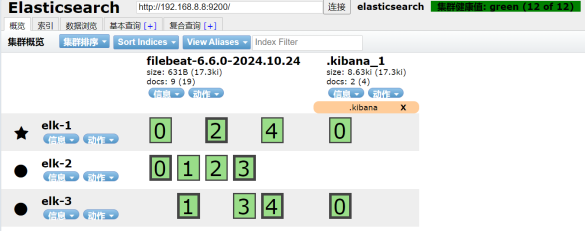

1. 查看是否有索引filebeat

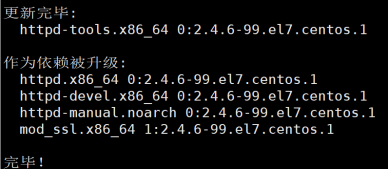

1. 在elk-1和elk-3上安装压力测试工具httpd-tools

[root@elk-1 ~]# yum -y install httpd-tools

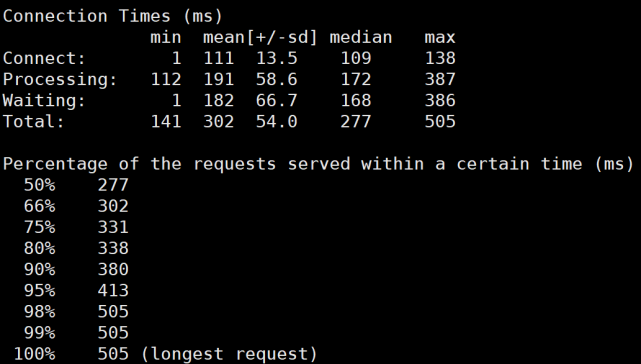

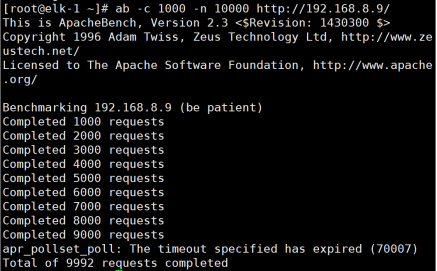

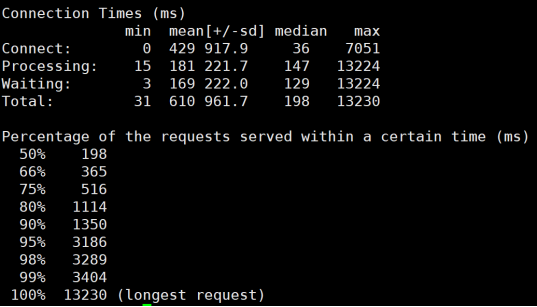

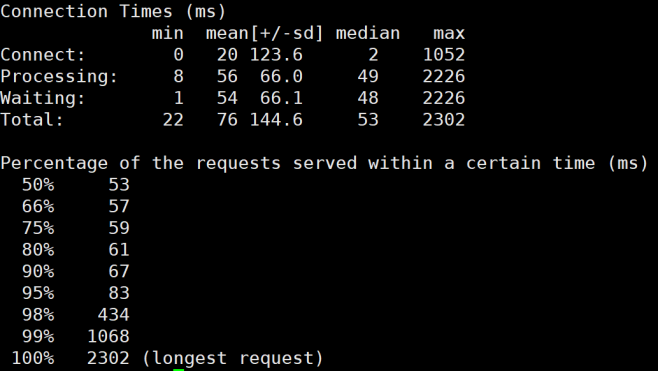

1. 在elk-1上进行压力测试

[root@elk-1 ~]# ab -c 1000 -n 10000 http://192.168.8.9/

1. 在elk-3上进行压力测试

[root@elk-3 ~]# ab -c 200 -n 10000 http://192.168.8.9/

-n requests：用于指定总的请求数。

-c concurrency：用于指定并发请求数。

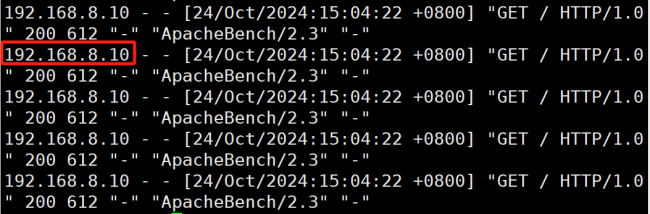

1. 在nginx上查看日志

[root@elk-2 ~]# tail /var/log/nginx/access.log

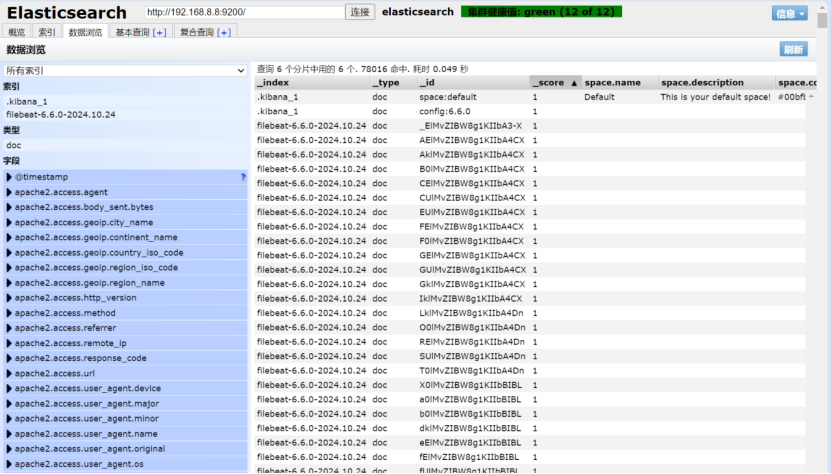

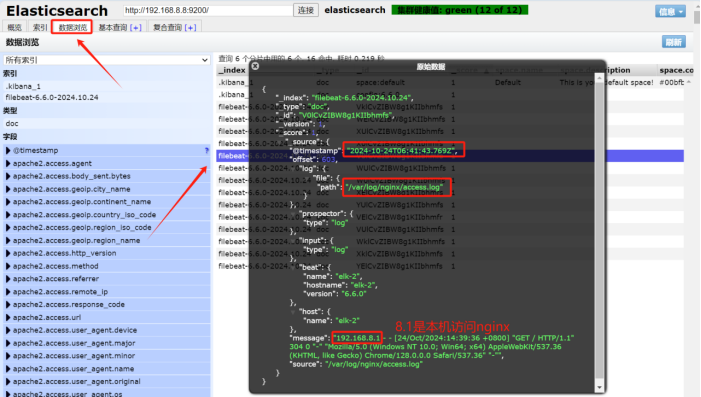

1. 在浏览器查看filebeat索引数据，发现数据增多

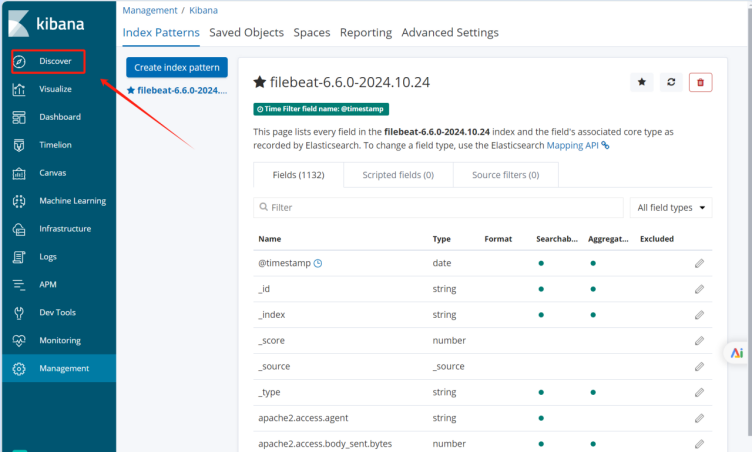

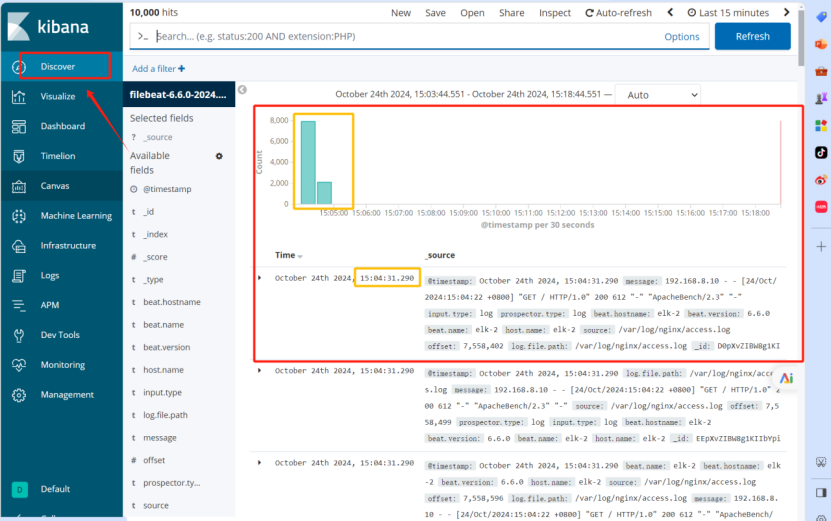

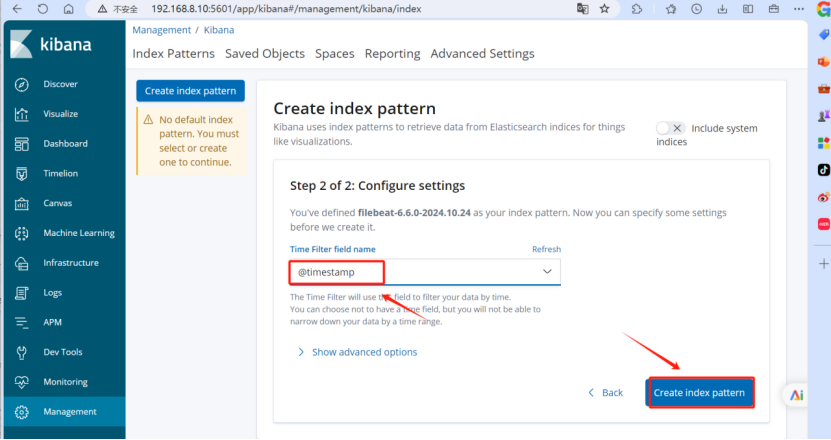

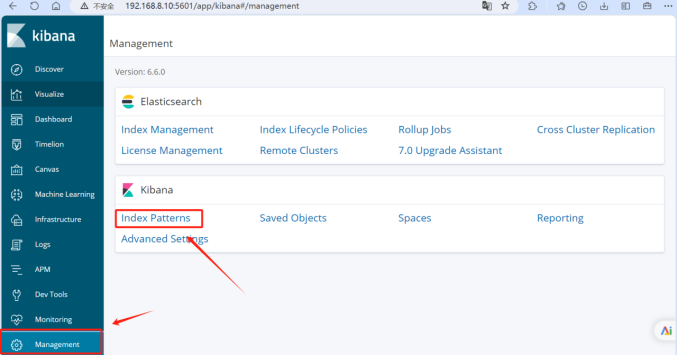

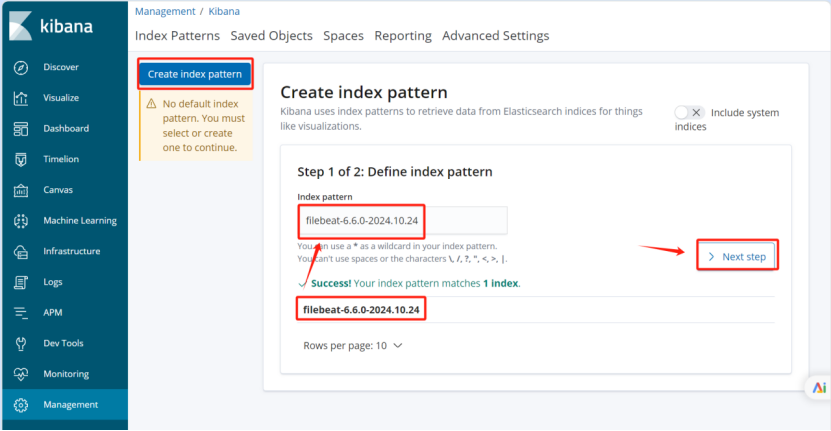

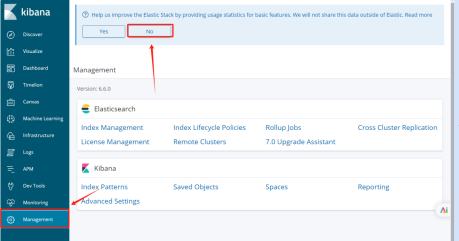

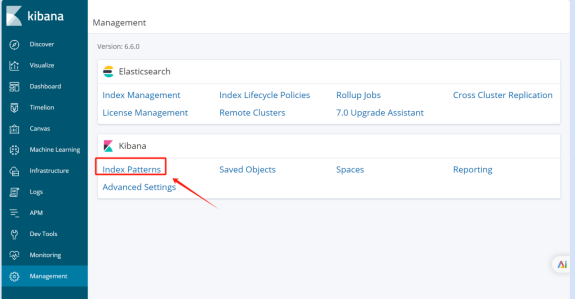

1. 在kibana添加索引

management——create index

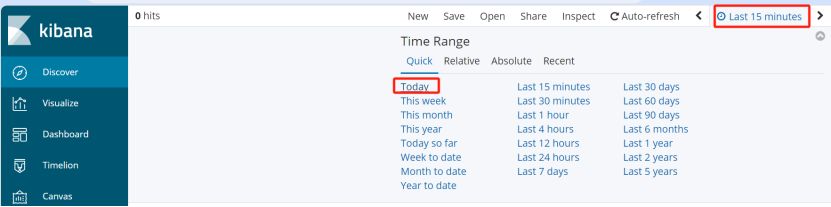

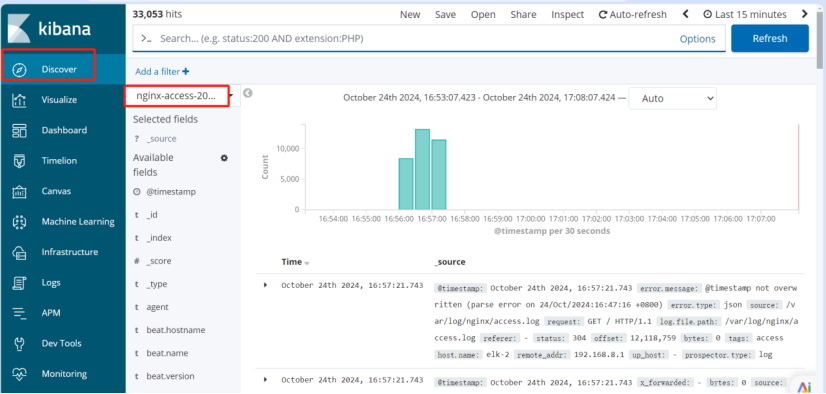

discover——右上角——today

如果没有出现日志信息做以下步骤，点击右上角选择today

1. 在elk-2上修改nginx的日志格式为json

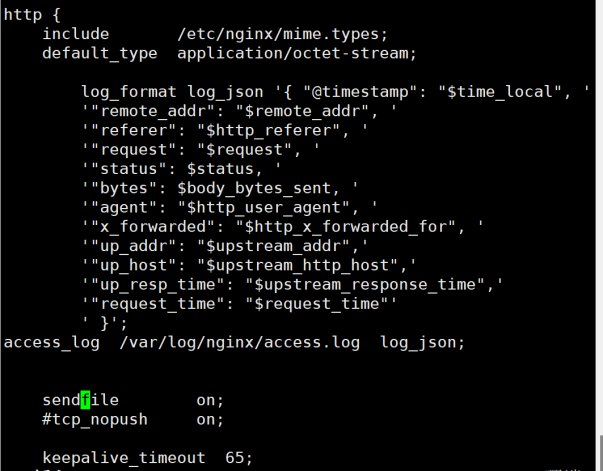

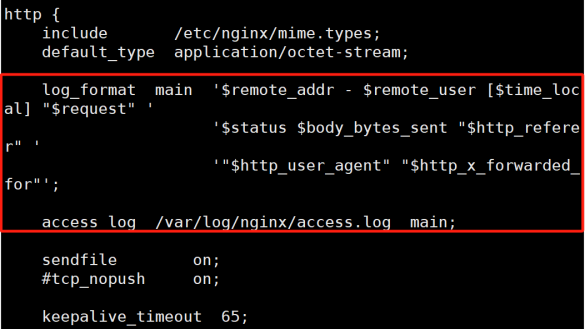

[root@elk-2 ~]# vim /etc/nginx/nginx.conf

删除红框中的内容，复制粘贴下边的代码

添加在http{}内

log_format log_json '{ "@timestamp": "$time_local", '

'"remote_addr": "$remote_addr", '

'"referer": "$http_referer", '

'"request": "$request", '

'"status": $status, '

'"bytes": $body_bytes_sent, '

'"agent": "$http_user_agent", '

'"x_forwarded": "$http_x_forwarded_for", '

'"up_addr": "$upstream_addr",'

'"up_host": "$upstream_http_host",'

'"up_resp_time": "$upstream_response_time",'

'"request_time": "$request_time"'

' }';

access_log  /var/log/nginx/access.log  log_json;

1. 重启nginx服务

[root@elk-2 ~]# systemctl restart nginx

1. 清空日志

[root@elk-2 ~]# >/var/log/nginx/access.log

1. 查看日志，里边没有内容

[root@elk-2 ~]# cat /var/log/nginx/access.log

1. 在浏览器访问nginx网站

http://192.168.8.9/

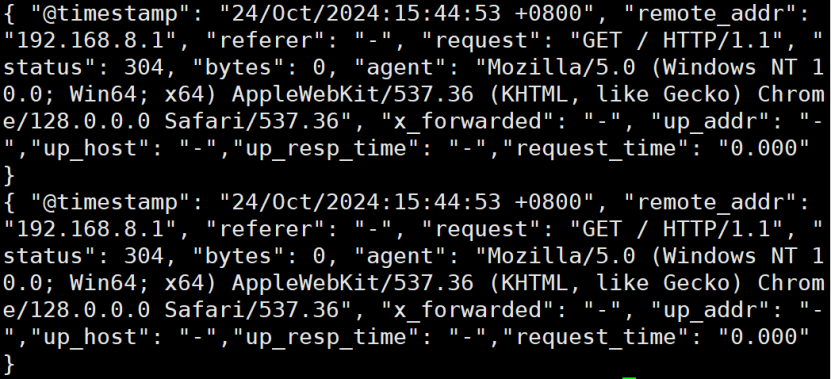

1. 再次查看日志

[root@elk-2 ~]# cat /var/log/nginx/access.log

1. 删除filebeat日志，保留kibana

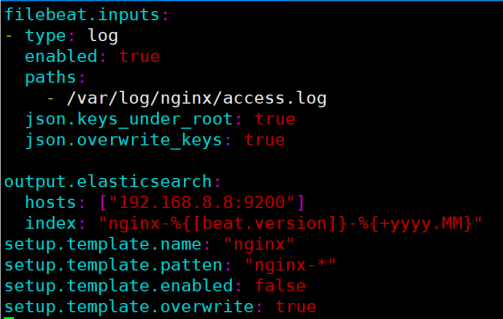

1. 修改filebeat配置文件

[root@elk-2 ~]# vim /etc/filebeat/filebeat.yml

修改为：

filebeat.inputs:

- type: log

  enabled: true

  paths:

    - /var/log/nginx/access.log

  json.keys_under_root: true  //当处理JSON数据时，如果设置为true，表示将JSON对象的值直接放在根级别

  json.overwrite_keys: true   //如果有重复的值，将覆盖已有的值

output.elasticsearch:

  hosts: ["192.168.8.8:9200"]

  index: "nginx-%{[beat.version]}-%{+yyyy.MM}"  //定义索引名称的设置，使用了logstash的变量替换语法

setup.template.name: "nginx"    //索引模板设置的名称

setup.template.patten: "nginx-*"  //索引模板应用的模式，表示以nginx-*开头的索引都应用这个模板

setup.template.enabled: false    //表示当前索引模板是未启用状态

setup.template.overwrite: true   //如果启用模板，并且存在同名的模板，这个设置将导致已有的模板被覆盖

1. 重启filebeat服务

[root@elk-2 ~]# systemctl restart filebeat

1. ab压力测试，生成json日志

elk-1上：

[root@elk-1 ~]# ab -c 1000 -n 1000 http://192.168.8.9/

elk-3上：

[root@elk-3 ~]# ab -c 200 -n 10000 http://192.168.8.9/

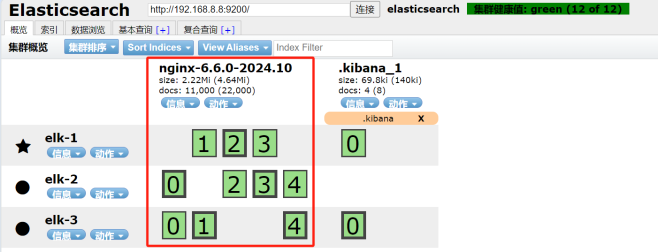

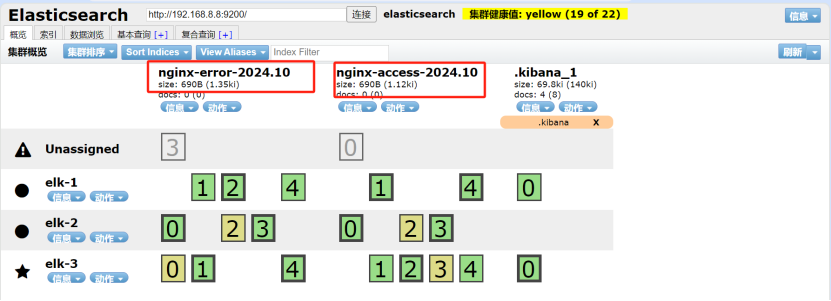

查看是否有nginx日志

1. 配置access.log和error.log分开

在elasticsearch删除之前的日志

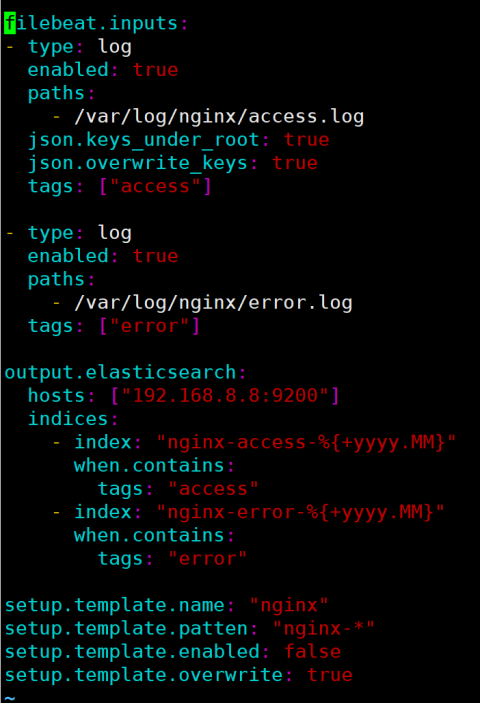

1. 在elk-2上修改filebeat配置文件

[root@elk-2 ~]# vim /etc/filebeat/filebeat.yml

修改：

filebeat.inputs:

- type: log

  enabled: true

  paths:

    - /var/log/nginx/access.log

  json.keys_under_root: true

  json.overwrite_keys: true

  tags: ["access"]

- type: log

  enabled: true

  paths:

    - /var/log/nginx/error.log

  tags: ["error"]

output.elasticsearch:

  hosts: ["192.168.8.8:9200"]

  indices:

    - index: "nginx-access-%{+yyyy.MM}"

      when.contains:

        tags: "access"

    - index: "nginx-error-%{+yyyy.MM}"

      when.contains:

        tags: "error"

setup.template.name: "nginx"

setup.template.patten: "nginx-*"

setup.template.enabled: false

setup.template.overwrite: true

1. 重启filebeat服务

[root@elk-2 ~]# systemctl restart filebeat

1. ab压力测试，生成json日志

elk-1上：

[root@elk-1 ~]# ab -c 1000 -n 1000 http://192.168.8.9/

elk-3上：

[root@elk-3 ~]# ab -c 200 -n 10000 http://192.168.8.9/

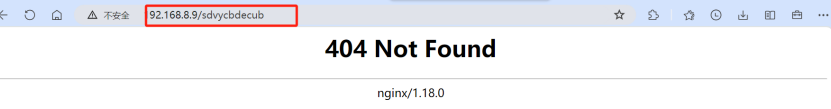

访问nginx网页时故意输错网址，产生错误日志

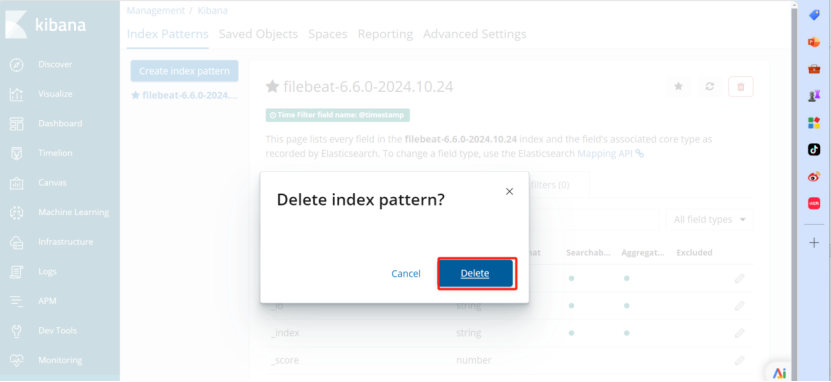

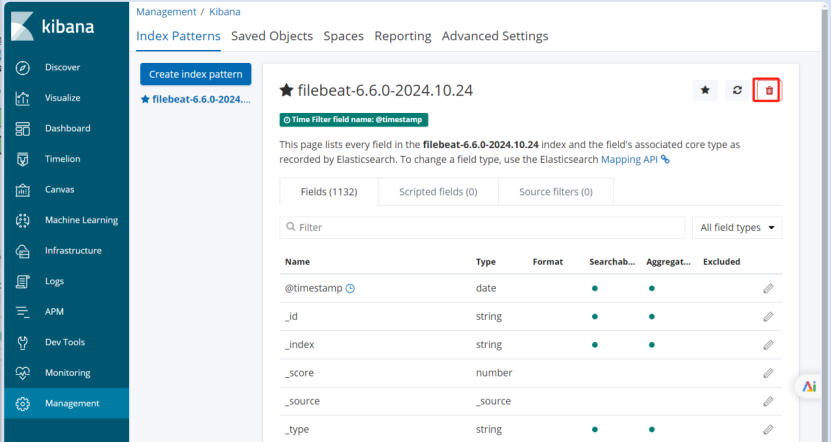

1. 删除之前kibana的索引

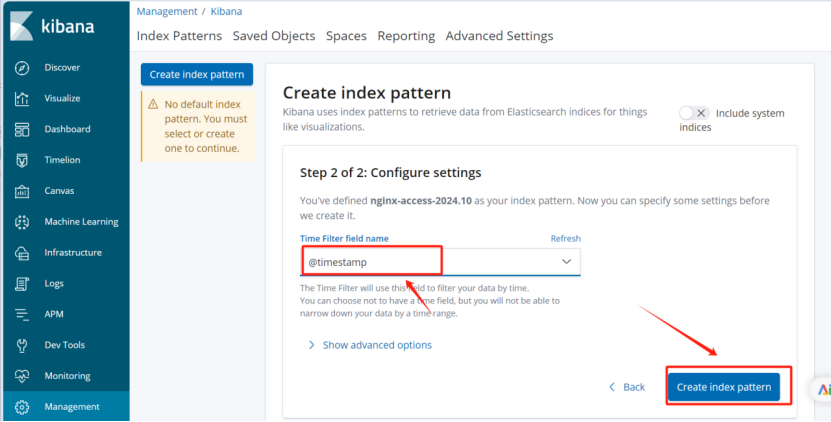

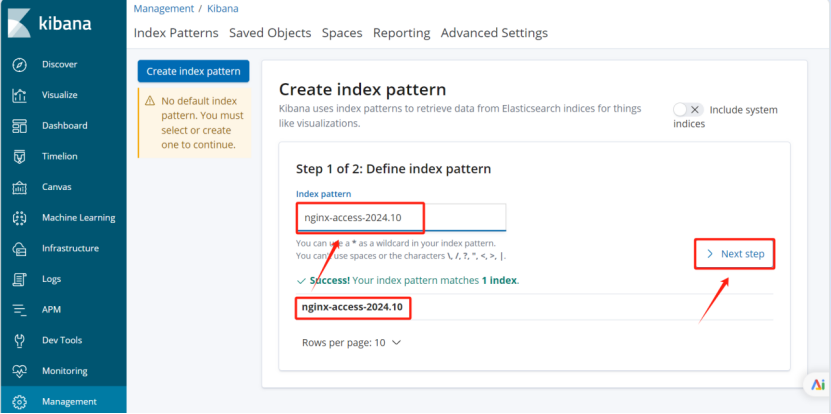

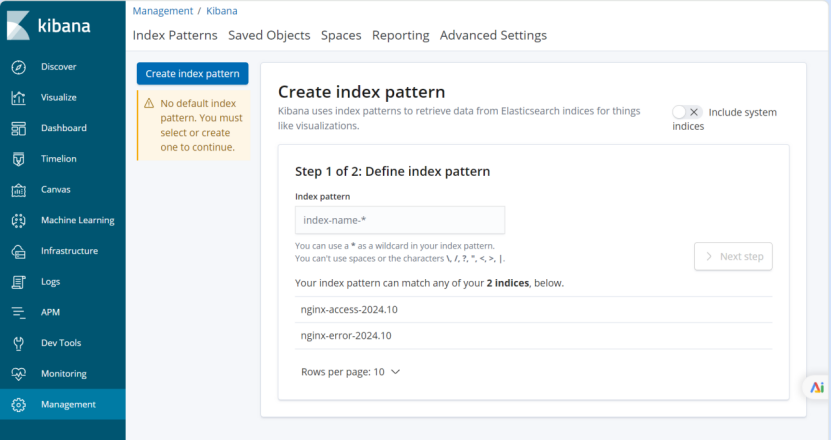

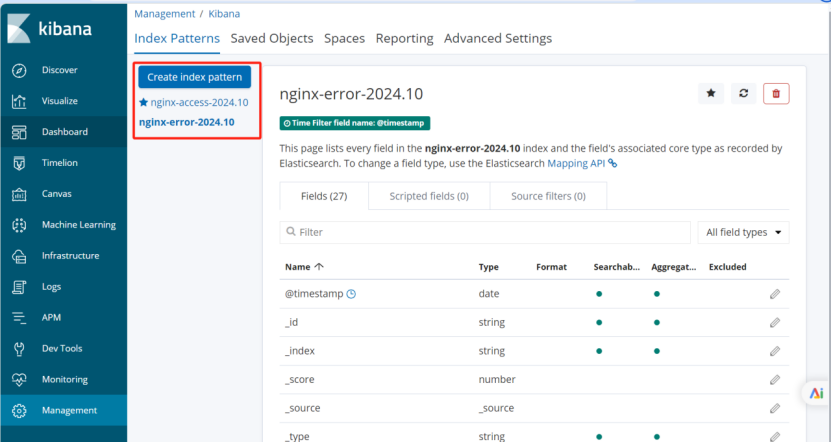

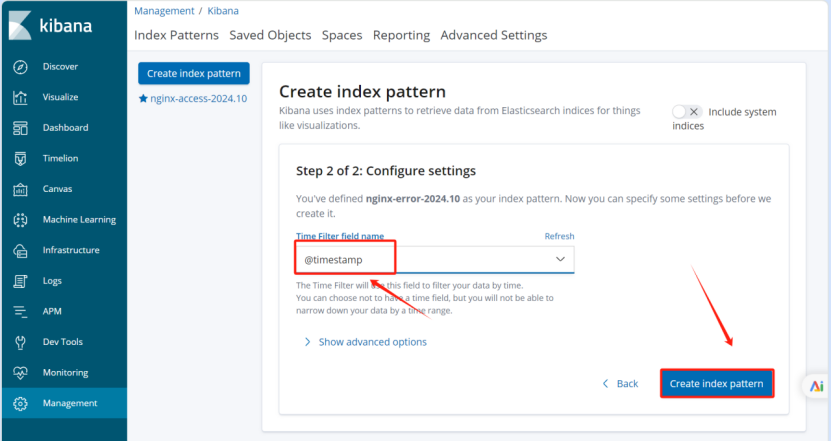

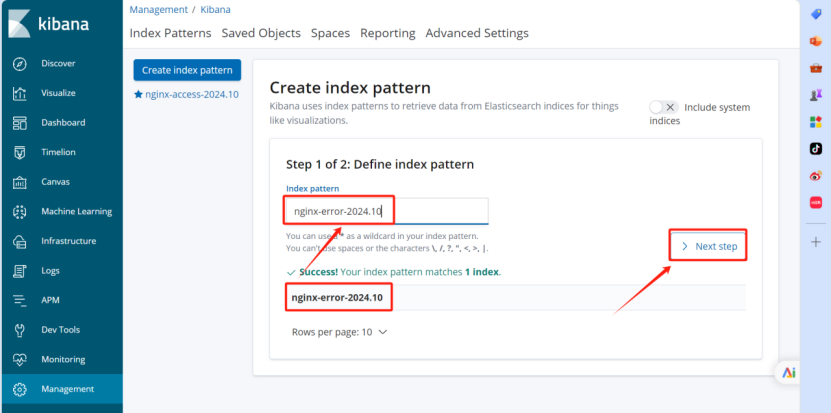

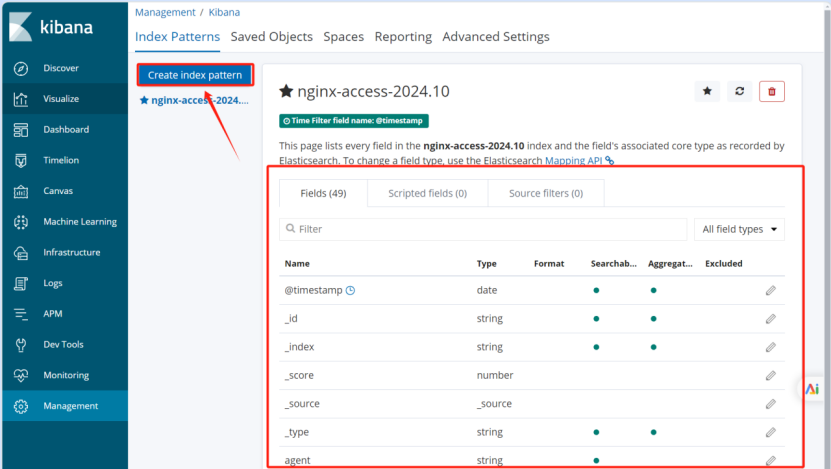

1. 创建新的索引（分别添加成功的和错误的）

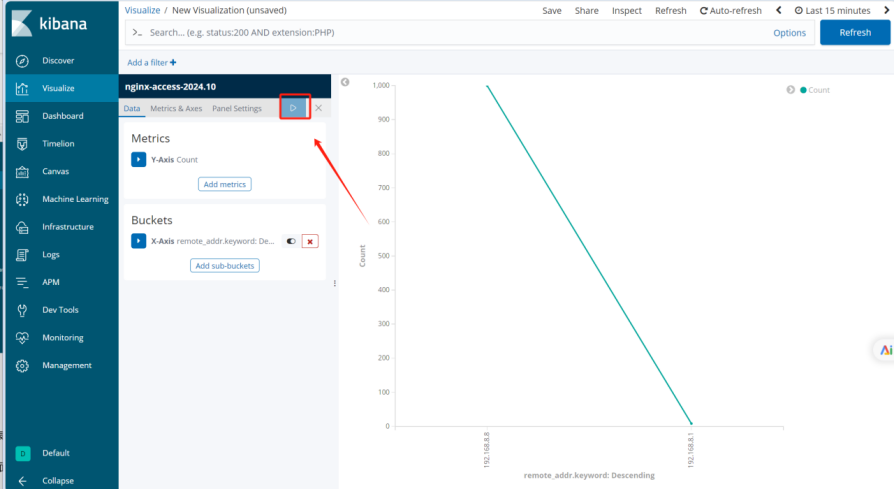

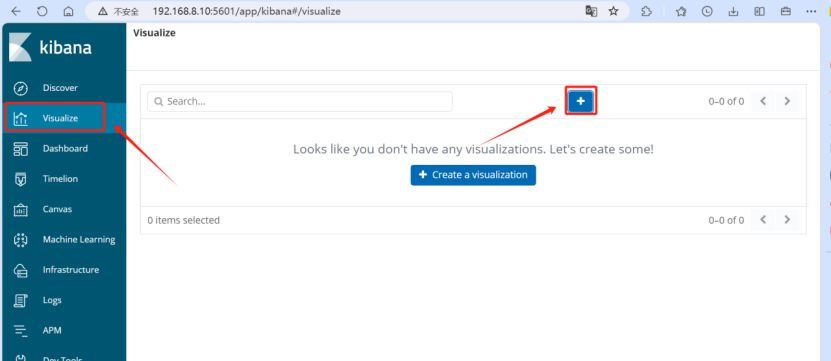

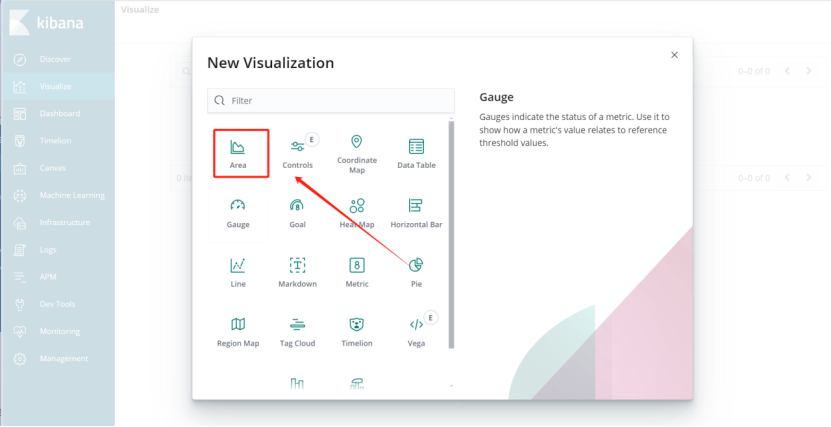

1. kibana图表:

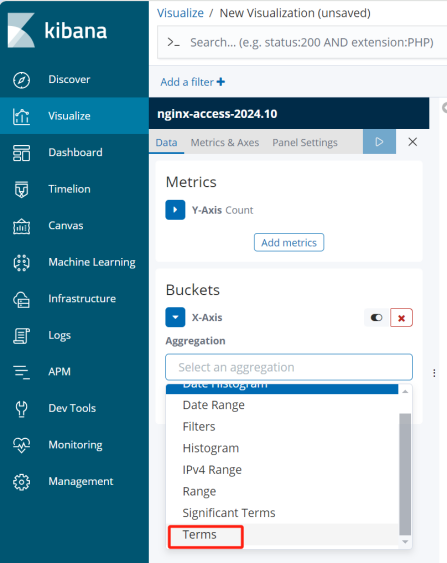

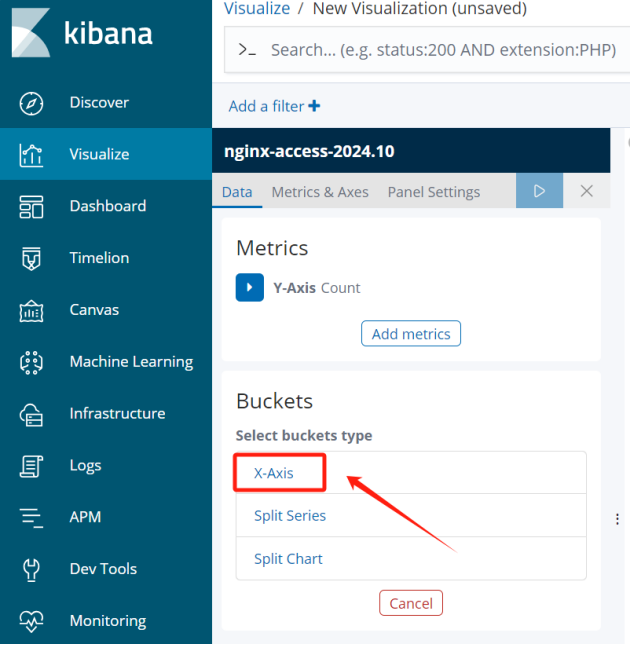

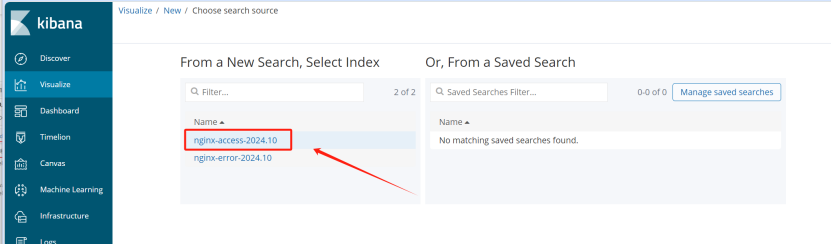

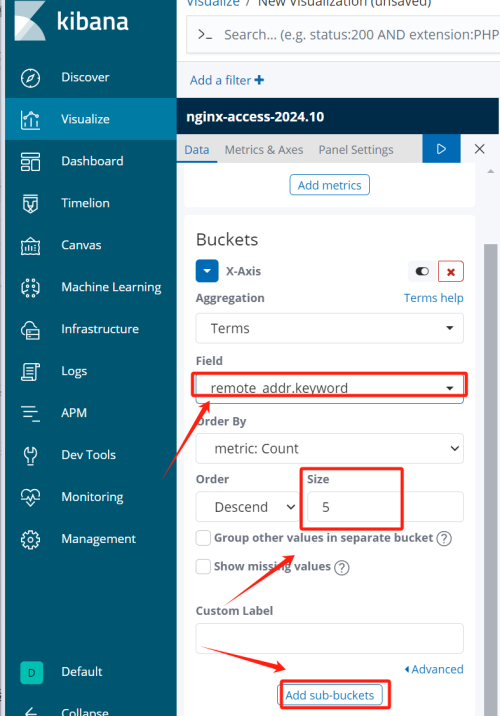

登录--左侧面板选择visualize--点击“+”号--选择图表类型--选择索引--Buckets--x-Axis--Aggregation(选择Terms)--

Field(remote_addr.keyword)--size(5)--点击上方三角标志

在elk-1上，进行压力测试ab -c 1000 -n 1000 http://192.168.8.9/

刷新kibana

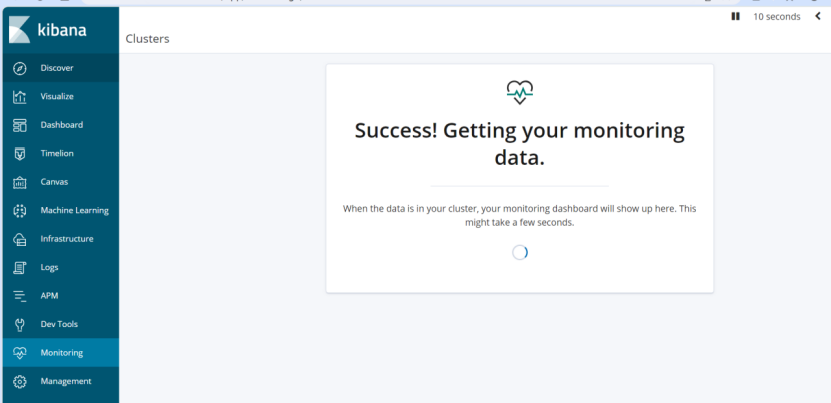

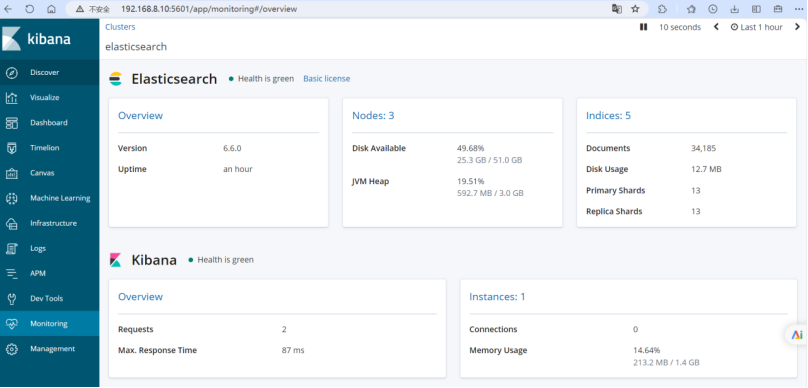

1. kibana监控（x-pack）

登录--左侧面板选择--Monitoring--启用监控

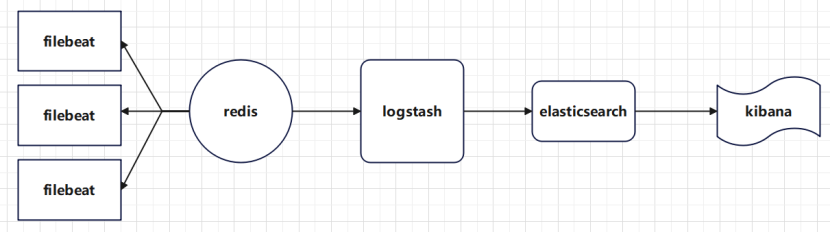

构建filebeat+redis+logstash+es+kibana架构

实验环境：

elk-1.eslasticsearch：192.168.8.8 （elasticsearch）

elk-2.web：192.168.8.9 （elasticsearch、、filebeat、nginx）

elk-3.kibana：192.168.8.10 （elasticsearch、kibana）

redis、logstash：192.168.8.11

EFK日志收集：

Elasticsearch: 数据库，存储数据——java

logstash: 日志收集，过滤数据——java

kibana：分析，过滤，展示——java

filebeat：收集日志，传输到ES或logstash——go

redis：缓冲数据，等待logstash 取数据

filebeat官方文档：

https://www.elastic.co/guide/en/beats/filebeat/current/index.html

filebeat-6.6.0-x86_64.rpm  //从nginx服务日志中读数据并发送redis

redis //负责缓存数据库

logstash-6.6.0.rpm //负责将redis缓存中的数据收集并提交到elasticsearch；是一个数据收集和处理工具

elasticsearch-6.6.0.rpm   //存储 nosql非关系型数据库；分布式搜索和分析引擎以及日志分析与查看

kibana-6.6.0-x86_64.rpm  //展示最后的效果

实验步骤

在第四台上安装redis，并启动服务

1. 创建安装数据目录

[root@node13 ~]# mkdir -p /data/soft

[root@node13 ~]# mkdir -p /opt/redis_cluster/redis_6379/{conf,logs,pid}

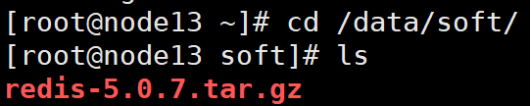

1. 进入/data/soft目录，将redis软件包拖进此目录下

[root@node13 ~]# cd /data/soft/

[root@node13 soft]# ls

1. 解压redis到/opt/redis_cluster，并创建软连接

[root@node13 soft]# tar xf redis-5.0.7.tar.gz -C /opt/redis_cluster

[root@node13 soft]# ln -s /opt/redis_cluster/redis-5.0.7 /opt/redis_cluster/redis

1. 切换目录安装redis

[root@node13 soft]# cd /opt/redis_cluster/redis

[root@node13 redis]# make && make install

1. 编写配置文件

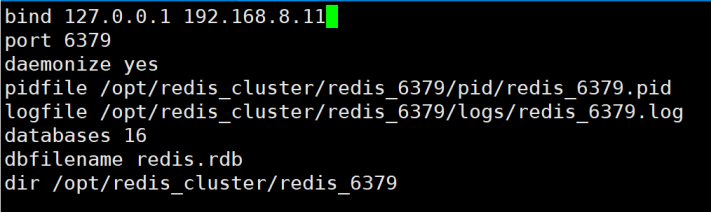

[root@node13 redis]# vim /opt/redis_cluster/redis_6379/conf/6379.conf

添加：

bind 127.0.0.1 192.168.8.11

port 6379

daemonize yes

pidfile /opt/redis_cluster/redis_6379/pid/redis_6379.pid

logfile /opt/redis_cluster/redis_6379/logs/redis_6379.log

databases 16

dbfilename redis.rdb

dir /opt/redis_cluster/redis_6379

1. 启动当前redis服务

[root@node13 redis]# redis-server /opt/redis_cluster/redis_63

79/conf/6379.conf

1. 登录redis查看键值

[root@node13 redis]# redis-cli

127.0.0.1:6379> keys *

空的是正确的

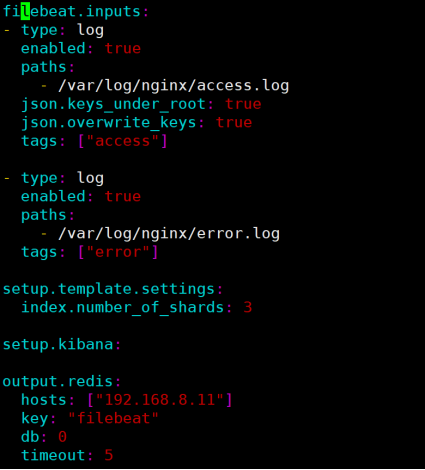

1. elk-2上修改filebeat配置文件，output执行redis

[root@elk-2 ~]# vim /etc/filebeat/filebeat.yml

添加：

filebeat.inputs:

- type: log

  enabled: true

  paths:

    - /var/log/nginx/access.log

  json.keys_under_root: true

  json.overwrite_keys: true

  tags: ["access"]

- type: log

  enabled: true

  paths:

    - /var/log/nginx/error.log

  tags: ["error"]

setup.template.settings:

  index.number_of_shards: 3

setup.kibana:

output.redis:

  hosts: ["192.168.8.11"]

  key: "filebeat"

  db: 0

  timeout: 5

1. 重启filebeat服务

[root@elk-2 ~]# systemctl restart filebeat

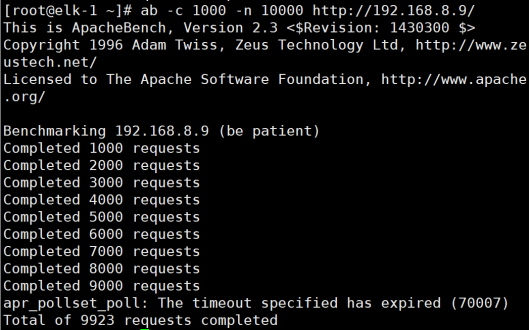

1. 在elk-1上进行压力测试

[root@elk-1 ~]# ab -c 1000 -n 10000 http://192.168.8.9/

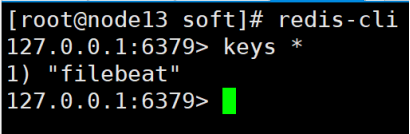

1. 测试访问网站，登录redis，查看键值

[root@node13 redis]# redis-cli

127.0.0.1:6379> keys *

type filebeat  #filebeat为键值名

LLEN filebeat#查看list长度

LRANGE filebeat 0 -1 #查看list所有内容

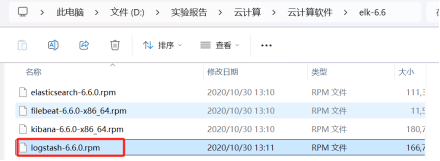

1. 安装logstash（192.168.8.11），收集redis日志，提交给es

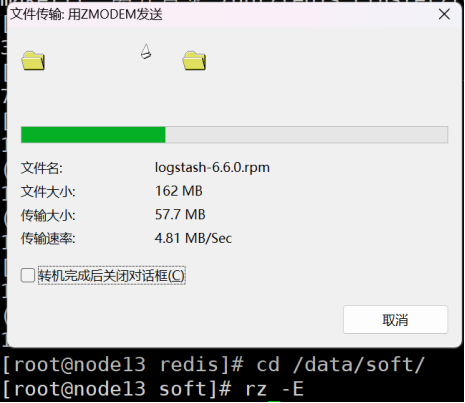

[root@node13 redis]# cd /data/soft/

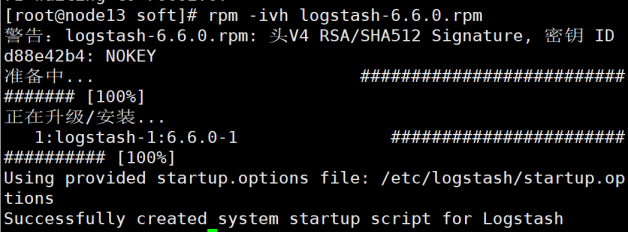

1. 使用rpm命令安装logstash

[root@node13 soft]# rpm -ivh logstash-6.6.0.rpm

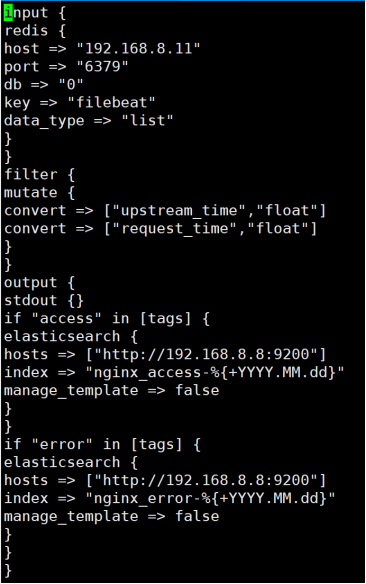

1. 配置logstash文件，实现access和error日志分离

[root@node13 soft]# vim /etc/logstash/conf.d/redis.conf

添加：

input {

redis {

host => "192.168.8.11"

port => "6379"

db => "0"

key => "filebeat"

data_type => "list"

}

}

filter {

mutate {

convert => ["upstream_time","float"]

convert => ["request_time","float"]

}

}

output {

stdout {}

if "access" in [tags] {

elasticsearch {

hosts => ["http://192.168.8.8:9200"]

index => "nginx_access-%{+YYYY.MM.dd}"

manage_template => false

}

}

if "error" in [tags] {

elasticsearch {

hosts => ["http://192.168.8.8:9200"]

index => "nginx_error-%{+YYYY.MM.dd}"

manage_template => false

}

}

}

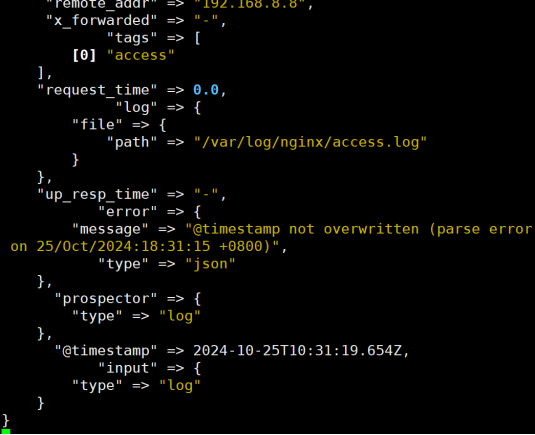

1. 重启logstash服务

[root@node13 soft]# /usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/redis.conf

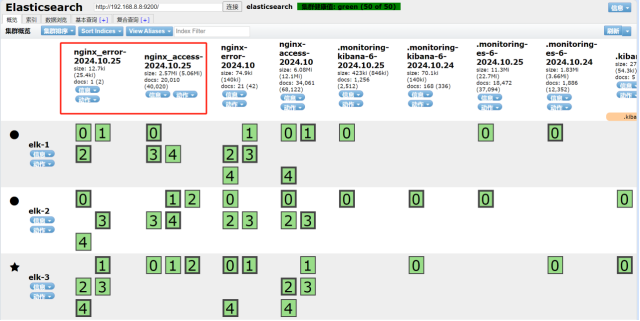

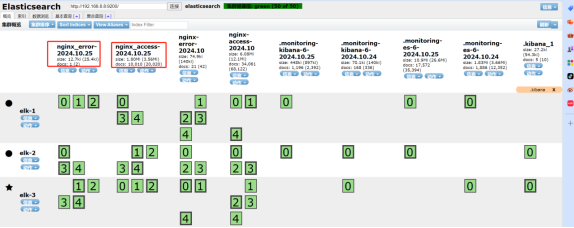

1. 查看elasticsearch

1. 在elk-1模拟客户端，进行压力测试

[root@elk-1 ~]# ab -c 1000 -n 10000 http://192.168.8.9/

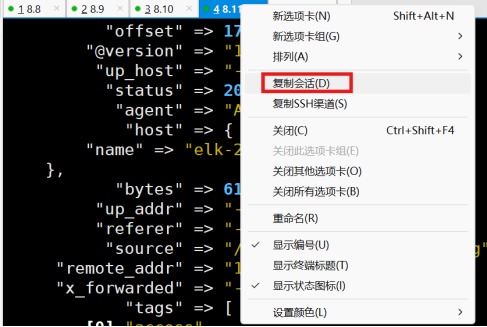

1. 在elk-4上重新复制一个会话查看键值对

[root@node13 ~]# redis-cli

127.0.0.1:6379> keys *

发现逐渐减少，是因为logstash从redis拿数据，然后发送给elasticsearch

再次查看elasticsearch，收到了数据

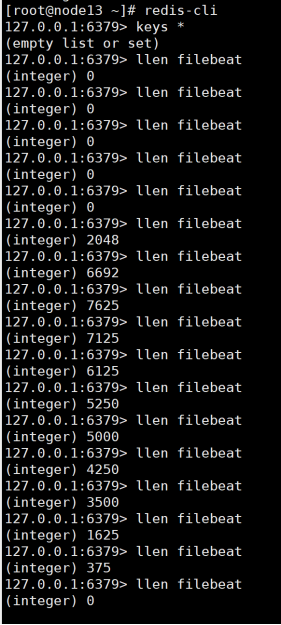

1. 再次查看redis，键值为0

[root@node13 ~]# redis-cli

127.0.0.1:6379> llen filebeat
