stm32利用CubeMX完成按键控制LED灯的点亮与熄灭
·

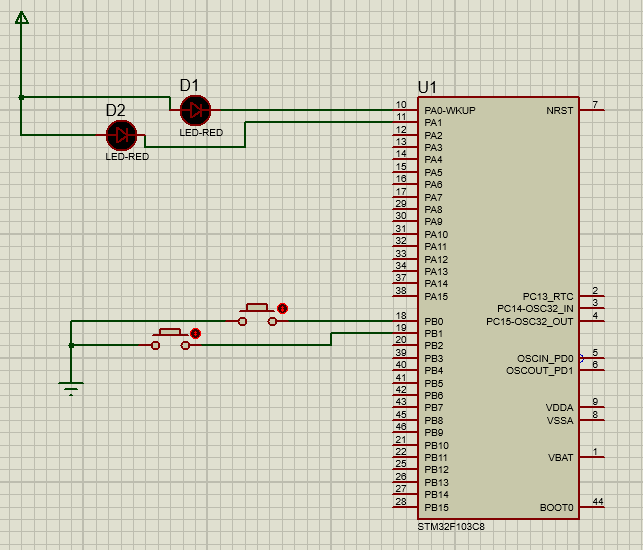

首先画电图，如下：（会话最小系统后就可以不画了，如果要是画实物的话必须要有的，不能忘，模拟就无所谓了）

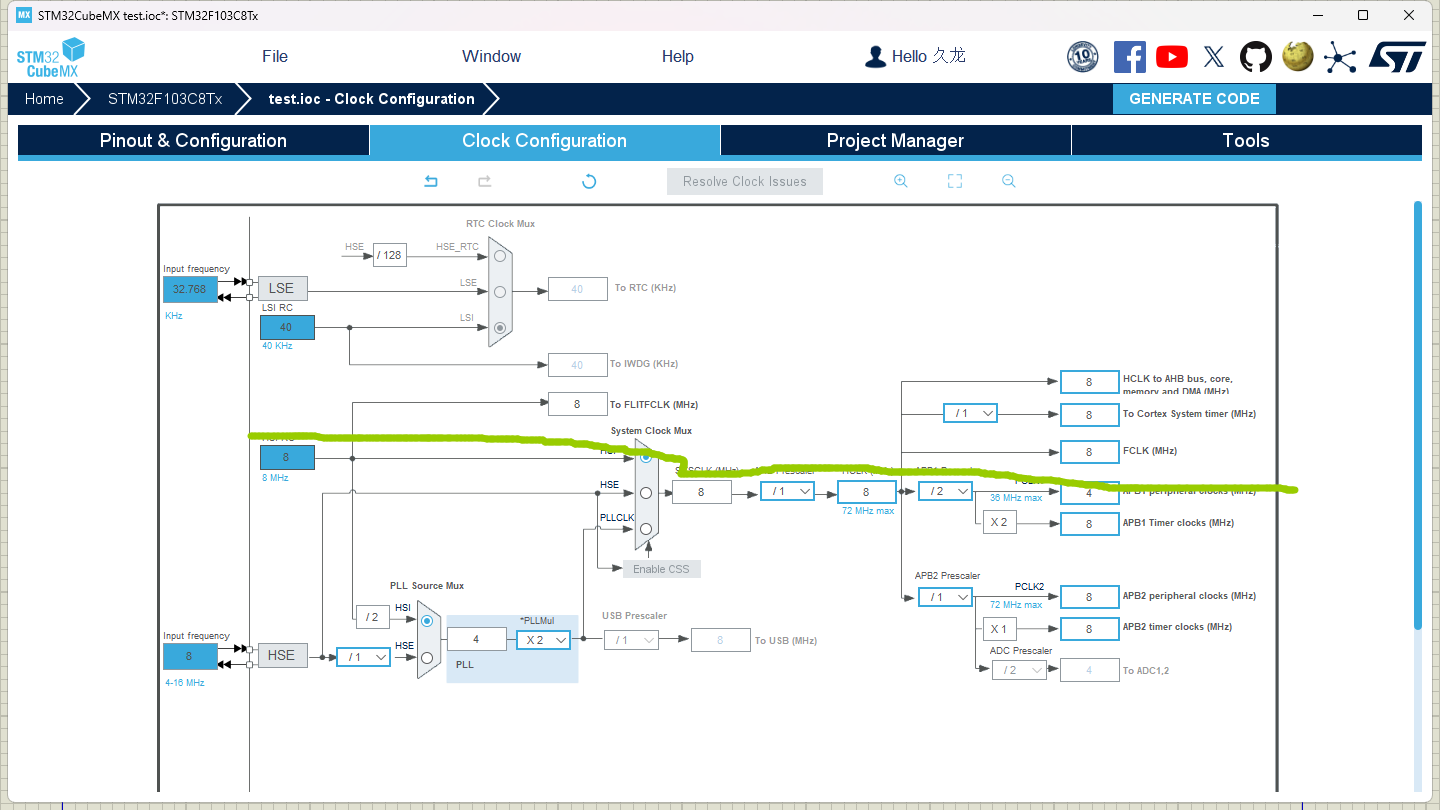

然后是CubeMX设置时钟
这次使用的是内部8M时钟，这样能避免proteus闪退的情况，不然会很烦人的，一直在那闪退。

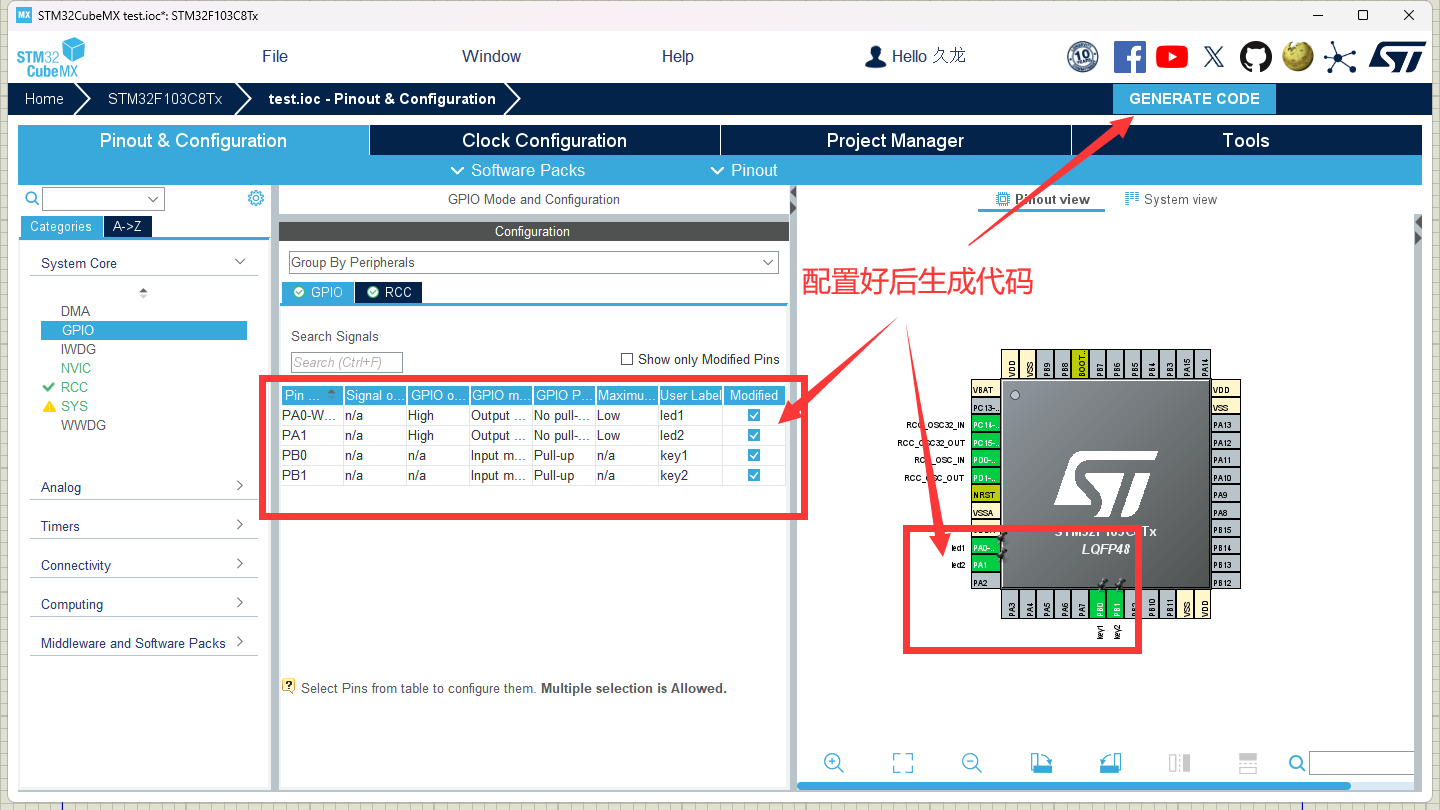

然后设置LED灯和按键：

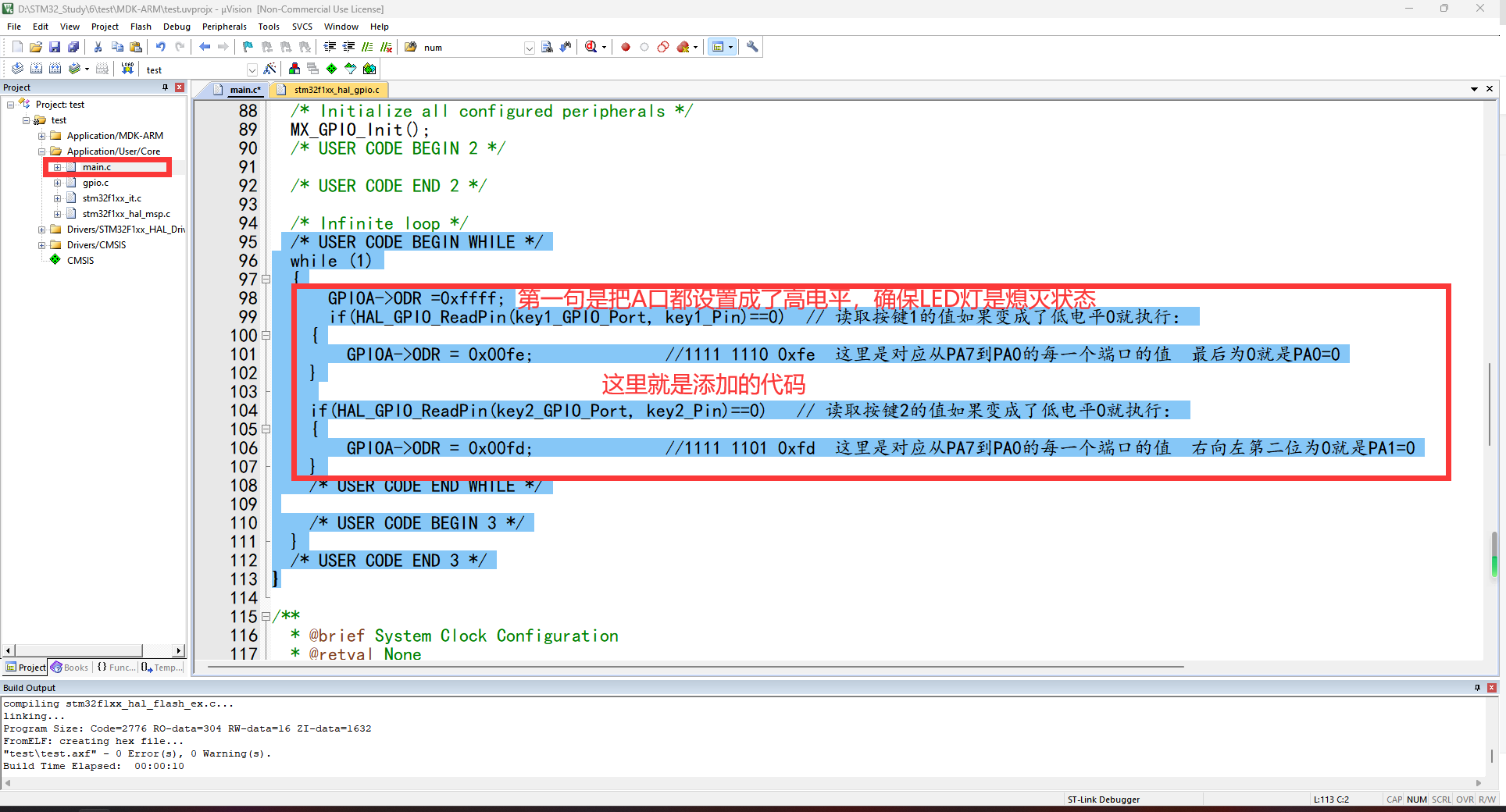

下面就是在主函数中的死循环中添加点代码，就好啦！
/* USER CODE BEGIN WHILE */
while (1)
{
GPIOA->ODR =0xffff;
if(HAL_GPIO_ReadPin(key1_GPIO_Port, key1_Pin)==0) // 读取按键1的值如果变成了低电平0就执行：
{
GPIOA->ODR = 0x00fe; //1111 1110 0xfe 这里是对应从PA7到PA0的每一个端口的值 最后为0就是PA0=0
}
if(HAL_GPIO_ReadPin(key2_GPIO_Port, key2_Pin)==0) // 读取按键2的值如果变成了低电平0就执行：
{
GPIOA->ODR = 0x00fd; //1111 1101 0xfd 这里是对应从PA7到PA0的每一个端口的值 右向左第二位为0就是PA1=0
}
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}

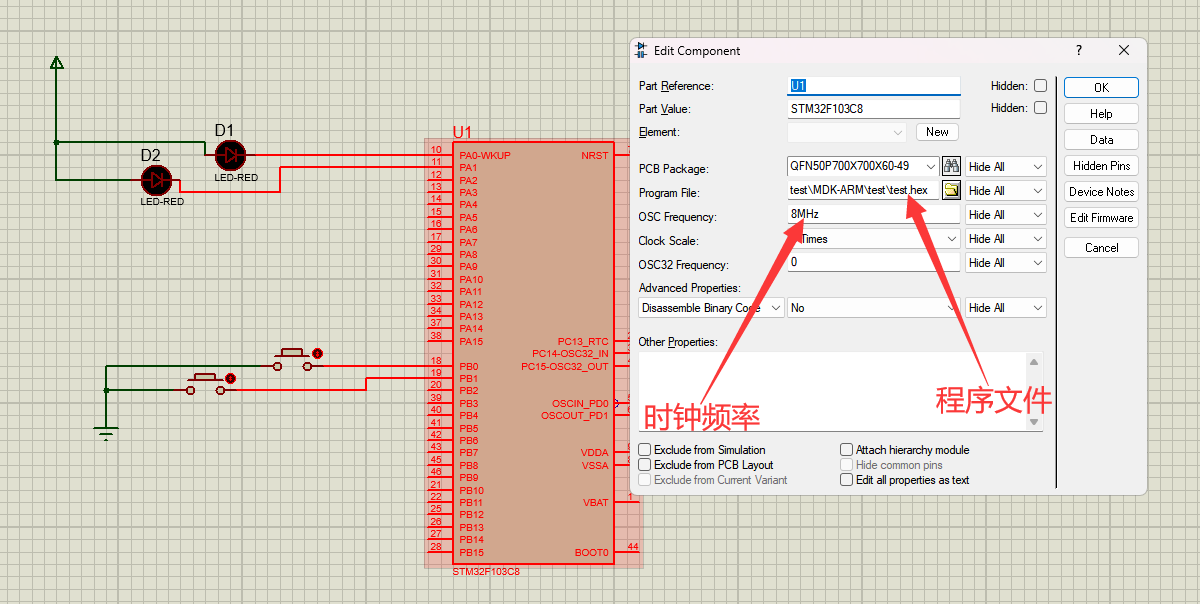

最后就是导入proteus中仿真就行了：
最终结果就是按下1号按键LED1亮，松开熄灭。 按下2号按键LED2亮，松开熄灭。
