Eplan的数据结构解析

数据结构

Eplan的数据结构中包含系统主数据和项目数据。

数据的内容包含：

  • 符号
  • 图框
  • 表格

系统主数据库和项目数据库的区别

当新建一个Eplan项目时，首先要选择一个项目模板。
选择模板之后，Eplan根据模板要求，将指定标准的符号框，图框，用于生成报表的表格从系统主数据中复制到项目数据中。

注意虽然两个数据库之间可以相互同步，但建议按照系统数据库中作为标准，这个一般是企业内部的标准化标准。

主数据库内容

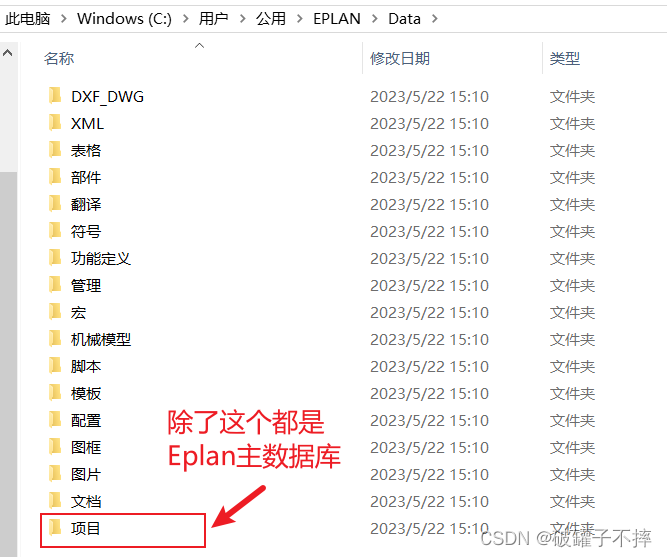

核心数据主要是指符号，图框和表格。其余还有部件库，翻译库等等。

在这里插入图片描述

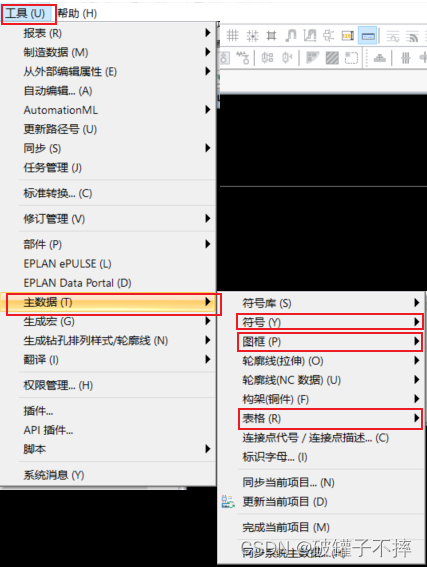

如果要在Eplan软件中打开可以按如下操作：

在这里插入图片描述

项目数据库内容

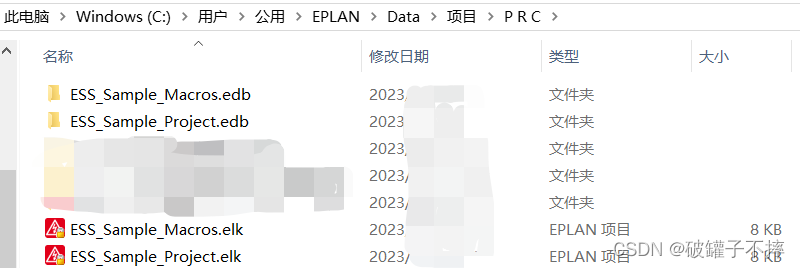

项目数据是以文件夹的形式保存在硬盘上的，文件后缀为“edb”。
除此之外还有一个对应的链接文件“elk”用来打开项目。

在这里插入图片描述

数据同步

同步主数据

主数据库的数据可以和项目的数据库互相同步。

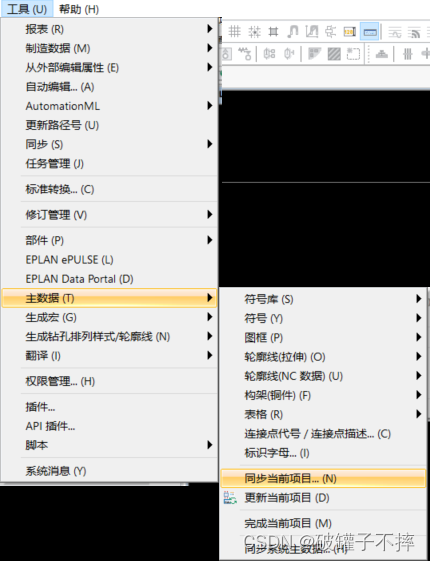

按如下操作打开同步界面：

在这里插入图片描述
此时左边是项目数据库，右边是系统数据库，可以自由选择要更改的项左右移动。

在这里插入图片描述

注意在项目数据栏中：
“新的”–代表项目比系统数据新
“相同”–代表项目和系统数据一样
“仅在项目中”–代表项目中有，系统数据中没有

注意在系统数据栏中：
“相同”–代表系统数据和项目数据一样
“未复制引入”–代表数据仅在系统数据中，项目数据中没有

同步部件数据

注意部件库也同样分为系统主数据库和项目数据库。

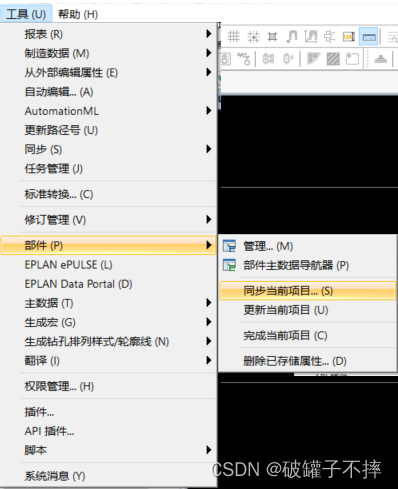

按如下操作打开同步界面：

在这里插入图片描述

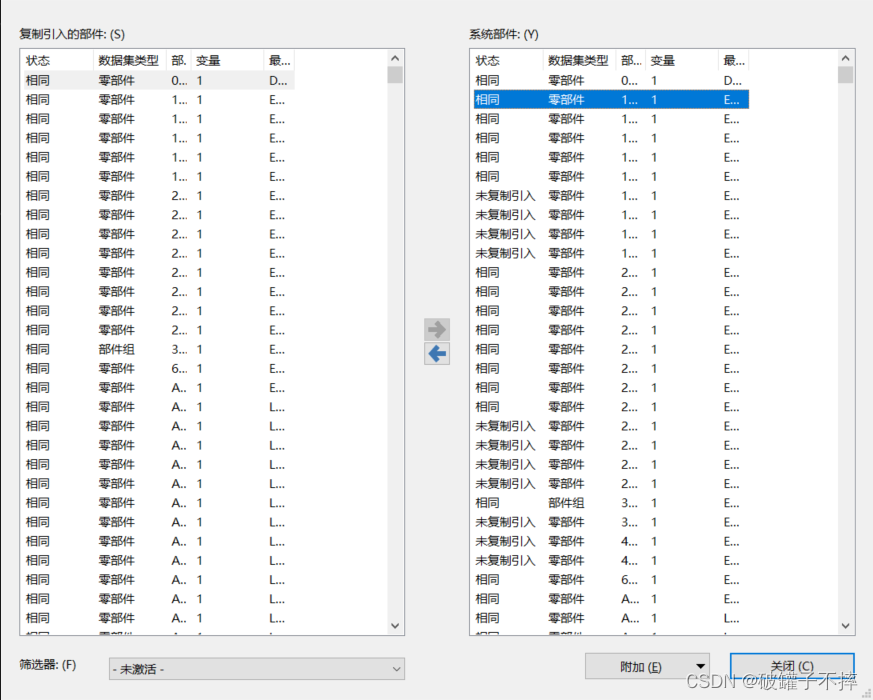

此时左边是项目数据库，右边是系统数据库，可以自由选择要更改的项左右移动。

在这里插入图片描述
具体操作同主数据同步。

# 数据库 # 流程图
