一. 传统方式

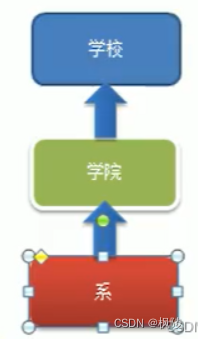

        以学校院系展示为例，实现在一个页面展示学校的院系组成，一个学校有多个学院，一个学院有多个系。传统方式实现类图如下：



        传统方式将学院看做是学校的子类，系是学院的子类，这样实际上是站在组织大小来进行分层次的。实际上我们的要求是在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系，而每个院对于系的存储方式各不相同（如数组、集合等），因此这种方案，不能很好实现的实现遍历操作。故引出迭代器模式。

二. 迭代器模式

1. 概念

        迭代器模式(Iterator Pattern)是常用的设计模式，属于行为型模式。如果我们的集合元素是用不同的方式实现的，有数组，还有java的集合类，或者还有其他方式，当客户端要遍历这些集合元素的时候就要使用多种遍历方式，而且还会暴露元素的内部结构，可以考虑使用迭代器模式解决。

        迭代器模式，提供一种遍历集合元素的统一接口，用一致的方法遍历集合元素，不需要知道集合对象的底层表示，即不暴露其内部的结构。

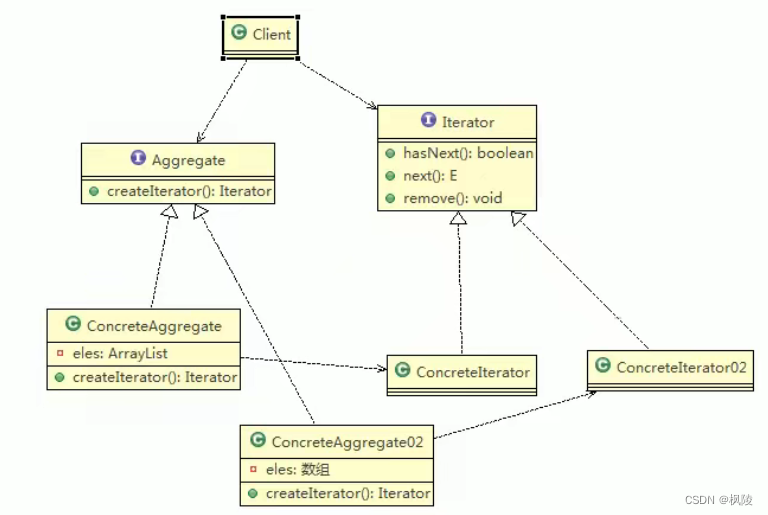

2. 迭代器原理类图



        Iterator: 迭代器接口， 是系统提供，含义hasNext, next, remove

        ConcreteIterator: 具体的迭代器类，管理迭代

        Aggregate: 一个统一的聚合接口，将客户端和具体聚合解耦

        ConcreteAggregate: 具体的聚合持有对象集合，并提供一个方法， 返回一个迭代器，该迭代器可以正确遍历集合

        Client: 客户端，通过Iterator和Aggregate依赖子类

3. 代码示例

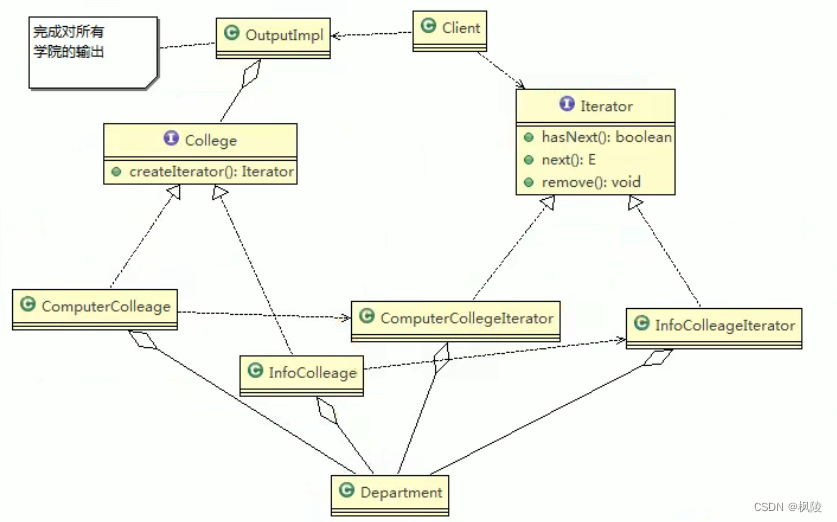

类图

         College接口，对学院进行抽象

public interface College {
    public String getName();
    //增加系的方法
    public void addDepartment(String name,String desc);
    //返回一个迭代器，遍历
    public Iterator createIterator();
}

         ComputerCollegeIterator类，实现Iterator接口，按数组方式实现hasNext, next, remove

public class ComputerCollegeIterator implements Iterator {
    //需要知道Department是以怎样的方式存放,此处为数组
    Department[] departments;
    int position = 0;

    public ComputerCollegeIterator(Department[] departments) {
        this.departments = departments;
    }

    @Override
    public boolean hasNext() {
        if (position >= departments.length || departments[position] == null) {
            return false;
        }
        return true;
    }

    @Override
    public Object next() {
        Department department = departments[position];
        position++;
        return department;
    }

    //默认空实现
    @Override
    public void remove() {
    }
}

         ComputerCollege类，实现College接口，以数组形式存储系

public class ComputerCollege implements College{
    Department[] departments;
    int count = 0;//保存当前数组元素个数

    public ComputerCollege() {
       departments = new Department[5];
       addDepartment("JAVA","JAVA");
       addDepartment("C++","C++");
       addDepartment("Python","Python");
    }

    @Override
    public String getName() {
        return "计算机学院";
    }

    @Override
    public void addDepartment(String name, String desc) {
        Department department = new Department(name, desc);
        departments[count] = department;
        count++;
    }

    @Override
    public Iterator createIterator() {
        return new ComputerCollegeIterator(departments);
    }
}

         InfoCollegeIterator类，实现Iterator接口，按集合方式实现hasNext, next, remove

public class InfoCollegeIterator implements Iterator {
    List<Department> departments;
    int position = -1;

    public InfoCollegeIterator(List<Department> departments) {
        this.departments = departments;
    }

    @Override
    public boolean hasNext() {
        if (position >= departments.size()-1) {
            return false;
        }else {
            position++;
            return true;
        }
    }

    @Override
    public Object next() {
        Department department = departments.get(position);
        return department;
    }

    @Override
    public void remove() {

    }
}

         InfoCollege类，实现College接口，以集合形式存储系

public class InfoCollege implements College {
    List<Department> departments;

    public InfoCollege() {
        departments = new ArrayList<>();
        addDepartment("信息安全", "信息安全");
        addDepartment("网络安全", "网络安全");
    }

    @Override
    public String getName() {
        return "信息学院";
    }

    @Override
    public void addDepartment(String name, String desc) {
        Department department = new Department(name, desc);
        departments.add(department);
    }

    @Override
    public Iterator createIterator() {
        return new InfoCollegeIterator(departments);
    }
}

         OutPutImpl类，提供一个方法， 返回一个迭代器，该迭代器可以正确遍历集合，输出各个院系

public class OutPutImpl {
    //学院集合
    private List<College> collegeList;

    public OutPutImpl(List<College> collegeList) {
        this.collegeList = collegeList;
    }

    //遍历所有学院，然后调用printDepartment 输出各个学院的系
    public void printCollege(){
        Iterator<College> iterator = collegeList.iterator();
        while (iterator.hasNext()){
            College college = iterator.next();
            System.out.println("====="+college.getName()+"=======");
            printDepartment(college.createIterator());
        }

    }

    //输出系
    public void printDepartment(Iterator iterator){
        while (iterator.hasNext()){
            Department next = (Department) iterator.next();
            System.out.println(next.getName());
        }
    }
}

         Client类

public class Client {
    public static void main(String[] args) {
        ArrayList<College> colleges = new ArrayList<>();
        ComputerCollege computerCollege = new ComputerCollege();
        InfoCollege infoCollege = new InfoCollege();
        colleges.add(computerCollege);
        colleges.add(infoCollege);

        OutPutImpl outPut = new OutPutImpl(colleges);
        outPut.printCollege();
    }
}

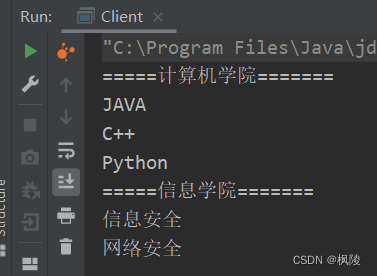

输出结果

 三. 总结

1. 优点

        提供一个统一的方法遍历对象，客户不用再考虑聚合的类型，使用一种方法就可以遍历对象

        隐藏聚合的内部结构，客户端要遍历聚合的时候只能取到迭代器，而不会知道聚合的具体组成。

        提供了一种设计思想，就是一个类应该只有一个引起变化的原因(叫做单一责任原则)。在聚合类中，我们把迭代器分开，就是要把管理对象集合和遍历对象集合的责任分开，这样一来集合改变的话，只影响到聚合对象。而如果遍历方式改变的话，只影响到了迭代器。

        当要展示一组相似对象，或者遍历一组相同对象时使用，适合使用迭代器模式

2. 缺点

        每个聚合对象都要一个迭代器，会生成多个迭代器不好管理类
