负载均衡基础介绍

负载均衡技术对于一个网站尤其是大型网站的web服务器集群来说是至关重要的！做好负载均衡架构，可以实现故障转移和高可用环境，避免单点故障，保证网站健康持续运行。
由于业务扩展，网站的访问量不断加大，负载越来越高。现需要在web前端放置nginx负载均衡，同时结合keepalived对前端nginx实现HA高可用。

• nginx进程 基于Master+Slave(worker)多进程模型，自身具有非常稳定的子进程管理功能。

在Master进程分配模式下，Master进程永远不进行业务处理，只是进行任务分发，从而达到Master进程的存活高可靠性，Slave(worker)进程所有的业务信号都 由主进程发出，Slave(worker)进程所有的超时任务都会被Master中止，属于非阻塞式任务模型。

• Keepalived 是Linux下面实现VRRP备份路由的高可靠性运行件。

基于Keepalived设计的服务模式能够真正做到主服务器和备份服务器故障时IP瞬间无缝交接。二者结合，可以构架出比较稳定的软件LB方案。

keepalived介绍

Keepalived是一个基于VRRP协议来实现的服务高可用方案，可以利用其来避免IP单点故障，类似的工具还有heartbeat、corosync、pacemaker。但是它一般不会单独出现，而是与其它负载均衡技术（如lvs、haproxy、nginx）一起工作来达到集群的高可用。
keepalived可以认为是VRRP协议在Linux上的实现，主要有三个模块，分别是core、check和vrrp。
core模块为keepalived的核心，负责主进程的启动、维护以及全局配置文件的加载和解析。
check负责健康检查，包括常见的各种检查方式。
vrrp模块是来实现VRRP协议的。

VRRP协议：
VRRP全称 Virtual Router Redundancy Protocol，即 虚拟路由冗余协议。可以认为它是实现路由器高可用的容错协议，即将N台提供相同功能的路由器组成一个路由器组(RouterGroup)，这个组里面有一个master和多个backup，但在外界看来就像一台一样，构成虚拟路由器，拥有一个虚拟IP（vip，也就是路由器所在局域网内其他机器的默认路由），占有这个IP的master实际负责ARP相应和转发IP数据包，组中的其它路由器作为备份的角色处于待命状态。master会发组播消息，当backup在超时时间内收不到vrrp包时就认为master宕掉了，这时就需要根据VRRP的优先级来选举一个backup当master，保证路由器的高可用。

在VRRP协议实现里，虚拟路由器使用 00-00-5E-00-01-XX 作为虚拟MAC地址，XX就是唯一的 VRID （VirtualRouter IDentifier），这个地址同一时间只有一个物理路由器占用。在虚拟路由器里面的物理路由器组里面通过多播IP地址224.0.0.18 来定时发送通告消息。每个Router都有一个 1-255 之间的优先级别，级别最高的（highest priority）将成为主控（master）路由器。通过降低master的优先权可以让处于backup状态的路由器抢占（pro-empt）主路由器的状态，两个backup优先级相同的IP地址较大者为master，接管虚拟IP。

nginx 双机高可用一般是通过虚拟IP（飘移IP）方法来实现的，基于Linux/Unix的IP别名技术。

双机高可用方法目前分为两种：

1）Nginx+keepalived 双机主从模式：即前端使用两台服务器，一台主服务器和一台热备服务器，正常情况下，主服务器绑定一个公网虚拟IP，提供负载均衡服务，热备服务器处于空闲状态；当主服务器发生故障时，热备服务器接管主服务器的公网虚拟IP，提供负载均衡服务；但是热备服务器在主机器不出现故障的时候，永远处于浪费状态，对于服务器不多的网站，该方案不经济实惠。

2）Nginx+keepalived 双机主主模式：即前端使用两台负载均衡服务器，互为主备，且都处于活动状态，同时各自绑定一个公网虚拟IP，提供负载均衡服务；当其中一台发生故障时，另一台接管发生故障服务器的公网虚拟IP（这时由非故障机器一台负担所有的请求）。这种方案，经济实惠，非常适合于当前架构环境。

项目拓扑

自下而上部署

安装Tomcat

yum install tomcat

安装管理界面
yum install tomcat-webapps tomcat-admin-webapps

systemctl start tomcat

修改Tomcat主页便于区分

yum安装的tomcat默认网页文件/usr/share/tomcat/webapps/ROOT/index.jsp

[root@localhost ~]# echo '<h1>tomcat2</h1>' > /usr/share/tomcat/webapps/ROOT/index.jsp
[root@localhost ~]# systemctl restart tomcat

Nginx负载均衡

yum -y install nginx

vi /etc/nginx/nginx.conf


  include /etc/nginx/conf.d/*.conf;
     upstream tomcatserver {
         server 192.168.158.40:8080;
         server 192.168.158.50:8080;
     }

    server {
        listen       80 default_server;
        listen       [::]:80 default_server;
        server_name  _;
        root         /usr/share/nginx/html;
      location / {
          root html;
          index index.html index.htm;
          proxy_pass http://tomcatserver;
          #反向代理到设置的tomcat服务器地址池里
}

负载均衡配置完成

keepalivd服务

nginx1

yum -y install keepalived
[root@master ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived          #全局定义

global_defs {
   notification_email {   #指定keepalived在发生事件时(比如切换)发送通知邮件的邮箱
     xiaochong@then.com   #设置报警邮件地址，可以设置多个，每行一个。 需开启本机的sendmail服务
     109971736883@qq.com
   }
   notification_email_from xiaochong@then.com  #keepalived在发生诸如切换操作时需要发送email通知地址
   smtp_server 127.0.0.1                        #指定发送email的smtp服务器
   smtp_connect_timeout 30                      #设置连接smtp server的超时时间
   router_id HAmaster-130   #运行keepalived的机器的一个标识，通常可设为hostname。故障发生时，发邮件时显示在邮件主题中的信息。
}

vrrp_script chk_http_port {      #检测nginx服务是否在运行。有很多方式，比如进程，用脚本检测等等
    script "/etc/keepalived/chk_nginx.sh"   #这里通过脚本监测
    interval 2                   #脚本执行间隔，每2s检测一次
    weight -5                    #脚本结果导致的优先级变更，检测失败（脚本返回非0）则优先级 -5
    fall 2                    #检测连续2次失败才算确定是真失败。会用weight减少优先级（1-255之间）
    rise 1                    #检测1次成功就算成功。但不修改优先级
}

vrrp_instance VI_1 {    #keepalived在同一virtual_router_id中priority（0-255）最大的会成为master，也就是接管VIP，当priority最大的主机发生故障后次priority将会接管
    state MASTER    #指定keepalived的角色，MASTER表示此主机是主服务器，BACKUP表示此主机是备用服务器。注意这里的state指定instance(Initial)的初始状态，就是说在配置好后，这台服务器的初始状态就是这里指定的，但这里指定的不算，还是得要通过竞选通过优先级来确定。如果这里设置为MASTER，但如若他的优先级不及另外一台，那么这台在发送通告时，会发送自己的优先级，另外一台发现优先级不如自己的高，那么他会就回抢占为MASTER
    interface ens33          #指定HA监测网络的接口。实例绑定的网卡，因为在配置虚拟IP的时候必须是在已有的网卡上添加的
    mcast_src_ip 192.168.158.20  # 发送多播数据包时的源IP地址，这里注意了，这里实际上就是在哪个地址上发送VRRP通告，这个非常重要，一定要选择稳定的网卡端口来发送，这里相当于heartbeat的心跳端口，如果没有设置那么就用默认的绑定的网卡的IP，也就是interface指定的IP地址
    virtual_router_id 51         #虚拟路由标识，这个标识是一个数字，同一个vrrp实例使用唯一的标识。即同一vrrp_instance下，MASTER和BACKUP必须是一致的
    priority 101                 #定义优先级，数字越大，优先级越高，在同一个vrrp_instance下，MASTER的优先级必须大于BACKUP的优先级
    advert_int 1                 #设定MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位是秒
    authentication {             #设置验证类型和密码。主从必须一样
        auth_type PASS           #设置vrrp验证类型，主要有PASS和AH两种
        auth_pass 1111           #设置vrrp验证密码，在同一个vrrp_instance下，MASTER与BACKUP必须使用相同的密码才能正常通信
    }
    virtual_ipaddress {          #VRRP HA 虚拟地址 如果有多个VIP，继续换行填写
        192.168.158.100
    }

track_script {                      #执行监控的服务。注意这个设置不能紧挨着写在vrrp_script配置块的后面（实验中碰过的坑），否则nginx监控失效！！
   chk_http_port                    #引用VRRP脚本，即在 vrrp_script 部分指定的名字。定期运行它们来改变优先级，并最终引发主备切换。
}
}

vrrp_instance VI_2 {
    state BACKUP
    interface ens33
    virtual_router_id 52
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.158.200
    }
}

nginx2

[root@backup ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
notification_email {
xiaochong@then.com
10997173638883@qq.com
}

notification_email_from xiaochong@then.com
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id HAbackup-129
}

vrrp_script chk_http_port {
    script "/etc/keepalived/chk_nginx.sh"
    interval 2
    weight -5
    fall 2
    rise 1
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    mcast_src_ip 192.168.158.30
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.158.100
    }

track_script {
   chk_http_port
}

}

vrrp_instance VI_2 {
    state MASTER
    interface ens33
    virtual_router_id 52
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.158.200
    }
}

服务监控脚本

[root@backup ~]# cat /etc/keepalived/chk_nginx.sh
#!/bin/bash
counter=$(ps -C nginx --no-heading|wc -l)
echo "$counter"
if [ "${counter}" = "0" ]; then
    /usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf
    sleep 2
    counter=$(ps -C nginx --no-heading|wc -l)
    if [ "${counter}" = "0" ]; then
        /etc/init.d/keepalived stop
    fi
fi

故障模拟

[root@master ~]# systemctl restart keepalived
[root@master ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:f9:1b:fa brd ff:ff:ff:ff:ff:ff
    inet 192.168.158.20/24 brd 192.168.158.255 scope global ens33
       valid_lft forever preferred_lft forever
    inet 192.168.158.100/32 scope global ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::2dc2:e89c:f27e:354f/64 scope link
       valid_lft forever preferred_lft forever
3: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN qlen 1000
    link/ether 52:54:00:62:86:87 brd ff:ff:ff:ff:ff:ff
    inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
       valid_lft forever preferred_lft forever
4: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc pfifo_fast master virbr0 state DOWN qlen 1000
    link/ether 52:54:00:62:86:87 brd ff:ff:ff:ff:ff:ff

[root@backup ~]# systemctl start keepalived.service
[root@backup ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:7e:c9:f2 brd ff:ff:ff:ff:ff:ff
    inet 192.168.158.30/24 brd 192.168.158.255 scope global ens33
       valid_lft forever preferred_lft forever
    inet 192.168.158.200/32 scope global ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::c90f:7a75:25e9:5ca3/64 scope link
       valid_lft forever preferred_lft forever
3: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN qlen 1000
    link/ether 52:54:00:7e:c8:34 brd ff:ff:ff:ff:ff:ff
    inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
       valid_lft forever preferred_lft forever
4: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc pfifo_fast master virbr0 state DOWN qlen 1000
    link/ether 52:54:00:7e:c8:34 brd ff:ff:ff:ff:ff:ff

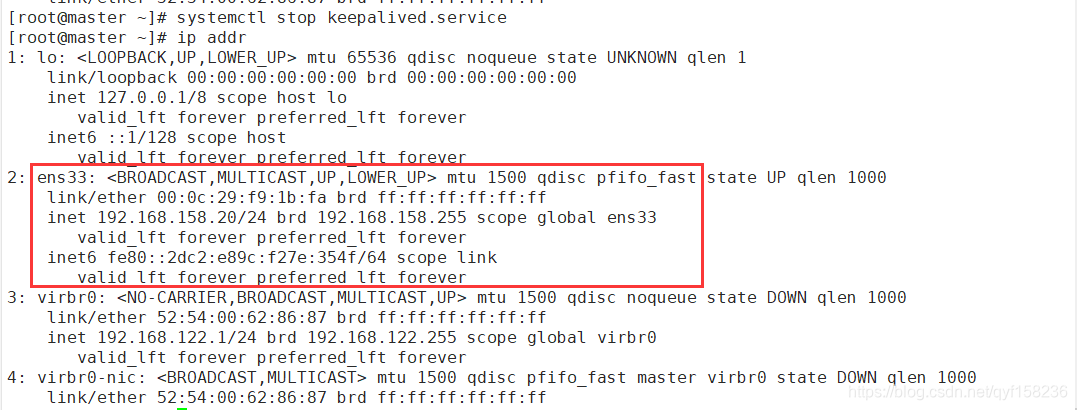

停止masterkeepalived服务

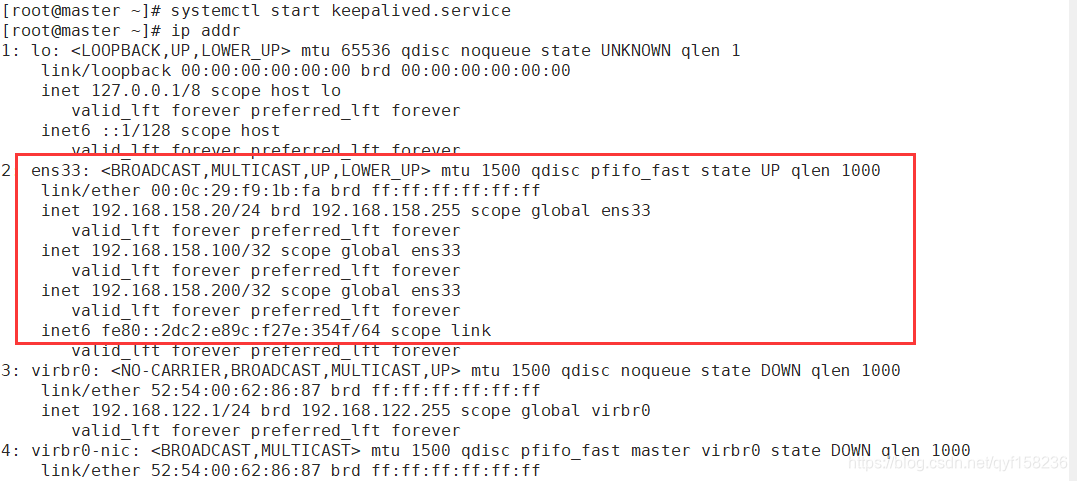

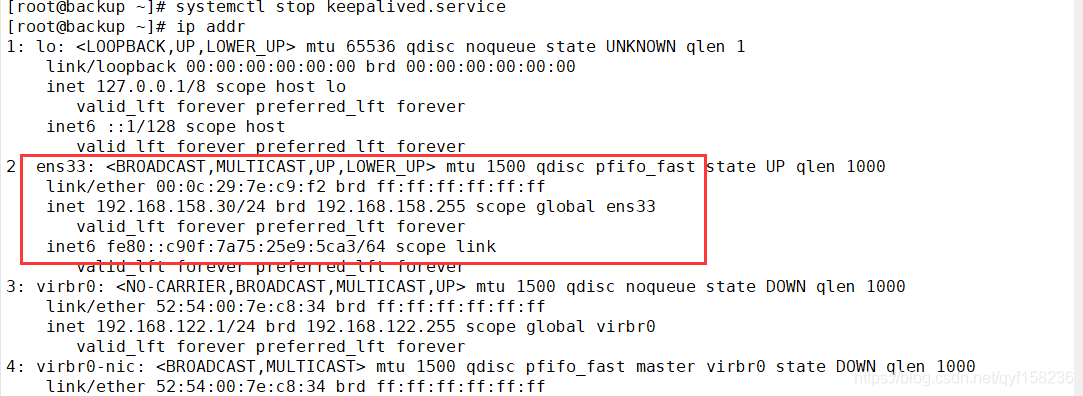

先启动masterkeepalived服务，停止backup服务器的keepalived服务

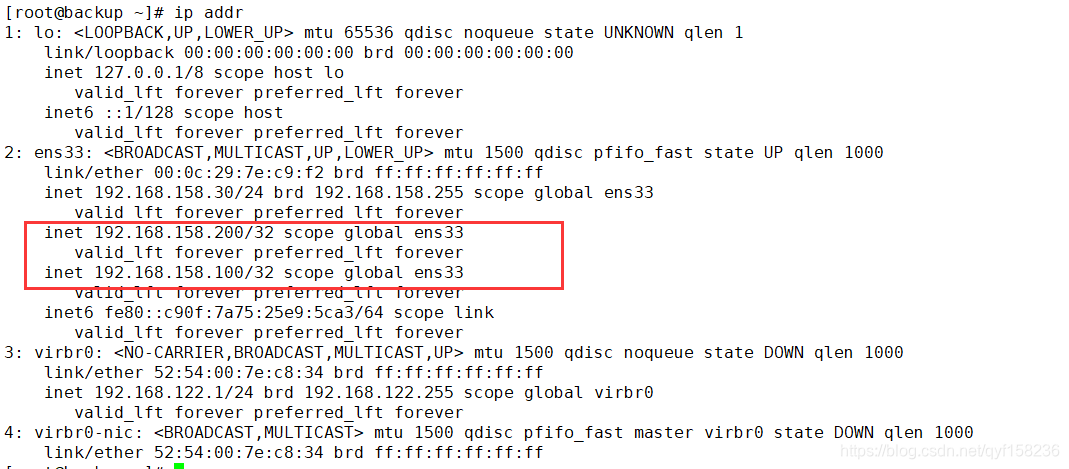

漂移地址同样迁移过去
