先复习：概念阶段到底包含哪些活动？

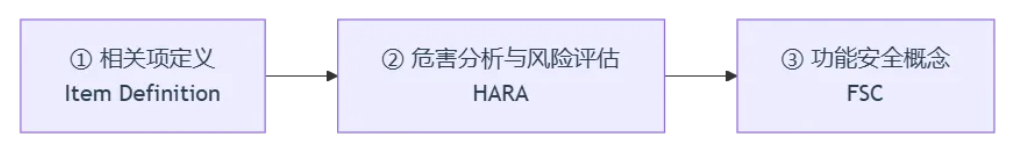

根据ISO 26262-3（概念阶段），概念阶段包含三大核心活动：

概念阶段的本质就是：在相对抽象的逻辑功能层面，通过安全分析提出功能安全开发最初的安全需求。

简单说就是三件事：

1. 相关项定义 → “我们要分析什么？”
2. HARA分析 → “它出事了会怎样？风险多大？”
3. 功能安全概念 → “我们要做什么来防止？”

今天我们就把这三件事，用ACC系统完整走一遍。

第一步：相关项定义（Item Definition）

目标：说清楚“我们要分析的是什么系统”，画出它的边界和接口。

ACC系统的相关项定义

相关项名称：自适应巡航控制（ACC）系统

功能描述：ACC系统能够自动调整车速，以保持与前车的安全距离。

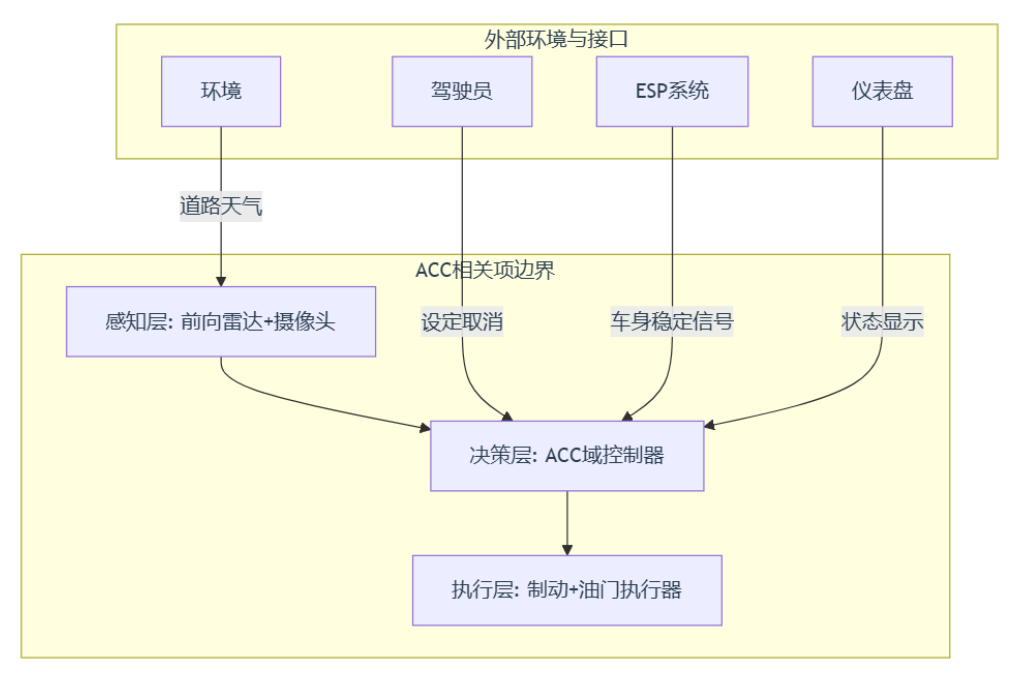

系统边界：

关键接口：

接口方向	接口对象	交互内容
➡️ 输入	前向雷达	目标车辆距离、相对速度
➡️ 输入	前向摄像头	车道线、目标车辆识别
➡️ 输入	ESP系统	车身稳定状态、轮速信号
➡️ 输入	驾驶员	按键设定/取消、车速设定
⬅️ 输出	发动机/制动	扭矩请求、制动压力请求
⬅️ 输出	仪表盘	当前状态显示、报警信息

约束条件：

• 仅在铺装路面可用
• 能见度≥50m
• 车速范围0-130km/h
• 依赖ESP系统正常工作

这一步的输出是一份《相关项定义说明书》——它是后续所有安全活动的“地基”。

🔍 第二步：HARA分析——危害识别与场景构建

目标：找出ACC系统所有可能的危害事件。

ACC系统的危害识别

根据ISO 26262标准，ACC系统可能存在以下几类危害：

危害类别	具体描述
🔴 传感器故障	雷达或摄像头失效，无法正确监测前车距离或速度
🔴 软件错误	系统软件缺陷导致ACC控制逻辑错误，车速控制不当
🔴 过度信任	驾驶员过分依赖ACC，紧急情况下反应不及时
🔴 恶劣天气	大雨、大雪或浓雾影响传感器性能
🔴 静止目标识别	ACC无法识别静止或缓慢移动的目标
🔴 弯道性能	急弯中无法维持与前车的安全距离

构建危害事件（危害 + 驾驶场景）

以 “非预期急刹车” 这个危害为例，匹配不同的驾驶场景：

危害事件ID	功能异常	驾驶场景	潜在后果
HE-001	非预期急刹车	高速公路，120km/h，晴天	后车追尾，可能致命
HE-002	非预期急刹车	高速公路，120km/h，雨天	后车追尾+侧滑
HE-003	非预期急刹车	城市道路，30km/h，夜间	后车轻微追尾
HE-004	非预期急刹车	停车场，5km/h	基本无伤害

关键洞察：同一个功能异常（非预期急刹车），在不同的驾驶场景下，风险等级天差地别。

第三步：HARA分析——S/E/C评分与ASIL判定

目标：对每个危害事件进行S/E/C评分，确定ASIL等级。

三维评分与ASIL判定

危害事件	S（严重度）	E（暴露率）	C（可控性）	ASIL
HE-001：高速+晴天+急刹车	S3（致命）	E4（几乎每次）	C3（难以控制）	D
HE-002：高速+雨天+急刹车	S3（致命）	E3（每月几次）	C3（难以控制）	C
HE-003：城市+急刹车	S2（重伤）	E4（几乎每次）	C2（一般可控）	B
HE-004：停车场+急刹车	S0（无伤害）	E2（偶尔）	C1（极易控制）	QM

💡 注意：如果S、E、C中有一项为0，直接判为QM——不需要功能安全措施。

第四步：输出安全目标（Safety Goal）

目标：针对每个危害事件，制定顶层的安全要求。

安全目标必须遵循 SMART原则——具体、可测量、可实现、相关、有时限。

ACC系统的安全目标清单

危害事件	ASIL	安全目标
HE-001	D	ACC系统应避免在非必要情况下输出超过阈值的减速度请求，安全状态为退出ACC并发出声光报警，FTTI ≤ 100ms
HE-002	C	ACC系统在恶劣天气条件下应检测环境状态，在不可靠时主动降级或退出
HE-003	B	ACC系统在城市低速场景下的减速度请求应限制在安全范围内

多个危害事件可以合并为一个安全目标，ASIL等级取最高值。

第五步：功能安全概念（FSC）

目标：从安全目标导出功能安全需求（FSR），并分配至系统架构。

从SG导出FSR

以 SG-01（防止非预期急刹车，ASIL-D）为例：

用FTA方法倒推：什么原因会导致“非预期急刹车”？

• 传感器误判（雷达把阴影当成了障碍物）
• 控制器计算错误（安全距离算错了）
• 执行器失控（刹车指令执行过度）
• 通信故障（CAN信号被干扰）

针对每个原因，制定FSR：

ID	功能安全需求	分配给谁	ASIL
FSR-01	雷达传感器应能正确检测前方目标，距离误差≤±2m	雷达模块	D
FSR-02	控制器应正确计算安全跟车距离，响应时间<300ms	域控制器	D
FSR-03	执行器应限制最大减速度不超过X m/s²	制动执行器	D
FSR-04	系统应监控CAN通信，检测到异常时在50ms内进入安全状态	通信模块	D

定义安全状态和FTTI

安全目标	安全状态	FTTI
SG-01（非预期急刹车）	退出ACC，声光报警，恢复手动控制	≤ 100ms
SG-02（恶劣天气降级）	降级为普通定速巡航，提示驾驶员	≤ 200ms

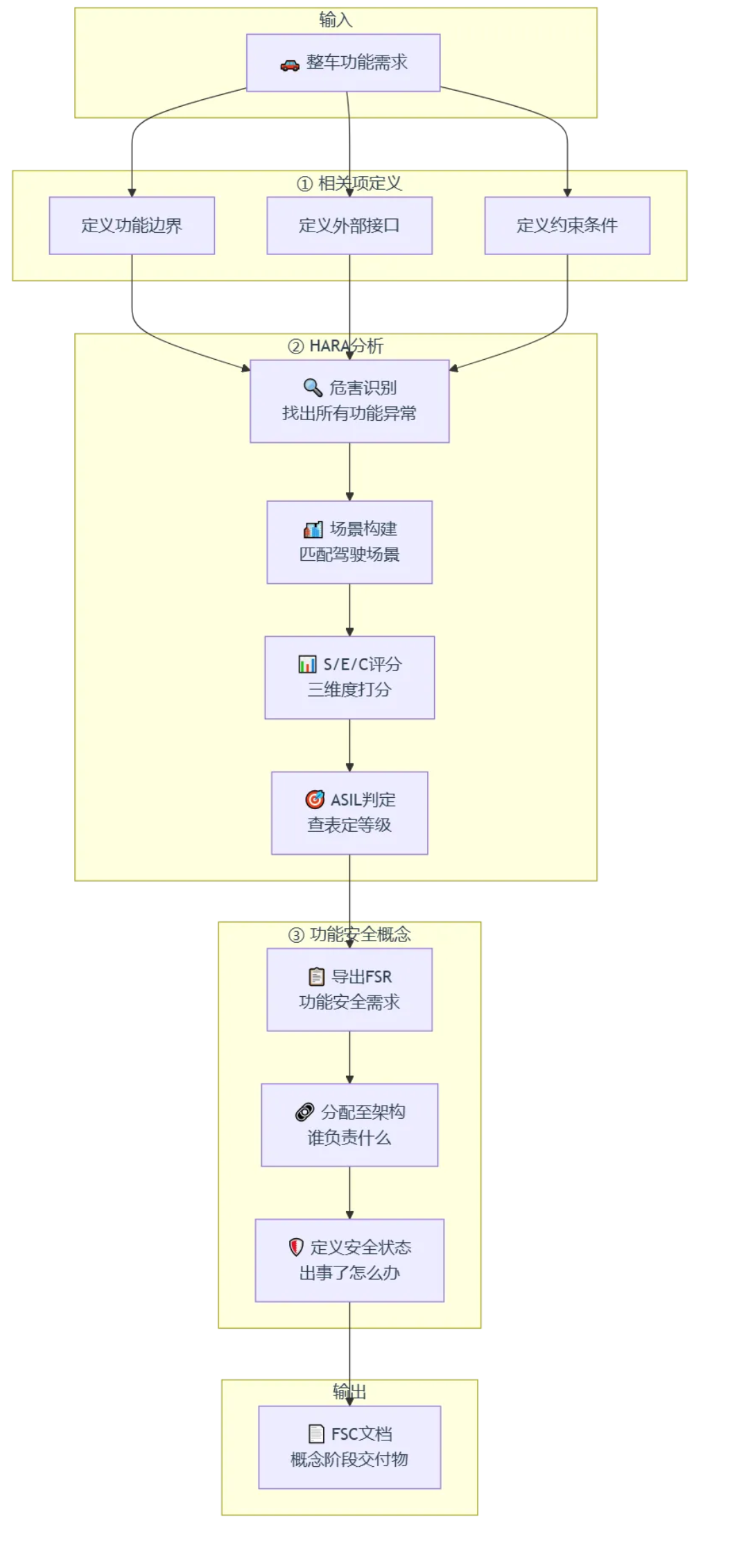

概念阶段全流程总览图

把以上五个步骤串起来，就是概念阶段的完整流程图：
