什么是工业设备监控系统？

工业设备监控系统是指通过传感器、网关和软件平台，对工厂产线、车间设备、机房机柜等现场设备的运行状态进行实时数据采集、可视化展示、异常告警和远程控制的一体化系统。一套完整的设备监控系统通常涵盖数据采集层、网络传输层和平台应用层三个层级。

在中小制造工厂、车间产线、无人值守机房、分布式设备现场，设备运维一直存在现实难题：温湿度、电流、开关量等关键运行数据分散在不同品牌PLC与仪表之中，高度依赖现场人工巡检。夜间无人值守场景下，设备过热、跳闸、停机故障很难被及时发现，一旦发生会直接造成物料报废、生产订单延误。

行业长期采用的解决方案是搭建SCADA系统或定制化监控大屏系统，将现场设备数据统一汇聚至可视化平台做集中监控与管理。

但传统定制模式下，各品牌设备协议对接调试周期漫长，整体交付往往需要数月；定制大屏投入高昂，后续点位调整、看板改版均需要重新排期并产生额外费用，很难适配企业需求。

方案概述：基于IoT低代码平台的设备监控系统实现

萤石蓝海AIoT一站式工作台正式上线智慧工厂设备监控大屏系统，支持第三方工业物联网网关设备以MQTT协议接入

工厂现场已有的各品牌物联网网关，无需替换硬件，只要提供协议契约即可统一接入同一套监控大屏。

协议契约由用户自定义，设备点位、数据类型、单位、读写权限全部由用户的协议契约文件决定，平台不限定协议类型，用户自主上传或口述协议契约，AI 据此生成代码。

以工业物联网网关作为数据采集入口，数天内即可搭建一套完整的设备监控系统，覆盖数据采集、实时可视化、远程控制、异常告警、运维追溯全链路能力。

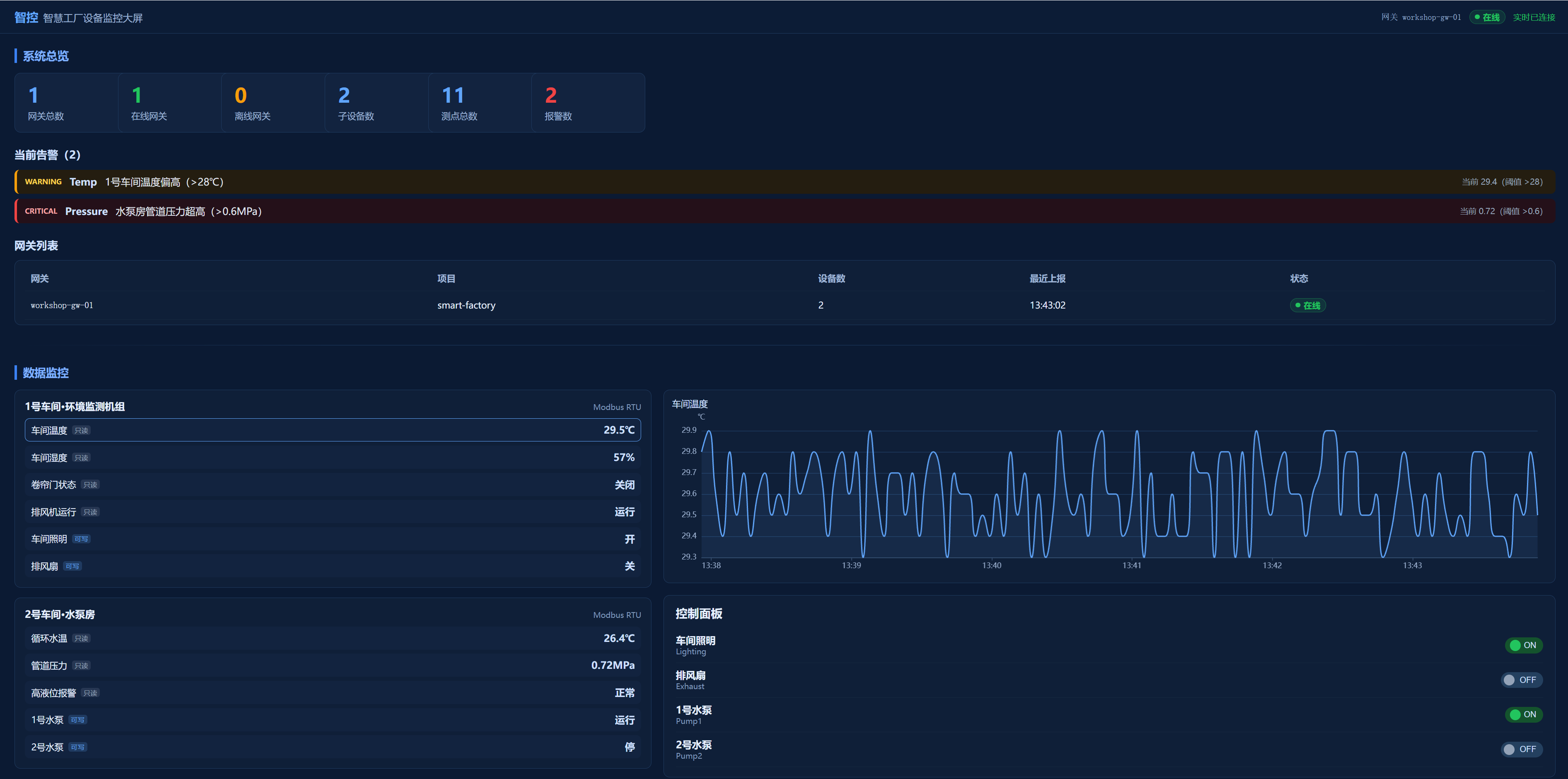

[设备监控大屏系统—智慧数字大屏（仅作示意）]

一、整体实现架构设计

整套系统采用三层架构设计，从现场数据采集、网络传输到平台可视化应用，形成完整闭环链路，适配各类工业现场复杂环境。

1. 终端感知层（现场设备采集）

现场温湿度传感器、开关量输入（DI）、开关量输出（DO）、电表及各类仪表设备，通过 Modbus 等工业协议接入工业物联网网关，完成设备运行数据与工作状态的实时采集。

支持的设备类型包括：

• 环境传感器：温湿度、烟感、水浸、红外

• 电气仪表：电流、电压、功率、电能表

• 开关量设备：DI/DO模块、继电器、接触器

• PLC设备：主流品牌PLC数据读取与控制

2. 传输接入层（工业物联网网关）

现场全部设备数据统一汇聚至工业网关，支持有线、4G 双链路备份上云，适配车间、野外现场网络不稳定场景。数据通过 MQTT协议加密完成上送；网关具备掉线自动重连能力，依托 LWT 遗嘱机制，精准判定网关以及下位设备的在离线状态。

核心特点：不限定网关品牌与型号，支持市面主流工业物联网网关设备接入；网关上报协议由用户契约定义，平台不预设固定协议格式。

3. 平台应用层（智慧工厂监控大屏）

基于萤石蓝海AIoT一站式工作台生成可视化监控大屏，可按需选配实时监控、数据看板、远程控制、告警中心、设备管理、运维审计等功能模块。实现设备点值实时刷新、异常告警推送、远程开关控制、数据统计、运维追溯一体化管理。

同时支持自然语言对话迭代，可随时调整业务需求，完成快速迭代重新部署。功能模块支持按需裁剪，可满足从少量点位数据采集，到完整监控中心建设的不同业务规模。

二、方案核心能力说明

1. 支持第三方工业网关设备接入，保护工厂存量资产

萤石蓝海AIoT一站式工作台支持第三方工业网关设备以MQTT协议接入。无需替换已有硬件，只要提供合规协议契约，即可统一接入同一套监控大屏，降低工厂数字化改造的硬件投入门槛。

2. 应用协议自定义，不限定应用协议

平台不预设固定协议格式，用户根据现场设备实际情况自主定义协议契约，可适配工厂多品牌、多协议的复杂现场环境。

3. 零等待并行开发，消除项目空窗期

开发工作不依赖真机设备在线。在设备尚未安装、尚未到货阶段，即可基于模拟数据完成整套应用的开发验证，消除"等设备、等现场、等联调"的项目空窗期。

若暂时无法获取正式设备协议，可依据业务口述点位需求生成草稿契约开展开发工作，后续直接替换正式契约文件即可上线，真正实现零等待开发。

4. 契约确定性生成，保障输出可控

AI以契约文档为基准生成业务代码，等同于依据接口文档自动编码，输出结果可预期、可复现，规避点位虚构、参数错误等问题，从源头保障数据解析、控制指令下发的可靠性。

5. 协议契约可复用，压缩交付周期

设备点表、别名、单位、量程、读写权限全部沉淀至标准协议契约文件。开展新项目、扩展现场点位，仅需替换契约文件即可完成适配，无需重新开发业务代码，项目交付周期由数月压缩至数天。

6. 安全闭环管控，远程运维可追溯

针对现场 DO 开关量等可写点位下发远程控制指令，内置"准备 — 二次确认 — 执行" 完整操作闭环。叠加权限校验、可写点校验、设备回执确认、全流程审计留痕机制，前端不存储连接凭据。

针对泵、阀、加热装置等高风险执行器预留联锁校验位，由现场工艺人员补充业务安全边界，兼顾远程运维能力与生产安全。

三、传统SCADA vs AI低代码方案对比

对比维度	传统SCADA定制方案	萤石蓝海AIoT一站式工作台
交付周期	2-6个月（需求→开发→联调→上线）	3-7天（协议契约→AI生成→模拟验证→上线）
硬件兼容性	需逐个开发驱动，支持设备有限	任意支持MQTT的网关均可接入，协议自定义
开发依赖	必须有真机设备联调	支持模拟数据开发，设备到位后直接替换
变更成本	新增点位/改版均需重新排期，额外付费	对话式修改，即时生效，变更成本趋近于零
人力投入	前端+后端+嵌入式，3-5人团队	1人即可完成全链路搭建
安全机制	需额外开发审计与权限体系	内置操作闭环+权限校验+审计留痕
总体成本	高（人天报价+维护费+变更费）	低（积分制计费，按需使用）

四、实际落地功能说明

1. 全域设备实时监控

多设备点位实时预览展示，温湿度指标采用曲线、仪表盘组件可视化呈现；开关量通过状态灯区分开闭状态。数据通过 WebSocket 实时推送，秒级自动刷新页面。

支持按照网关、车间、产线做设备分区管理，网关、设备、通信链路的在线离线状态直观展示，异常点位高亮标红提示。

2. 分级分类异常告警

告警事件统一汇总，完成分类分级管理。每一条告警记录包含发生时间、关联设备、点位编号、异常类型。

告警范畴覆盖：

• 网关掉线告警

• 设备离线告警

• 数据上报超时告警

• 业务点位越限告警

支持大屏弹窗提醒、移动端消息推送，告警支持标记处置、归档。

[设备监控大屏系统—远程控制与告警中心（仅示意）]

3. 远程控制与操作审计台账

针对现场可写点位下发远程开关指令，执行流程严格执行准备—二次确认—执行闭环。完整记录操作人、操作时间、目标点位、执行回执结果，形成可追溯运维审计台账。

高危执行器预留联锁校验位，由现场工艺人员配置安全边界。

4. 运行数据管理看板

汇集网关总数量、在线设备数量、点位总量、告警事件分布、远程控制操作记录等多维度统计指标。提供设备运行、运维操作相关统计报表，支持按时间段、按设备维度查询与筛选。

[设备监控大屏系统—数据的统计与管理（仅示意）]

5. 网关与设备可统一管理

支持网关新增、编辑，查看网关链路连接状态；统一管理网关下挂设备与点位，直观查看在线离线状态。

协议契约可视化管理，多工厂、多车间、多产线支持分组管理。设备运行数据、告警事件、控制操作记录支持标准化导出，可对接工厂 MES、能耗管理平台，满足工业数字化改造以及生产全流程追溯的业务诉求。

完整业务闭环链路

现场传感器采集数据 → 工业网关上传平台 → 平台解析点位并识别异常 → 大屏弹窗告警 + 移动端消息推送 → 运维人员查阅实时数据确认故障 → 远程下发控制指令或开展现场处置 → 获取设备执行回执 → 告警事件闭环归档 → 操作记录存入运维审计台账。

五、快速落地实操指南

基于萤石蓝海AIoT一站式工作台搭建工厂监控大屏系统，需包括以下核心步骤：

操作流程

1. 登录萤石蓝海AIoT一站式工作台

2. 点击左侧菜单「新建项目」

3. 填写项目名称与项目描述

4. 选择应用类型组合：设备接入 + 监控大屏，确认创建，系统自动初始化项目沙箱环境

5. 选用设备接入技能，上传 / 口述设备协议契约，AI 自动生成对应业务代码

6. 持续输入修改意见，实现业务增量迭代

7. 设备未就位阶段，使用模拟数据跑通完整业务链路，完成预览验证

8. 执行打包构建、部署与实例管理；物理设备就位后替换正式契约文件，完成真机对账，正式上线业务

对话生成的需求输入参考

1. 基础需求描述：

2. 页面整体布局：

3. 核心基础功能：

4. 智能告警中心：

5. 界面设计要求：

六、项目费用参考（软件部分）

对比传统集成商定制模式，传统方案多以人天核算报价，迭代变更会产生额外费用。萤石蓝海AIoT一站式工作台采用协议契约驱动 + AI代码生成模式，软件投入成本、项目交付周期均得到显著优化。

费用构成：

• 系统定制开发生成费用（一次性费用）

• 部署运维年费用

• 萤石开放平台套餐年费用

总结

中小型工厂与分布式站点的设备数字化监控，长期受开发周期长、成本高、迭代困难制约。萤石蓝海AIoT一站式工作台支持第三方工业网关设备接入，通过协议契约驱动的开发模式，打破真机设备对开发工作的约束，将原本数月级别的定制工作压缩至数天，在兼容异构存量硬件的同时保障远程运维的安全性、可追溯性，为工厂设备数字化监控提供轻量化实现路径。
