在瑞芯微Rockchip平台上做 MIPI DSI屏幕适配，几乎是每个嵌入式工程师都绕不开的一课：原理图信号怎么看、设备树节点怎么配、驱动代码从哪下手、安卓主屏为什么黑着但内核log却正常……问题往往卡在"差一层没打通"。

为此，我们基于RK3576开发板（触觉智能Purple Pi OH2），以Android14系统为例，整理出这份从原理图到屏幕点亮的完整实战指南，把MIPI DSI显示链路上每一个关键节点都拆开讲透。

受篇幅所限，全文分上下两篇连载：

• 👉上篇内容聚焦"打地基"：硬件概述、MIPI DSI基础概念、原理图分析、RK3576 显示子系统架构、设备树配置详解；

• 👉下篇内容聚焦"上手"：Panel/DSI Host 驱动分析、Android14显示配置、不同面板移植方法、调试与问题排查。

建议收藏，对着板子边读边调，点亮你的第一块屏。

1.硬件概述

• Purple Pi OH2开发板

Purple Pi OH2是基于瑞芯微RK3576 SoC设计的开发板，也是作为触觉智能RK3576核心板SOM7609的评估板，核心规格如下：

项目	规格
SoC	Rockchip RK3576
CPU	4×Cortex-A72 + 4×Cortex-A53
GPU	Mali-G52 MC3
NPU	6 TOPS
RAM	4GB/8GB/16GB LPDDR4/LPDDR5
存储	eMMC 5.1 + Micro SD+M.2
显示接口	MIPI DSI（4-lane）、HDMI2.1、DP1.4（USB-C Alt Mode）
显示分辨率	最高4K@120fps（HDMI2.1）、MIPI DSI支持1200×1920等

• RK3576的显示能力

RK3576显示控制器核心能力：

•1个主VOP（视频输出处理器）、1个轻量VOPL

•最多4路显示管道：VP0/VP1/VP2/VOPL

•兼容MIPI DSI（V1.3，支持DSI2）、HDMI2.1、eDP1.3、DP1.4、RGB/LVDS并行接口

•支持ARC音频同步

•支持双屏异显、三屏异显

•

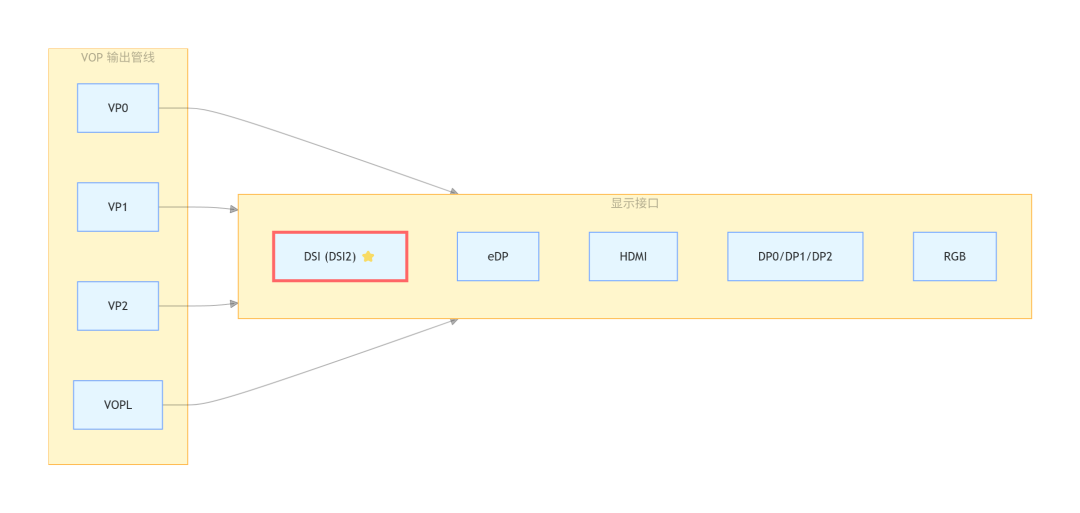

  显示接口路由

VOP管线可自由路由至各类显示接口，本开发板MIPI DSI默认绑定VP1通道：

2.MIPI DSI基础概念

• 什么是MIPI DSI?

MIPI DSI（Display Serial Interface）是MIPI联盟推出的高速串行显示接口标准，采用差分信号传输，具备高速、低功耗、抗干扰强的特性。

• DSI物理层（D-PHY）

底层基于MIPI D-PHY，核心组成：

1.差分信号：D_P、D_N成对传输

2.专用时钟通道、1~4组可选数据通道

3.两种工作模式

•HS高速模式：传输像素数据，差分电压约200mV

•LP低功耗模式：下发控制指令，单端电压0~1.2V

• DSI像素格式

格式	标识符	说明
RGB888	MIPI_DSI_FMT_RGB888	24bpp，项目默认使用
RGB666	MIPI_DSI_FMT_RGB666	18bpp松散排列
RGB666_PACKED	MIPI_DSI_FMT_RGB666_PACKED	18bpp紧凑排列
RGB565	MIPI_DSI_FMT_RGB565	16bpp

本开发板默认配置：RGB888 24位色、4通道传输。

• DSI视频模式（Video Mode）

实时流式传输像素画面，分3种子模式：

1.Non-Burst Sync Pulses：独立HSYNC/VSYNC脉冲同步

2.Non-Burst Sync Events：同步事件包，无脉冲

3.Burst Mode：消隐区间全速传输，本项目采用

• DSI命令模式（Command Mode）

通过DCS显示指令集控制屏幕寄存器，带GRAM液晶屏常用；本板卡画面传输使用视频突发模式，屏幕初始化/熄屏流程下发DCS命令。

• DSI命令类型速查

设备树panel-init-sequence首字节区分指令类型：

首字节(hex)	类型	宏定义
05	DCS短写（无参数）	MIPI_DSI_DCS_SHORT_WRITE
15	DCS短写（单参数）	MIPI_DSI_DCS_SHORT_WRITE_PARAM
39	DCS长写	MIPI_DSI_DCS_LONG_WRITE
03	通用短写（无参数）	-
13	通用短写（单参数）	-
29	通用长写	-

• 标准初始化/退出序列示例

panel-init-sequence = [
    05 78 01 11    # 退出睡眠，延时120ms
    05 14 01 29    # 点亮屏幕，延时20ms
];
panel-exit-sequence = [
    05 00 01 28    # 关闭画面输出
    05 00 01 10    # 进入睡眠
];

• 字节指令格式说明

[指令类型] [延时ms] [参数长度] [命令/参数]

•Long Write格式：39 [延时] [数据长度] [指令] [载荷...]

3.原理图分析

• 原理图分页总览

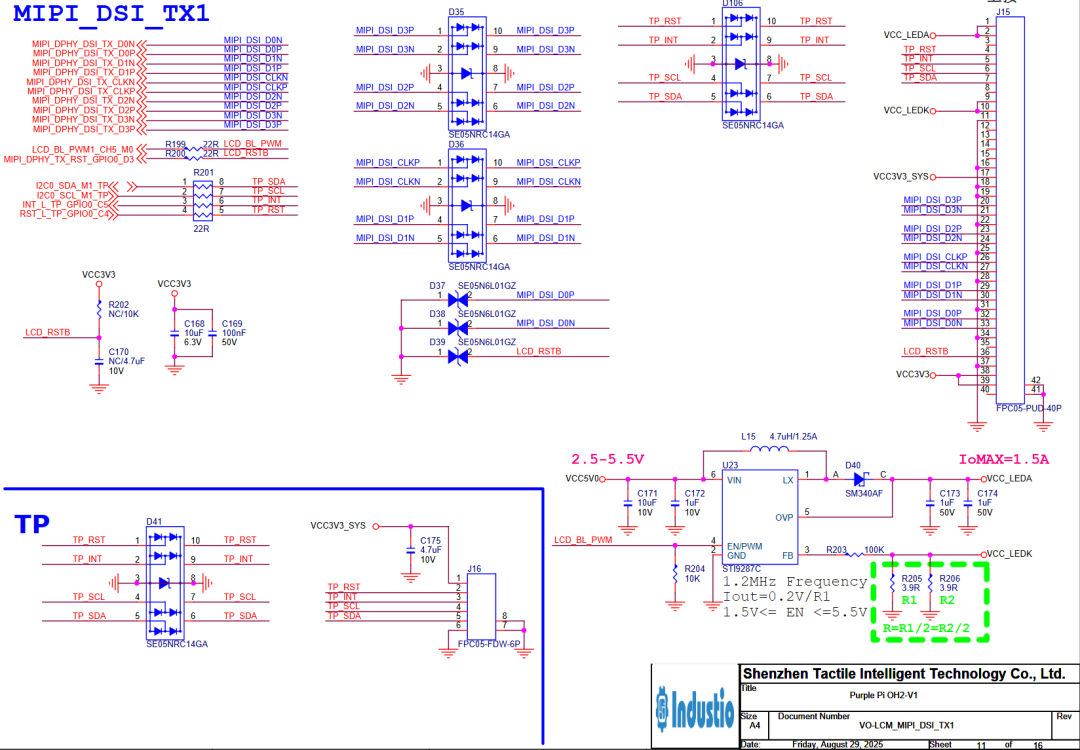

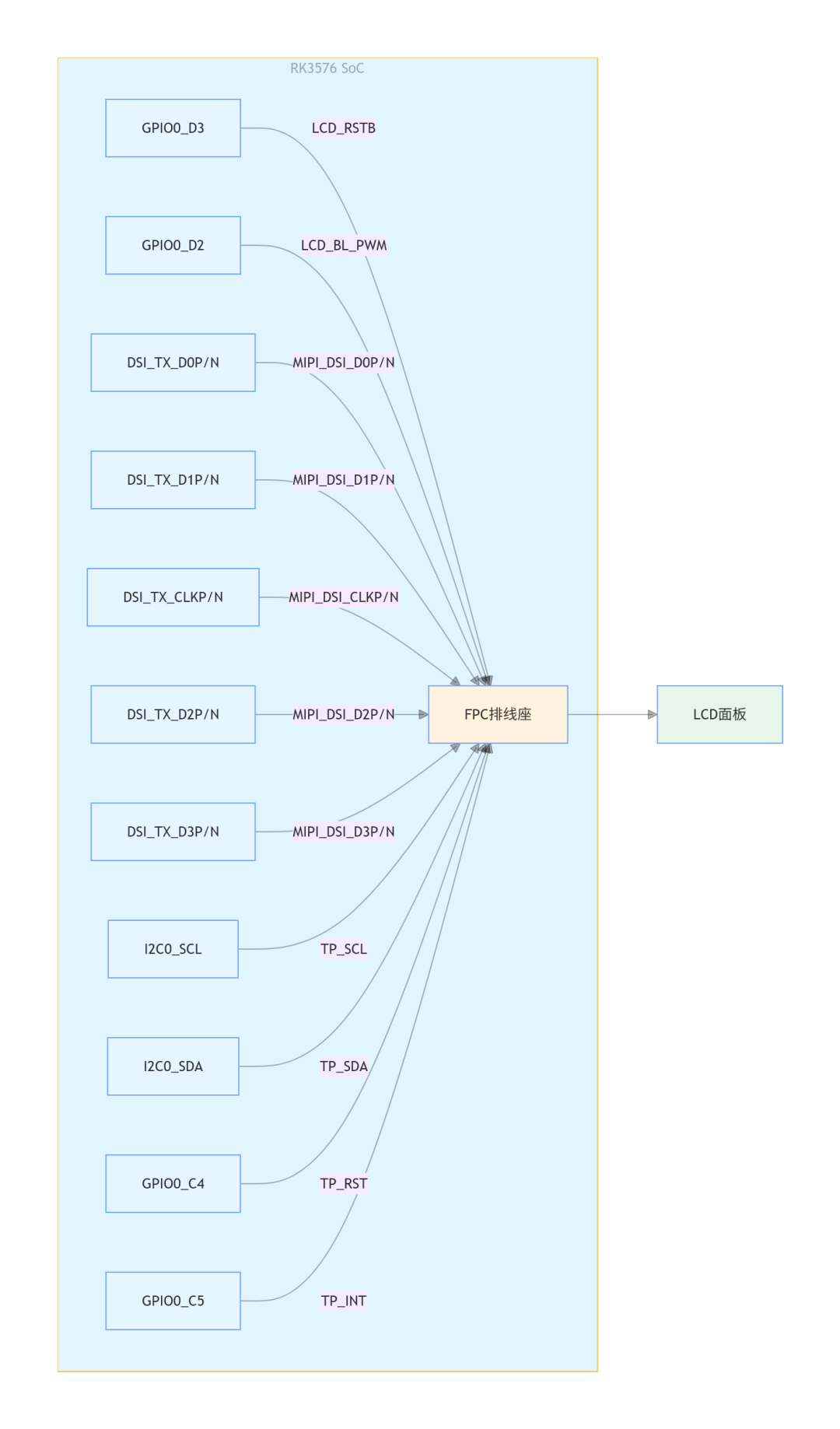

• DSI接口信号链路

• 关键硬件信号详解

屏幕复位LCD_RSTB：

•引脚：GPIO0_D3，复用多功能PAD

•电平逻辑：低电平复位，板载3.3V上拉，串联22Ω匹配电阻

•DTS配置：reset-gpios = <&gpio0 RK_PD3 GPIO_ACTIVE_LOW>;

背光PWM控制LCD_BL_PWM:

•引脚：GPIO0_D2，复用PWM1_CH5_M0

•PWM周期25000ns，对应40kHz频率，默认亮度200/255级

backlight: backlight {
    compatible = "pwm-backlight";
    pwms = <&pwm1_6ch_5 0 25000 0>;
    brightness-levels = <0 20 21 ... 255>;
    default-brightness-level = <200>;
};

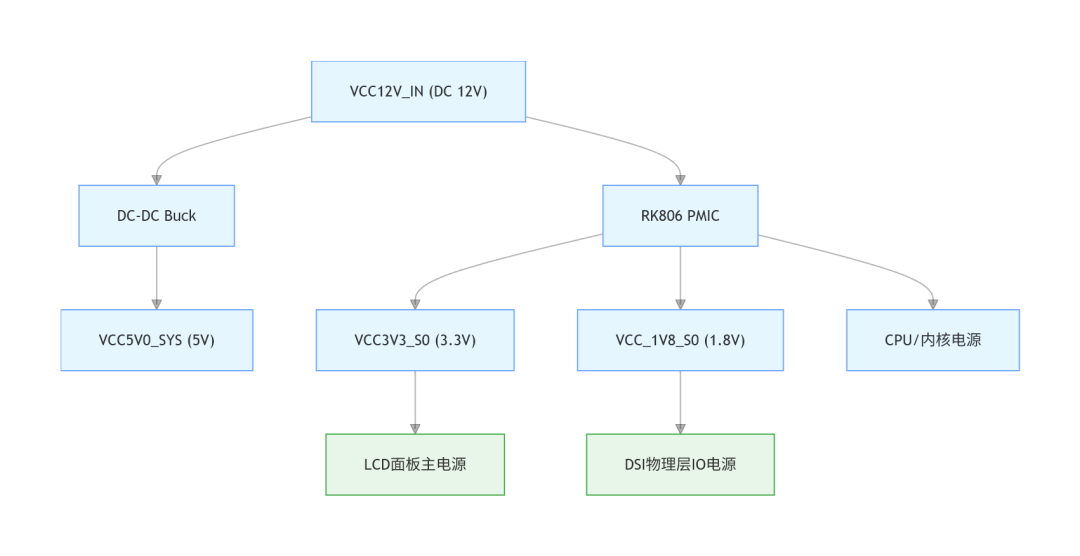

面板供电链路:

背光LED由3.3V经过接口VCC_LEDA/VCC_LEDK供电，部分面板自带片上LDO。

• 触摸电路（GT911）

•触控IC：汇顶GT911

•I2C总线：i2c0，7位地址0x14

•中断引脚：GPIO0_C5，低电平触发

•复位引脚：GPIO0_C4，高电平复位

4. RK3576显示子系统架构

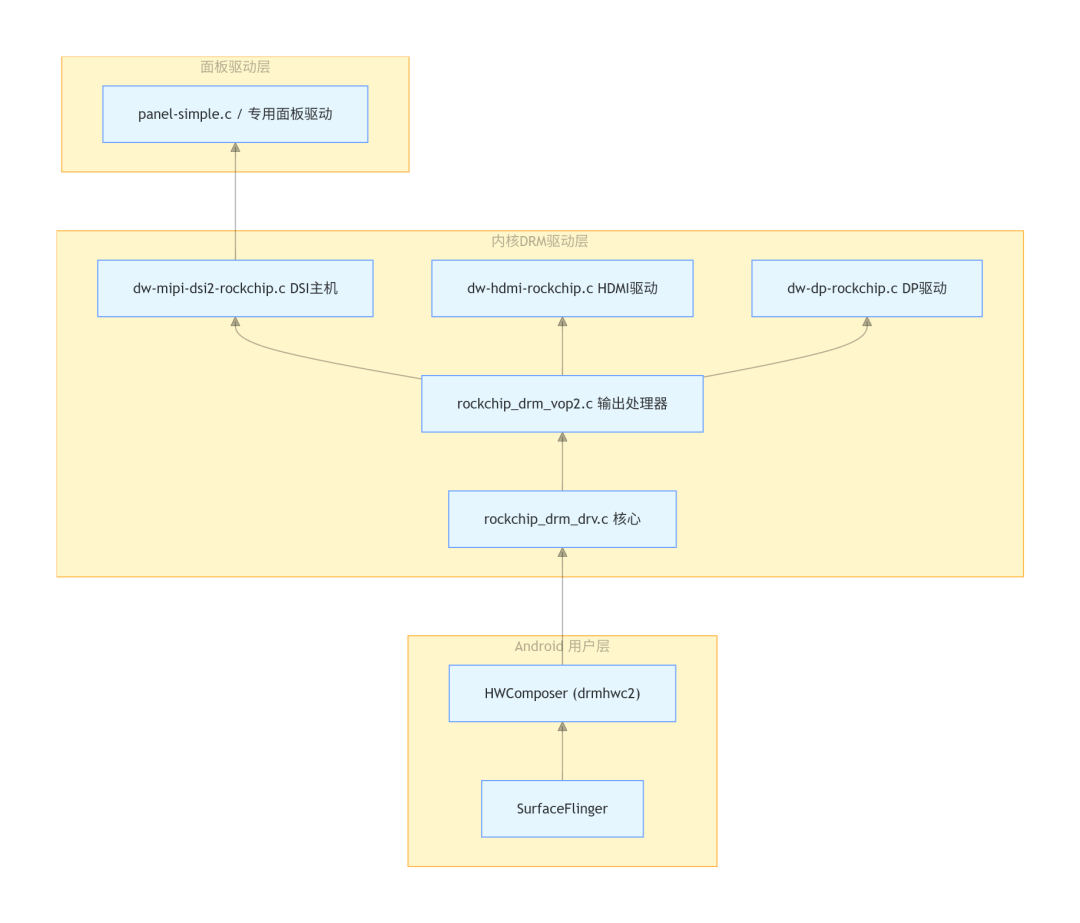

• 软件分层总览

• VOP管道（CRTC）

RK3576双VOP架构：

1.主VOP：支持4K、多图层、AFBC压缩

2.VOPL轻量处理器：适配小分辨率副屏


管道分配惯例：

•VP0：HDMI/DP主屏

•VP1：MIPI DSI/eDP（本开发板使用）

•VP2：RGB/LVDS副屏

•VOPL：低功耗小屏、自刷新面板

• 显示路由配置逻辑

路由节点定义VP与显示控制器绑定关系，DSI固定绑定VP1：

display_subsystem: display-subsystem {
    route {
        route_dsi: route-dsi {
            status = "disabled";
            connect = <&vp1_out_dsi>;
            logo,uboot = "logo.bmp";
            logo,kernel = "logo_kernel.bmp";
            logo,mode = "center";
        };
        route_hdmi: route-hdmi {
            connect = <&vp0_out_hdmi>;
        };
    };
};

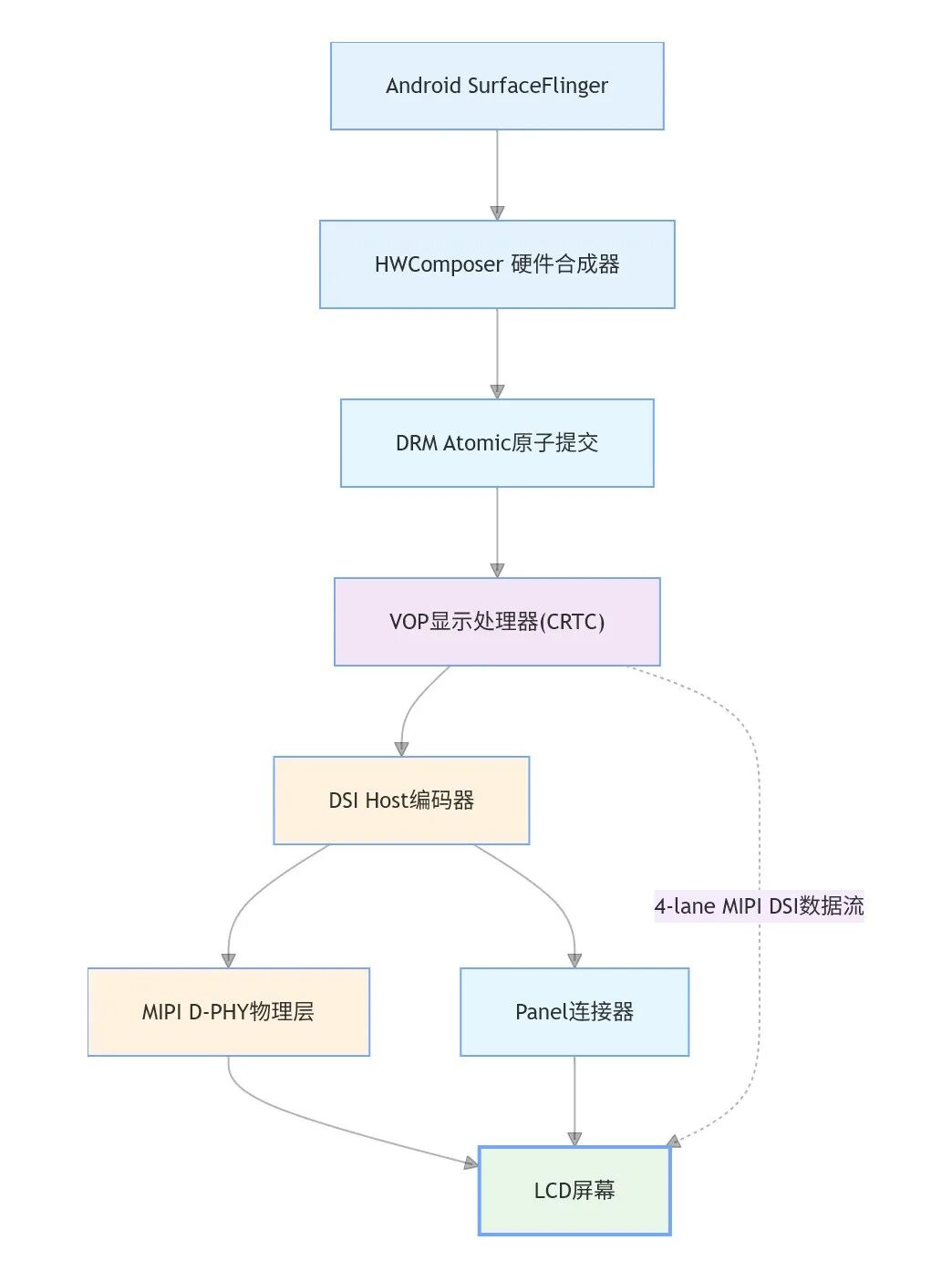

• 完整数据流

5.设备树配置详解

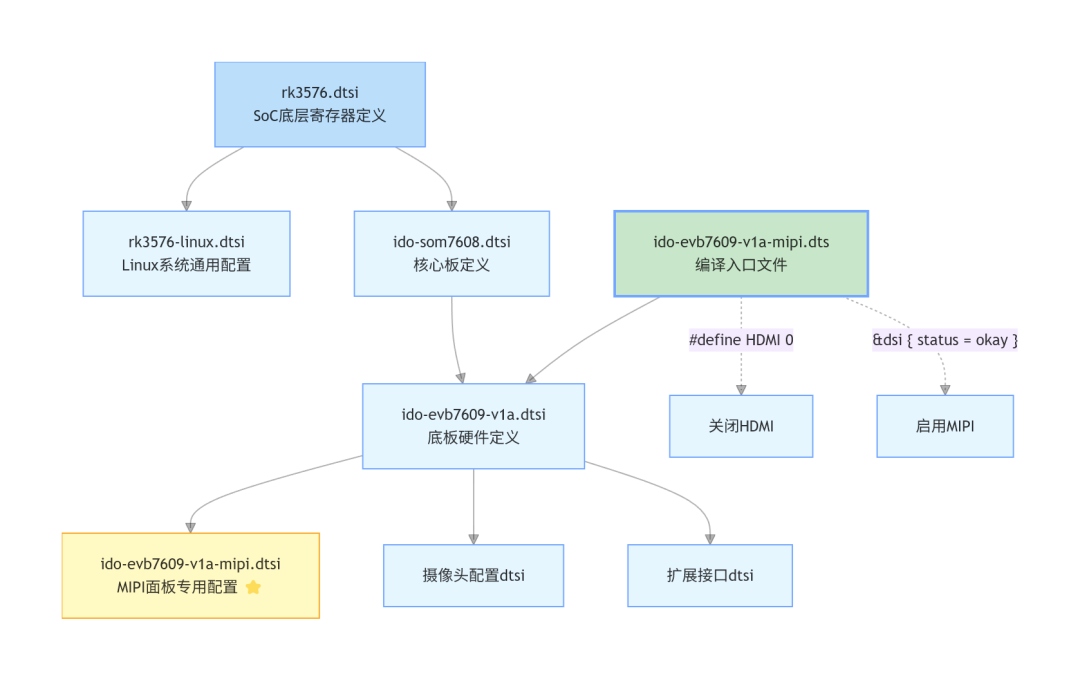

• DTS文件层级依赖

• SoC底层DSI控制器（rk3576.dtsi）

dsi: dsi@27d80000 {
    compatible = "rockchip,rk3576-mipi-dsi2";
    reg = <0x0 0x27d80000 0x0 0x10000>;
    interrupts = <GIC_SPI 345 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&cru PCLK_DSIHOST0>, <&cru CLK_DSIHOST0>;
    clock-names = "pclk", "sys_clk";
    resets = <&cru SRST_P_DSIHOST0>;
    reset-names = "apb";
    power-domains = <&power RK3576_PD_VO0>;
    phys = <&mipidcphy0>;
    phy-names = "dcphy";
    rockchip,grf = <&vo0_grf>;
    #address-cells = <1>;
    #size-cells = <0>;
    status = "disabled";
    ports {
        #address-cells = <1>;
        #size-cells = <0>;
        dsi_in: port@0 {
            reg = <0>;
            #address-cells = <1>;
            #size-cells = <0>;
            dsi_in_vp0: endpoint@0 { reg = <0>; remote-endpoint = <&vp0_out_dsi>; status = "disabled"; };
            dsi_in_vp1: endpoint@1 { reg = <1>; remote-endpoint = <&vp1_out_dsi>; status = "disabled"; };
            dsi_in_vp2: endpoint@2 { reg = <2>; remote-endpoint = <&vp2_out_dsi>; status = "disabled"; };
            dsi_in_vopl: endpoint@3 { reg = <3>; remote-endpoint = <&vopl_out_dsi>; status = "disabled"; };
        };
    };
};

核心字段说明：

•phys：绑定MIPI D-PHY物理层

•power-domains：VO0电源域，DSI工作必须上电

•dsi_in_vp1：板级文件启用，绑定VP1输出管道

• 板级MIPI面板完整DTS配置（核心）

#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/pwm/pwm.h>
#include <dt-bindings/pinctrl/rockchip.h>
#include <dt-bindings/display/drm_mipi_dsi.h>
#include <dt-bindings/display/rockchip_vop.h>
/{
    backlight: backlight {
        compatible = "pwm-backlight";
        pwms = <&pwm1_6ch_5 0 25000 0>;
        brightness-levels = <0 20 21 ... 255>;
        default-brightness-level = <200>;
    };
};
&pwm1_6ch_5 {
    status = "okay";
};
&dsi {
    status = "okay";
    dsi_panel: panel@0 {
        status = "okay";
        compatible = "simple-panel-dsi";
        reg = <0>;
        backlight = <&backlight>;
        reset-gpios  = <&gpio0 RK_PD3 GPIO_ACTIVE_LOW>;
        reset-delay-ms = <10>;
        enable-delay-ms = <10>;
        prepare-delay-ms = <10>;
        unprepare-delay-ms = <10>;
        disable-delay-ms = <60>;
        init-delay-ms = <60>;
        width-mm = <68>;
        height-mm = <121>;
        dsi,flags = <(MIPI_DSI_MODE_VIDEO |
                      MIPI_DSI_MODE_VIDEO_BURST |
                      MIPI_DSI_MODE_LPM |
                      MIPI_DSI_MODE_NO_EOT_PACKET)>;
        dsi,format = <MIPI_DSI_FMT_RGB888>;
        dsi,lanes  = <4>;
        panel-init-sequence = [
            05 78 01 11
            05 14 01 29
        ];
        panel-exit-sequence = [
            05 00 01 28
            05 00 01 10
        ];
        disp_timings0: display-timings {
            native-mode = <&dsi_timing0>;
            dsi_timing0: timing0 {
                clock-frequency = <150000000>;
                hactive = <1200>;
                vactive = <1920>;
                hback-porch = <120>;
                hfront-porch = <10>;
                vback-porch = <10>;
                vfront-porch = <14>;
                hsync-len = <24>;
                vsync-len = <20>;
                hsync-active = <0>;
                vsync-active = <0>;
                de-active = <0>;
                pixelclk-active = <0>;
            };
        };
        ports {
            #address-cells = <1>;
            #size-cells = <0>;
            port@0 {
                reg = <0>;
                panel_in_dsi: endpoint {
                    remote-endpoint = <&dsi_out_panel>;
                };
            };
        };
    };
    ports {
        #address-cells = <1>;
        #size-cells = <0>;
        port@1 {
            reg = <1>;
            dsi_out_panel: endpoint {
                remote-endpoint = <&panel_in_dsi>;
            };
        };
    };
};
&dsi_in_vp1 {
    status = "okay";
};
&route_dsi {
    status = "okay";
};

• 显示时序计算

水平总像素=有效宽 + 后肩 + 前肩 + 同步长度
HTotal=1200 + 120 + 10 + 24 = 1354
垂直总行数= 有效高 + 后肩 + 前肩 + 同步长度
VTotal=1920 + 10 + 14 + 20 = 1964
刷新率=像素时钟 / (HTotal × VTotal) ≈ 56.4Hz

• 编译时显示接口切换机制

通过宏#define HDMI 0/1切换HDMI/MIPI DSI显示：

1.MIPI版本dts：#define HDMI 0，关闭HDMI、启用DSI、VP1路由

2.HDMI版本dts：#define HDMI 1，关闭DSI、启用HDMI、VP0路由
构建系统通过BoardConfig.mk指定编译对应的DTS文件。
