在上一篇《EMB耐久测试台架设计全解析》中，我们提到EMB耐久台架需要速度传感器模拟板来产生AK协议轮速信号。很多工程师问：AK协议到底是什么？为什么不能直接用方波？低速模式怎么处理？

这些问题不是理论问题——是台架能不能跑起来的工程问题。EMB-ECU需要轮速信号来判断车辆运动状态，没有正确的轮速输入，EMB就无法执行制动控制逻辑，耐久测试也就无法进行。

本文从EMB台架的实际需求出发，结合速度模拟板模拟板和EMB 1.0后卡钳电气参数，完整拆解AK协议从物理层到台架校准的全流程。

---

一、AK协议是什么 — 从物理层到数据帧

1.1 AK协议在轮速传感器中的定位

车载轮速传感器经历了三代演进：

代际	技术方案	典型协议	特点
第1代	霍尔开关	方波(PWM)	只有速度信息，无方向
第2代	磁电/霍尔IC	AK协议	速度+方向+诊断，电流调制
第3代	集成式IC	AK协议 + SENT	速度+方向+诊断+数据帧

AK协议（以AK.1型为代表）是一种电流调制型数字通信协议，传感器通过改变供电电流来传输数据。EMB 1.0后卡钳的轮速供电电流为7/14/28mA三档——这三档电流就是AK协议的物理层载体。

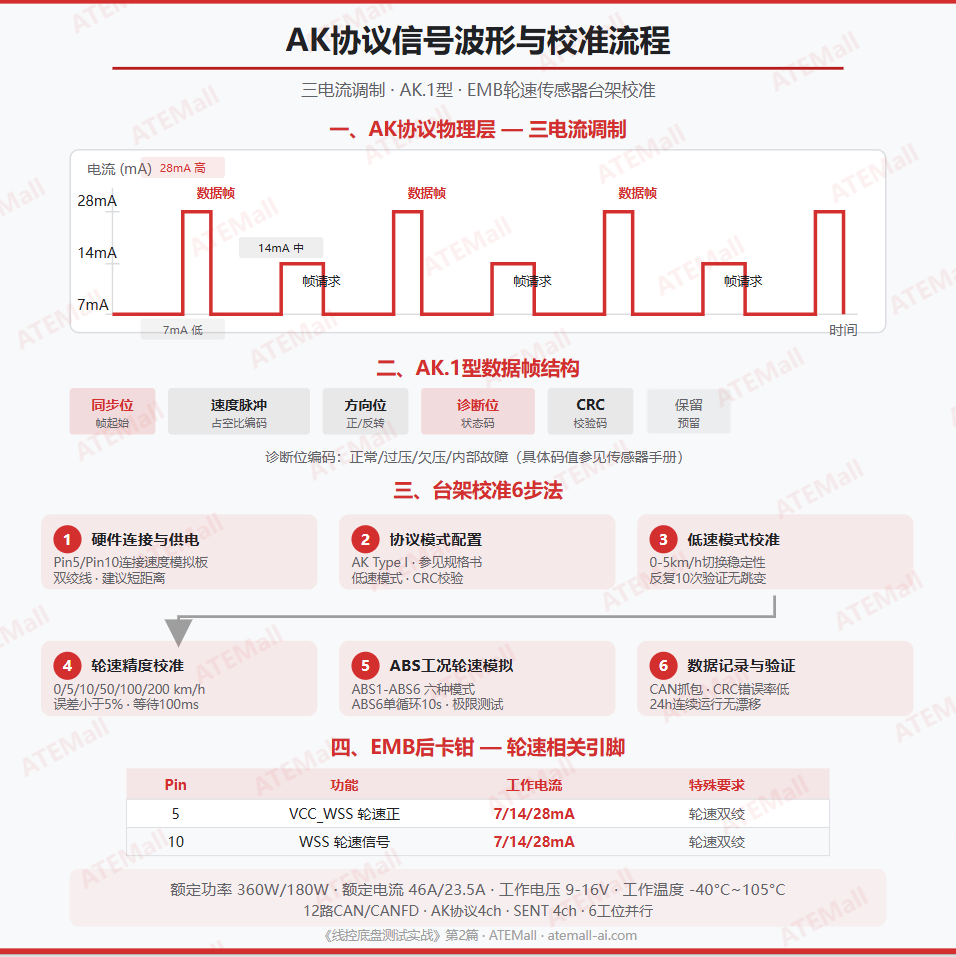

1.2 AK协议物理层：三电流调制

电流档位	典型值	逻辑含义	传输内容
低电流	7mA	占空比信号	轮速脉冲（速度信息）
中电流	14mA	数据帧请求	触发数据帧传输
高电流	28mA	数据帧内容	方向、诊断、温度等

关键理解：AK协议不是在总线上传数据，而是通过供电线上的电流变化传数据。ECU端通过检测电流变化来解码信息。这就是为什么EMB电气参数表中VCC_WSS和WSS引脚标注了"轮速双绞"——双绞线不是为了CAN抗干扰，而是为了AK协议信号完整性。

1.3 AK.1型数据帧结构

AK协议的数据帧包含以下字段（具体bit数和定义以传感器供应商手册为准，下表为通用参考）：

字段	说明
同步位	帧起始标识
速度脉冲	占空比编码的轮速信号
方向位	0=正转, 1=反转
诊断位	正常/过压/欠压/内部故障等状态
CRC	校验码
保留位	预留扩展

重要提示：上表为AK协议通用框架参考，各传感器供应商的具体bit分配、CRC算法和诊断码定义可能不同。实际台架配置时，必须以EMB-ECU供应商提供的轮速传感器通信规格书为准。本文聚焦台架端怎么用，不展开具体bit级定义。

---

二、EMB台架中的轮速信号需求

2.1 为什么台架需要模拟轮速信号

EMB耐久测试台架不连接实车轮速传感器，但EMB-ECU需要轮速输入才能执行制动控制逻辑。解决方案：用信号模拟板产生AK协议波形，替代实车传感器。

2.2 速度模拟板模拟板核心参数

参数	规格
AK协议通道	4ch
SENT协议通道	4ch
PWM Type I	支持
PWM Type II	支持
接口	LAN + USB
控制方式	实时命令序列器 + C# API + LabVIEW VIs
配套软件	图形化软件，支持序列计划创建和结果查看

---

三、台架校准全流程：6步法

步骤1：硬件连接与供电

EMB 1.0后卡钳的轮速接口引脚：

Pin	功能	连接到
5	VCC_WSS 轮速正	速度模拟板 AK通道输出+
10	WSS 轮速信号	速度模拟板 AK通道信号端
2/4	GND	速度模拟板 地

供电要求：

• VCC_WSS电流：7/14/28mA三档（由速度模拟板程控输出）
• 线缆要求：轮速双绞线（必须双绞，降低共模干扰）

避坑：不要用普通杜邦线连接速度模拟板和EMB。AK协议的28mA高电流脉冲在非双绞线上会产生明显串扰，导致ECU端解码错误。必须使用双绞线，且建议线缆尽量短（一般不超过2米），以减少信号衰减。

步骤2：协议模式配置

在速度模拟板图形化软件中配置AK协议参数：

配置项	推荐值	说明
协议类型	AK Type I	EMB 1.0默认
速度范围	参见速度模拟板规格书	需覆盖被测件全速度范围
低速模式	启用	<5km/h时切换低速模式
数据帧率	参见传感器手册	按AK.1型标准配置
CRC校验	启用	确保数据完整性

步骤3：低速模式校准 — 最容易出问题的环节

AK协议在低速（<5km/h）时会切换到低速模式，这是台架校准中最容易出错的环节。

低速模式的问题

问题	现象	根因
速度跳变	0→10km/h→0	低速阈值设置不当
方向丢失	低速时方向位不稳定	脉冲间隔过大，ECU无法判断方向
诊断误报	ECU报"传感器故障"	7mA/14mA切换时序不对

校准方法

校准流程：
1. 速度模拟板输出0 km/h信号 → 记录EMB-ECU反馈值
2. 逐步增加至1, 2, 3, 4, 5 km/h → 记录每点反馈
3. 确认5km/h处模式切换是否平滑（无跳变）
4. 反向从5→4→3→2→1→0 km/h → 验证回程一致性
5. 在0和5km/h之间反复切换10次 → 验证稳定性

步骤4：轮速精度校准

台架技术要求中给出的标准校准用例：

用例：轮速测试
第一步：控制轮速板卡，设定轮速为10km/h
第二步：等待100ms后，读取EMB反馈轮速
第三步：如果轮速与设定值的误差小于5%，则该条通过

校准点表

设定速度(km/h)	允许误差	校准目的
0	±0	零速检测
5	±5%	低速模式切换点
10	±5%	标准校准点（团标用例）
50	±5%	中速线性度
100	±5%	高速稳定性
200	±5%	高速覆盖
满量程	±5%	按速度模拟板规格书最大值

工程Tip：100ms等待时间是关键。AK协议数据帧的传输周期与轮速脉冲数相关，如果等待时间太短（<50ms），ECU可能读到上一帧的旧值。具体帧传输周期取决于传感器型号和脉冲数配置，需查阅传感器手册。

步骤5：ABS工况下的轮速模拟

EMB耐久测试中的ABS模式需要轮速信号配合。ABS工况下制动夹紧力快速变化，EMB-ECU需要轮速信号来判断车轮是否抱死。

ABS模式	夹紧力	建议轮速模拟
ABS1 (30%Fd)	低夹紧力	80→20→80 km/h 快速变化
ABS2 (60%Fd)	中夹紧力	80→20→80 km/h
ABS3 (Fd)	额定夹紧力	60→10→60 km/h
ABS4 (120%Fd)	高夹紧力	60→30→60 km/h
ABS5 (140%Fd)	更高夹紧力	40→10→40 km/h
ABS6 (160%Fd)	极限夹紧力	40→10→40 km/h，10s循环

关键：ABS6模式单循环10秒，是轮速模拟板的压力测试。速度模拟板需要在这10秒内完成"快增→保持→快释→保持"的完整轮速变化序列，且每次变化都要保证5%精度。

步骤6：数据记录与验证

校准完成后，使用上位机软件记录CAN总线数据验证：

验证项	方法	通过标准
轮速信号一致性	速度模拟板设定值 vs EMB-ECU反馈值	误差<5%
数据帧完整性	CAN总线抓包分析CRC	CRC错误率<0.01%
低速模式稳定性	0-5km/h反复切换	无跳变、无丢帧
方向信号正确性	正转/反转切换	方向位正确翻转
诊断功能	模拟过压/欠压	ECU正确识别诊断码
长时稳定性	连续运行24h	无异常、无漂移

---

四、常见故障排查

故障1：EMB-ECU报"轮速传感器故障"

可能原因	排查方法	解决方案
接线错误	检查Pin5/Pin10连接	按引脚表重新接线
非双绞线	检查线缆类型	更换为双绞线
电流档位不对	检查速度模拟板输出模式	确认7/14/28mA三档
协议类型不匹配	检查AK Type I/II设置	与EMB供应商确认协议版本

故障2：低速时速度跳变

可能原因	排查方法	解决方案
低速阈值设置不当	检查速度模拟板低速模式参数	调整阈值为5km/h
数据帧率过低	检查帧率配置	按传感器手册推荐值调整
滤波参数不当	检查ECU端滤波设置	联系ECU供应商调整

故障3：ABS工况下轮速丢失

可能原因	排查方法	解决方案
轮速变化太快	检查速度模拟板序列时间	增加保持时间至30ms以上
信号幅度不足	检查28mA输出	确认供电电压≥9V
CAN总线负载过高	检查总线利用率	降低非必要报文频率

---

五、速度模拟板 API 快速上手

台架技术要求中明确：乙方需释放必要的API函数，方便甲方编写测试用例。

常用API函数

# 速度模拟板 Python API 示例（伪代码）

# 1. 初始化
sscu = 速度模拟板(ip="192.168.1.100")
sscu.connect()

# 2. 配置AK协议通道
sscu.config_ak_channel(
    channel=1,
    protocol="AK_TYPE_1",
    speed_range=MAX_SPEED_RANGE,  # 参见速度模拟板规格书
    low_speed_mode=True,
    threshold=5  # km/h
)

# 3. 设定轮速（团标校准用例）
sscu.set_speed(channel=1, speed=10.0)  # 10 km/h
time.sleep(0.1)  # 等待100ms

# 4. 读取EMB反馈（通过CAN总线）
emb_feedback = can_bus.read_signal("WSS_Speed_FrontLeft")
error = abs(emb_feedback - 10.0) / 10.0
if error < 0.05:
    print("PASS")
else:
    print(f"FAIL: set=10.0, feedback={emb_feedback}, error={error:.1%}")

# 5. ABS工况模拟
for abs_mode in ["ABS1", "ABS2", "ABS3", "ABS4", "ABS5", "ABS6"]:
    speed_seq = get_abs_speed_sequence(abs_mode)
    sscu.run_speed_sequence(channel=1, sequence=speed_seq)

# 6. 关闭
sscu.disconnect()

注意：实际API以速度模拟板供应商文档为准。上述代码展示了台架测试用例的基本结构：设定→等待→读取→判断。

---

六、从台架校准到耐久测试的完整链路

台架搭建
  │
  ├── 1. 硬件连接（EMB+速度模拟板+电源+CAN）
  ├── 2. AK协议校准（本文6步法）
  ├── 3. CAN通信验证（12路CANFD连通性）
  │
  ▼
耐久测试运行
  │
  ├── 4. 常规制动220万次（含温度循环）
  ├── 5. ABS制动13,100次（6种模式）
  ├── 6. 自检50,000次（每44次制动嵌入1次）
  │
  ▼
结果判定
  │
  ├── 7. 25%/50%/75%/100%节点复检
  ├── 8. 夹紧力偏差 ≤30%
  ├── 9. 响应时间偏差 ≤30%
  └── 10. 释放时间偏差 ≤30%
