很多工程师在调试逆变器或储能 BMS 时，常遇到采样数据跳变、零点漂移严重，或者在大电流冲击下传感器发热甚至损坏的问题。
针对这一痛点，SD712基于差分检测技术的集成式霍尔电流传感器提供了一种优雅的解决方案。这类芯片内部集成了低阻抗导流排和高精度信号处理电路，不仅在保持和ACS712管脚兼容的条件下实现了原副边的电气隔离，还通过差分结构有效抵消了共模干扰。

① 差分检测技术带来的高精度线性表现

传统霍尔传感器往往只采用单个霍尔元件进行磁场感应，这种结构极易受到外部杂散磁场的影响，导致输出信号中混入大量噪声。而现代高性能电流传感器芯片，如 SD712 系列，采用了先进的差分检测技术。其核心在于内部集成了两个或多个匹配度极高的霍尔元件，对称分布在载流导体的两侧。

当被测电流流过内部铜排时，产生的磁场在两个霍尔元件处方向相反。信号处理电路通过计算这两个元件输出信号的差值，不仅将有效信号幅度倍增，更重要的是，任何同时作用于两个元件的外部共模干扰磁场（如附近电机绕组产生的漏磁）会被相互抵消。这种“相减消除噪声，相加增强信号”的机制，从物理层面大幅提升了信噪比。

图1：差分霍尔检测技术原理示意图。两个霍尔元件对称布置，有效信号相减增强，共模干扰相互抵消。

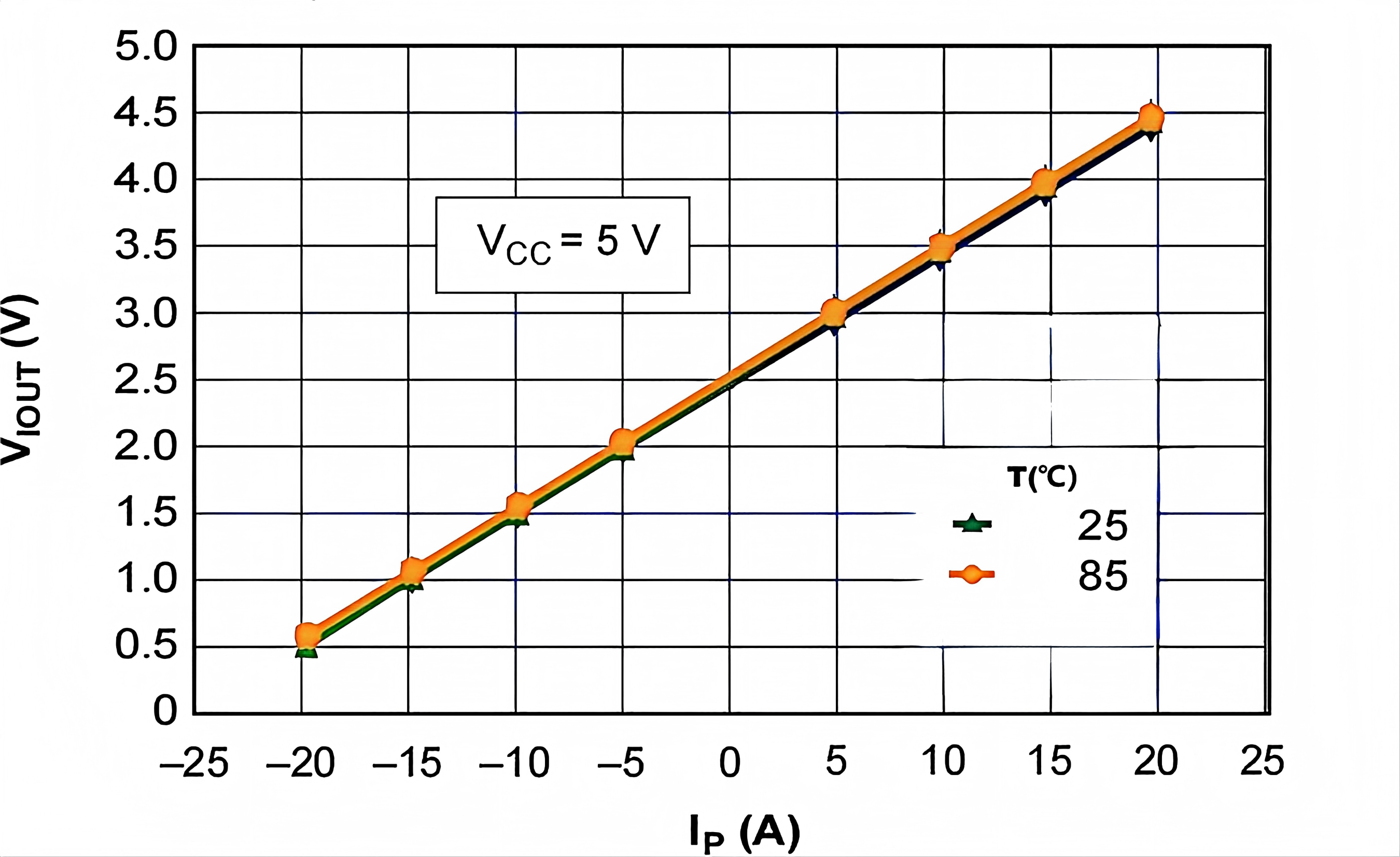

② 0.4% 线性度下的电压输出曲线实测

以典型的高性能芯片SD712/ACS712为例，其在整个量程内的线性度可优化至 0.4% 以内。我们在实验室环境下进行了实测：在 5V 单电源供电条件下，设定传感器零点输出为 2.5V。当输入电流从 -20A 线性增加至 +20A 时，记录输出电压值。测试数据显示，在扣除理论拟合直线后，最大偏差电压控制在极小范围内。特别是在接近满量程的区域，普通传感器容易出现饱和削顶现象，导致控制环路失效，而该系列芯片凭借优化的磁路设计，在 0.2V 至 4.8V 的宽输出范围内均保持了良好的线性特征。对于需要精确估算剩余电量（SOC）的储能系统而言，这种高线性度意味着在整个充放电过程中，电流积分的累积误差将被控制在最低水平。

③ 内置低阻抗回路与电气隔离安全优势

在高压大功率应用中，安全性是不可逾越的红线。传统的分流器方案需要将采样电阻串联在主回路中，导致采样端与高压地直接相连，后续电路必须配备昂贵的光耦隔离模块，增加了设计复杂度。

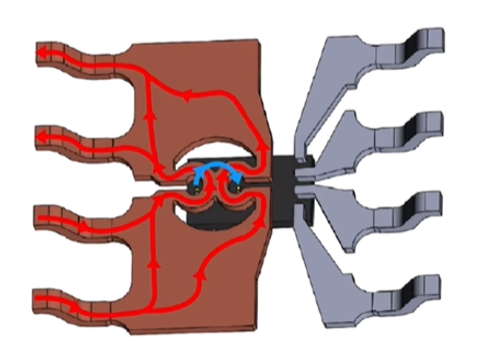

集成式霍尔电流传感器从根本上解决了这一问题。其内部封装了一根经过特殊设计的低阻抗铜排，作为一次侧电流通路。这根铜排与二次侧的信号处理电路及引脚之间，通过高强度的绝缘材料实现了完全的电气隔离，隔离耐压通常可达数千伏。此外，内置铜排的阻值极低（通常在毫欧级别），这意味着在大电流通过时，传感器自身的功耗和温升非常小。例如在 30A 持续电流下，其产生的热量远低于同等规格的分流电阻，避免了因自热引起的参数漂移，同时也简化了散热设计。这种“原生隔离 + 低功耗”的特性，使其成为光伏逆变器和充电桩等高压场景的首选。

④ 逆变器与储能场景中的过流保护案例

在光伏逆变器或电池储能系统（BMS）中，过流保护是防止器件损坏的最后一道防线。反应的灵敏度至关重要。
SD712其内部信号链路短，响应时间可达到微秒级。在一次模拟负载突加测试中，当电流在几十微秒内从 0A 飙升至 60A 时，传感器输出电压迅速跟随变化，没有明显的相位滞后。MCU 的 ADC 采样到的波形清晰锐利，保护逻辑得以在电流达到危险阈值前的第一个周期内触发关断指令。此外，其优异的抗干扰能力避免了因开关管高频动作产生的误触发，确保了系统在正常纹波电流下稳定运行，仅在真正故障时动作，极大地提高了系统的可靠性。

⑤ Arduino 快速验证代码与数据读取演示

为了快速验证传感器的性能或搭建原型机，使用 Arduino 进行数据采集是最便捷的方式。以下代码展示了如何读取 SD712 类传感器的模拟输出，并将其转换为实际的电流值。该示例假设传感器零点为 2.5V，灵敏度为 20mV/A（即 0.020V/A），供电电压为 5V。

/************************************************************
 * SD712 电流传感器读取程序
 * 硬件连接：VOUT -> A0, VCC -> 5V, GND -> GND
 * 参数设定：零点 2.5V, 灵敏度 20mV/A
 ************************************************************/

const int VOUT_PIN = A0;          // 模拟输入引脚
const float V_REF = 5.0;          // ADC 参考电压
const float ADC_RES = 1024.0;     // 10 位 ADC 分辨率
const float V_OFFSET = 2.5;       // 零点电压 (0A 时的输出电压)
const float SENSITIVITY = 0.020;  // 灵敏度 (V/A)

void setup() {
  Serial.begin(115200);
  analogReference(DEFAULT); // 确保使用 5V 参考
  delay(100);
  Serial.println("Current Sensor Ready");
  Serial.println("Voltage(V), Current(A)");
}

void loop() {
  // 读取原始 ADC 值 (0-1023)
  int rawValue = analogRead(VOUT_PIN);

  // 转换为电压值
  float voltage = rawValue * (V_REF / ADC_RES);

  // 计算电流：(实测电压 - 零点电压) / 灵敏度
  // 结果为正表示正向电流，为负表示反向电流
  float current = (voltage - V_OFFSET) / SENSITIVITY;

  // 输出结果，保留 3 位小数
  Serial.print("Vout: ");
  Serial.print(voltage, 3);
  Serial.print(" V, Current: ");
  Serial.print(current, 3);
  Serial.println(" A");

  delay(500); // 每 0.5 秒刷新一次
}

这段代码的核心在于 (voltage - V_OFFSET) / SENSITIVITY 这一计算公式。它利用了传感器双向测量的特性，能够准确区分充电和放电状态。在实际调试中，如果发现零点有轻微偏差，可以通过软件校准微调 V_OFFSET 的值，而无需调整硬件电路。

⑥ 极简外围电路设计与 PCB 布局要点

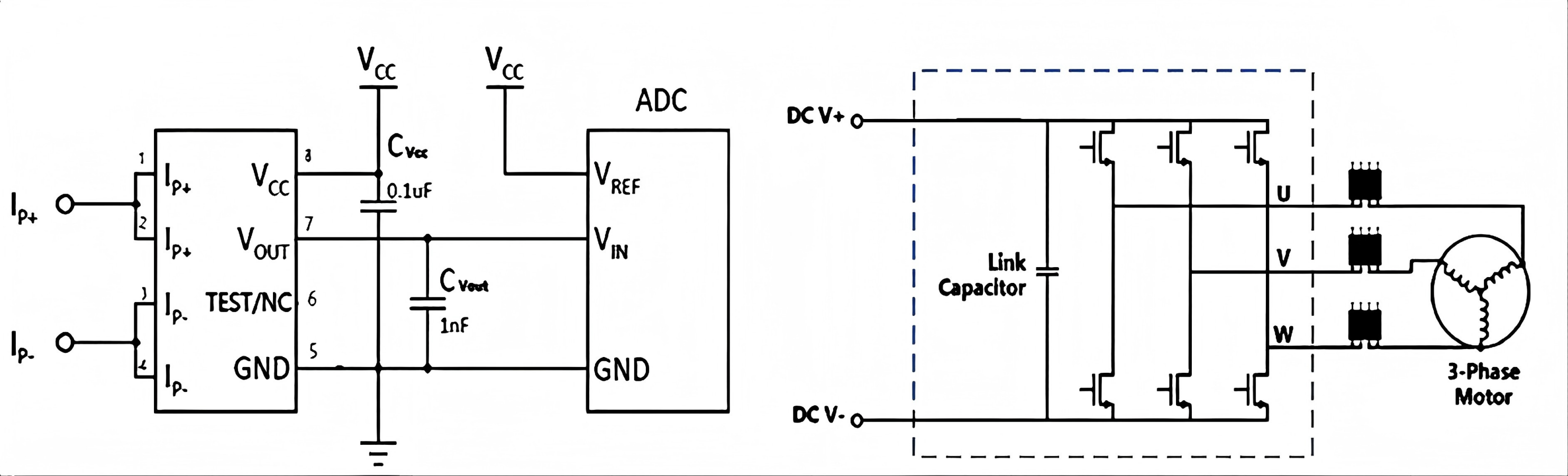

集成式电流传感器的另一大优势在于外围电路极其简单。典型应用仅需在电源引脚（VCC）和地之间放置一个 1μF 的去耦电容，以及在输出引脚（VOUT）和地之间可选配一个 1nF 至 10nF 的滤波电容，用于滤除高频噪声。不需要外接运算放大器、基准源或复杂的补偿网络。

⑦ 宽电压范围下的静态零点稳定性分析

ACS712和SD712传感器内部集成了精密的稳压基准和比率计量电路设计。这意味着其零点输出被牢牢锁定在 VCC 的 50%（例如 5V 供电时为 2.5V，3.3V 供电时为 1.65V），或者在特定型号中直接稳定在绝对电压值（如固定的 2.5V），不受电源波动影响。实测表明，即使在 4.5V 至 5.5V 的电源波动范围内，其零点电压的变化量也微乎其微。这一特性对于电池供电设备尤为重要，因为随着电池电量的消耗，供电电压会逐渐下降，若传感器零点不稳，系统将无法区分是电流变化还是电源波动，从而导致控制失误。

⑧ 典型应用中的噪声抑制与滤波方案

尽管差分技术已经抑制了大部分磁场干扰，但在极端恶劣的电磁环境中，额外的滤波措施仍是必要的。噪声主要来源于两个方面：一是传感器输出的高频热噪声，二是外部传导进来的开关噪声。

硬件上，可以在输出端增加一个简单的 RC 低通滤波器。根据系统的带宽需求选择截止频率，例如对于响应速度要求不高的电池监控系统，可以将截止频率设在 1kHz 左右，有效滤除几十 kHz 以上的开关噪声。软件上，则可以采用滑动平均滤波或中值滤波算法。考虑到电流变化的惯性，短时间内电流不会发生突变，因此对连续多次采样值进行平均处理，可以进一步平滑波形，提高数据的可信度。需要注意的是，滤波器的引入会带来一定的相位延迟，在闭环控制系统中需权衡滤波效果与动态响应速度。

图4：噪声抑制与滤波方案决策流程图。根据应用场景选择硬件RC滤波截止频率和软件算法，权衡相位延迟与滤波效果。

⑨ 双向电流检测在动力系统中的实际价值

传统的单向检测方案无法区分电流方向，或者需要在电路中增加复杂的切换逻辑。而基于霍尔原理的集成传感器SD712天然支持双向检测。以零点 2.5V 为例，输出电压高于 2.5V 表示正向电流，低于 2.5V 则表示反向电流。这种特性使得 MCU 能够实时监测能量的流向。在电池管理系统中，这直接用于判断电池是处于充电还是放电状态，从而精确计算 SOC；在电机控制中，它帮助算法识别反电动势，优化弱磁控制策略。无需额外的比较器或逻辑电路，单颗芯片即可完整还原电流的全貌，简化了系统架构。

图5：双向电流检测在动力系统中的实际价值。通过单芯片实现电流方向识别，为不同应用场景提供关键信息，简化系统架构。

⑩ 从实验室测试到量产落地的适用边界

此外，对于超大量程（如超过 100A）的应用，需仔细核算内部铜排的温升和饱和磁通密度，必要时选择更大封装或外置母排式的传感器方案。只要在设计阶段充分考量这些因素，遵循推荐的 Layout 规则，并进行严格的批次一致性测试，差分霍尔电流传感器就能从实验室的完美曲线，转化为工业现场长期稳定运行的可靠基石，为各类电力电子设备提供精准的“感知神经”。
