高可用与负载均衡
·
一、C/S 架构 和 B/S 架构
概念定义
- C/S（Client / Server，客户端 / 服务器架构）
结构：专门安装客户端程序 + 服务端
例子：微信、QQ、迅雷、桌面版钉钉、英雄联盟游戏
工作方式：用户电脑安装独立客户端软件，客户端直接和服务器通信。 - B/S（Browser / Server，浏览器 / 服务器架构）
结构：浏览器 + Web 服务器
例子：网页版淘宝、网页邮箱、你实验访问的 Apache 网页
工作方式：不需要安装专用软件，只用 Chrome/Firefox 浏览器访问服务器。
二、高可用架构
2.1 基础概念
高可用：尽量消除单点故障，保证业务持续对外提供服务，减少停机时间。
核心目标：故障发生时，业务自动切换，用户几乎感知不到中断。
2.2 核心思想
- 消除单点：关键服务部署多台节点（主 / 备、多活）
- 故障检测：程序持续探测节点健康状态
- 自动转移：故障节点下线，流量切换至正常节点
- 数据同步：保证主、备节点数据一致（Web 页面、数据库数据）
2.3 两种常见模式
1.主备模式（Active / Standby）
- 主节点：正常承担业务流量
- 备节点：平时空闲，只同步数据；主宕机，备自动接管
✅ 优点：简单、成本低
❌ 缺点：备用资源长期闲置
2.双活 / 多活模式（Active / Active）
多台服务器同时对外提供服务，共同分担流量；一台故障，剩下节点承接全部请求。
例：多台 Apache 负载均衡集群。
2.4 Linux 环境典型高可用组件
- 负载均衡（LVS / Nginx）
前端分发流量到多台 Web 服务器，实现水平扩展 + 故障隔离 - 集群资源管理（Pacemaker+Corosync）
RHCE 标准 HA 集群套件，管理虚拟 IP、服务自动迁移 - 虚拟 IP（VIP / 浮动 IP）
对外统一访问地址；主服务器故障，VIP 自动漂移到备机
三、负载均衡架构
3.1 核心概念
负载均衡（Load Balance）
将客户端的大量访问请求，按照策略分发到后端多台业务服务器，分摊压力。
解决单机性能瓶颈，实现业务水平扩容；同时附带故障隔离能力。
✅ 高可用 HA：解决「服务器宕机，业务不中断」
✅ 负载均衡：解决「访问量太大，一台服务器扛不住」
二者经常组合部署，但目标不一样。
3.2 标准架构模型
客户端 → 负载均衡调度器 → 后端Web服务器集群(多台httpd/nginx)
- 调度器：接收所有请求，选择一台后端节点转发
- 后端池：多台功能一致的业务服务器
3.3 Linux 常见负载均衡实现方案
- LVS（Linux Virtual Server，内核四层负载均衡）
工作在传输层（TCP/IP），性能极高；只转发数据包，不拆解应用层内容。 - Nginx（七层负载均衡）
工作在应用层，可以识别 HTTP 协议、URL、Cookie；灵活性强，适合 Web 业务。 - HAProxy
专业四层 / 七层均衡，常用于 Web、数据库集群。
3.4 常见调度算法
- 轮询 rr：请求依次轮流分给每台服务器
- 加权轮询 wrr：性能强的机器分配更多请求
- IP_hash：同一客户端 IP 始终访问同一台后端（用于保持会话）
- 最小连接：优先分给当前连接数最少的服务器
四、LVS负载均衡
4.1 什么是 LVS
LVS（Linux Virtual Server，Linux 虚拟服务器）
- 工作在内核层（
ip_vs内核模块） - 四层负载均衡（基于 TCP/IP 端口，不解析 HTTP 七层内容）
- 调度器名字：Director；后端真实服务器：RealServer(RS)
- 工具：用户空间管理工具
ipvsadm
四层负载特点：转发速度极快，性能远超 Nginx 七层负载。

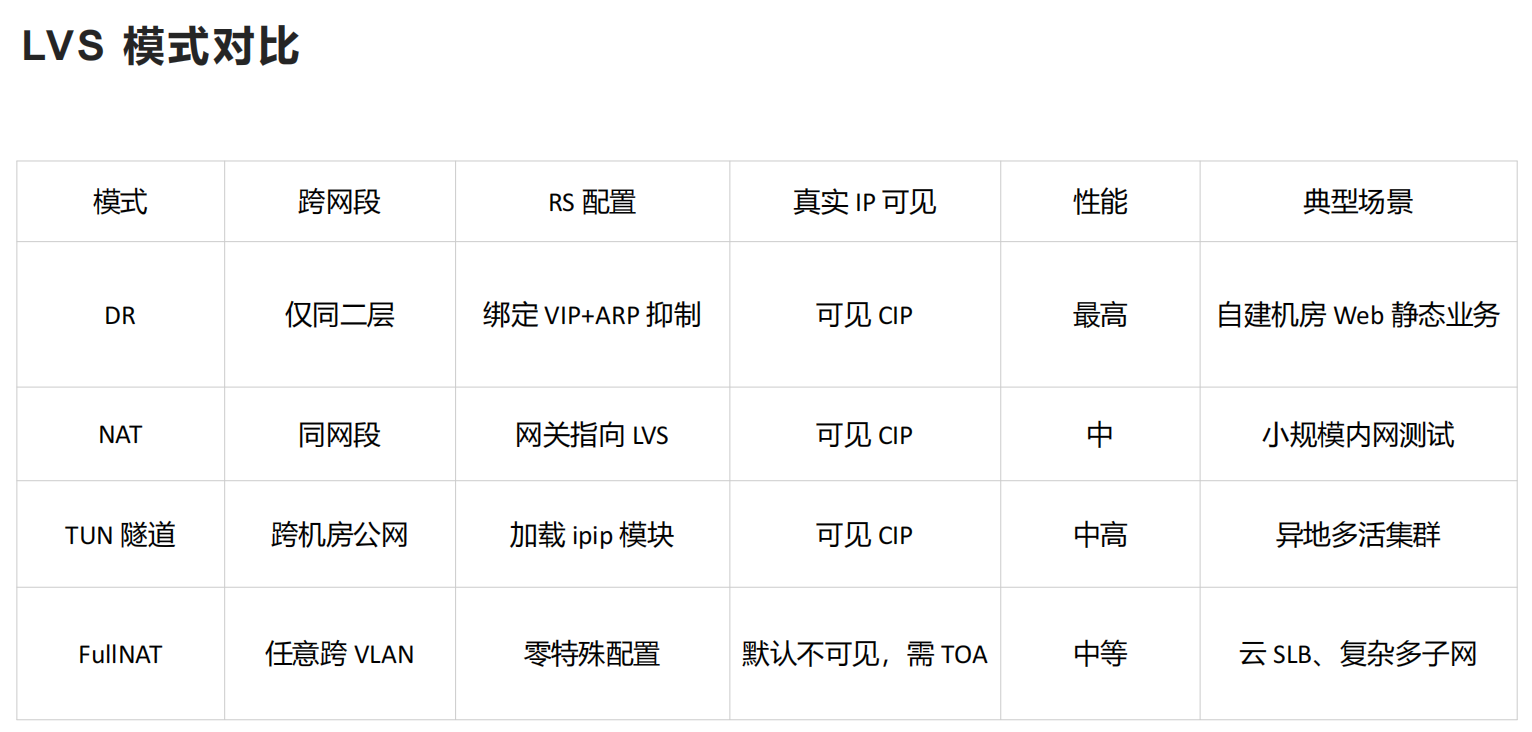

4.2 三大工作模式
1. NAT 模式（LVS-NAT）
原理：网络地址转换
- 用户请求→Director；Director 修改数据包目标 IP，转发给 RS
- RS 响应数据包必须经过 Director，Director 修改源 IP 回包给用户
特点
- RS 和 Director 内网互通，RS 网关必须指向 Director 内网网卡
- RS 可以是任意操作系统
- 缺点：所有进出流量都经过 Director，Director 容易瓶颈
2. DR 模式（LVS-DR）
原理：直接路由，修改二层 MAC 地址转发
- 请求：用户→Director；Director 只修改目标 MAC，转发给同网段 RS
- 响应：RS 直接把数据包回复客户端，不经过 Director
特点
- Director 只处理入站流量，出站流量绕开调度器，性能高
- Director 与 RS 必须在同一个广播域（同一网段）
- RS 需要在 lo 网卡绑定 VIP，抑制 ARP 响应（关键配置）
3. TUN 模式（LVS-TUN，隧道模式）
原理：IP 隧道封装
Director 把原始 IP 包外层再套一层 IP 头，通过隧道发给 RS；RS 解封装处理，直接回包
特点
- Director 和 RS可以跨网段、跨公网
- RS 内核必须支持 IPIP 隧道模块
生产使用很少。
4.3 核心概念补充
- VIP（Virtual IP）：虚拟服务的 IP 地址，对外提供服务的入口。
- RIP（Real IP）：后端真实服务器的 IP 地址。
- 调度算法：决定请求如何分配到后端服务器的规则。
- 转发模式：LVS 实现负载均衡的技术方式（DR 模式最常用，性能最好）。ipvsadm 是构建 LVS 集群的核心工具，配合 Keepalived 可实现负载均衡 + 高可用的完整解决方案。
4.4 两种服务
ipvsadm：部署在 Director（调度器），管理四层负载均衡规则，LVS 三种模式通用
arptables：部署在 RealServer（后端节点），仅 DR 模式用来解决 ARP 冲突；NAT 模式完全不用
4.4.1 ipvsadm
-
添加虚拟服务 VS
作用：创建 VIP + 端口，指定调度算法
格式：ipvsadm -A|-E -t|u VIP:端口 -s 算法
-A新增；-E编辑；-tTCP；-uUDP；-s调度算法
常用算法：
rr：轮询（Round Robin）
wrr：加权轮询（Weighted RR）
lc：最少连接（Least Connections）
wlc：加权最少连接（Weighted LC）
sh：源地址哈希（Source Hash，会话保持）
dh：目标地址哈希（Destination Hash） -
添加后端服务器 RS
作用：给虚拟服务增加真实后端节点，指定 LVS 工作模式
格式：ipvsadm -a|-e -t|u VIP:端口 -r RSIP[:端口] [-g|-m|-i]
-a新增 RS；-gDR；-mNAT；-iTUN -
查看规则
作用：查看当前内核 LVS 转发策略
格式：ipvsadm -ln -
清空全部 ipvs 规则
作用：清空内存中所有 LVS 策略
格式：ipvsadm -C -
保存规则
作用：把内核内存规则导出到文件
格式：ipvsadm-save [-n] > 文件路径
4.4.2 arptables
- 添加 ARP 过滤规则
作用：禁止本机响应针对 VIP 的 ARP 请求
格式：arptables -A 链名 -d VIP -j DROP
-A IN入站 ARP；-d匹配 ARP 目标 IP - 查看 ARP 规则
作用：查看当前 arptables 策略
格式：arptables -L - 清空所有 ARP 规则
作用：清空全部 arptables 策略
格式：arptables -F - 保存 arptables 规则
作用：持久化 ARP 防火墙规则
格式：arptables-save > 文件路径
4.5 DR模式示例
| 主机名 | ip | vip | 角色 |
|---|---|---|---|
| server21 | 192.168.40.141 | 192.168.40.100 | 调度器（VS） |
| server22 | 192.168.40.142 | 192.168.40.100 | 真实服务器（RS） |
| server23 | 192.168.40.143 | 192.168.40.100 | 真实服务器（RS） |
| server24 | 192.168.40.144 | 测试机 |

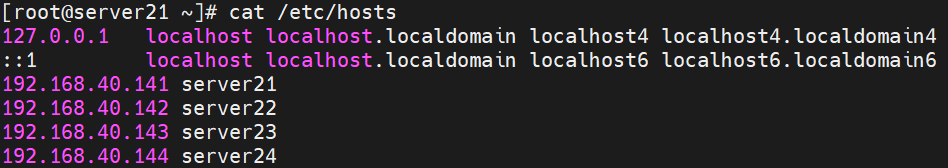

配置之前需要将四台虚拟机的IP地址分别写进四台机器的/etc/hosts进行解析

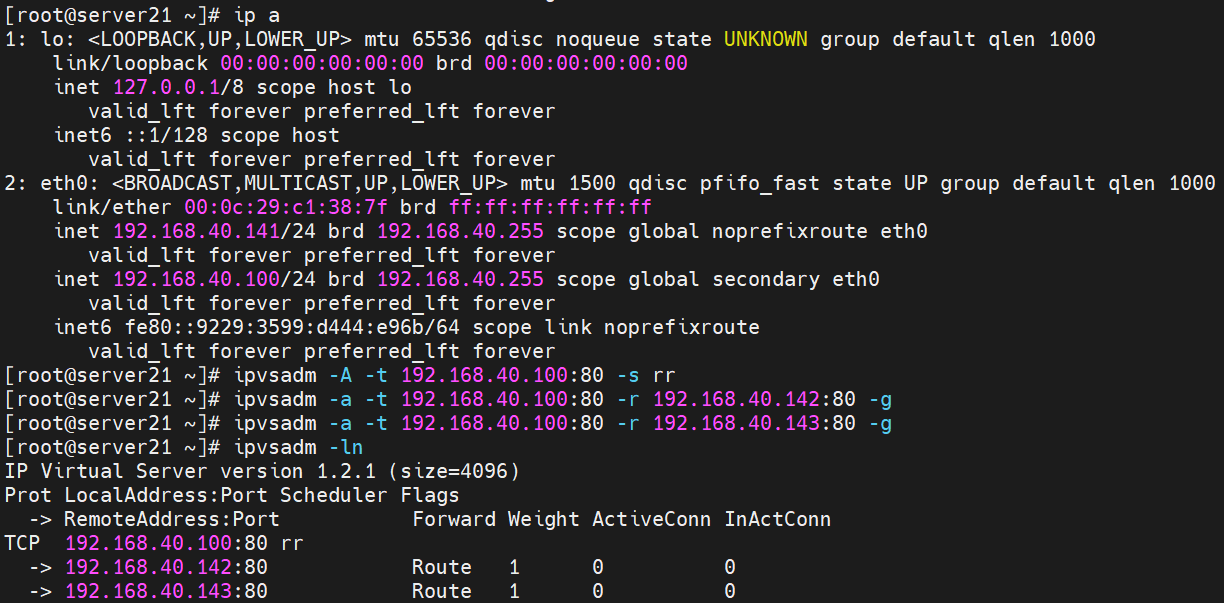

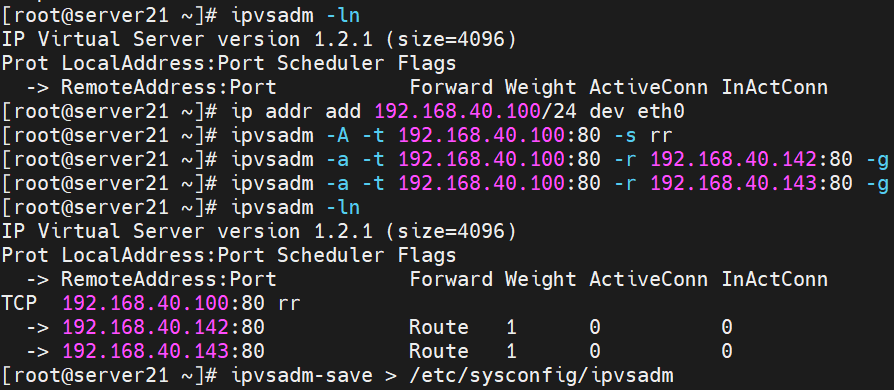

- VS调度器配置
[root@server21 ~]# yum install -y ipvsadm
[root@server21 ~]# ipvsadm -ln
[root@server21 ~]# ip addr add 192.168.40.100/24 dev eth0
[root@server21 ~]# ipvsadm -A -t 192.168.40.100:80 -s rr
[root@server21 ~]# ipvsadm -a -t 192.168.40.100:80 -r 192.168.40.142:80 -g
[root@server21 ~]# ipvsadm -a -t 192.168.40.100:80 -r 192.168.40.143:80 -g

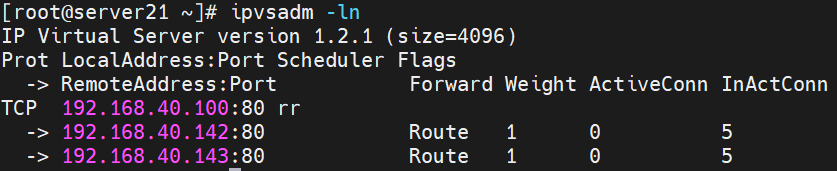

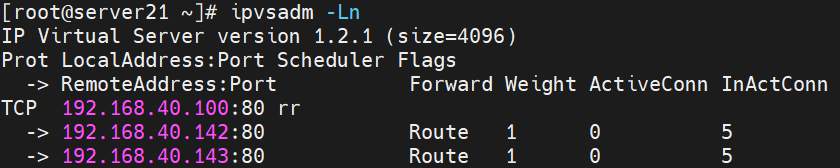

[root@server21 ~]# ipvsadm -ln
- RS真实服务器配置
server22：

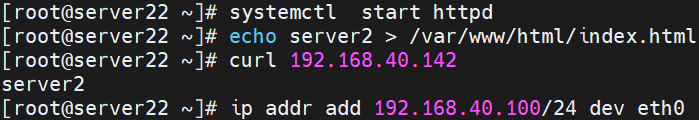

[root@server22 ~]# yum install -y httpd
[root@server22 ~]# systemctl start httpd
[root@server22 ~]# echo server2 > /var/www/html/index.html
[root@server22 ~]# curl 192.168.40.142
[root@server22 ~]# ip addr add 192.168.40.100/24 dev eth0
[root@server22 ~]# yum install arptables

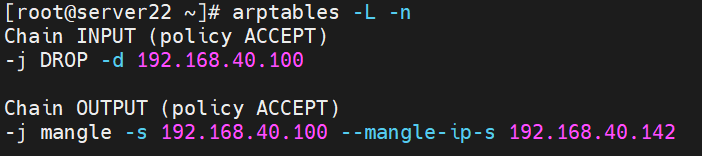

[root@server22 ~]# arptables -A INPUT -d 192.168.40.100 -j DROP
[root@server22 ~]# arptables -A OUTPUT -s 192.168.40.100 -j mangle --mangle-ip-s 192.168.40.142
[root@server22 ~]# arptables-save > /etc/sysconfig/arptables
[root@server22 ~]# systemctl enable arptables
server23：
[root@server23 ~]# yum install -y httpd
[root@server23 ~]# systemctl enable --now httpd
[root@server23 ~]# echo server3 > /var/www/html/index.html
[root@server23 ~]# ip a a 192.168.40.100/24 dev eth0
[root@server23 ~]# yum install arptables

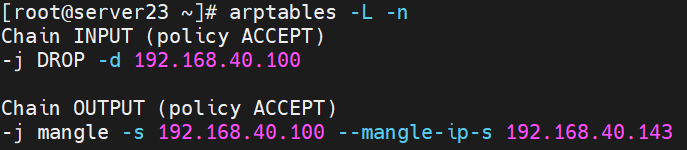

[root@server23 ~]# arptables -A INPUT -d 192.168.40.100 -j DROP
[root@server23 ~]# arptables -A OUTPUT -s 192.168.40.100 -j mangle --mangle-ip-s 192.168.40.143
[root@server23 ~]# arptables-save > /etc/sysconfig/arptables
[root@server23 ~]# systemctl enable arptables

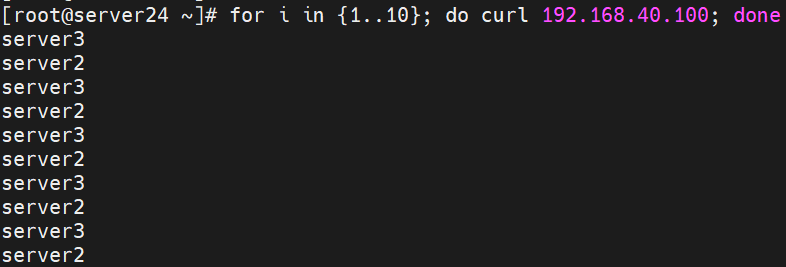

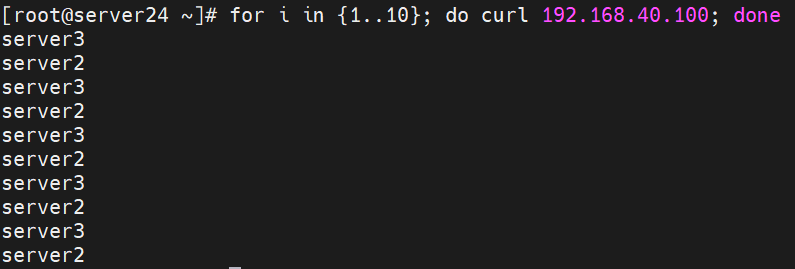

- server24测试
4.6 NAT模式示例

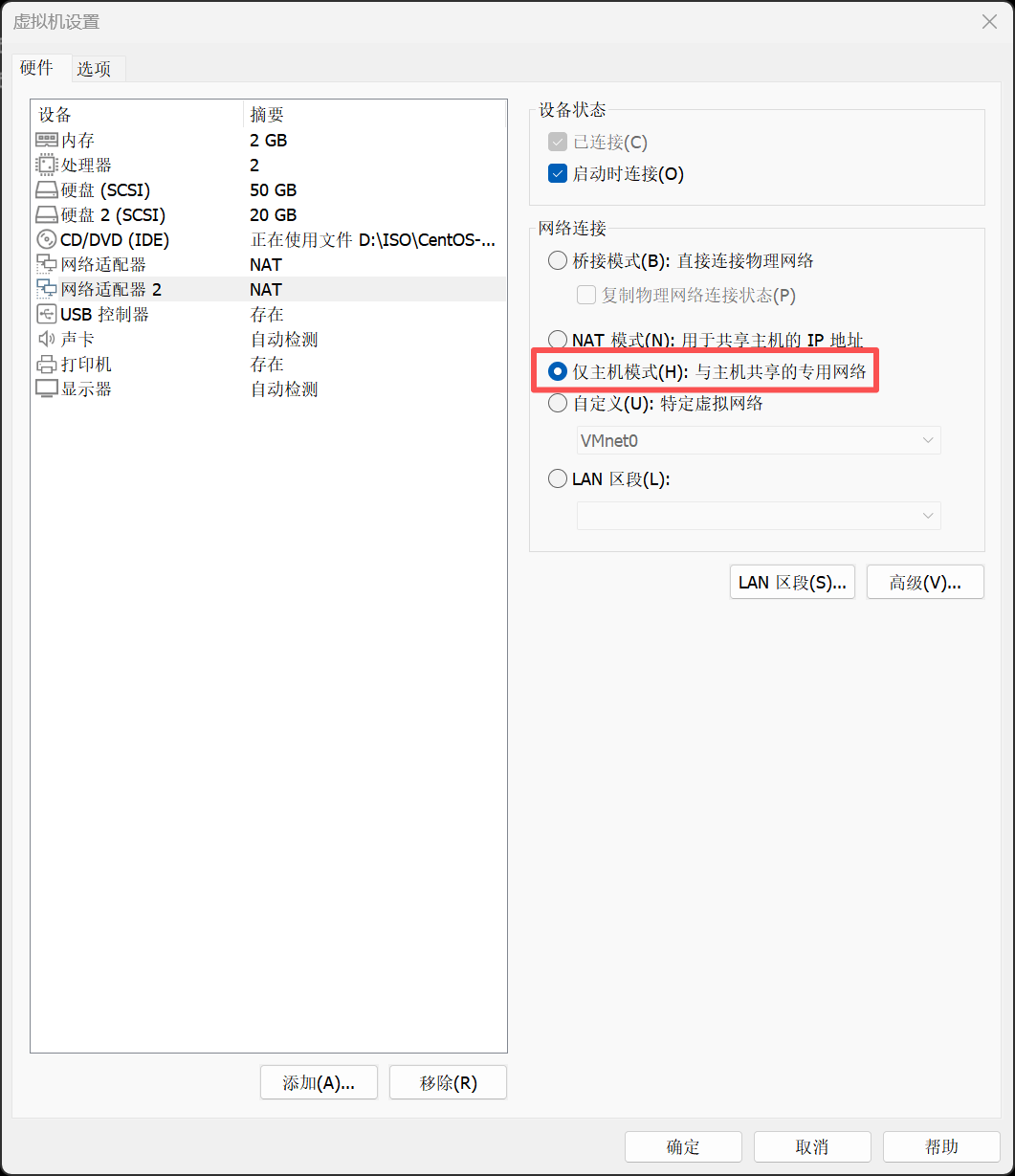

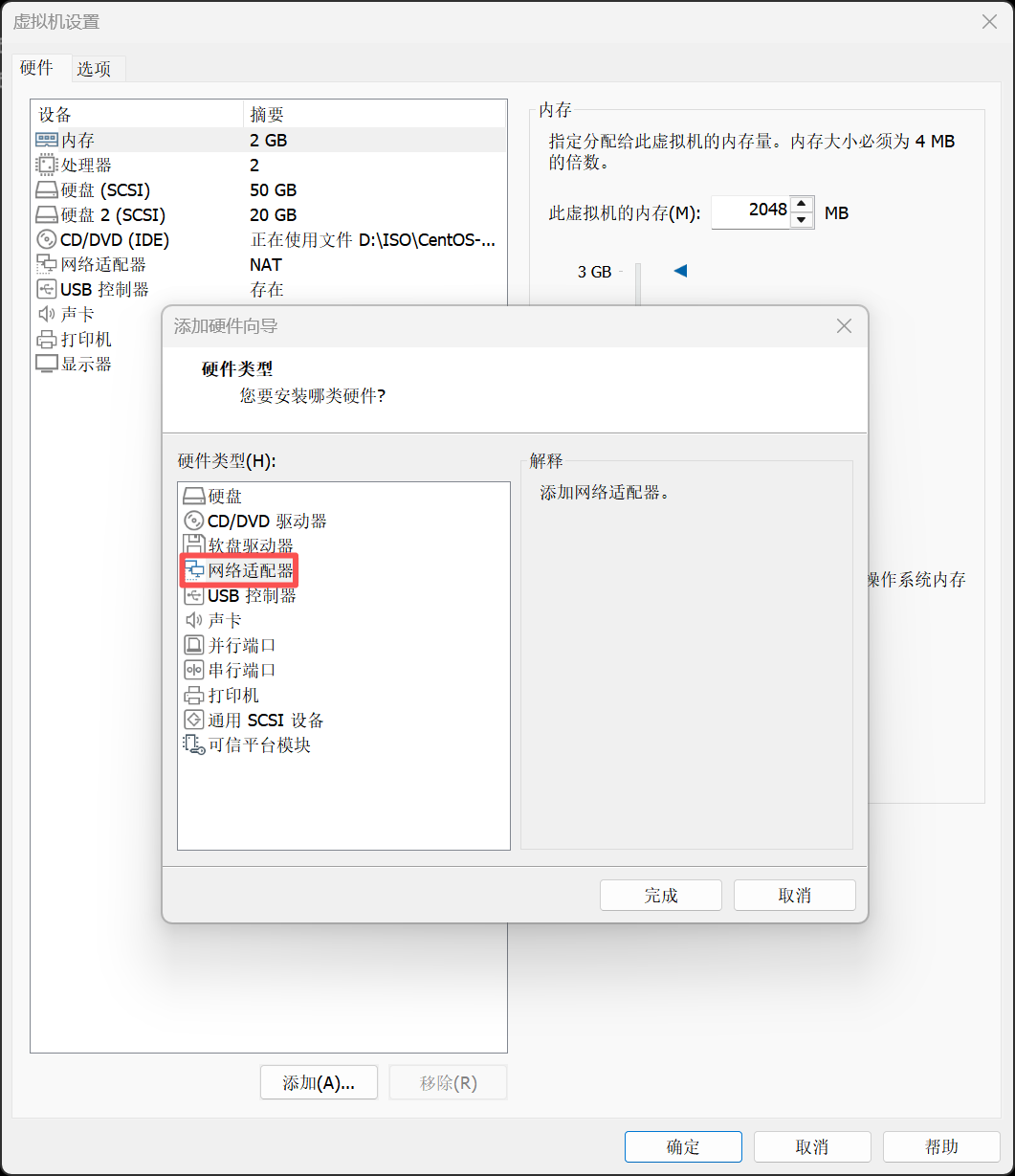

给server21添加一块网卡，网络连接设置仅主机模式

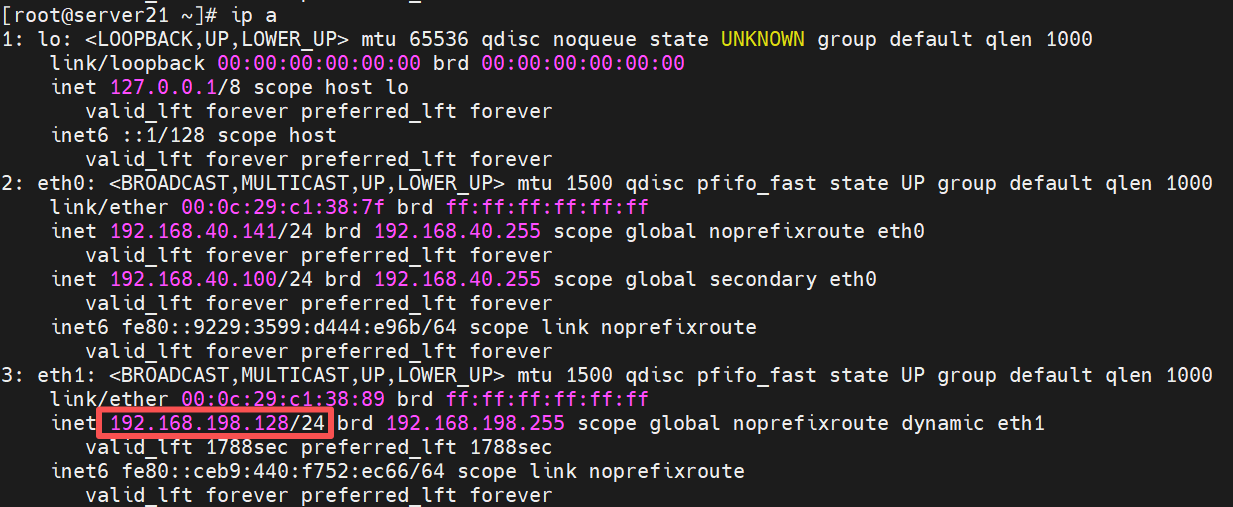

下图为所分配的网卡，当作VIP

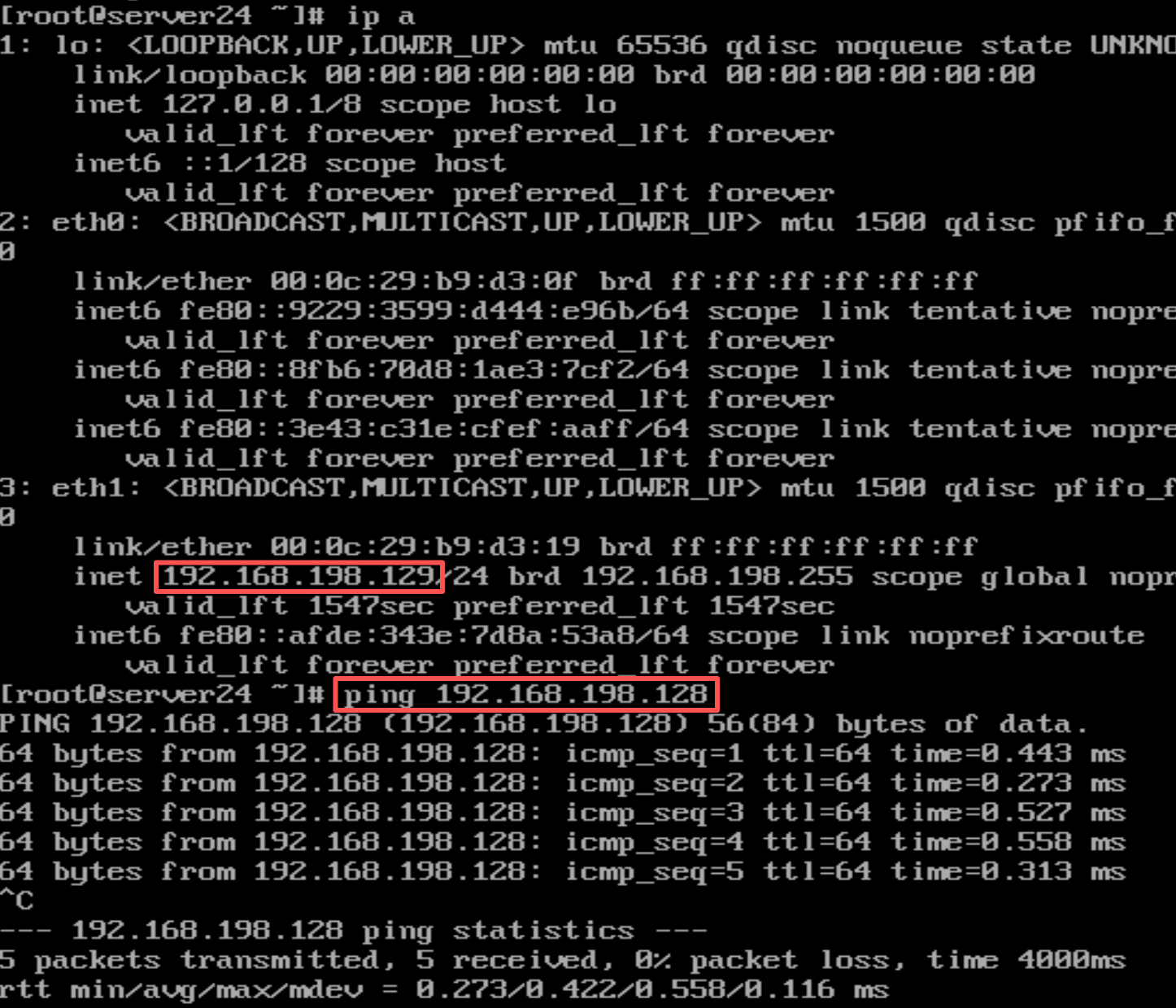

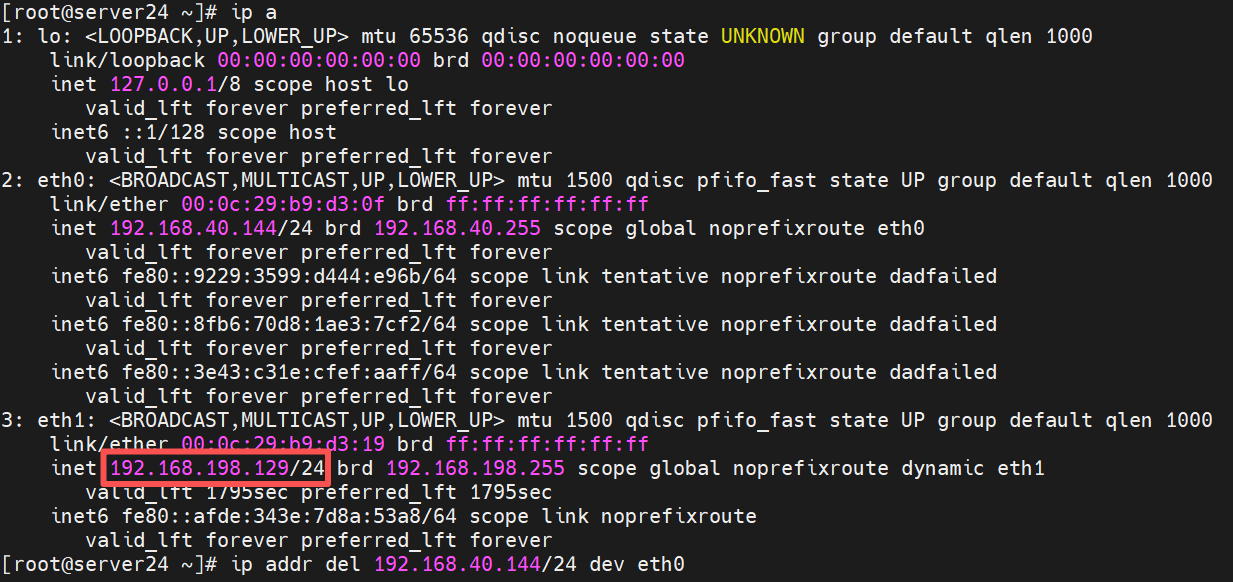

给server24也添加一块新网卡，设置只能访问VIP
测试，能ping通给server21新分配的网卡
- 将我们在DR实例中绑定的VIP删除
- server22和server23进行如下操作
[root@server22 ~]# ip addr del 192.168.40.100/24 dev eth0
[root@server22 ~]# arptables-save > /etc/sysconfig/arptables
[root@server22 ~]# arptables -F

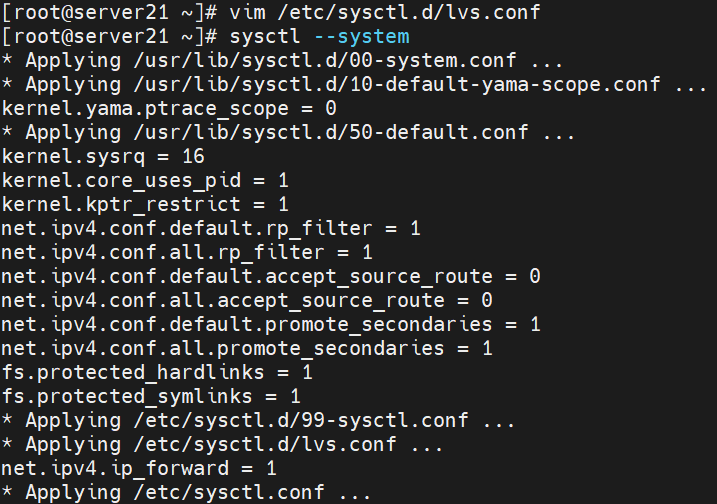

- 开启路由机制
[root@server21 ~]# vim /etc/sysctl.d/lvs.conf
#编辑内容如下图
[root@server21 ~]# sysctl --system
- 加载nat模块
[root@server21 ~]# modprobe iptable_nat

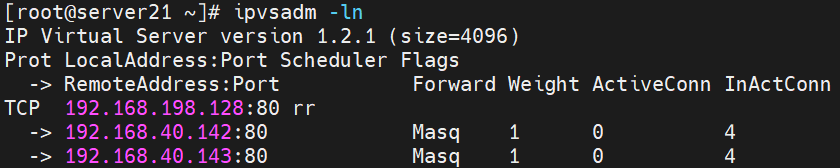

- 加载 lvs规则
[root@server21 ~]# ipvsadm -A -t 192.168.198.128:80 -s rr
[root@server21 ~]# ipvsadm -a -t 192.168.198.128:80 -r 192.168.40.142:80 -m
[root@server21 ~]# ipvsadm -a -t 192.168.198.128:80 -r 192.168.40.143:80 -m

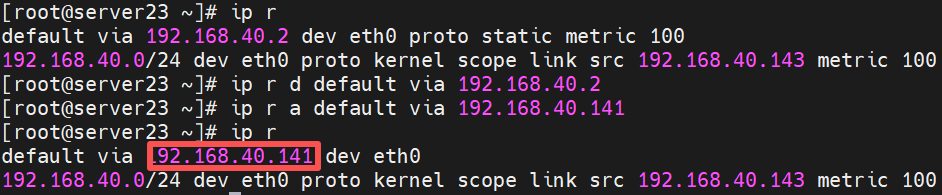

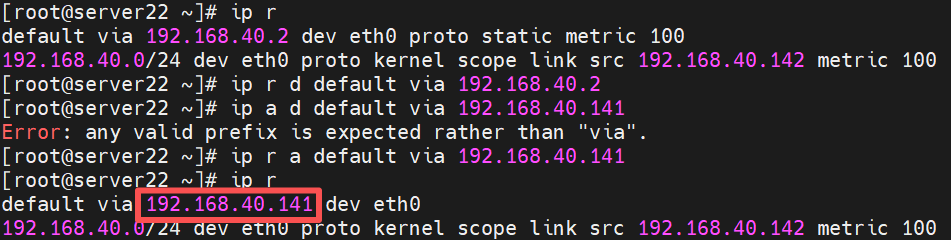

- RS上配置静态路由
server22和server23的网关应该指向server21的IP
[root@server22 ~]# ip r d default via 192.168.40.2
[root@server22 ~]# ip r a default via 192.168.40.141

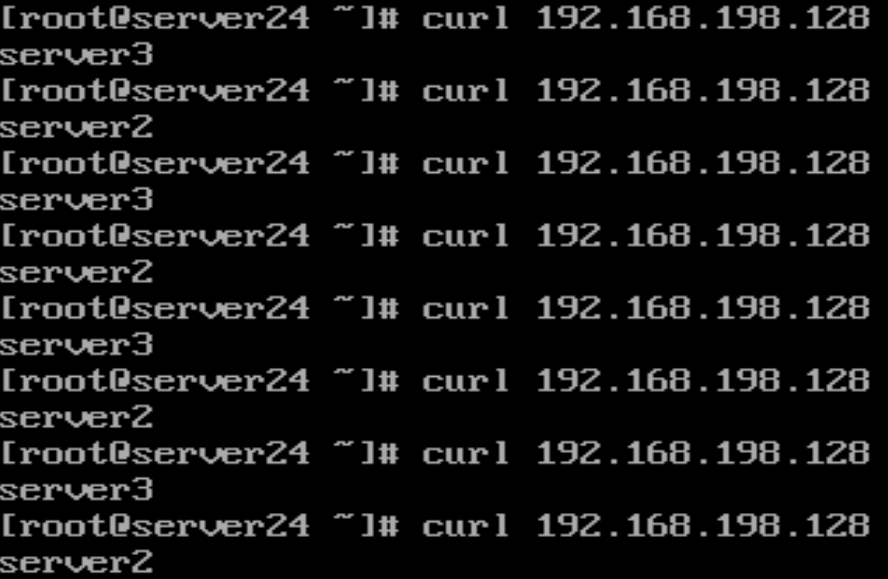

- 测试
4.7 故障解决
如果某台 RS down了，解决问题需要健康检测
如果LVS本身down了，解决问题需要LVS冗余
Keepalivedd是LVS管理软件，同时支持健康检测和主备冗余，可使用此服务辅助解决问题，服务详情见模块 “五、keepalived高可用”
移除添加的两块网卡，恢复为DR模式
- server21策略恢复
- server22和server33网关恢复
- 恢复策略，如果保存了可直接启动
systemctl start arp-ethers.service，没保存则需要重新配置

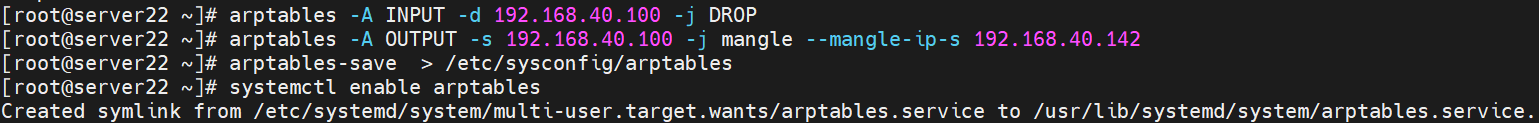

[root@server22 ~]# arptables -A INPUT -d 192.168.40.100 -j DROP
[root@server22 ~]# arptables -A OUTPUT -s 192.168.40.100 -j mangle --mangle-ip-s 192.168.40.142
[root@server22 ~]# arptables-save > /etc/sysconfig/arptables
[root@server22 ~]# systemctl enable arptables
[root@server23 ~]# arptables -A INPUT -d 192.168.40.100 -j DROP
[root@server23 ~]# arptables -A OUTPUT -s 192.168.40.100 -j mangle --mangle-ip-s 192.168.40.143
[root@server23 ~]# arptables-save > /etc/sysconfig/arptables
[root@server23 ~]# systemctl enable arptables
- 测试成功
4.7.1 某台 RS down了——健康检测
# 保存ipvsadm规则至配置文件，开机自动加载
ipvsadm-save > /etc/sysconfig/ipvsadm
# 保存arptables规则
arptables-save > /etc/sysconfig/arptables

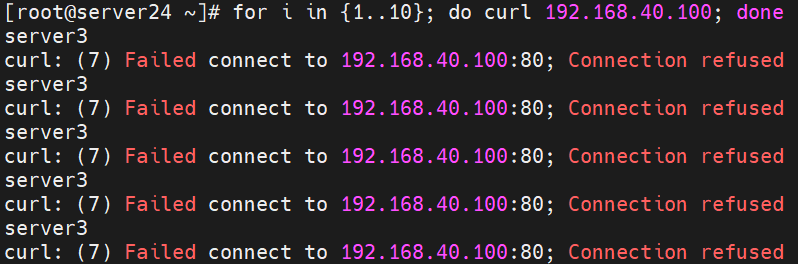

- 关闭server22的httpd服务，模拟一台 RS down的情况
[root@server22 ~]# systemctl stop httpd

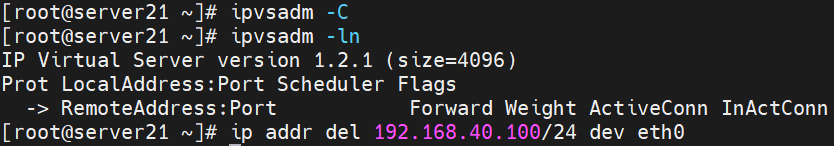

- 确保双方都没有策略，也没有绑定VIP
[root@server21 ~]# ipvsadm-save > /etc/sysconfig/ipvsadm
[root@server21 ~]# ipvsadm -C
[root@server21 ~]# ip a d 192.168.40.100/24 dev eth0
[root@server21 ~]# yum install -y keepalived
[root@server21 ~]# ipvsadm -C
- master即server21配置

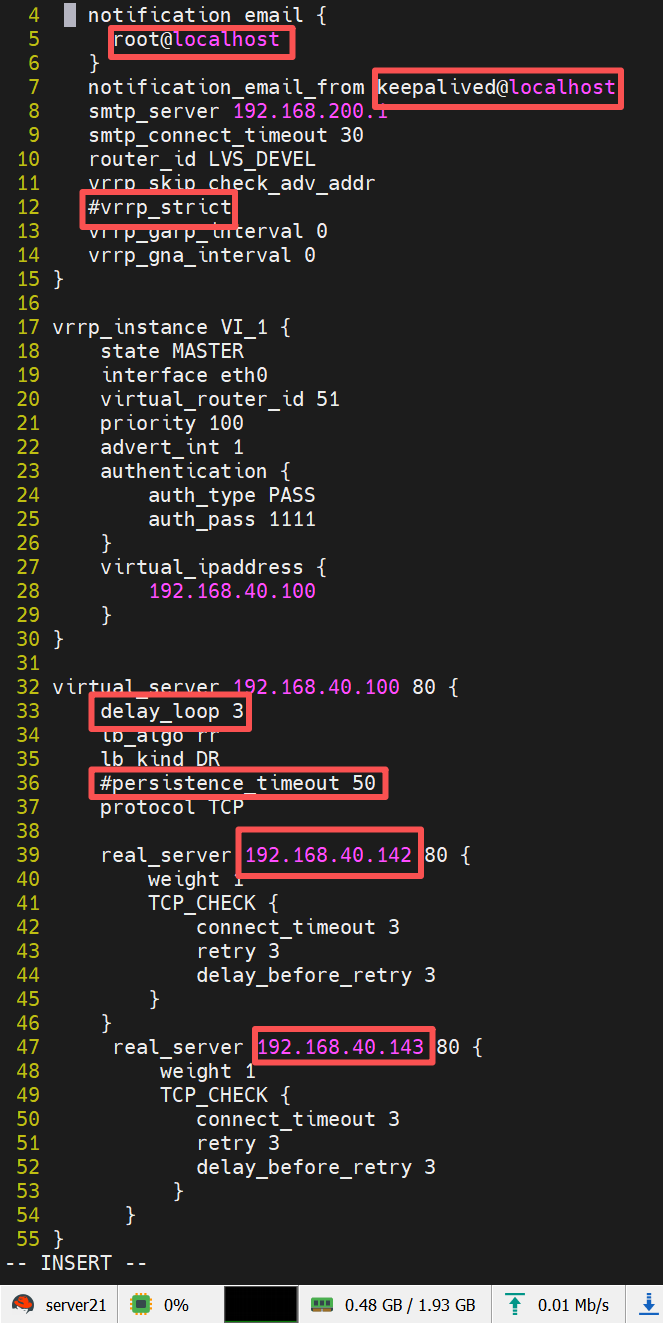

[root@server21 ~]# vim /etc/keepalived/keepalived.conf
#编辑内容如下图
[root@server21 ~]# systemctl start keepalived.service

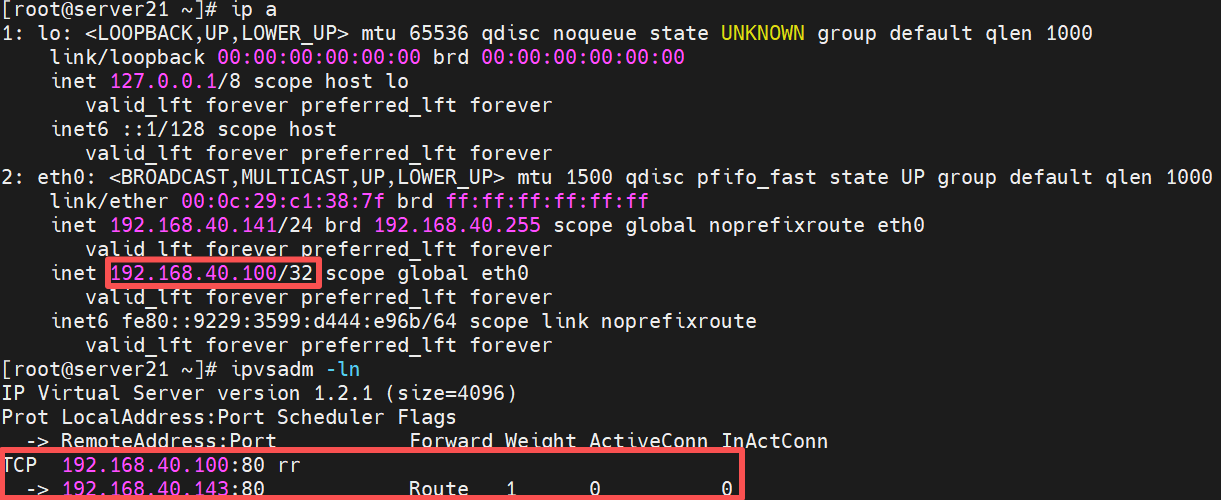

[root@server21 ~]# ip a #查看配置，自动添加了网卡和策略
[root@server21 ~]# ipvsadm -ln

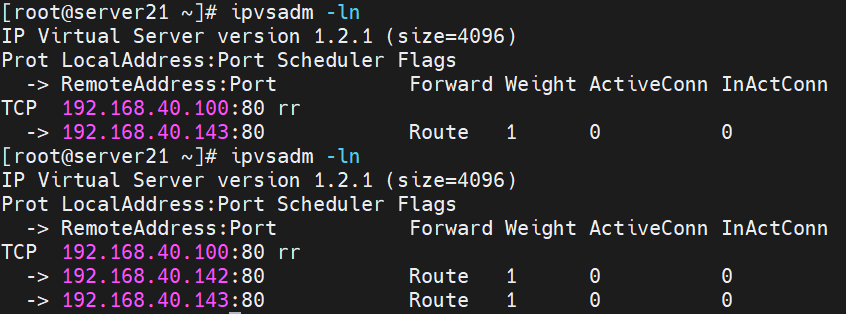

- 测试keepalived对后端RS的健康检测
[root@server22 ~]# systemctl start httpd
#启动server22的httpd服务，恢复的RS会自动添加到调度列表；若再停止，会自动从调度列表中被摘除
4.7.2 LVS本身down了——LVS冗余
- backup即server24配置：
[root@server24 ~]# yum install -y keepalived
- 从server1拷贝配置文件
[root@server21 ~]# scp /etc/keepalived/keepalived.conf server24:/etc/keepalived/
- 修改配置文件

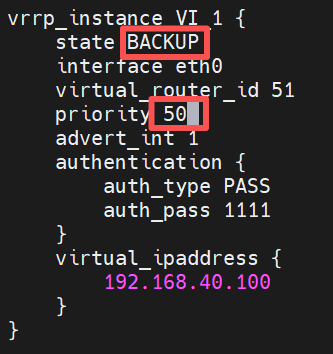

[root@server24 ~]# vim /etc/keepalived/keepalived.conf
#priority必须低于MASTER的，当MASTER的keepalived服务恢复，自动将VIP绑回MASTER
[root@server24 ~]# systemctl start keepalived.service

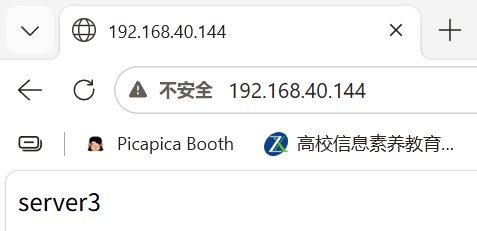

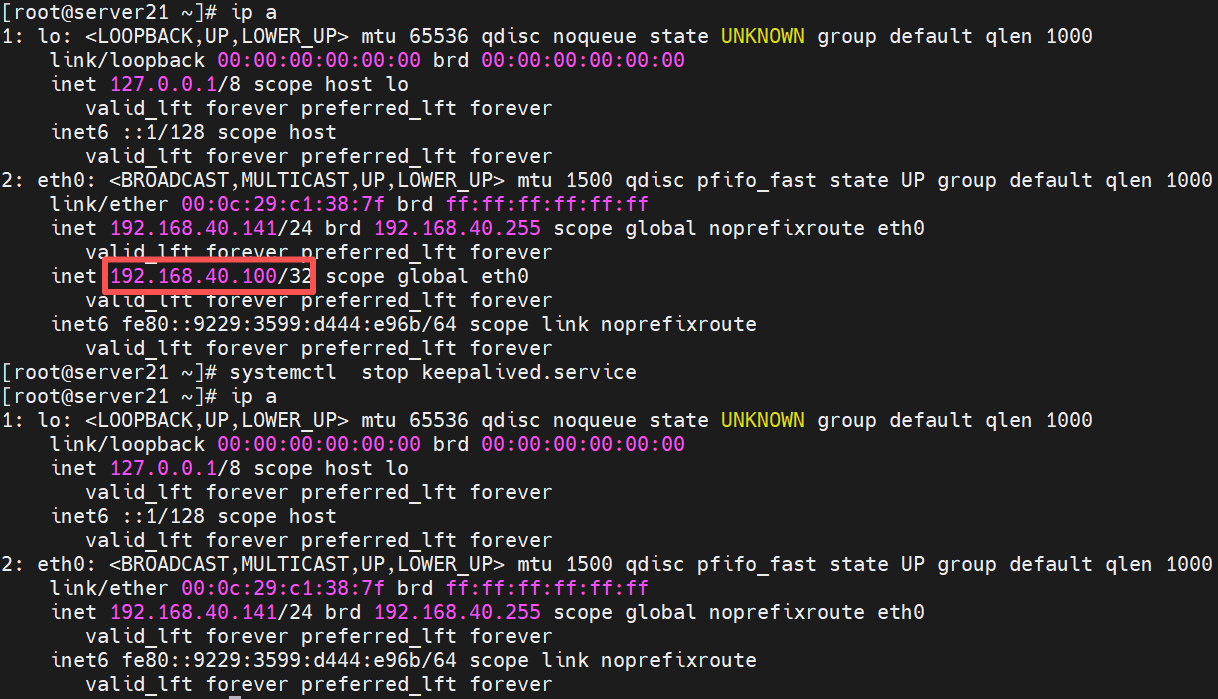

- 测试：
在server21上停止keepalived服务，VIP自动被摘掉

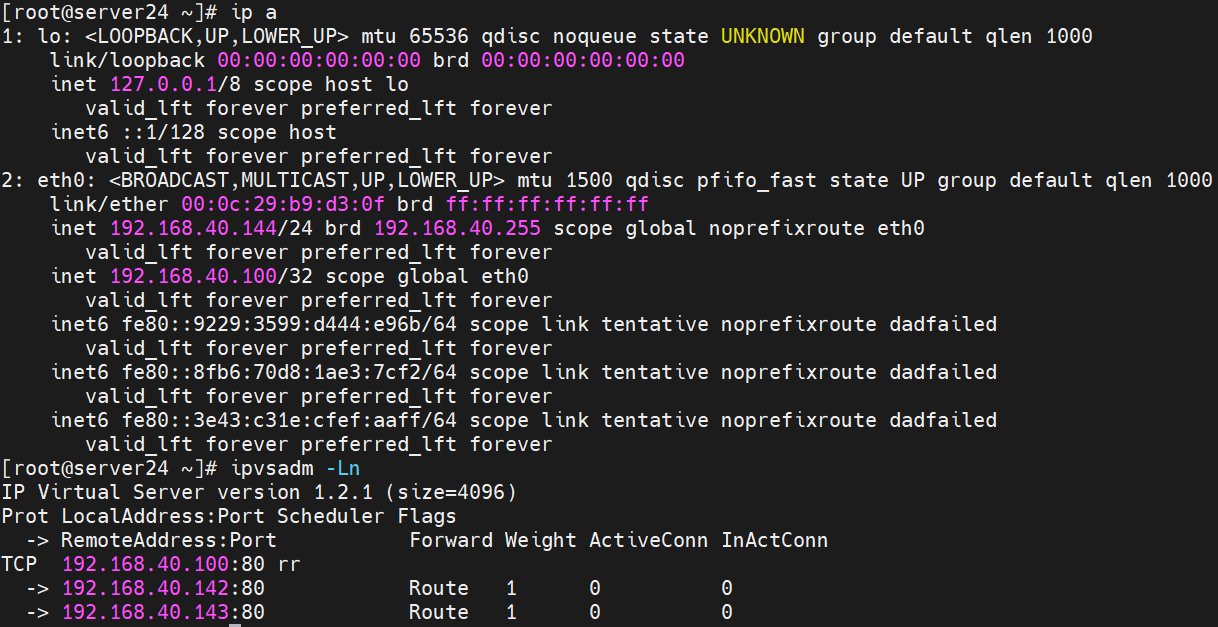

资源自动被迁移到server24
4.7.3 拓展：keeplived服务失效可使用haproxy七层负载均衡器
server21和server24的keepalived服务停掉，模拟失效。VIP和策略都会消失。
[root@server21 ~]# systemctl stop keepalived
[root@server24 ~]# systemctl stop keepalived
[root@server21 ~]# yum install -y haproxy #支持四层和七层服务

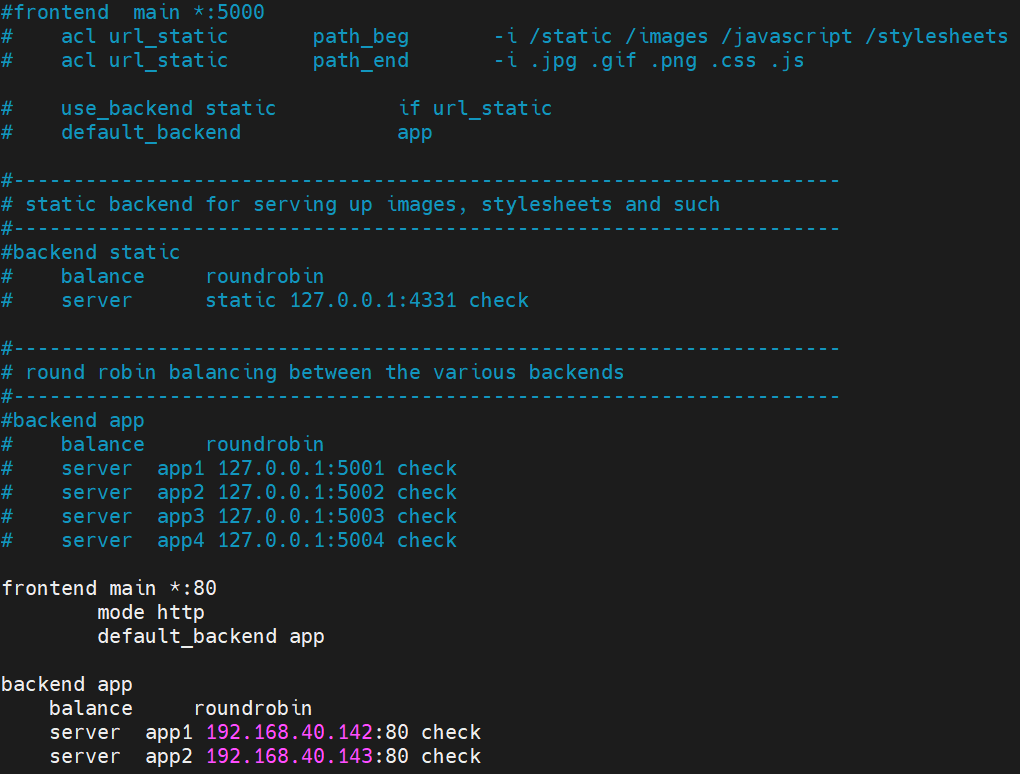

[root@server21 ~]# vim /etc/haproxy/haproxy.cfg
[root@server21 ~]# systemctl start haproxy.service
#一定要确认服务开启成功，80端口有可能被其他服务占用

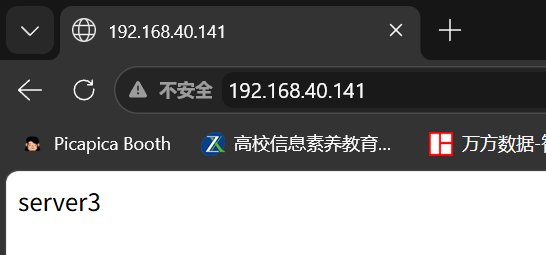

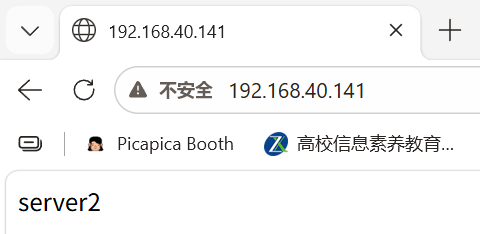

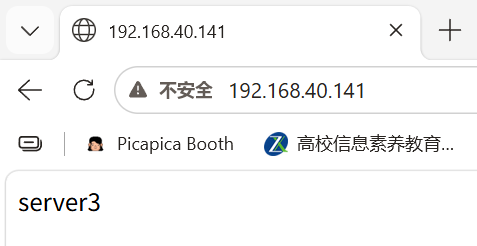

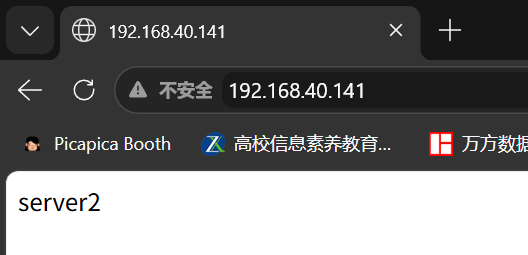

在网页访问server21的IP，刷新页面可看到server2和server3交替出现

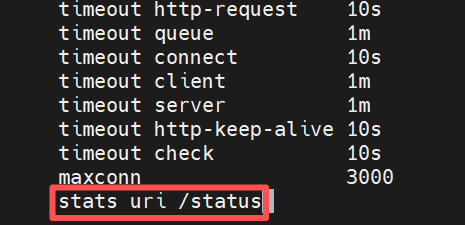

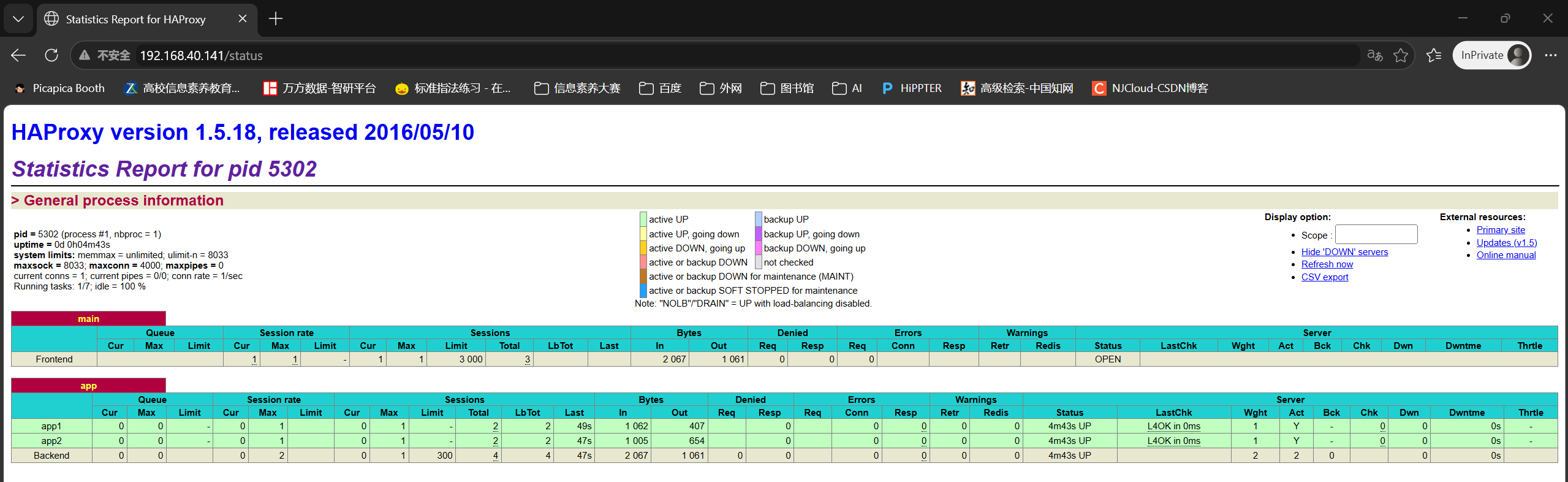

也可以监控其运行状态
提示：此服务不需要VIP和arptables服务，可以做端口转发，例如将server22的端口改为8080，服务不受影响。
4.7.4 keepalived和haproxy结合使用
[root@server24 ~]# yum install -y haproxy

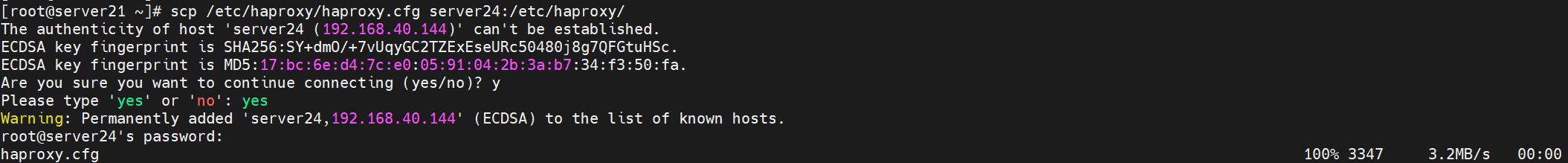

[root@server21 ~]# scp /etc/haproxy/haproxy.cfg server24:/etc/haproxy/

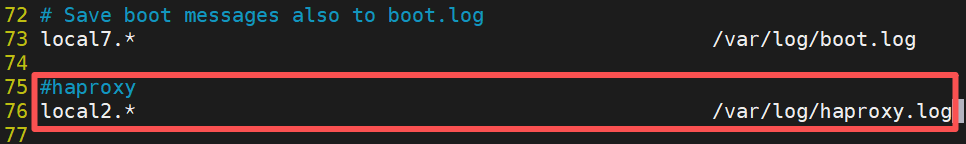

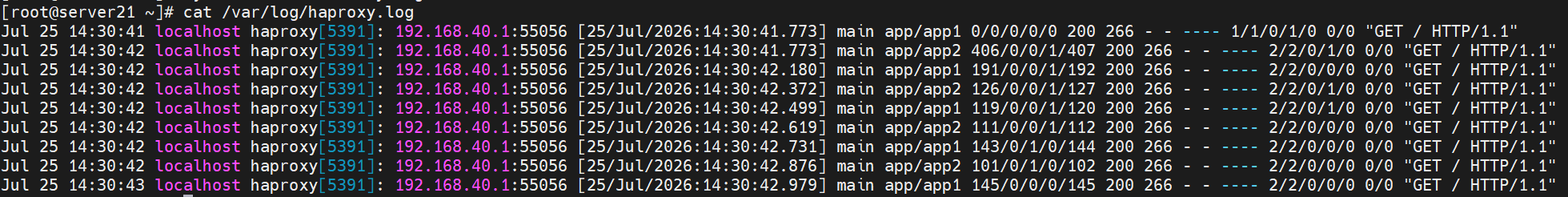

- 若想查看日志

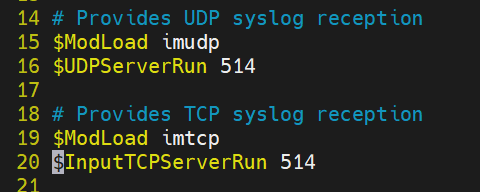

[root@server21 ~]# vim /etc/rsyslog.conf
[root@server21 ~]# systemctl restart rsyslog.service
[root@server21 ~]# cat /var/log/haproxy.log
- 主备机配置

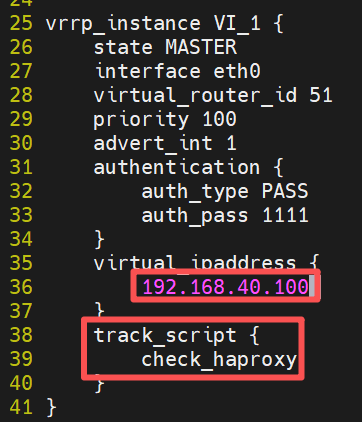

[root@server21 ~]# vim /etc/keepalived/keepalived.conf
[root@server21 ~]# scp /etc/keepalived/keepalived.conf server24:/etc/keepalived/

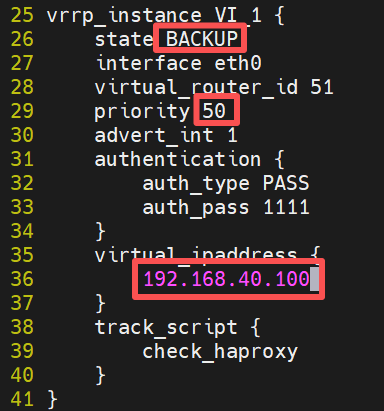

[root@server24 ~]# vim /etc/keepalived/keepalived.conf
[root@server24 ~]# systemctl start keepalived.service

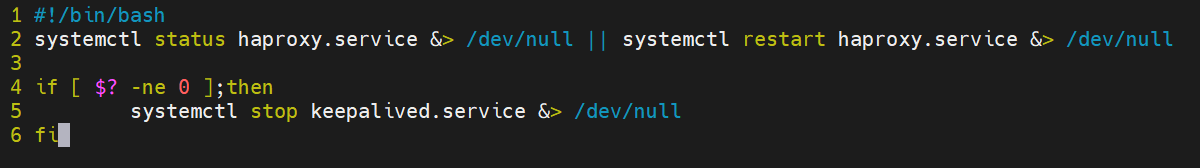

[root@server21 ~]# vim /opt/check_haproxy.sh
[root@server21 ~]# chmod +x /opt/check_haproxy.sh
[root@server21 ~]# scp -p /opt/check_haproxy.sh server24:/opt/
启动keepalived服务，haproxy服务自启动
[root@server21 ~]# systemctl stop haproxy.service
[root@server21 ~]# systemctl start keepalived.service

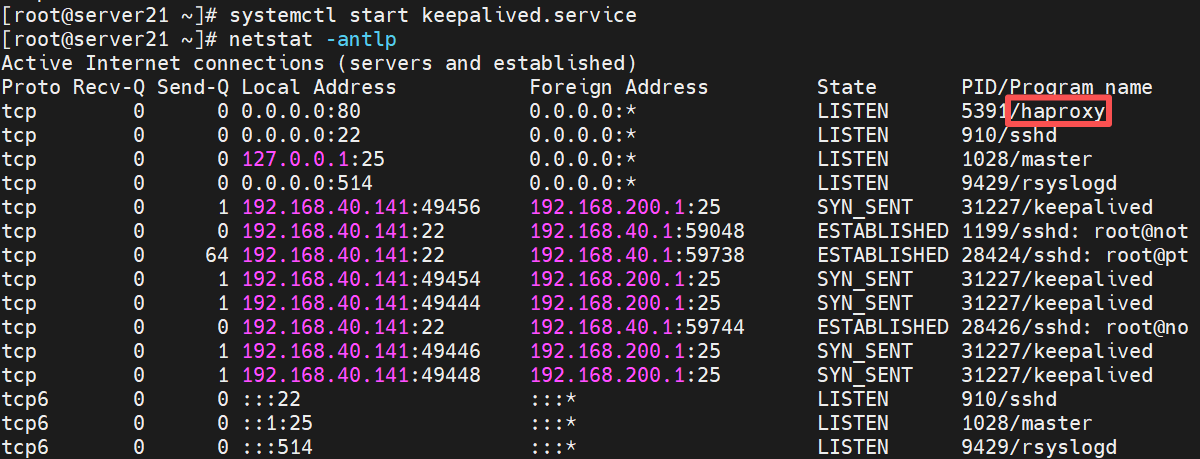

[root@server21 ~]# netstat -antlp
- 测试
访问server21的IP地址192.168.40.141，依旧server2和server3交替出现

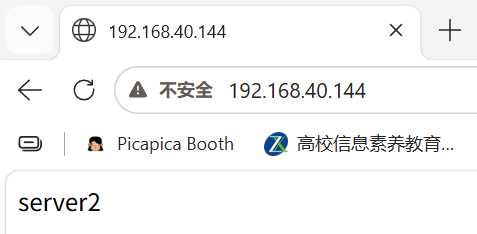

停掉server21的keepalived服务，server24自动绑定VIP，访问server24的IP，server2和server3交替出现
五、keepalived服务
5.1 概念
Keepalived 是基于 VRRP（虚拟路由冗余协议） 的开源高可用工具，核心作用是为服务器集群提供 “虚拟 IP（VIP）漂移” 能力，实现主备节点故障自动切换，确保业务 IP 不中断。它常与 LVS、Nginx 等服务搭配，构建高可用负载均衡或单服务高可用架构。
5.2 核心原理：VRRP 协议与 VIP 漂移
Keepalived 的高可用能力依赖 VRRP 协议，本质是让多台节点（主、备）共享一个 “虚拟 IP（VIP）”，对外呈现为一个统一的服务入口，核心逻辑如下：
- 角色划分：集群包含 1 个 主节点（Master） 和 1 个 / 多个 备节点（Backup）。
- 心跳检测：主节点定期向备节点发送 VRRP 通告报文（默认每 1 秒），证明自己 “存活”。
- VIP 持有：正常情况下，主节点绑定 VIP 并对外提供服务，备节点仅监听心跳，不持有 VIP。
- 故障切换：若备节点超过指定时间（默认 3 秒）未收到主节点心跳，判定主节点故障，备节点立即升级为新主节点，绑定 VIP 并接管服务，整个过程无需人工干预。
5.3 核心组件与配置
Keepalived 由 核心组件 和 配置文件 两部分组成，配置决定其行为逻辑。
-
核心组件
- vrrp_instance：VRRP 实例，是 Keepalived 配置的核心单元，一个实例对应一个 VIP 及一组主备节点（如 VI_1 实例管理 VIP 192.168.36.200）。
- Global_defs：全局配置，定义集群标识（如 router_id）、邮件通知（故障时发告警邮件）等基础参数。
- Track_script：健康检查脚本，用于检测主节点上 “核心业务服务”（如 Nginx、LVS）是否存活。若服务挂了，即使主节点本身存活，也会主动释放 VIP，触发切换（避免 “主节点存活但服务不可用” 的问题）。
-
配置文件（以双节点为例）
Keepalived 主配置文件默认路径为/etc/keepalived/keepalived.conf，主、备节点配置差异主要在 state（角色）和 priority（优先级，数值越高越优先成为主节点）。

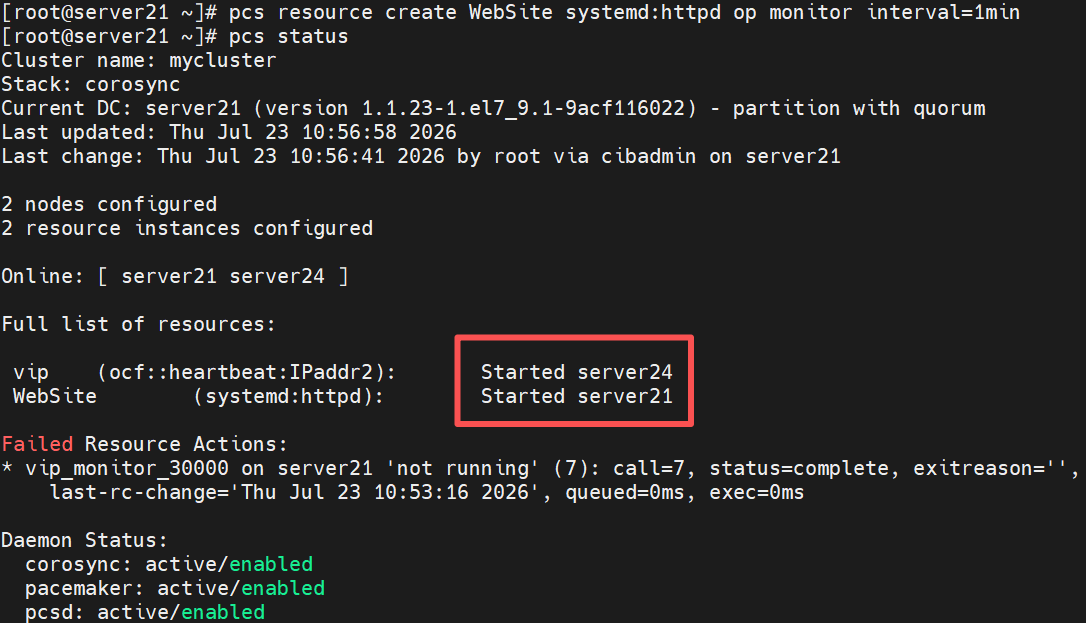

六、Pacemaker高可用

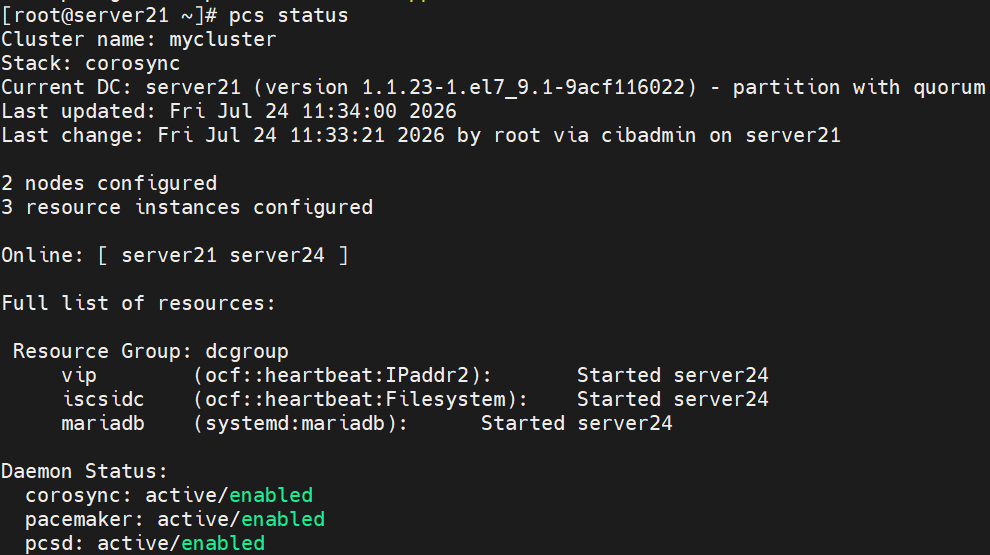

Pacemaker 是 Linux 环境下主流的 开源高可用集群管理工具，核心作用是通过监控集群节点和服务状态，实现 “故障自动检测与切换”，确保业务服务持续运行（即服务不中断）。它通常与 Corosync（负责集群通信与成员管理）配合使用，组成完整的高可用集群解决方案。
6.1 核心概念
1. 资源 Resource
集群管理的对象，两类最常见：
- 虚拟 IP（VIP / 浮动 IP）：客户端统一访问地址，跟随主节点漂移
- 业务服务（httpd、数据库等）
客户端永远连接 VIP，不需要关心业务跑在哪台物理机器。

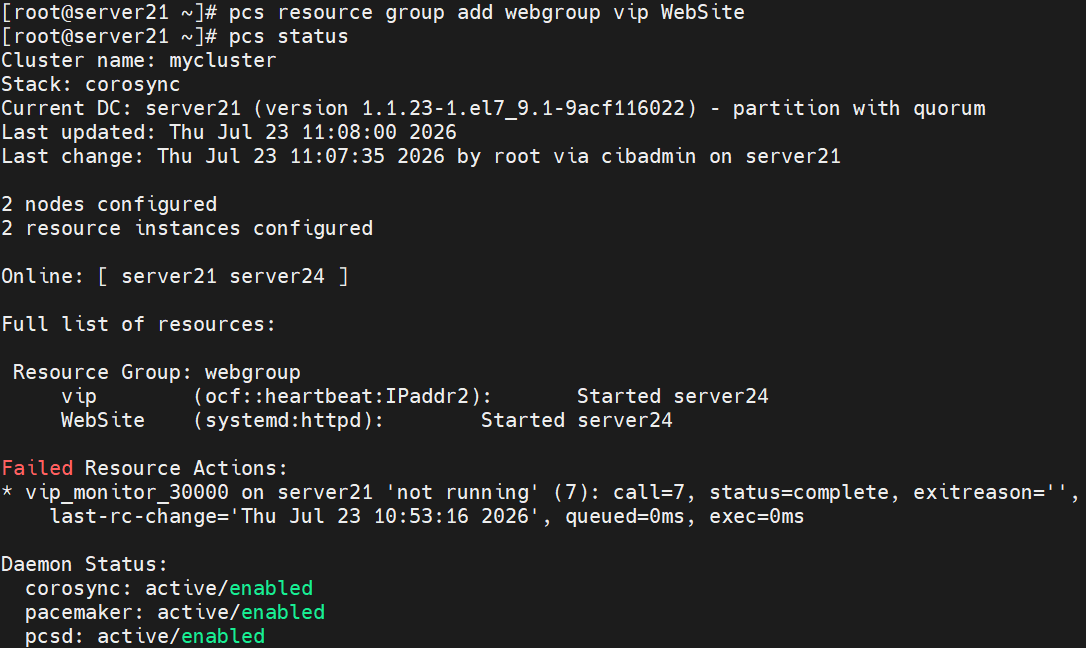

2. 资源组 Group
把 VIP + Web 服务放进同一个组，保证两个资源永远运行在同一台节点；
启动顺序：先 VIP，再服务；故障切换一起迁移。
3. 脑裂Split-brain
网络故障，两台节点互相认为对方宕机，同时抢占 VIP、同时启动服务，引发数据冲突。
4. 防脑裂机制STONITH
故障节点强制关机，避免两台机器同时抢占 VIP、同时写数据造成损坏。

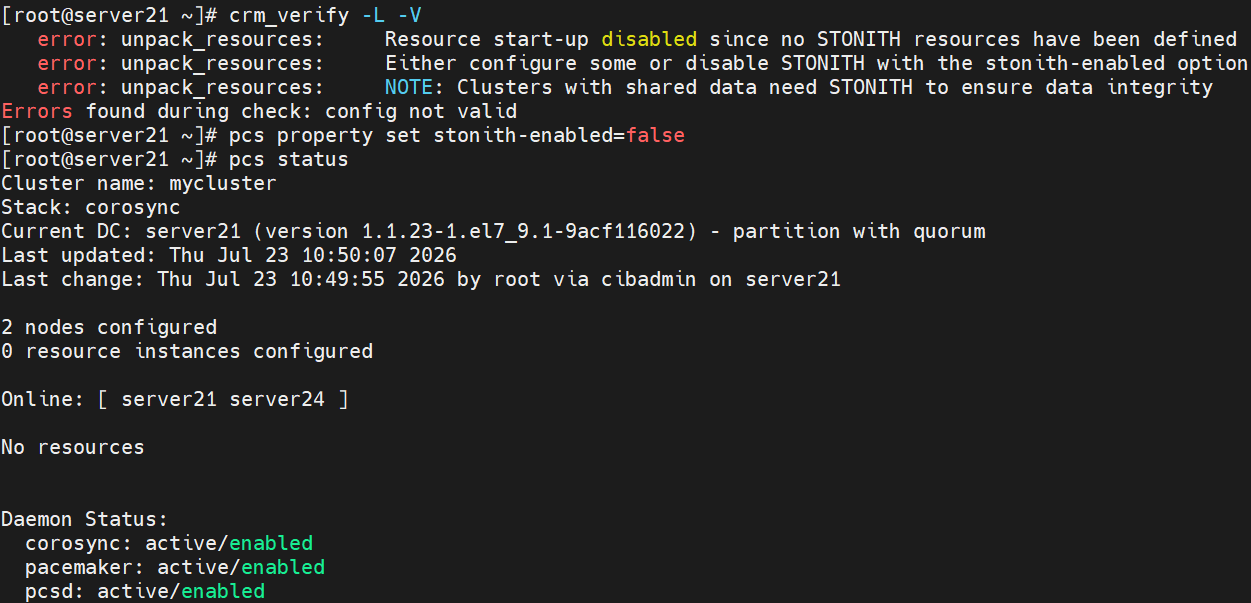

实验环境没有电源管理设备，临时关闭：
pcs property set stonith-enabled=false
生产环境必须开启STONITH。
6.2 组件
Pacemaker 集群的正常运行依赖 “底层通信” 和 “上层资源管理” 两大模块，关键组件如下：
| 组件 | 定义 | 解读 |
|---|---|---|
| Corosync | 底层通信引擎，负责集群节点间的心跳检测（确认节点是否存活）、集群状态同步，是 Pacemaker 的 通信基石。 | 1. 节点之间周期性发送心跳报文；2. 心跳中断 → Corosync 判定节点故障，将消息上报给 Pacemaker；3. 只负责通信，不管理业务资源。 |
| Pacemaker | 上层资源管理器，基于 Corosync 提供的节点状态，实现资源（如服务、IP、存储）的调度、故障切换和约束管理。 | 集群 “大脑”；收到故障通知后，执行资源停止、迁移、启动动作；所有资源启停逻辑由它决策。 |
| 资源（Resource） | 集群需管理的 “业务实体”，如虚拟 IP（VIP）、Web 服务（Apache/Nginx）、数据库 (MySQL) 等，是高可用保护的核心对象。 | 两类最常用资源：VIP 浮动 IP（客户端统一访问入口） 和业务服务（httpd、数据库） 。故障时整体漂移到备节点。 |
| 资源代理（RA） | 用于控制资源启停、状态检查的 “脚本 / 程序”（如ocf:heartbeat:IPaddr2管理 VIP），Pacemaker 通过 RA 与资源交互。 | Pacemaker 本身不会直接操作 IP / 服务，依靠 RA 标准化调用；实验高频：ocf:heartbeat:IPaddr2（VIP）ocf:heartbeat:apache（Apache 服务） |
| 约束（Constraint） | 定义资源调度规则，如 “资源必须运行在特定节点”（位置约束）、“多个资源需在同一节点运行”（共置约束）。 | 资源组（Group）本质就是共置约束；把 VIP+Apache 放进一组，保证二者永远在同一台服务器，先启 VIP、后启 Web 服务。 |
6.3 核心工作原理
Pacemaker 实现高可用的核心逻辑是 “心跳检测 + 故障切换”，流程如下：
- 集群初始化：多节点（至少 2 个）通过 Corosync 建立通信，选举出 “主节点”（负责资源调度）和 “备节点”。
- 资源部署：Pacemaker 根据配置，将资源（如 VIP + Nginx）部署到主节点，备节点处于 “待命” 状态。
- 心跳检测：Corosync 定期在节点间发送 “心跳报文”（默认每 1 秒），主节点需向备节点证明自己 “存活”。
- 故障检测：若备节点长时间（如 5 秒）未收到主节点心跳，判定主节点 “故障”，触发切换流程。
- 自动切换：Pacemaker 清理主节点上的资源（标记为 “失效”），并在备节点上启动资源，最终备节点升级为新主节点，业务恢复访问。
6.4 典型集群架构
Pacemaker 支持多种集群拓扑，最常用的是 “双节点主备架构”（适用于绝大多数业务场景）：
- 主节点：运行核心业务资源（如 VIP、应用服务），对外提供服务。
- 备节点：实时监控主节点状态，不运行业务资源，仅在主节点故障时接管。
- 共享存储（可选）：若业务需数据共享（如 MySQL），需配合共享存储（如 NFS、iSCSI），确保主备节点访问同一数据。
6.5 示例

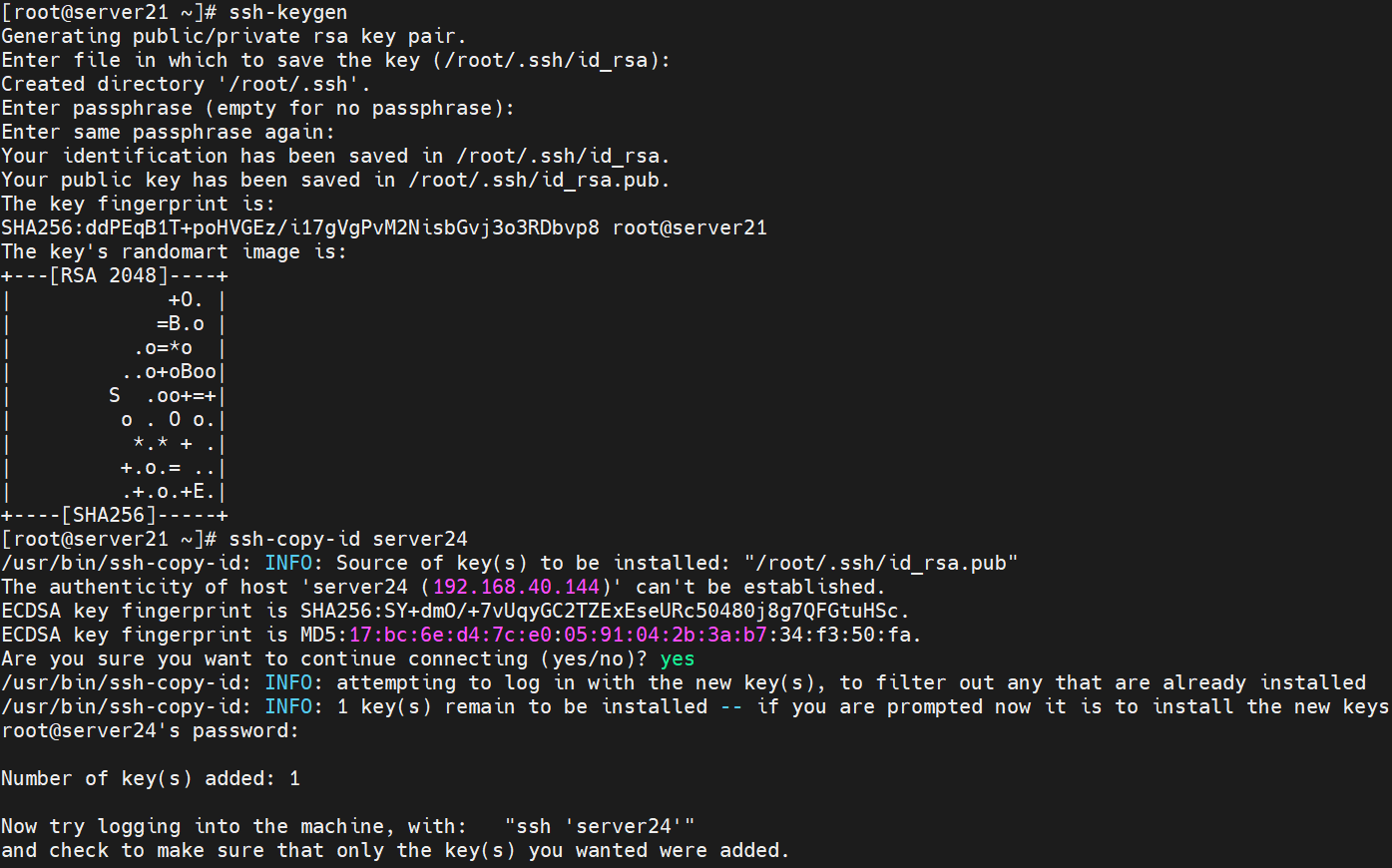

- 主机配置免密
[root@server21 ~]# ssh-keygen
[root@server21 ~]# ssh-copy-id server24

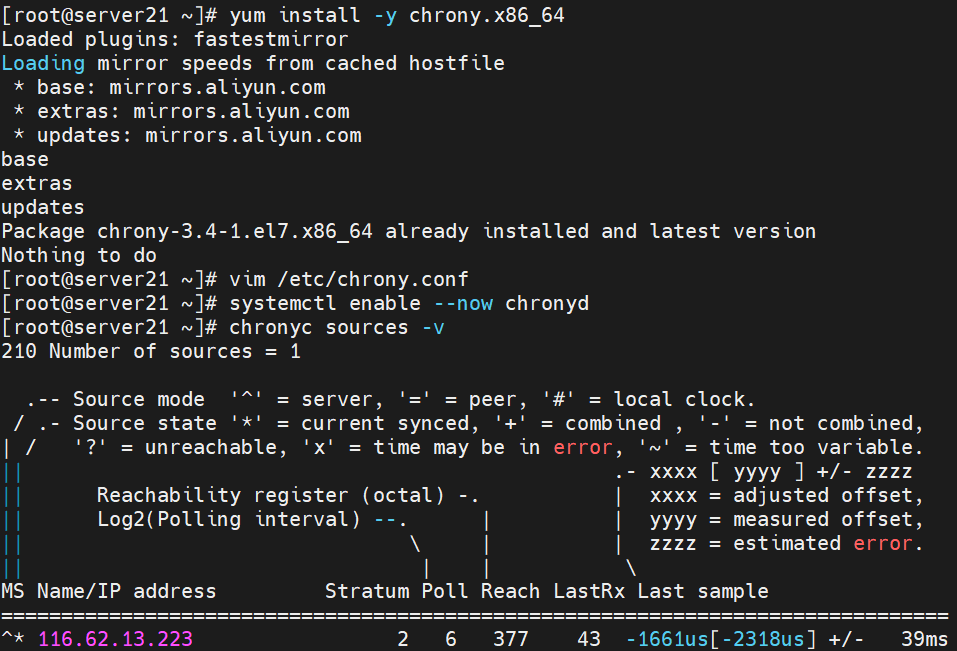

- 配置ntp时间同步
[root@server21 ~]# yum install -y chrony.x86_64 #时间同步服务包
[root@server21 ~]# vim /etc/chrony.conf #配置内容如下图
[root@server21 ~]# systemctl enable --now chronyd
[root@server21 ~]# chronyc sources -v
- 安装集群软件
- pacemaker
集群资源管理器，高可用核心，负责资源调度、故障迁移。 - pcs
集群管理命令工具，配套 pcsd 服务；用来创建集群、认证节点、管理资源、查看集群状态。 - psmisc
提供killall、pstree等进程管理工具；
集群排错时，方便批量终止异常进程。 - policycoreutils-python
SELinux 管理工具集合，提供semanage、restorecon；
集群、httpd 服务遇到 SELinux 403 权限拦截时，用来修改安全上下文。
[root@server21 ~]# yum install -y pacemaker pcs psmisc policycoreutils-python
[root@server21 ~]# ssh server24 yum install -y pacemaker pcs psmisc policycoreutils-python

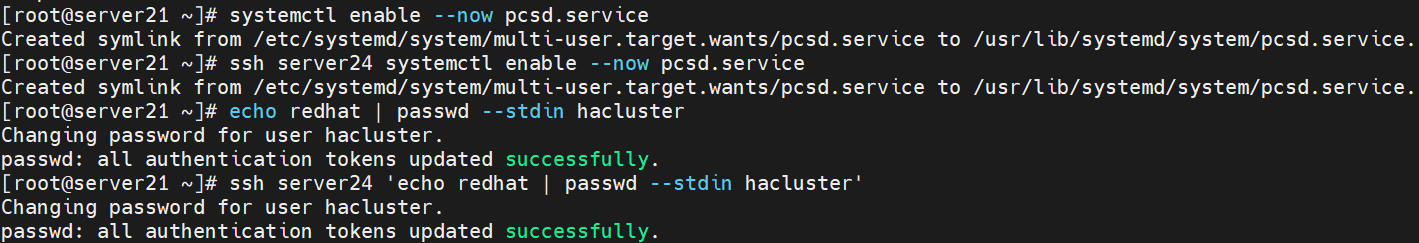

- 启动pcsd服务
[root@server21 ~]# systemctl enable --now pcsd.service
[root@server21 ~]# ssh server24 systemctl enable --now pcsd.service
[root@server21 ~]# echo redhat | passwd --stdin hacluster
[root@server21 ~]# ssh server24 'echo redhat | passwd --stdin hacluster' #非交互式设置 hacluster 用户的密码为 redhat，安装pcs软件包的时候，安装脚本自动创建该用户，所有节点 hacluster 密码必须一致，否则认证失败
- 配置corosync

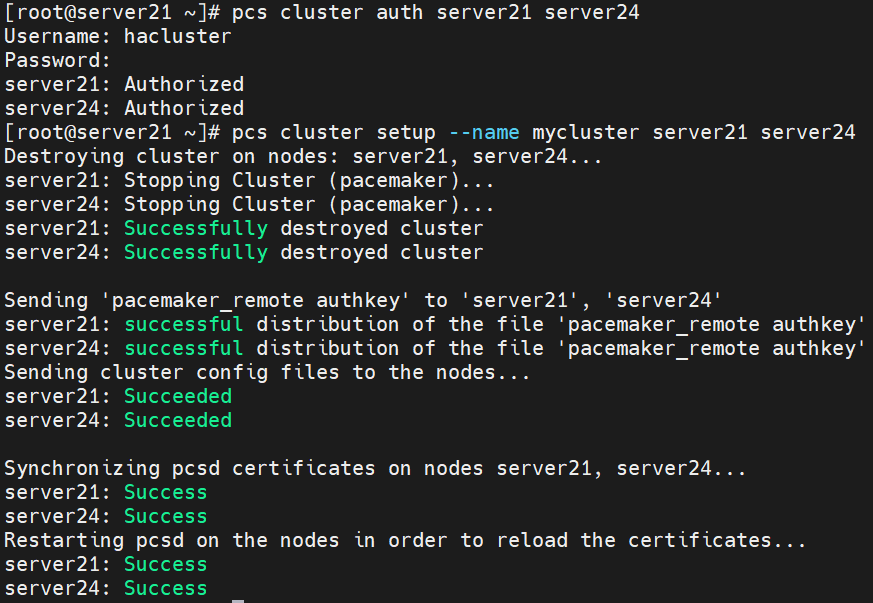

[root@server21 ~]# pcs cluster auth server21 server24 #对集群节点 server21、server24 进行双向认证，交换通信凭证，password：redhat
[root@server21 ~]# pcs cluster setup --name mycluster server21 server24 #在 server21、server24 两个节点上初始化集群配置，生成集群相关配置文件

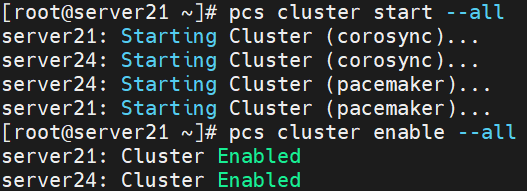

- 启动集群
[root@server21 ~]# pcs cluster start --all
[root@server21 ~]# pcs cluster enable --all
- 校验集群
[root@server21 ~]# crm_verify -L -V #检查 Pacemaker 集群当前配置是否合法、有无语法冲突、约束错误、资源配置异常
[root@server21 ~]# pcs property set stonith-enabled=false #修改集群全局属性，关闭 STONITH 功能
[root@server21 ~]# pcs status #查看 Pacemaker 集群实时运行状态
- 创建集群资源
[root@server21 ~]# pcs resource create vip ocf:heartbeat:IPaddr2 ip=192.168.40.100 op monitor interval=30s #创建一个虚拟 IP（VIP）集群资源，集群会自动在节点上绑定浮动 IP `192.168.40.100`；故障时 VIP 漂移到备用节点
[root@server21 ~]# ip a d 192.168.40.100/24 dev eth0
pcs resource create
创建集群资源的基础命令。vip
自定义资源名称，是集群内部识别该资源的名字（标识符），后续管理资源用这个名字，可以随意起名ocf:heartbeat:IPaddr2
资源代理 RA
ocf：资源代理标准类型
heartbeat：代理所属厂商
IPaddr2：专门用来管理虚拟 IP 地址
Pacemaker 依靠这个脚本实现 IP 的添加、删除、状态检测。
-
ip=192.168.40.100
指定浮动 VIP 地址，客户端统一访问这个 IP。
注意：该 IP 不能和任何物理网卡静态 IP 冲突。 -
op monitor interval=30s
定义监控操作
op monitor：状态检测动作
interval=30s：每 30 秒检查一次该 VIP 资源是否正常运行
一旦检测失败，判定资源故障，触发迁移。

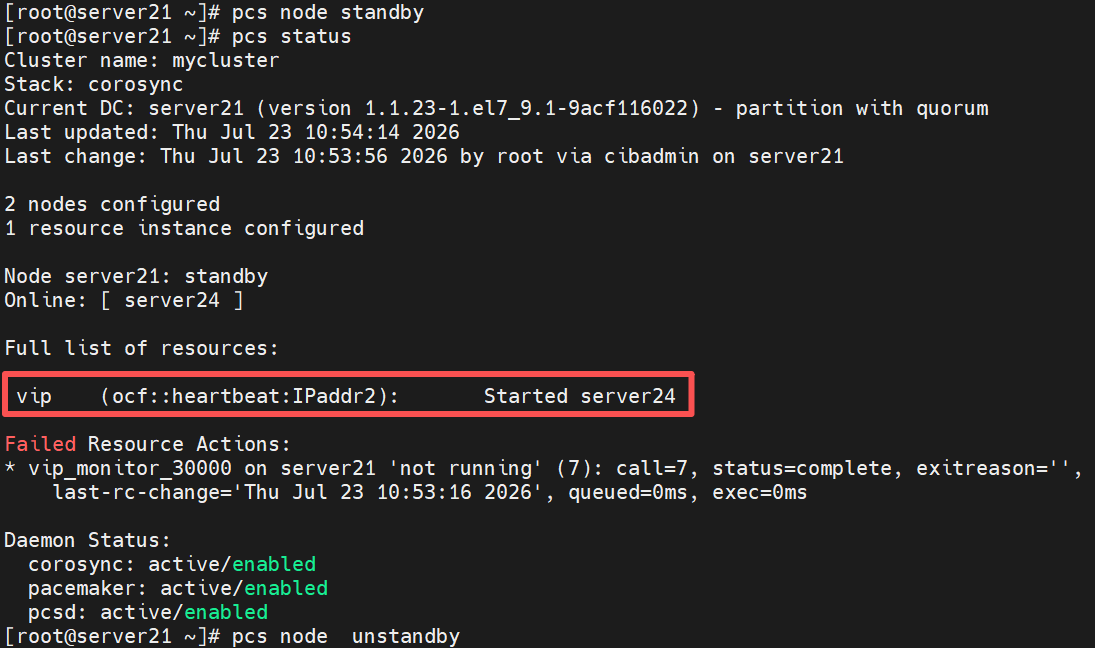

- 节点失效备援
[root@server21 ~]# pcs node standby #把指定节点设置为待机状态。集群判定该节点不可用：运行在这台节点上的所有资源全部停止，资源自动迁移到集群内其他正常节点
[root@server21 ~]# pcs status
[root@server21 ~]# pcs node unstandby #恢复server21
- 添加apache服务资源
在添加资源之前，确保server1和server4主机上已经安装了httpd软件
[root@server21 ~]# pcs resource create WebSite systemd:httpd op monitor interval=1min #创建集群资源，由 Pacemaker 管理httpd(Apache)服务
[root@server21 ~]# pcs status
pcs resource create
创建集群资源命令。WebSite
自定义资源名称，后续操作资源时使用这个名字，可以自定义。systemd:httpd
资源代理 RA 类型：
systemd：代表直接调用系统 systemd 单元管理服务
httpd：对应systemctl start httpd
systemd:httpd：通用 systemd 代理，简单直接，适合实验
ocf:heartbeat:apache：heartbeat 官方专用 Web 资源代理，功能更完善；op monitor interval=1min
op monitor：资源监控动作
interval=1min：每 60 秒检查一次 httpd 运行状态
一旦检测到 httpd 异常崩溃，集群触发资源迁移。
此时发现资源并不在同一台主机上
创建资源组，强制资源运行在同一节点
[root@server21 ~]# pcs resource group add webgroup vip WebSite #创建资源组 webgroup，并把两个资源加入组内：vip、WebSite
[root@server21 ~]# pcs status
资源组核心规则
- 同组资源永远运行在同一台节点（共置约束）；
- 启动顺序：按照书写先后
先启动vip→ 后启动WebSite - 停止顺序逆序
先停止WebSite→ 后停止vip - 故障迁移时，一组资源整体一起漂移
注意：必须先有 VIP，再启动 Web 服务；防止 Web 启动后没有对外访问 IP。

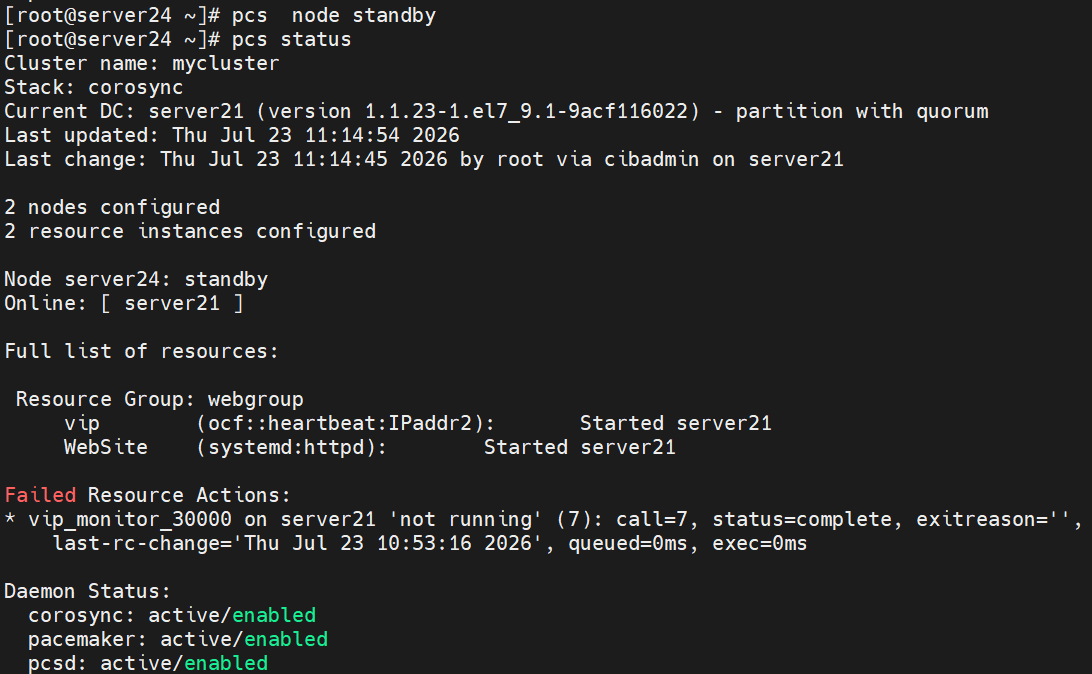

server24节点失效，资源整体迁移到server21
[root@server24 ~]# pcs node standby
6.6 与haproxy结合使用
- 启动server22和server23的httpd服务
[root@server22 ~]# systemctl status httpd
[root@server23 ~]# systemctl status httpd

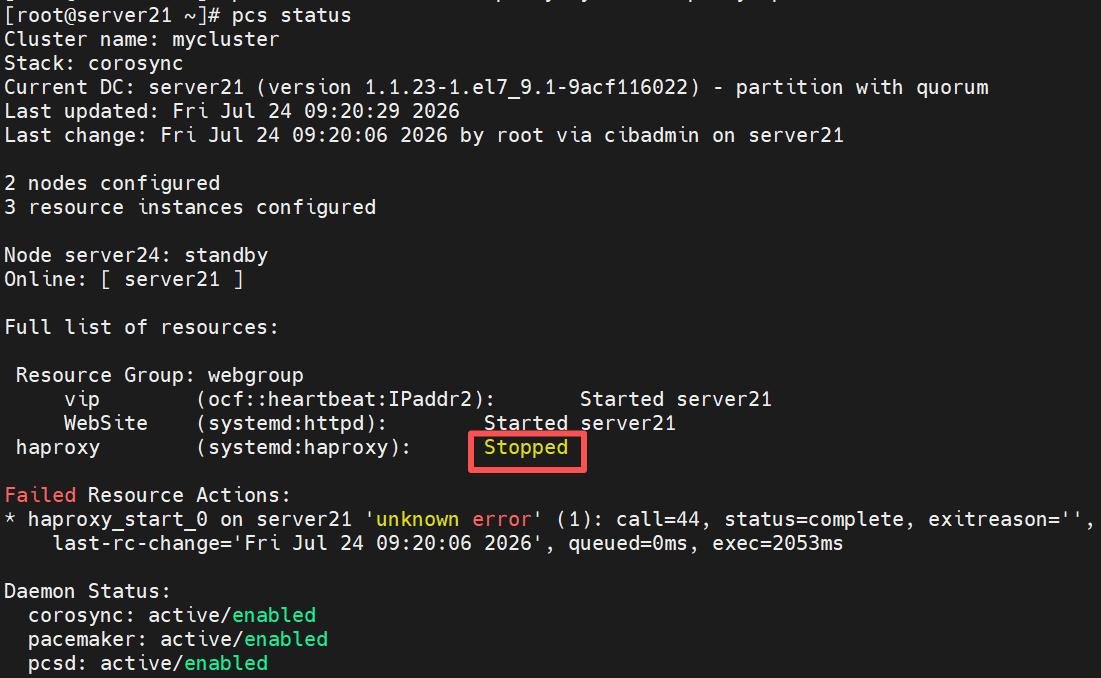

- 加入paproxy服务
[root@server21 ~]# pcs resource create haproxy systemd:haproxy op monitor interval=1min
[root@server21 ~]# vi /etc/httpd/conf/httpd.conf
[root@server21 ~]# httpd -t
[root@server21 ~]# pcs resource clear WebSite
[root@server21 ~]# pcs resource restart webgroup
[root@server21 ~]# pcs resource clear haproxy
[root@server21 ~]# pcs resource start haproxy
6.7 配置iscsi存储
配置iscsi输出端

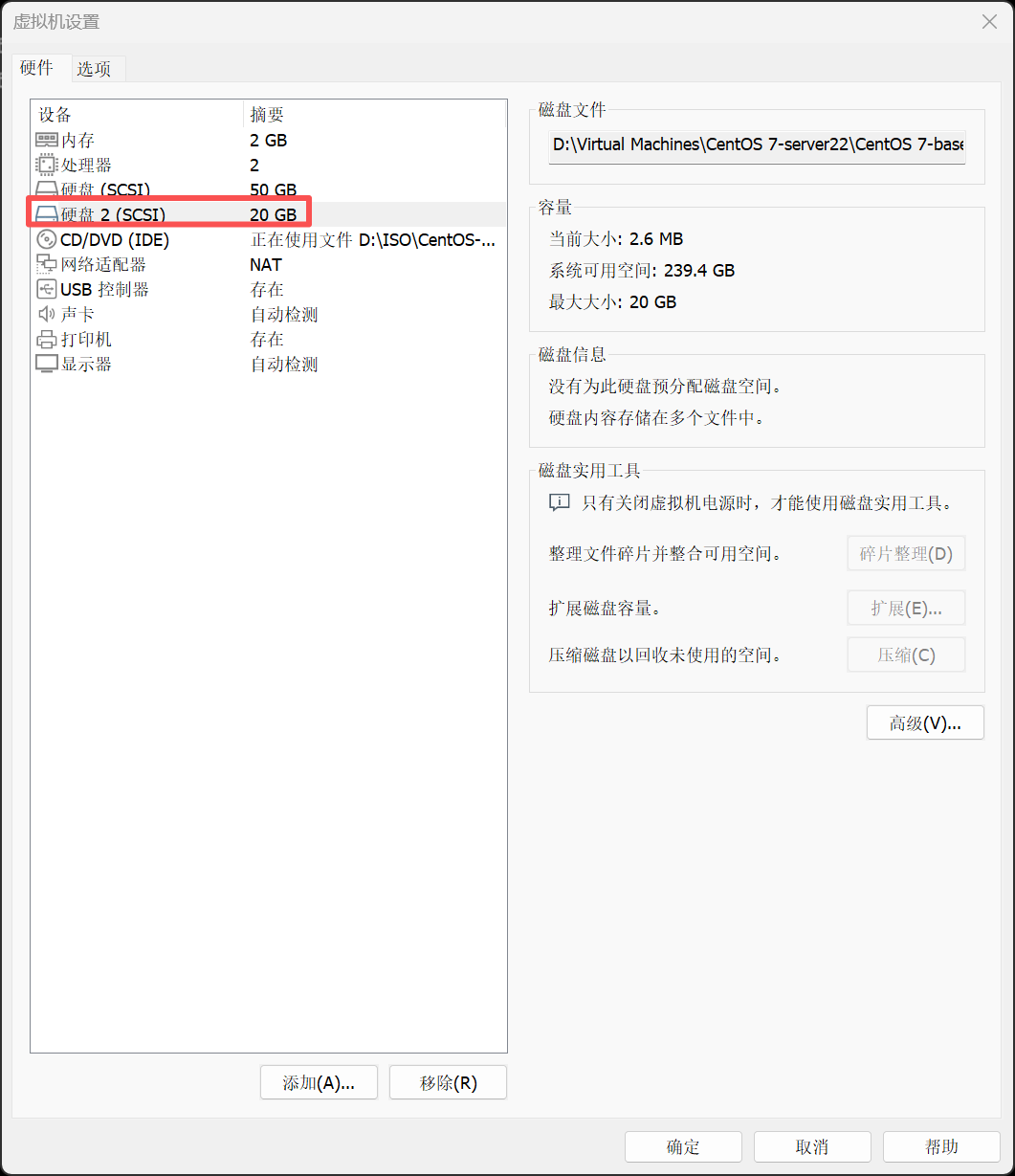

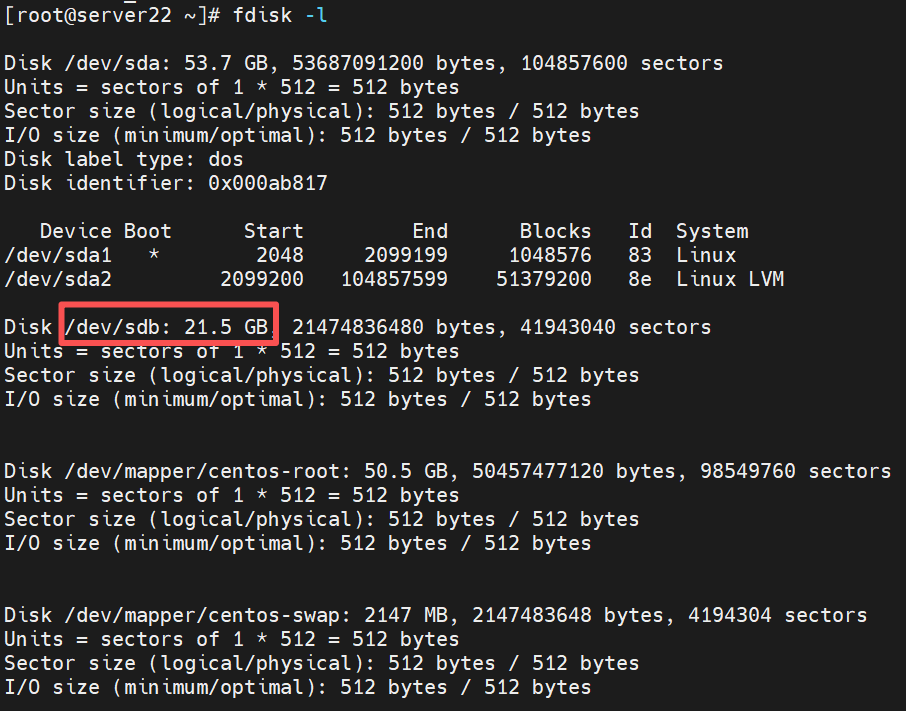

- 在server22上添加虚拟机磁盘 /dev/sdb
- server22
[root@server22 ~]# yum install -y targetcli
[root@server22 ~]# systemctl enable --now target

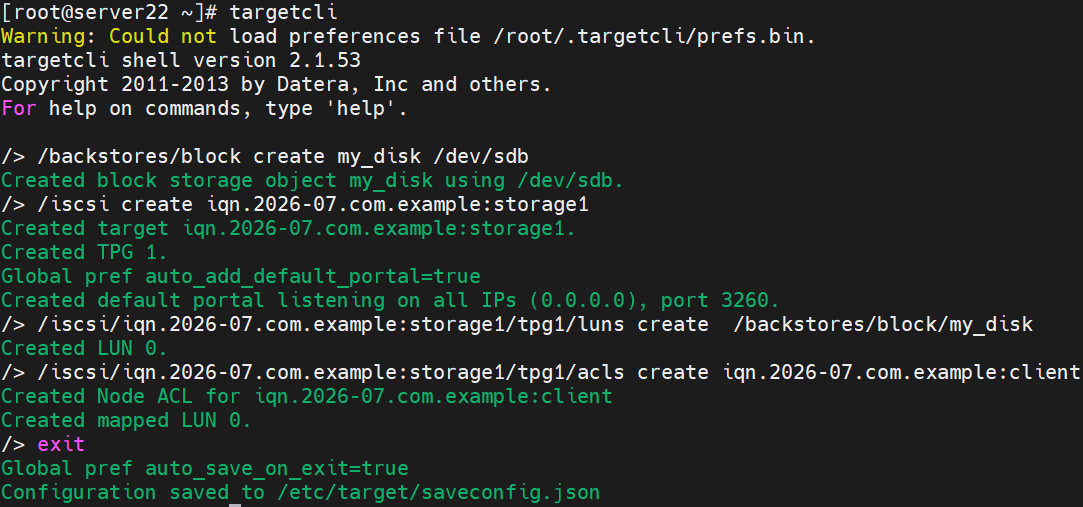

[root@server22 ~]# targetcli
配置iscsi客户端
- 删除集群资源
[root@server21 ~]# pcs resource group remove webgroup
[root@server1 ~]# pcs resource delete vip
[root@server1 ~]# pcs resource delete WebSite
- server21
[root@server21 ~]# yum install -y iscsi-initiator-utils.x86_64
[root@server21 ~]# yum install -y mariadb-server

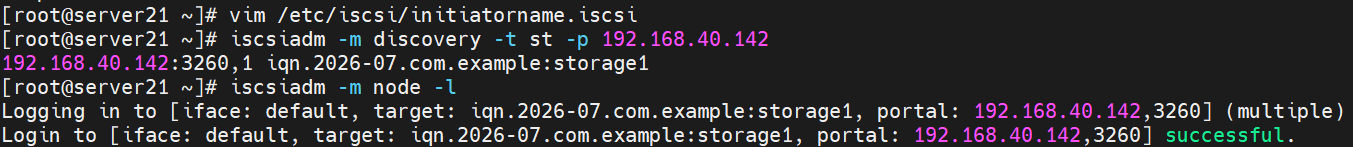

[root@server21 ~]# vim /etc/iscsi/initiatorname.iscsi
#编辑内容如下图
[root@server21 ~]# iscsiadm -m discovery -t st -p 192.168.40.142
[root@server21 ~]# iscsiadm -m node -l
- server24
[root@server24 ~]# yum install -y iscsi-initiator-utils.x86_64
[root@server24 ~]# yum install -y mariadb-server
[root@server24 ~]# vim /etc/iscsi/initiatorname.iscsi
- server21

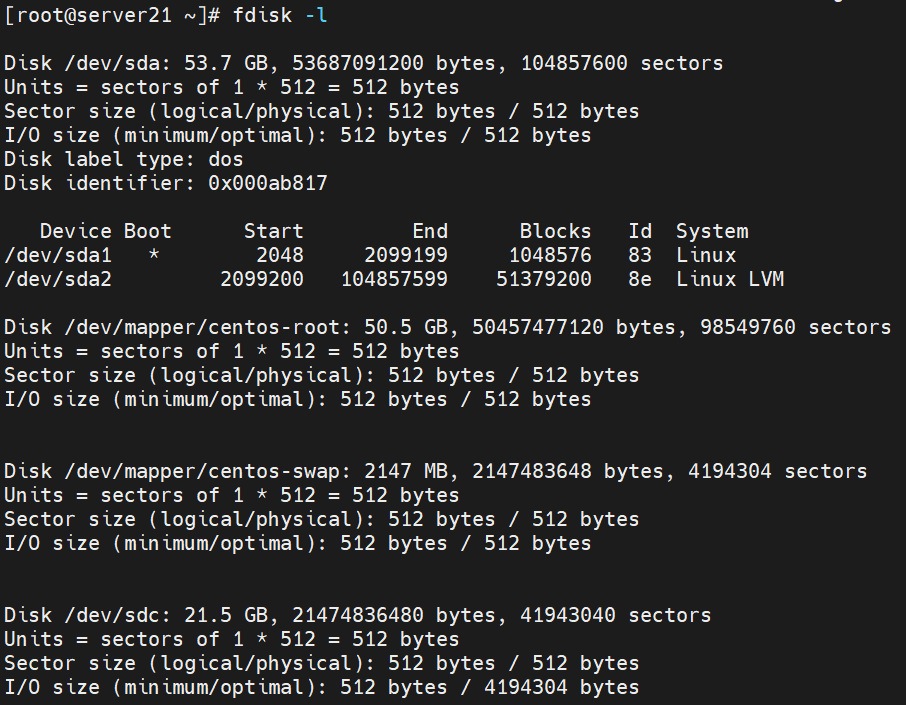

查看硬盘是否连接成功，此前我在server21上添加过一块硬盘sdb，server22远程连接的为sdc
[root@server21 ~]# fdisk /dev/sdc #分区格式化
[root@server21 ~]# mkfs.xfs /dev/sdc1
[root@server21 ~]# mount /dev/sdc1 /var/lib/mysql #挂载存储
[root@server21 ~]# chown mysql.mysql /var/lib/mysql #修改属性
[root@server21 ~]# systemctl start mariadb.service #数据初始化，会直接初始化到sdc1上

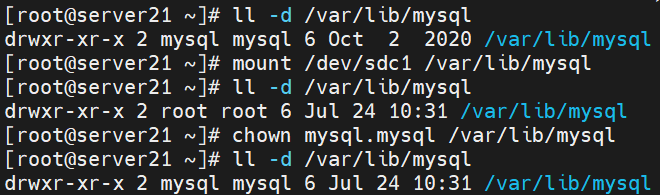

注意：挂载完成再执行 chown！
如果先 chown，再挂载，修改的只是本地被遮挡的空目录权限。一旦挂载远程磁盘，新的磁盘文件系统权限不受影响，数据库启动依然权限报错。
挂载之后再 chown，修改的是 iSCSI 磁盘分区 /dev/sdc1 内部文件系统的根目录权限，MySQL 读写远程存储时权限正常。

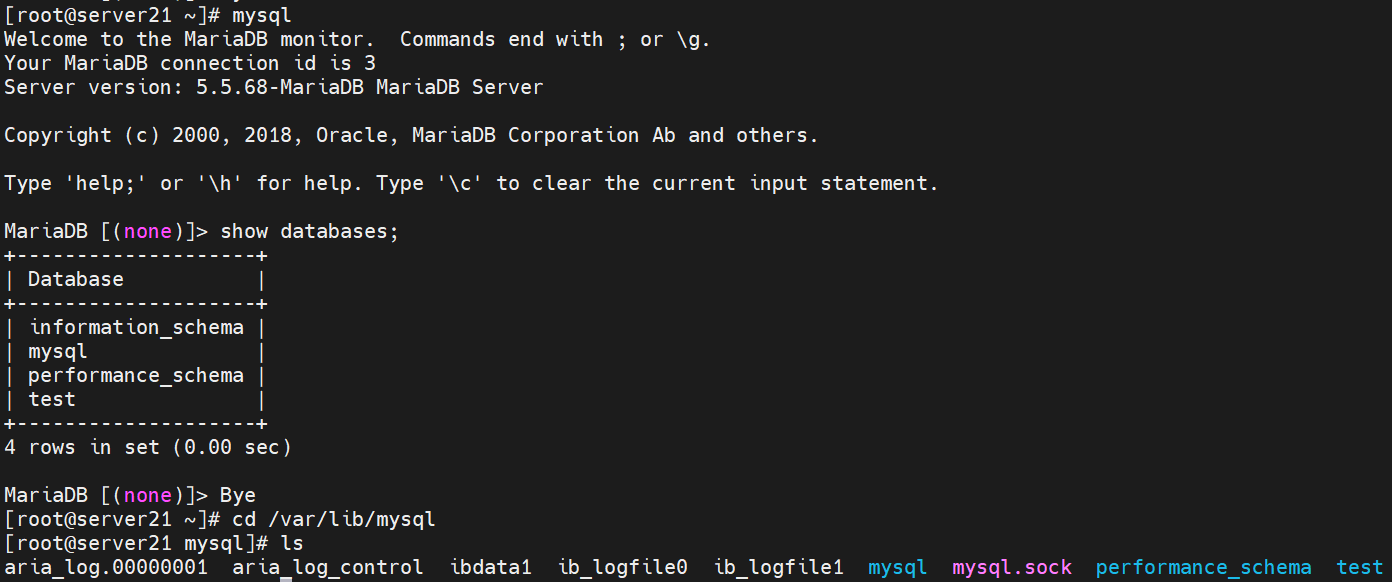

确认配置成功

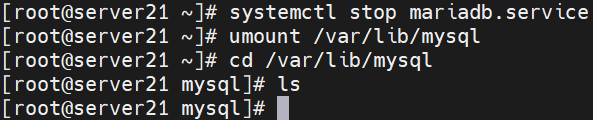

卸载存储，卸载后数据消失
[root@server21 ~]# systemctl stop mariadb.service
[root@server21 ~]# umount /var/lib/mysql
- server24只需导入存储，无需格式化
[root@server24 ~]# iscsiadm -m discovery -t st -p 192.168.40.142
[root@server24 ~]# iscsiadm -m node -l

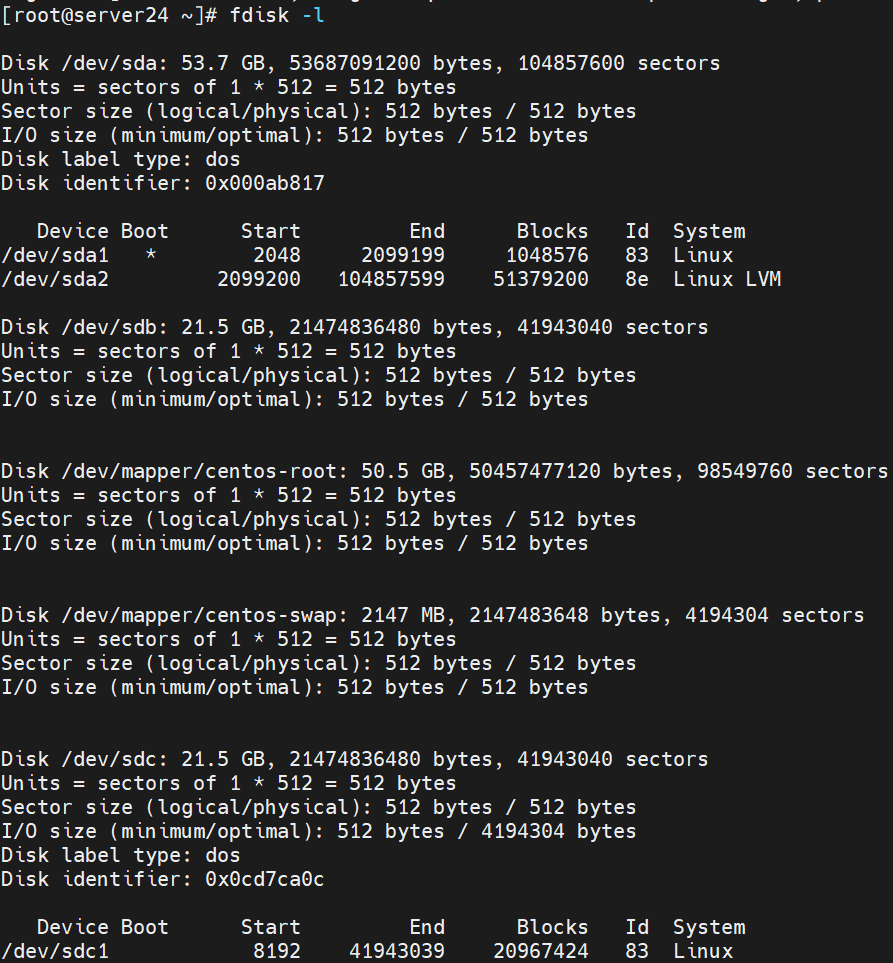

可以看到已经存在分区了

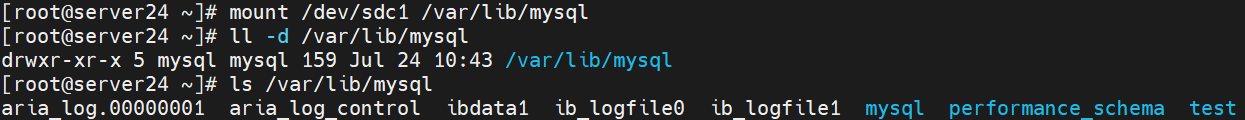

挂载之后数据也直接出现
测试完后停止mariadb服务，取消挂载
[root@server24 ~]# systemctl stop mariadb
[root@server24 ~]# umount /var/lib/mysql
整合iscsi存储和mariadb数据库
[root@server21 ~]# pcs resource create vip ocf:heartbeat:IPaddr2 ip=192.168.40.100 op monitor interval=30s
[root@server21 ~]# pcs resource create iscsidc ocf:heartbeat:Filesystem device=/dev/sdc1 directory=/var/lib/mysql fstype=xfs op monitor interval=1min
[root@server21 ~]# pcs resource create mariadb systemd:mariadb op monitor interval=1min
[root@server21 ~]# pcs resource group add dcgroup vip iscsidc mariadb
北京人形旗下天工造物具身智能开源社区，聚焦具身天工与慧思开物两大平台
更多推荐
7
0- 0
已为社区贡献2条内容
所有评论(0)
