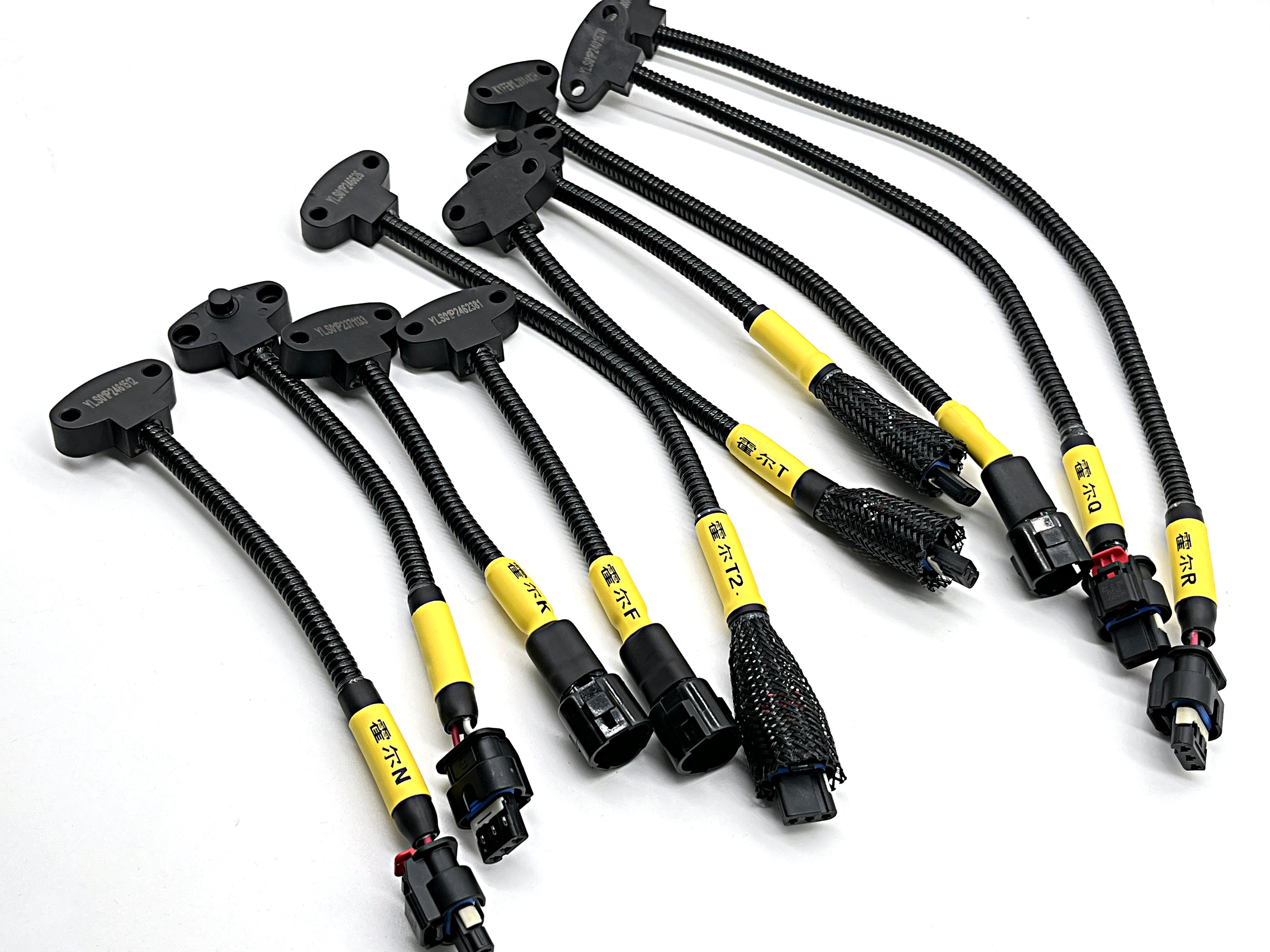

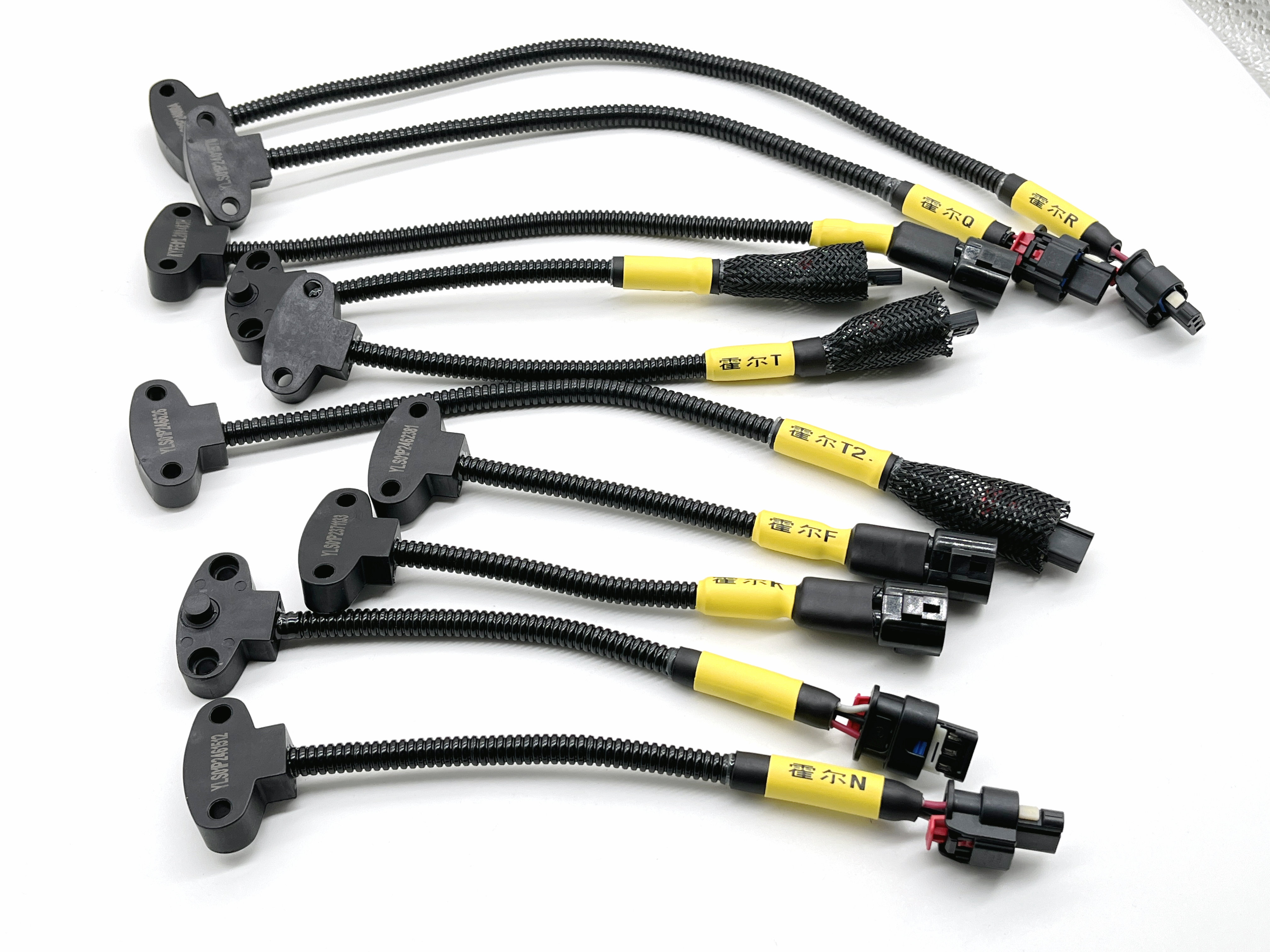

一、主要应用场景

1. 驱动电机系统（三相永磁同步/无刷电机）

• 5芯霍尔线束（红5V、黑GND、黄/绿/蓝三路位置信号），连接电机内部霍尔元件与电机控制器MCU

• 功能：给霍尔芯片供电，传输转子位置脉冲信号，控制器完成精准换相、矢量控制，实现电机平稳调速、扭矩控制；线束损坏会出现电机抖动、无力、报故障码、无法行驶。

• 线束特点：屏蔽双绞线、波纹管防护，远离高压相线布置，抑制大功率IGBT带来的电磁干扰。

2. 动力电池&BMS电池管理系统（霍尔电流传感器线束，三线制为主）

• 霍尔电流传感器安装在高压母排，线束连接传感器与BMS主板

• 作用：采集电池充放电实时电流，BMS计算SOC电量、SOH健康度，实现过流保护、高压断电保护，保障电池安全。

• 线束：耐高温屏蔽线，防水汽车级连接器，高低压隔离，防止高压串入低压控制回路。

3. 车载充电机OBC、DC‑DC、PDU配电单元

• 使用三线制屏蔽霍尔线束，采集交流/直流母线电流，实现功率闭环控制、过流保护、故障诊断。

4. 底盘与车身控制系统

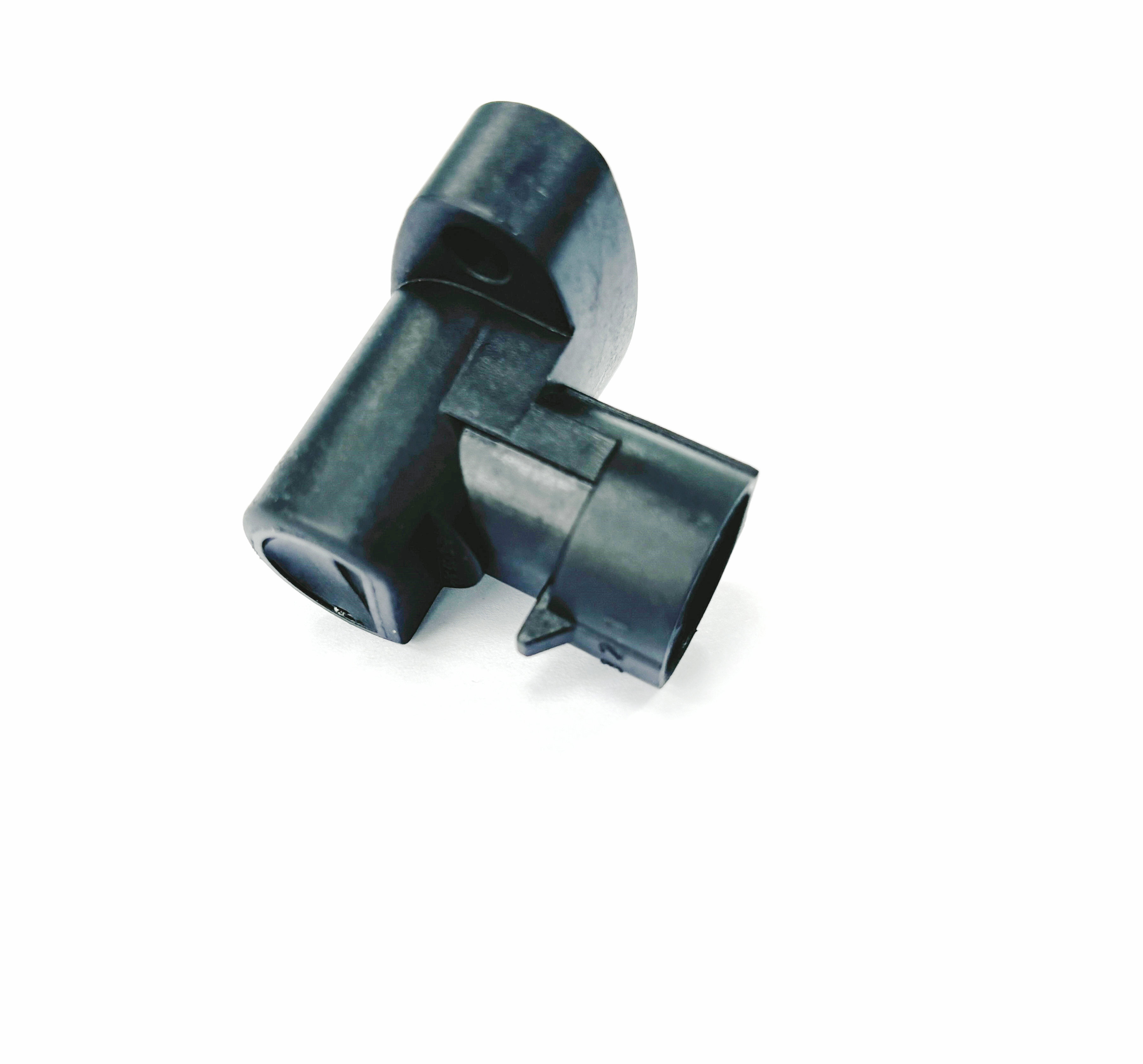

1. ABS轮速霍尔传感器线束（三线）：采集车轮转速信号，用于防抱死、ESP车身稳定、车速计算。

2. 刹车踏板、换挡机构、车门锁、座椅/车窗BLDC小电机霍尔线束：检测位置、开关状态，实现车身电控功能。

二、新能源霍尔线束特殊性能要求（区别普通线束）

1. EMC抗干扰：采用屏蔽双绞线+屏蔽层单端接地，抵御高压电缆、逆变器的强电磁辐射，防止信号失真丢波

2. 严苛耐环境：耐高低温（‑40℃～125℃）、耐油耐电解液、防水接插件（IP67/IP6K9K），抗震耐磨，外加波纹管护套

3. 电气安全：低压信号线束和高压动力线束分开布线，保持安全间距，避免高压击穿干扰低压信号

4. 诊断功能：整车VCU可以通过线束回路诊断断路、短路、虚接故障，点亮故障灯、进入限功率保护模式

三、常见故障影响

1. 线束断路/虚接：电机丢相、动力受限、报电机位置传感器故障；BMS电流采样失效，禁止高压上电

2. 屏蔽层破损：信号受干扰，转速跳动、电流采样不准，续航计算错误

3. 插头进水氧化：偶发故障、行驶中途动力中断
