电机控制器功能安全实战——从HARA到SSR的完整设计流程

基于某量产电驱动总成(EDU)电机控制器功能安全开发项目实战经验总结，硬件平台：Infineon AURIX TC387（ASIL-D, LockStep）+ TLF35584（SBC）+ NXP GD3160（Gate Driver）+ Danfoss DP700B750T1 IGBT模块，最终达成ASIL C功能安全等级。

---

前言：为什么要做功能安全？

随着新能源汽车的快速普及，电机控制器（MCU/MCU Inverter）作为电驱动系统的核心执行部件，其安全性直接关系到整车安全和驾乘人员生命安全。ISO 26262《道路车辆功能安全标准》自2011年发布第一版以来，已成为汽车行业功能安全开发的国际通用准则，并于2018年发布第二版，扩展了对半导体、商用车的覆盖。

电机控制器在整车中承担扭矩控制、能量回收、高压管理等关键功能。一旦发生安全相关的系统性故障或随机硬件失效，可能导致非预期加速、动力丢失、高压触电、热失控等严重危害。因此，在EDU（Electric Drive Unit）开发初期就引入功能安全流程，从概念阶段到产品发布进行全生命周期安全管理，是确保量产车辆安全合规的必由之路。

本文基于实际项目经验，完整梳理电机控制器功能安全开发从HARA到SSR的七步核心流程。

---

第一步：HARA —— 危害分析与风险评估

1.1 场景分析与危害识别

HARA（Hazard Analysis and Risk Assessment）是功能安全开发的起点。针对电机控制器，我们识别了以下典型危害场景：

序号	危害场景	潜在后果
H1	高速行驶中非预期加速	车辆失控、碰撞
H2	坡道起步时溜坡	车辆后溜、碰撞
H3	高压回路绝缘失效导致触电	人员伤亡
H4	电机过温导致起火	车辆起火
H5	扭矩输出中断导致动力丢失	车辆无法行驶、高速失速
H6	传感器故障导致扭矩错误输出	非预期加减速

1.2 ASIL等级确定

根据ISO 26262-3的三大参数——严重度（Severity）、暴露率（Exposure）、可控性（Controllability），对每一危害进行ASIL（Automotive Safety Integrity Level）评级：

• Severity S0-S3：伤害严重程度（S0=无伤害 → S3=生命危险）
• Exposure E0-E4：场景暴露概率（E0=几乎不暴露 → E4=频繁暴露）
• Controllability C0-C3：驾驶员或其他人对危害的可控程度（C0=完全可控 → C3=几乎不可控）

ASIL等级由 S × E × C 组合确定，分为 QM、ASIL A、ASIL B、ASIL C、ASIL D 五个等级，其中ASIL D为最高安全等级。

实例：对场景 H1 “高速行驶中非预期加速” 进行ASIL评定

以危害场景H1为例，我们逐项评估三个参数：

① 严重度 S 评定：

• 场景描述：车辆在高速路以120km/h行驶时，电机控制器故障导致非预期急加速，车辆失控
• 可能后果：车辆偏离车道 → 与相邻车道车辆或护栏碰撞 → 乘员重伤甚至死亡
• 评定结果：S3（致命伤害）——非预期加速在高速场景下极可能导致严重事故

② 暴露率 E 评定：

• 场景描述：车辆可能在全天候各种路况下行驶，高速场景是常见工况之一
• 暴露频率：对日常通勤用户，高速行驶占总驾驶时间约30%-50%
• 评定结果：E3（高暴露概率）——虽非每次出行必上高速，但在车辆全生命周期中频繁出现

③ 可控性 C 评定：

• 场景描述：非预期加速发生时，驾驶员可采取以下措施：
  • 踩下制动踏板（多数车辆制动系统能力大于最大驱动扭矩）
  • 切断动力（松加速踏板→系统检测到冲突→触发安全保护）
  • 电子稳定系统(ESC)介入限制扭矩
  • 但是，若加速与制动同时作用时间过长，制动可能热衰退
• 评定结果：C2（中等可控）——驾驶员可通过制动等方式部分控制，但需要一定反应时间和操作技巧

④ ASIL等级确定：

参数	评定等级	依据
严重度 S	S3	高速碰撞可导致生命危险
暴露率 E	E3	高速行驶频繁出现但并非每次驾驶必遇
可控性 C	C2	可通过制动等方式控制，但需反应时间

根据ISO 26262 ASIL等级查表规则：

S3 × E3 × C2 → ASIL C

HARA团队综合评定后，为H1分配ASIL C等级。这意味着系统设计需要满足ASIL C对应的诊断覆盖率要求（单点故障≥97%、潜伏故障≥80%），并采用相应的安全机制保证风险可接受。

同理，对H4（高压触电）场景，S评定为S3（触电致命）、E评定为E3（维修保养时暴露）、C评定为C2（断电操作可控制），同样达到ASIL C等级。而对H2（坡道溜坡），因严重度较低（低速碰撞）通常只到ASIL B。

小知识：为什么很少见 ASIL D 的电机控制器？ASIL D要求单点故障覆盖率≥99%，需要三重冗余等极高成本方案。电机控制器通过外部安全监控（如VCU的冗余扭矩监控），将系统级ASIL需求分解到ECU级别，只要整车级满足安全目标即可。

1.3 安全目标（Safety Goals）定义

通过HARA分析，我们共定义了9项安全目标（SG1-SG9）：

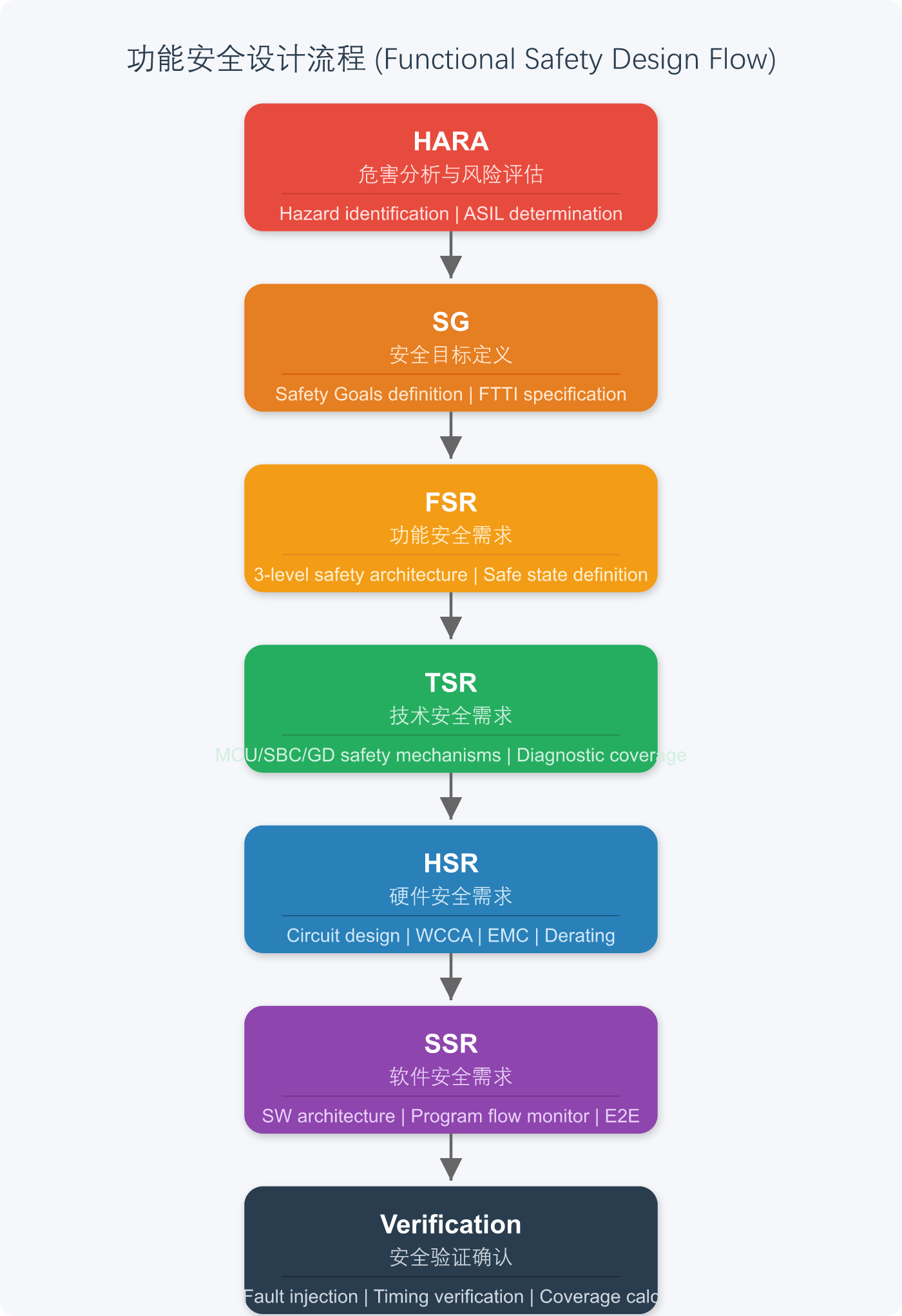

功能安全设计七步流程：从HARA危害分析开始，经SG定义→FSR架构→TSR技术方案→HSR硬件设计→SSR软件安全，最终经过验证确认达成ASIL C等级

安全目标ID	安全目标描述	ASIL等级	FTTI要求	关联安全状态
SG1	防止非预期加速	ASIL C	≤ 20ms	SS1/SS2 主动短路或关管停车 + SS7 上报故障
SG2	防止非预期减速（溜坡）	ASIL B	≤ 50ms	SS2 关管自由滑行 + SS1 主动短路防溜
SG3	防止扭矩输出丢失	ASIL B	≤ 100ms	SS7 上报故障 + SS1 主动短路
SG4	防止高压触电	ASIL C	≤ 10ms	SS3 断开高压继电器 + 母线放电
SG5	防止电机过温起火	ASIL B	≤ 100ms	SS4 限制扭矩 → SS5 降功率
SG6	防止IGBT过温/过流损坏	ASIL C	≤ 10ms	SS1 主动短路(ASC) + SS5 降功率
SG7	防止扭矩方向错误	ASIL C	≤ 20ms	SS1/SS2 停车 + SS7 上报
SG8	防止扭矩超限输出	ASIL C	≤ 20ms	SS1 主动短路 + SS5 降功率
SG9	防止软件跑飞导致失控	ASIL B	≤ 50ms	SS6 SBC复位MCU重启

FTTI（Fault Tolerant Time Interval）：从故障发生到系统进入安全状态的最长允许时间，是系统设计的关键时序约束。

---

第二步：SG拆解 —— 安全目标分解

顶层安全目标需要在系统架构层面逐层分解到子系统、模块乃至具体组件。以SG1（防止非预期加速）为例：

SG1: 防止非预期加速 (ASIL C)
├── SG1.1: 扭矩需求校验 (ASIL C)
│   ├── SG1.1.1: CAN扭矩指令E2E保护
│   └── SG1.1.2: 扭矩监控冗余算法
├── SG1.2: 扭矩输出路径监控 (ASIL C)
│   ├── SG1.2.1: 6步PWM占空比校验
│   └── SG1.2.2: 三相电流一致性检查
└── SG1.3: 硬件执行器诊断 (ASIL C)
    ├── SG1.3.1: IGBT Desat保护
    └── SG1.3.2: 电流传感器偏置/增益诊断

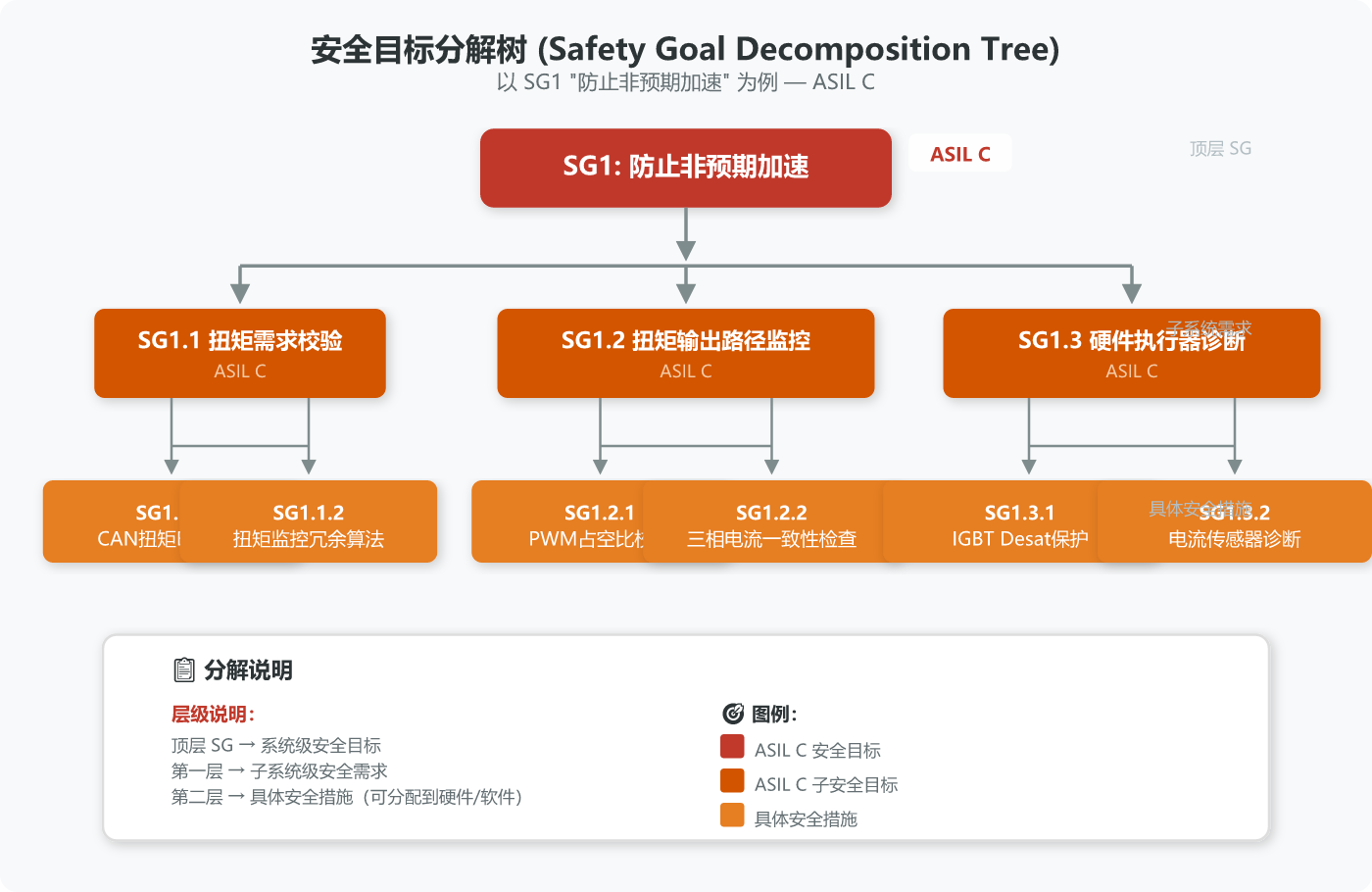

安全目标SG分解树：以SG1"防止非预期加速"(ASIL C)为例，逐层分解为扭矩需求校验→输出路径监控→硬件执行器诊断三个子分支，每个分支继续细化到具体安全措施，形成完整的可追溯安全需求链。

分解后的每个子安全目标都可以被分配到一个具体的系统元素（软件模块、硬件电路、外部器件），从而为FSR和TSR的编写奠定基础。

---

第三步：FSR —— 功能安全需求

3.1 三层安全架构

电机控制器的功能安全架构采用经典的EGas三层监控模型，这是行业内广泛认可的架构模式：

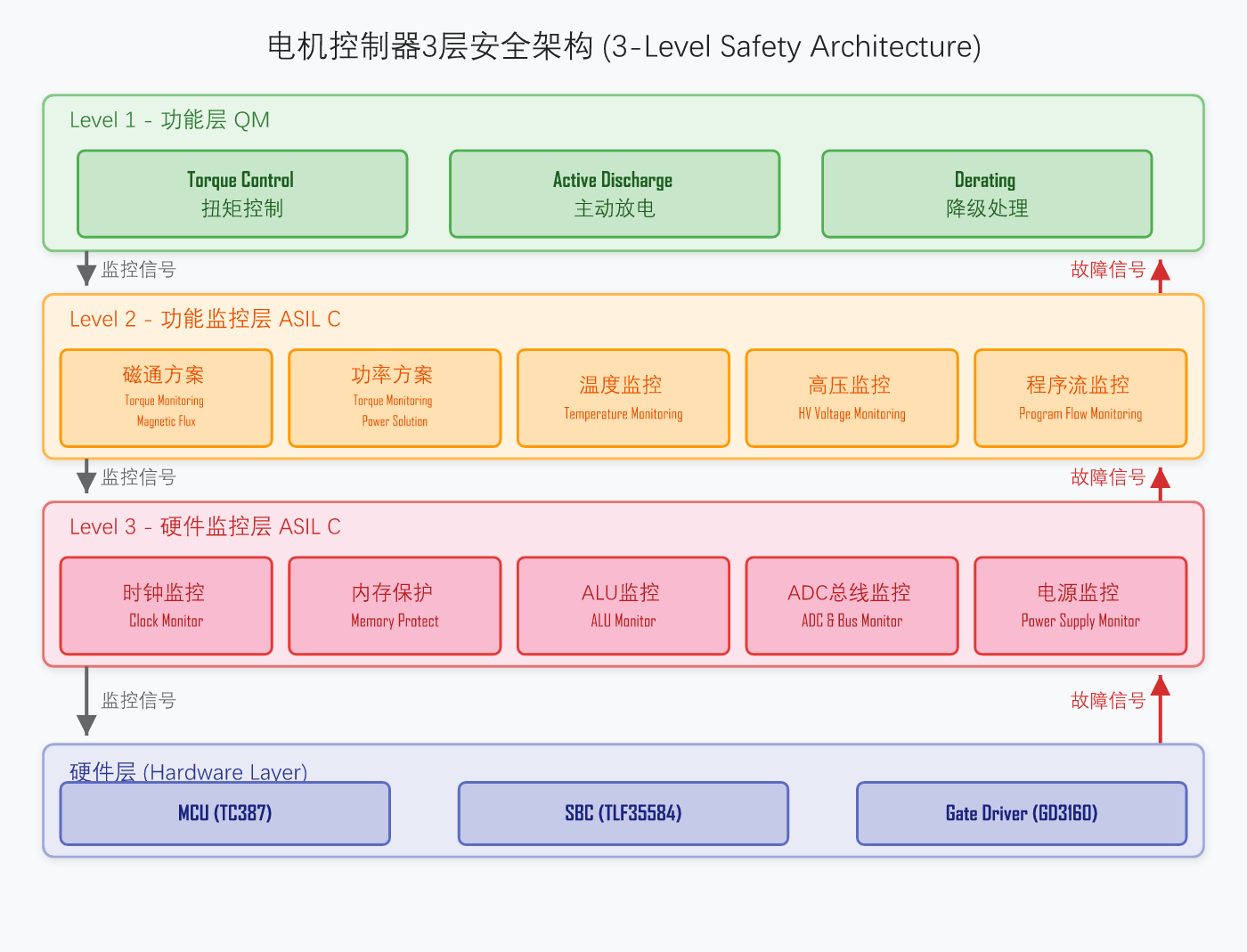

电机控制器三层安全架构：Level 1功能层（QM/绿色）执行FOC控制/扭矩计算；Level 2功能监控层（ASIL C/橙色）监控扭矩/温度/高压/程序流；Level 3硬件监控层（ASIL C/红色）监控时钟/内存/ALU/ADC/电源。底部为TC387+TLF35584+GD3160硬件平台

Level 1 - 功能层（QM等级）
功能层负责正常的电机控制算法执行，包括FOC（磁场定向控制）、转速环/电流环PI调节、SVPWM调制、弱磁控制等。功能层的所有输出（如扭矩指令、PWM占空比）会被Level 2实时监控。

• ASIL等级：QM
• 核心模块：FOC控制、旋变解码、弱磁控制、MTPA、电流环PI
• 安全职责：无——但需要为Level 2提供足够的信息接口

Level 2 - 功能监控层（ASIL等级）
功能监控层负责对Level 1的行为进行实时监控，一旦检测到异常则触发安全措施。

• ASIL等级：ASIL C（部分功能ASIL B）
• 核心模块：

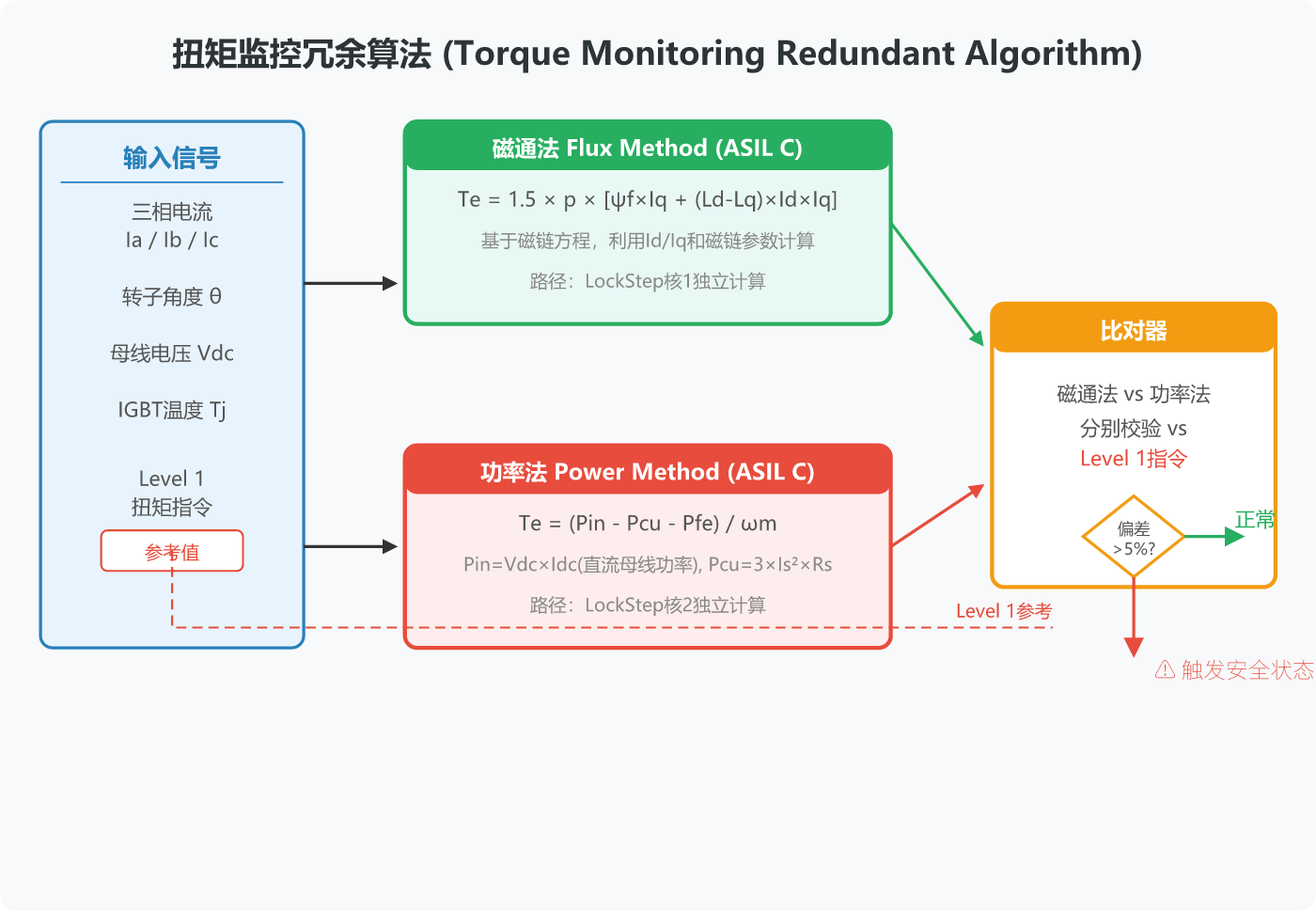

  • 扭矩监控模块：通过磁通法和功率法冗余计算电机扭矩，与Level 1扭矩指令比较
  • 温度监控模块：监控IGBT结温、电机绕组温度、母线温度
  • 高压监控模块：监控直流母线电压、绝缘电阻
  • 程序流监控模块：通过Q&A机制监控Level 1程序执行流

Level 3 - 硬件监控层（ASIL等级）
硬件层提供最底层的基础安全诊断机制，利用MCU、SBC、Gate Driver等硬件自身的安全机制实现失效探测。

• ASIL等级：ASIL D（硬件本身可达）
• 核心模块：
  • MCU硬件诊断：时钟监控、内存ECC校验、MPU保护、ALU自检、ADC诊断、总线诊断
  • SBC看门狗：触发Level 2超时响应
  • Gate Driver诊断：Desat保护、Miller钳位、SPI故障上报

3.2 FSR → SG 追溯性矩阵

功能安全需求（FSR）是对SG的功能级分解，回答"系统需要具备哪些安全功能"的问题。FSR只定义"做什么"，不涉及"怎么做"（具体技术方案由TSR承接）。下表将每个FSR与其所支撑的SG对应起来。

FSR编号	功能安全需求描述	安全层级	ASIL等级	关联SG
FSR-01	Level 1扭矩控制模块执行FOC扭矩计算，输出至Level 2监控	L1 功能层	QM	SG1, SG7, SG8
FSR-02	Level 1 PWM模块根据扭矩指令输出6路互补PWM，精度≤1%	L1 功能层	QM	SG1, SG8
FSR-03	Level 1主动放电模块在指令后120s内放电至60V以下	L1 功能层	QM	SG4
FSR-04	Level 2扭矩监控须通过磁通法和功率法双冗余路径独立计算扭矩并比对	L2 监控层	ASIL C	SG1, SG7, SG8
FSR-05	Level 2扭矩偏差阈值5%，超出须在FTTI(20ms)内触发安全状态	L2 监控层	ASIL C	SG1, SG8
FSR-06	Level 2温度监控须实时监测IGBT结温≥125°C时触发降功率	L2 监控层	ASIL B	SG5, SG6
FSR-07	Level 2高压监控须实时监测母线电压，异常时触发高压断开	L2 监控层	ASIL B	SG4
FSR-08	Level 2程序流Q&A机制监控Level 1执行时序，超时10ms触发SBC复位	L2 监控层	ASIL C	SG9
FSR-09	Level 2坡道扭矩保持监控：坡度信号校验+扭矩补偿	L2 监控层	ASIL B	SG2
FSR-10	Level 2 CAN通信E2E保护(CRC+Counter+Timeout)	L2 监控层	ASIL C	SG1, SG3, SG8
FSR-11	Level 2 IGBT温度变化率监控，防止温升过快	L2 监控层	ASIL C	SG6
FSR-12	Level 3 MCU时钟监控PLL锁定状态和频率偏差	L3 硬件层	ASIL C	SG9
FSR-13	Level 3 Flash/RAM ECC单比特纠错+双比特检测	L3 硬件层	ASIL C	SG9
FSR-14	Level 3 MPU对L1/L2内存空间隔离保护	L3 硬件层	ASIL C	SG9
FSR-15	Level 3 ADC自检(参考电压+自检信号注入)	L3 硬件层	ASIL C	SG1, SG7, SG8
FSR-16	Level 3 SBC窗口WDG+功能WDG(Q&A)两级监控	L3 硬件层	ASIL C	SG9
FSR-17	Level 3 SBC电源轨(5V/3.3V/1.25V)过压/欠压监控	L3 硬件层	ASIL B	SG4
FSR-18	Level 3 GD Desat保护检测IGBT Vce>7-9V后2μs内软关断	L3 硬件层	ASIL C	SG6, SG8
FSR-19	Level 3 GD Miller钳位抑制dv/dt误导通	L3 硬件层	ASIL C	SG6, SG8
FSR-20	Level 3 GD SPI诊断实时上报故障至MCU	L3 硬件层	ASIL C	SG6, SG8
FSR-21	Level 3 相电流传感器偏置/增益诊断+三相反向和验证	L3 硬件层	ASIL C	SG1, SG7, SG8
FSR-22	Level 3 旋变传感器诊断：励磁丢失+幅值异常+位置跳变	L3 硬件层	ASIL C	SG7
FSR-23	Level 3 NTC开路/短路+温度变化率合理性诊断	L3 硬件层	ASIL B	SG5, SG6
FSR-24	Level 3 CPU LBIST上电自检	L3 硬件层	ASIL B	SG9
FSR-25	故障优先级安全状态管理	系统级	ASIL C	SG1-SG9

追溯性说明：FSR是SG的功能级分解，回答"需要什么安全功能"。例如SG1(防止非预期加速)由FSR-01/02/04/05/15/21共6项FSR共同支撑。具体的实现方案（分配元素、触发安全状态）由TSR承接。

3.3 安全状态定义

当系统检测到安全相关的故障时，需要进入预定义的安全状态（Safe State）。本项目中定义了8种安全状态：
硬件架构图

关断路径

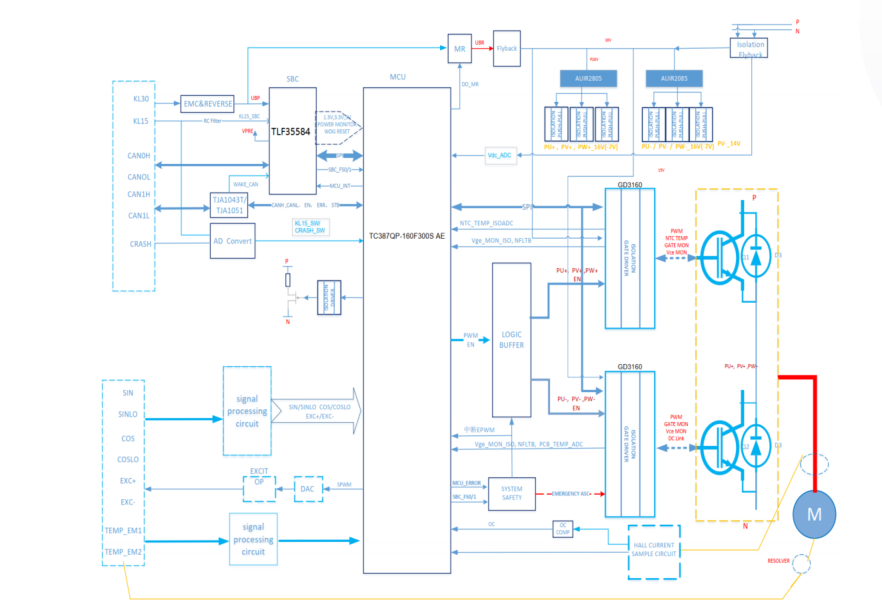

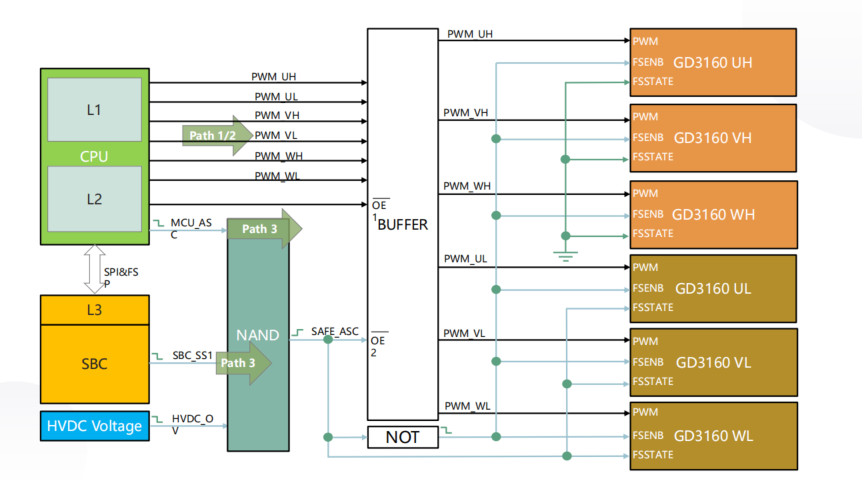

电机控制器安全机制架构：MCU(TC387)通过PWM双路径控制GD3160驱动IGBT，SBC(TLF35584)通过Path 3 NAND逻辑实现硬件安全关断。Desat保护、Miller钳位、NTC温度检测、电流/电压采样构成全方位的硬件安全诊断

安全状态ID	安全状态名称	触发条件	动作描述	目标SG
SS1	主动短路ASC	IGBT过流/Desat/扭矩超限	关闭所有IGBT上桥，打开下桥，电机三相短路	SG1, SG6, SG7, SG8
SS2	关管Freewheel	非预期加速/方向错误	关闭所有IGBT，电机自由滑行	SG1, SG7, SG8
SS3	高压断开	绝缘失效/高压异常	断开主正/主负继电器，母线电容放电	SG4
SS4	扭矩限制	温度超限/轻微故障	限制最大输出扭矩至安全值	SG5
SS5	降功率运行	中度过温/电压异常	降低开关频率，减少功率输出	SG5, SG6
SS6	系统重启	MCU/SBC Watchdog超时	SBC复位MCU，系统重新初始化	SG9
SS7	安全通信中断	CAN通信故障	进入错误被动/主动状态，输出安全报文	SG1, SG3
SS8	EEPROM数据回滚	校验失败	回滚到上一版安全标定参数	SG3

3.4 ASC vs Freewheel策略

ASC（Active Short Circuit）和Freewheel是电机控制器两种最重要的被动安全状态，选择时机至关重要：

ASC（主动短路）策略：

• 动作：导通下桥三管（或上桥三管），电机三相短路
• 效果：产生制动扭矩，快速降低电机转速，反电动势被短路电流消耗
• 适用场景：IGBT过流、Desat保护、扭矩超限、系统级严重故障
• 风险：短路电流大，可能导致IGBT热过载

Freewheel（关管自由滑行）策略：

• 动作：关闭所有6个IGBT，电机开路
• 效果：电机无制动扭矩，自由滑行，反电动势通过IGBT体二极管整流到母线
• 适用场景：非预期加速、轻度故障、高速工况
• 风险：母线电压可能升高（泵升效应），需要DC-link电容或主动放电配合

选择逻辑： 高速工况优先Freewheel（避免短路电流过大），低速/静止工况优先ASC（快速制动）。同时需考虑系统是否支持ASC（某些IGBT模块不支持长时间ASC）。

---

第四步：TSR —— 技术安全需求

TSR（Technical Safety Requirements）将FSR落实到具体的技术实现方案中，基于所选硬件平台进行功能分配。

4.1 MCU安全机制

Infineon AURIX TC387具备丰富的硬件安全特性：

安全机制	描述	覆盖的故障类型
LockStep Core	双核锁步运行，冗余计算并比较结果	CPU内核随机硬件故障
CPU自检（SMU）	Safety Management Unit监控CPU异常	CPU锁死、非法指令
ECC（Error Correction Code）	Flash/RAM单比特纠错+双比特检测	内存位翻转
MPU（Memory Protection Unit）	内存区域访问权限保护	软件越权访问、堆栈溢出
MBIST（Memory Built-In Self Test）	上电/运行时内存自检	内存Stuck-At故障
SRI Bus监控	总线传输ECC保护	总线数据错误
ADC自检	ADC内置自检信号注入	ADC通道失效
CRC校验	数据完整性校验	数据传输错误

4.2 SBC看门狗

TLF35584作为SBC（System Basis Chip），提供以下关键安全功能：

• 窗口看门狗（Window Watchdog）：必须在上下限之间触发喂狗，过早或过晚均触发复位
• 功能看门狗（Functional Watchdog）：基于Q&A机制的复杂看门狗，监控程序流
• 安全状态控制：触发故障时，SBC可直接控制安全继电器，进入安全状态
• 电源监控：监控各电压轨（5V、3.3V、1.25V）过压/欠压
• 失效安全输出：SBC自身进入Fail-Safe状态时，强制系统进入安全配置

4.3 Gate Driver诊断

NXP GD3160性能优越，其安全特性包括：

• Desat保护（退饱和检测）：监测IGBT C-E导通压降Vce，超过阈值触发软关断
• Miller钳位：抑制关断过程中的Miller效应，防止桥臂直通
• SPI诊断：实时读取驱动状态、故障寄存器、温度信息
• 有源钳位（Active Clamping）：限制Vce过压
• 软关断（Soft Turn-Off）：故障时慢速关断IGBT，减小di/dt和电压过冲
• 两电平关断（Two-Level Turn-Off）：部分关断IGBT再完全关断

4.4 传感器诊断

• 旋变传感器：激励信号丢失检测、正余弦信号幅度/偏置监控、旋变位置合理性校验
• 相电流传感器：偏置自校准、增益自检、三相反向和验证（Ia+Ib+Ic=0）
• 电压传感器：母线电压分压电阻自检、ADC参考电压监控
• 温度传感器（NTC/PTC）：开路/短路检测、温度变化率合理性检查

4.5 TSR → FSR 追溯性矩阵

TSR（Technical Safety Requirements）是FSR的技术细化，回答"怎么实现"的问题。TSR将FSR分配到具体的硬件模块，明确诊断机制、触发安全状态和分配元素。

TSR编号	技术安全需求描述	硬件模块	ASIL等级	关联FSR	触发安全状态	分配元素
TSR-01	TC387 LockStep双核锁步比较，不一致触发SMU报警	MCU TC387	ASIL D	FSR-12	SS6	TC387 SMU
TSR-02	Flash ECC:每64bit附加7bit ECC码，单纠错+双检测	MCU Flash	ASIL C	FSR-13	SS6	TC387 Flash
TSR-03	RAM ECC:SRAM数据总线ECC保护，覆盖初始化/运行	MCU RAM	ASIL C	FSR-13	SS6	TC387 RAM
TSR-04	MPU:L1代码/数据区与L2代码/数据区严格隔离	MCU MPU	ASIL C	FSR-14	SS6	TC387 MPU
TSR-05	ADC参考电压Vref监控:内部精密参考源精度±0.5%	MCU ADC	ASIL C	FSR-15	SS1/SS2	TC387 ADC
TSR-06	ADC自检:空闲通道注入0.5V/2.5V/4.5V验证	MCU ADC	ASIL C	FSR-15	SS1/SS2	TC387 ADC
TSR-07	PLL失锁检测:时钟频率偏差>±5%触发NMI中断	MCU CCU	ASIL C	FSR-12	SS6	TC387 SMU
TSR-08	SBC窗口看门狗:喂狗窗口10-50ms，超早/超晚触发复位	TLF35584	ASIL C	FSR-16	SS6	TLF35584 WDG
TSR-09	SBC功能看门狗Q&A:SBC发Question⇒MCU 10ms内返回Answer	TLF35584	ASIL C	FSR-16	SS6	TLF35584 WDG
TSR-10	SBC电源轨OVP/UVP:3.3V>3.6V/ < 3.0V/5V>5.5V/<4.5V	TLF35584	ASIL B	FSR-17	SS3	TLF35584 PSU
TSR-11	GD Desat:IGBT Vce>7V(消隐2μs后)触发软关断	GD3160	ASIL C	FSR-18	SS1	GD3160 Desat
TSR-12	GD Miller钳位:关断期间栅极下拉至Emitter<2V	GD3160	ASIL C	FSR-19	SS1	GD3160 Miller
TSR-13	GD SPI:1ms周期读状态+CRC帧校验+连续3次失败触发SS1	GD3160	ASIL C	FSR-20	SS1/SS7	GD3160 SPI
TSR-14	相电流偏置自校准+增益自检，参考信号注入	电流传感器	ASIL C	FSR-21	SS1/SS2	电流传感器
TSR-15	旋变励磁10kHz±15%幅度监控+正余弦信号合理性检查	旋变	ASIL C	FSR-22	SS1/SS2	旋变传感器
TSR-16	NTC开路/短路检测+温度变化率限值判断	NTC	ASIL B	FSR-23	SS4/SS5	NTC传感器
TSR-17	CAN E2E:CRC16多项式0x8005+4bit Counter+100ms Timeout	CAN	ASIL C	FSR-10	SS7	CAN控制器
TSR-18	CPU LBIST上电自检，覆盖率>95%	TC387	ASIL B	FSR-24	SS6	TC387 CPU
TSR-19	主动放电:IGBT+放电电阻+母线电容<60V@120s	主动放电	QM	FSR-03	SS8	放电回路
TSR-20	高压互锁HVIL回路状态检测+绝缘电阻监控	HVIL	ASIL C	FSR-07/22	SS3	HVIL接口

追溯性说明：TSR是FSR的技术实现方案。例如FSR-18(L3 GD Desat保护需求)细化到TSR-11(GD3160 Vce检测，消隐2μs后软关断，触发SS1安全状态，分配给GD3160 Desat模块)。TSR→FSR→SG形成"怎么做→做什么→为什么做"的完整追溯链。

---

第五步：HSR —— 硬件安全需求

HSR（Hardware Safety Requirements）关注电路级别的安全设计和可靠性分析。HSR是TSR的硬件实现细化，每个HSR都应追溯到上层的TSR。例如TSR-11(GD Desat检测)细化到HSR-05(Desat电路:US1M高压二极管+470pF消隐电容+比较器阈值7V)。

5.1 电源系统设计

• 宽范围输入（6V-32V）：适配12V/24V系统及冷启动/抛负载等瞬态工况
• DCDC多路输出：TLF35584输出3.3V（MCU IO）、5V（传感器）、1.25V（Core电压）
• 欠压/过压保护：每路电源独立监控，阈值可配置
• 反极性保护：输入级PMOS防反接

5.2 Flyback隔离电源

IGBT驱动级需要隔离电源（高压侧与低压侧隔离），采用Flyback拓扑：

• 隔离耐压：设计满足reinforced insulation（加强绝缘），耐压≥3kV
• 爬电距离：满足IEC 60950 / IEC 61800-5-1要求
• 变压器设计：漏感控制、耦合优化

5.3 IGBT驱动电路

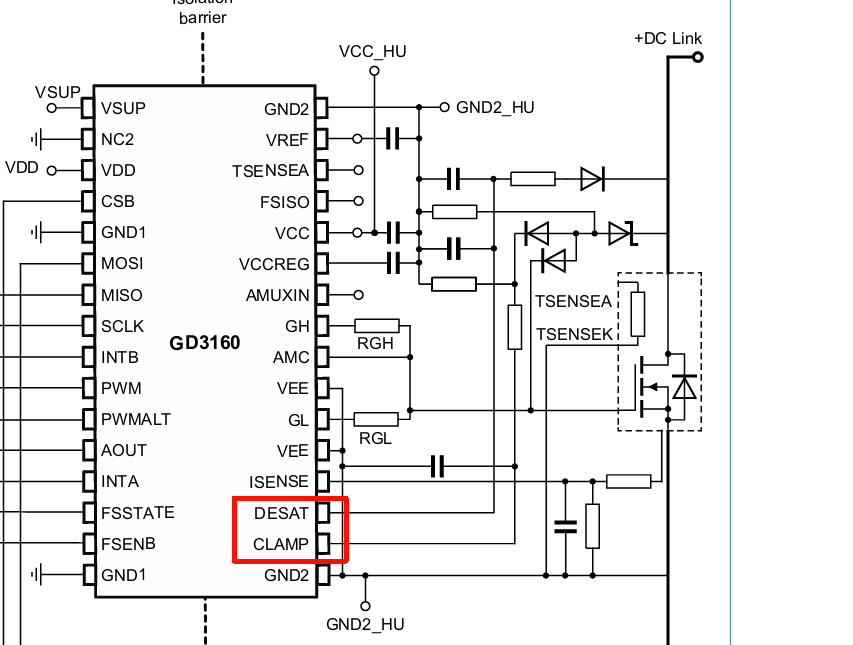

GD3160 Gate Driver集成了Desat退饱和检测（监测IGBT导通压降Vce，超过阈值触发软关断）、Miller钳位电路（在关断期间将栅极下拉到Emitter，抑制dv/dt误导通）、有源钳位（TVS限制Vce过压）以及NTC温度检测，构成完整的IGBT保护方案。

• 栅极电阻Rg：控制开关速度，优化EMI和开关损耗
• Desat检测电路：高压二极管+比较器，检测Vce饱和压降
• Miller钳位电路：栅极通过小电阻下拉，抑制Miller电流
• 有源钳位电路：TVS管串联，钳位Vce过压

5.4 相电流采样电路

• 采样电阻：采用高精度低感分流电阻（如0.1mΩ）
• 差分运放：隔离式差分放大器（如AMC1300系列），实现高压侧隔离采样
• 共模抑制：高共模抑制比（CMRR ≥ 90dB），抑制电机PWM开关噪声
• 故障输出：运放内置过压/欠压检测，输出Fault标志

5.5 WCCA（最坏情况电路分析）

对所有安全关键电路进行WCCA分析，涵盖：

• 电阻/电容容差（初始精度+温度漂移+老化）
• 运放输入偏置电流、失调电压、温漂
• ADC量化误差、参考电压偏差
• 温度范围（-40°C ~ 125°C结温）
• 供电电压波动

5.6 EMC设计

• 共模电感+差模电感滤波
• Y电容连接高压负极与底盘地
• 栅极驱动回路最小化
• 高压母线叠层母线排设计（低感）

5.7 Desat电路设计详解

Desat检测是IGBT驱动中最重要的保护之一：

1. 检测机制：IGBT正常导通时Vce≈1.5-2.5V，当发生短路时Vce迅速上升至母线电压水平
2. 消隐时间（Blanking Time）：IGBT开通瞬间存在Vce震荡，需设置消隐时间（典型值2-5μs）避开误检测
3. 阈值设置：根据IGBT特性，Desat阈值通常设置为7-9V
4. 软关断：检测到Desat后，以比正常关断慢的速度关断IGBT，防止高di/dt导致电压过冲

5.8 Miller钳位设计

• 原理：IGBT关断时，dv/dt通过Miller电容Cgc在栅极感应正向电压，可能导致IGBT误导通
• 措施：在关断期间将栅极通过低阻MOS管下拉到Emitter
• 钳位电压：通常钳位到2V以下，确保IGBT可靠关断

5.9 HSR → TSR 追溯性矩阵

HSR（Hardware Safety Requirements）是TSR的硬件实现细化，将每个TSR的技术方案落实到具体的电路设计、元器件选型和PCB布局中。

HSR编号	硬件安全需求描述	电路模块	ASIL等级	关联TSR	验证方法
HSR-01	电源输入6-32V宽范围，PMOS防反接，TVS钳位36V	电源输入	ASIL B	TSR-10	WCCA+测试
HSR-02	TLF35584输出3.3V/5V，每路去耦≥10μF+100nF	SBC电源	ASIL C	TSR-10	WCCA+测试
HSR-03	Flyback隔离电源，加强绝缘≥3kV，爬电距离≥8mm	IGBT驱动供电	ASIL C	TSR-11	耐压测试
HSR-04	IGBT栅极电阻Rg ON 10Ω/OFF 10Ω，峰值驱动电流±5A	IGBT驱动	ASIL C	TSR-11	WCCA
HSR-05	Desat检测:US1M高压二极管+470pF消隐电容+比较器阈值7V	Desat电路	ASIL C	TSR-11	故障注入
HSR-06	Miller钳位:NMOS+BSS84下拉至Emitter，响应时间<100ns	Miller电路	ASIL C	TSR-12	时序测试
HSR-07	有源钳位:TVS P6SMB220A双向钳位Vce≤220V	有源钳位	ASIL C	TSR-11	浪涌测试
HSR-08	相电流:0.1mΩ分流+AMC1300隔离运放+TLV272 MFB滤波25kHz	电流采样	ASIL C	TSR-14	精度+WCCA
HSR-09	高压分压:2×1MΩ+1kΩ，比例2000:1，X7R电容±10%滤波	高压采样	ASIL B	TSR-10	WCCA
HSR-10	NTC:10kΩ@25℃，B=3435，上拉电阻诊断开路/短路	温度采样	ASIL B	TSR-16	功能测试
HSR-11	旋变励磁:10kHz正弦驱动，幅度监控±15%	旋变接口	ASIL C	TSR-15	功能测试
HSR-12	母线电容:470μF电解+0.1μF高频瓷片，纹波电流≥5Arms	DC-Link	ASIL B	TSR-19	热测试
HSR-13	EMC:LCL共模2mH+X电容0.47μF+Y电容4.7nF	EMC滤波	QM	—	EMC测试
HSR-14	PCB Layout:功率地/信号地分离，大电流走线≥40mil，爬电≥6mm	PCB设计	ASIL C	—	电气检查
HSR-15	主动放电电阻10kΩ/50W，放电时间常数τ=RC≤15s	放电回路	QM	TSR-19	时序测试
HSR-16	HVIL高压互锁回路闭环检测，开路触发SS3	HVIL回路	ASIL C	TSR-20	功能测试

追溯说明：每个HSR都对应上层的TSR。例如TSR-11(GD Desat:Vce>7V消隐2μs软关断)在HSR层细化为具体的电路参数——HSR-04(栅极电阻Rg)、HSR-05(Desat检测电路参数)、HSR-07(有源钳位TVS)。HSR→TSR→FSR→SG形成完整的V模型左侧追溯链。

---

第六步：SSR —— 软件安全需求

SSR（Software Safety Requirements）定义软件层面的安全设计和实现要求。SSR是TSR的软件实现细化，每个SSR都应追溯到上层的TSR。例如TSR-06(ADC自检)细化到SSR-06(ADC Vref监控+空闲通道自检+偏置校准，1s周期)。

6.1 软件分层架构

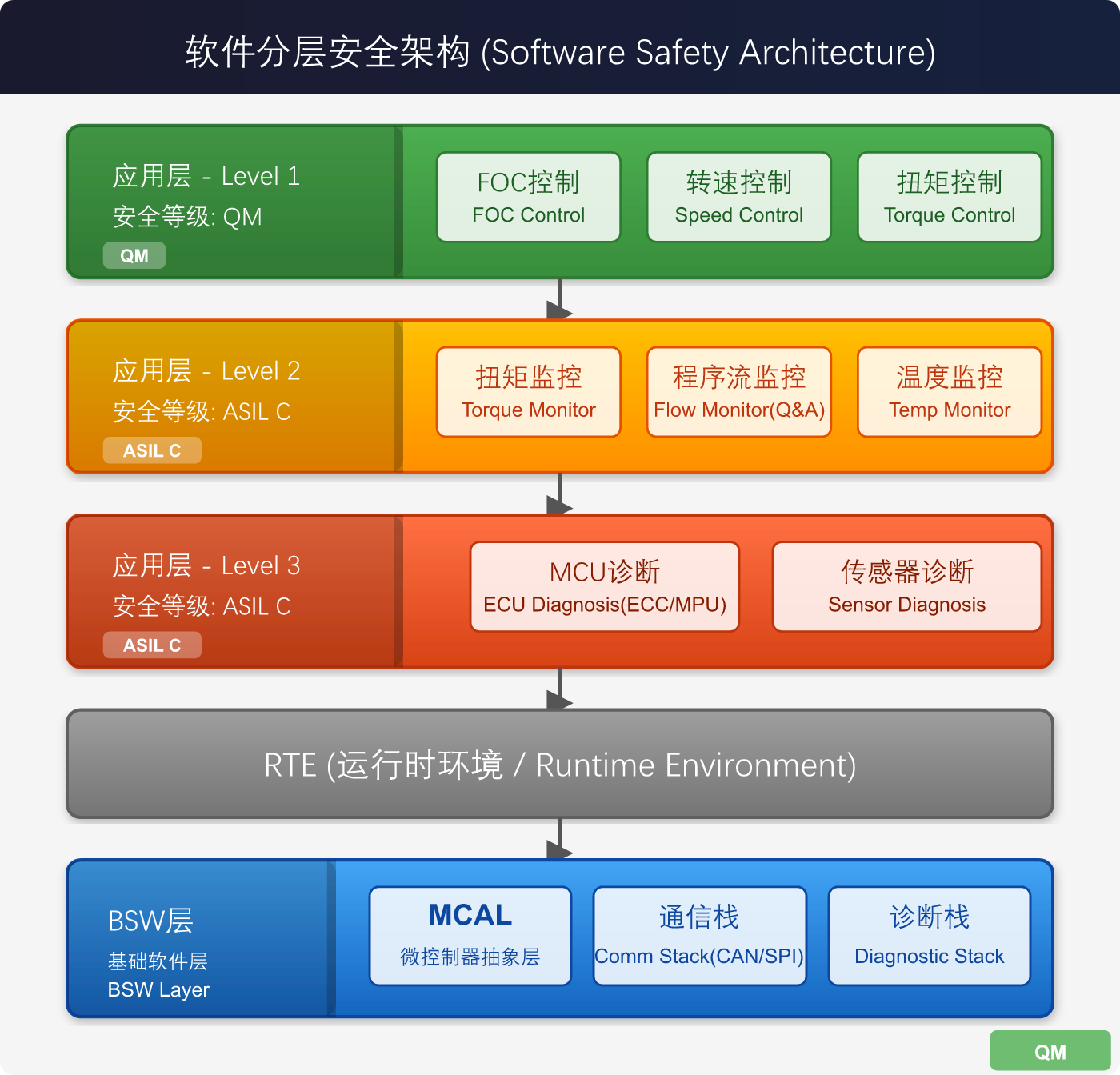

软件分层安全架构：遵循AUTOSAR分层模型——Level 1（顶层，绿色QM）执行FOC/转速/扭矩控制功能；Level 2（黄色ASIL C）负责扭矩/程序流/温度监控；Level 3（红色ASIL C）提供MCU和传感器硬件诊断。QM与ASIL C代码严格分离，通过RTE通信。

软件架构遵循 AUTOSAR 分层模型，并引入功能安全扩展：

应用层（ASIL C + QM）
├── Level 1 功能层（QM）
│   ├── FOC控制模块
│   ├── 转速控制模块
│   └── 扭矩控制模块
├── Level 2 监控层（ASIL C）
│   ├── 扭矩监控模块
│   └── 程序流监控模块
└── Level 3 硬件诊断层（ASIL C）
    ├── MCU诊断模块
    └── 传感器诊断模块

RTE（运行时环境）

BSW层（ASIL B/C）
├── MCAL（MCU抽象层）
├── 通信栈（CAN/SPI）
└── 诊断栈

6.2 程序流监控：Q&A机制

程序流监控是Level 2的核心功能之一，采用Q&A（Question & Answer）机制，由SBC驱动：

工作原理：

1. SBC（TLF35584）通过SPI向MCU发送一个"Question"（挑战值）
2. MCU的监控软件（Level 2）必须在规定时间内计算并返回一个"Answer"（应答值）
3. 应答计算必须经过特定的校验路径，覆盖关键软件模块的执行
4. 如果应答超时或错误，SBC触发Watchdog复位或直接进入安全状态

时序要求：

• Question间隔：5ms
• 最长应答时间：10ms
• 超时触发：连续2次失败

Q&A机制确保Level 1的控制循环在正确的时序和路径上执行，防止软件跑飞、死循环、异常分支等问题。

6.3 E2E通信保护

端到端（End-to-End）通信保护覆盖CAN报文、内部SWC间通信：

• CRC校验：对关键信号（扭矩指令、转速指令）附加CRC
• 计数器（Counter）：检测报文重复、丢失、乱序
• 超时监控（Timeout）：检测通信中断
• 数据ID（Data ID）：防止信号混淆

应用在以下通信路径：

• CAN：整车VCU → MCU（扭矩/转速请求）
• SPI：MCU ← GD3160（状态/故障）
• 内部：Level 1 ← Level 2（扭矩校验交叉比较）

6.4 ADC诊断

• 参考电压监控：通过内部精密参考源Vref监控ADC精度
• 自检信号注入：在空闲通道注入已知电压，验证转换结果
• 偏置监控：检测ADC偏移误差并实时校准
• 奇偶校验：ADC结果寄存器配置奇偶校验位

6.5 扭矩监控冗余算法

扭矩监控采用双冗余算法，独立于Level 1的FOC扭矩计算：

方法一：磁通法（Flux Method）

• 基于永磁同步电机的磁链方程，利用直轴/交轴电流Id/Iq和磁链参数计算扭矩
• 公式：Te = 1.5 × p × [ψf × Iq + (Ld - Lq) × Id × Iq]
• 与Level 1扭矩差异＞5%则触发安全动作

方法二：功率法（Power Method）

• 基于电机输入功率和损耗估算输出扭矩
• 公式：Te = (Pin - Pcu - Pfe) / ωm
• Pin = Vdc × Idc（直流母线功率），Pcu = 3 × Is² × Rs（铜耗）
• 作为磁通法的独立验证

冗余逻辑：

• 两路冗余算法独立运行在LockStep核的不同SSC（Safety Software Component）中
• 两路结果互相比对，同时分别与Level 1指令校验
• 任何一路校验失败均触发安全状态

扭矩监控双冗余算法框图：磁通法（上，绿色路径，基于Id/Iq和磁链参数Te=1.5×p×[ψf×Iq+(Ld-Lq)×Id×Iq]）和功率法（下，红色路径，基于直流母线功率和损耗Te=(Pin-Pcu-Pfe)/ωm）独立运行在LockStep双核上，结果输入比对器交叉校验并与Level 1指令比较，偏差>5%立即触发安全状态。

6.6 SSR → TSR 追溯性矩阵

SSR（Software Safety Requirements）是TSR的软件实现细化，将每个TSR的技术方案落实到具体的软件模块、算法逻辑和诊断策略中。

SSR编号	软件安全需求描述	软件模块	ASIL等级	关联TSR	实现方式
SSR-01	L1/L2代码物理分离，独立Flash分区+MPU保护区	软件架构	ASIL C	TSR-01/04	MPU分区
SSR-02	L2扭矩监控:磁通+功率法双核独立运行于LockStep核1/核2	扭矩监控	ASIL C	TSR-05/06	双核冗余
SSR-03	扭矩偏差阈值5%，超出则在FTTI≤20ms内触发安全状态	扭矩监控	ASIL C	TSR-05/06	比较逻辑
SSR-04	Q&A程序流:SBC发Question→MCU 5ms内返回Answer，超10ms触发WDG	程序流	ASIL C	TSR-09	Q&A机制
SSR-05	CAN E2E:CRC16+4bit Counter+100ms Timeout，失效触发SS7	CAN通信	ASIL C	TSR-17	E2E保护
SSR-06	ADC诊断:Vref监控+空闲通道自检+偏置校准，周期1s	ADC诊断	ASIL C	TSR-05/06	周期性自检
SSR-07	3路NTC温度轮询:IGBT/绕组/母线，周期100ms	温度监控	ASIL B	TSR-16	轮询监控
SSR-08	高压母线电压10ms周期采样，OVP阈值+60V放电判断	高压监控	ASIL B	TSR-10	周期采样
SSR-09	主动放电:指令后启动120s计时，母线<60V成功/失败上报	主动放电	QM	TSR-19	计时监控
SSR-10	故障分级:一级严重(ASC)→二级警告(限扭)→三级信息(上报)	故障管理	ASIL C	—	分级处理
SSR-11	SPI通信:1ms轮询GD状态，CRC校验，连续3次失败触发SS1	SPI驱动	ASIL C	TSR-13	CRC+重试
SSR-12	三相电流一致性:Ia+Ib+Ic=0，偏差>5%触发诊断	电流诊断	ASIL C	TSR-14	一致性校验
SSR-13	旋变故障:励磁丢失+正余弦幅值异常+位置跳变>15°	旋变诊断	ASIL C	TSR-15	多条件诊断
SSR-14	主循环执行时间超限检测报警	程序流	ASIL B	TSR-09	执行时间监控
SSR-15	LBIST上电自检，覆盖CPU>95%故障	自检	ASIL B	TSR-18	上电自检
SSR-16	NTC温度变化率dT/dt超限报警	温度诊断	ASIL B	TSR-16	斜率诊断
SSR-17	NVRAM关键标定参数CRC校验，失败回滚安全默认值	存储管理	ASIL B	—	CRC+回滚
SSR-18	坡道扭矩保持:坡度信号校验+扭矩补偿计算+驻车协同	扭矩控制	ASIL B	—	功能逻辑

追溯说明：每个SSR都对应上层的TSR。例如TSR-05/06(ADC Vref监控+自检注入)细化为SSR-06(ADC诊断:Vref+自检+偏置校准，周期1s)和SSR-12(三相电流一致性检查)。SSR→TSR→FSR→SG形成完整的V模型右侧(软件)追溯链。

---

第七步：安全验证与确认

7.1 故障注入测试

故障注入是验证安全机制有效性的核心手段：

测试项目	注入方式	验证目标
内存ECC错误注入	通过MCU寄存器强制注入单/双比特错误	内存ECC机制响应
时钟故障注入	外部时钟源引入频率偏差	时钟监控PLL失锁检测
CAN通信故障	报文丢失、延迟、篡改、重放	E2E保护响应
相电流偏置故障	注入DC偏置到采样信号	ADC诊断+扭矩监控
Desat模拟	外部高压脉冲注入IGBT C-E	Desat保护响应时间
看门狗超时	停止喂狗	SBC复位或安全状态

7.2 时序验证

安全时序是功能安全的核心约束，需验证以下时序指标：

• FTTI（容错时间间隔）：从故障发生到系统进入安全状态的总耗时
• FDTI（故障探测时间间隔）：从故障发生到被探测到的时间
• FHTI（故障处理时间间隔）：从探测到故障到执行安全动作的时间
• 诊断测试间隔：安全机制的自检周期

时序分析工具：逻辑分析仪、示波器、CANoe报文分析、ETAS INCA。

7.3 诊断覆盖率

根据ISO 26262-5（硬件层面），不同ASIL等级要求的最小诊断覆盖率：

• ASIL B：单点故障 ≥ 90%，潜伏故障 ≥ 60%
• ASIL C：单点故障 ≥ 97%，潜伏故障 ≥ 80%
• ASIL D：单点故障 ≥ 99%，潜伏故障 ≥ 90%

本项目需满足ASIL C要求，通过FMEDA（Failure Modes Effects and Diagnostic Analysis）量化计算各安全机制的诊断覆盖率，确保满足目标值。

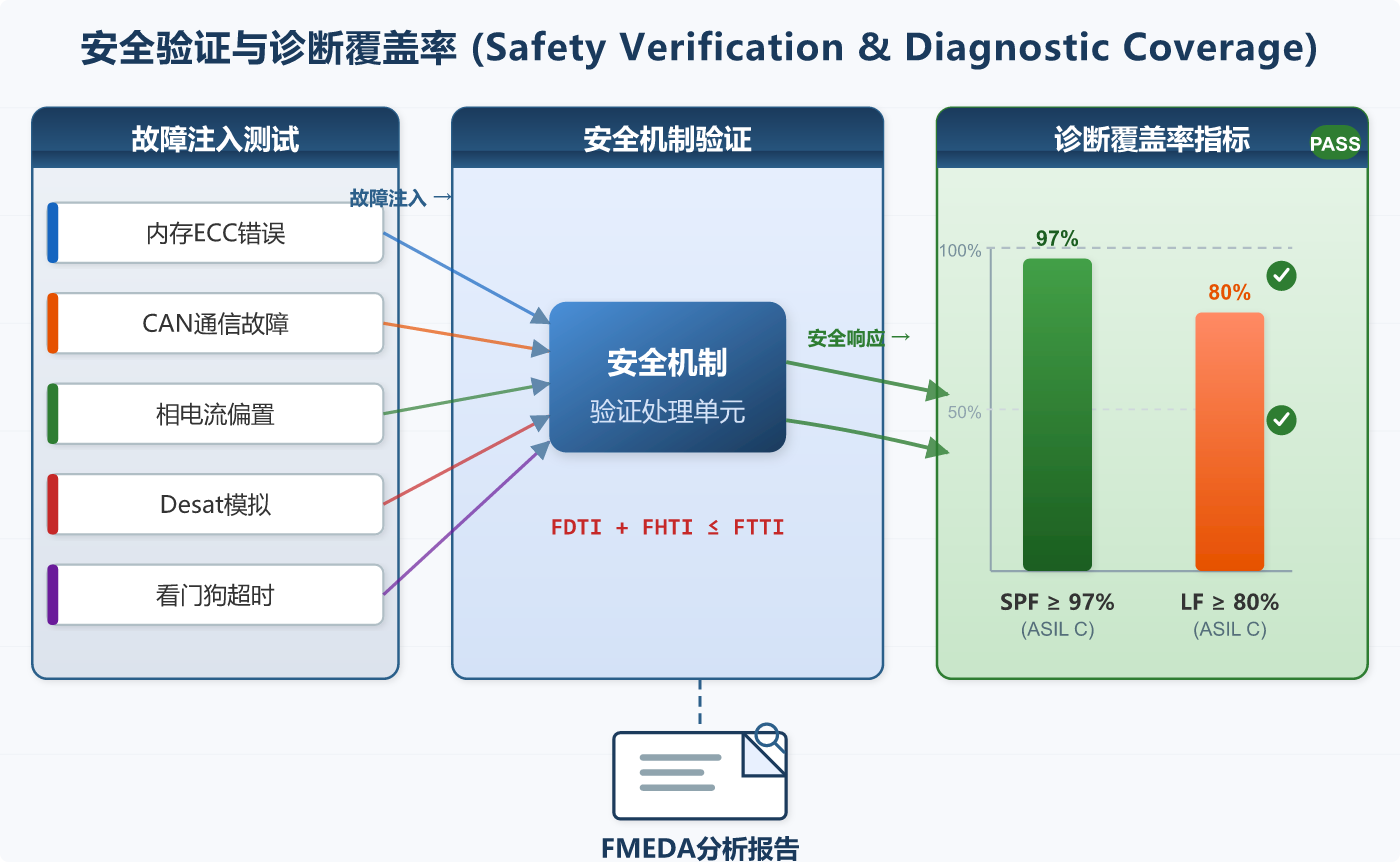

安全验证流程：左侧故障注入测试（内存ECC故障、CAN通信故障、相电流偏置、Desat模拟、看门狗超时）→ 中间安全机制验证处理器（FDTI+FHTI≤FTTI时序约束）→ 右侧诊断覆盖率指标（SPF≥97%绿标通过、LF≥80%橙标通过），底部汇总为FMEDA分析报告。

---

总结

本文基于实际EDU电机控制器功能安全开发项目，完整梳理了从HARA到SSR的七步核心设计流程：

1. HARA：通过场景分析和风险评估，定义9项安全目标，覆盖非预期加速、高压触电、过温等关键危害
2. SG分解：将顶层安全目标逐层分解到子系统，建立可追溯的安全需求树
3. FSR：建立三级安全架构（功能层QM + 监控层ASIL + 硬件诊断层ASIL），定义8种安全状态
4. TSR：利用TC387 LockStep + TLF35584 SBC + GD3160 Gate Driver的硬件安全特性，实现底层失效探测
5. HSR：通过Desat电路、Miller钳位、Flyback隔离、WCCA等确保硬件鲁棒性
6. SSR：通过Q&A程序流监控、E2E通信保护、双冗余扭矩算法确保软件安全
7. 验证与确认：通过故障注入和时序分析验证安全机制有效性

功能安全不是"做完"的，而是"验证完"的。安全需求的可追溯性（从SG → FSR → TSR → HSR/SSR → 测试用例的全链路追踪）和充分的验证覆盖（故障注入、时序验证、WCCA、FMEDA），才是项目真正达到ASIL C等级的保障。

---

本文基于实际项目经验总结，硬件具体型号和参数仅供参考。实际开发中请以最新版ISO 26262:2018及供应商最新器件手册为准。如有不当之处欢迎指正
