一、矩阵按键原理

矩阵按键是一种节省I/O口的按键设计方式，通过行列扫描实现多按键检测。常见布局为4x4或4x3，将按键排列成矩阵形式，行和列分别连接到单片机的I/O口。

工作原理：如果行和列都为低电平，表示按键按下

1. 行列扫描法

• 逐行输出低电平，其余行高电平，读取列线状态。若某列线为低电平，表示该行该列交叉点的按键被按下。

• 按键机械触点会导致信号抖动，需通过软件延时（通常5-20ms）或硬件滤波消除。

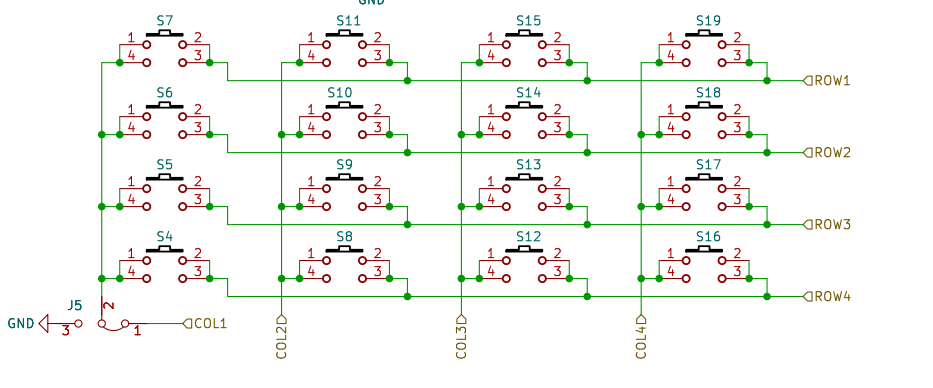

注意：蓝桥杯板子上J5跳线帽用于选择矩阵按键还是独立按键，如果是独立按键，判断端口是否为低电平即可

二、矩阵按键代码实现

#include <STC15F2K60S2.H>
#include <intrins.h>

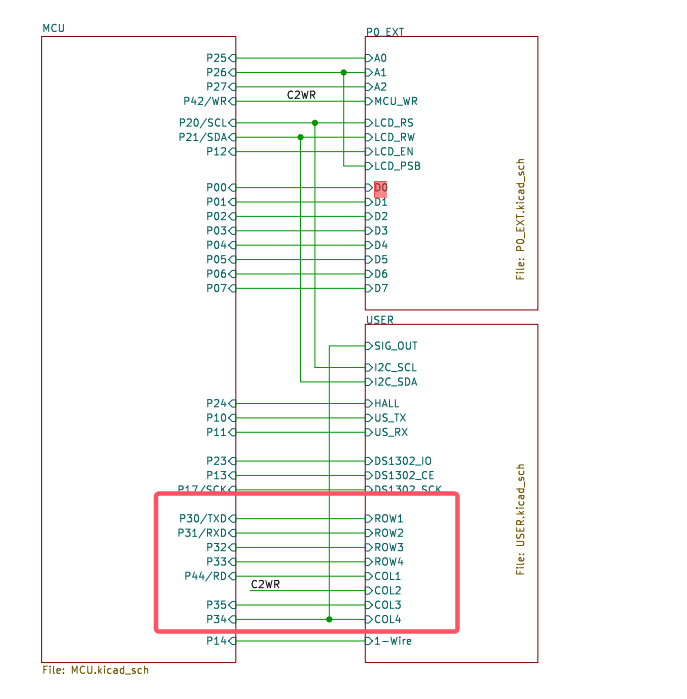

sbit R1=P3^0;
sbit R2=P3^1;
sbit R3=P3^2;
sbit R4=P3^3;

sbit C1=P4^4;
sbit C2=P4^2;
sbit C3=P3^5;
sbit C4=P3^4;

void delay(unsigned int x)
{
    while(x--);
}
// 矩阵键盘扫描S4 S5 S8 S9是否按下,按下返回键值
int ScanKeysMulti()
{

    // S4: R4行 C1列
    R4=0; R1=R2=R3=1; C1=C2=C3=1;
    if(C1==0)
    {
        while(C1==0); // 等待释放
        return 4;
    }

    // S5: R3行 C1列
    R3=0; R1=R2=R4=1; C1=C2=C3=1;
    if(C1==0)
    {
        while(C1==0);
        return 5;
    }

    // S8:R4行 C2列
    R4=0; R1=R2=R3=1; C1=C2=C3=1;
    if(C2==0)
    {
        while(C2==0);
        return 8;
    }

    // S9: R3行 C2列
    R3=0; R1=R2=R4=1; C1=C2=C3=1;
    if(C2==0)
    {
        while(C2==0) ;
        return 9;
    }
}
void main()
{
    int key = 0;
    while(1){
        key = ScanKeysMulti();
        delay(1000);//10ms扫描一次键值
    }
}

当前使用轮询方式扫描键值，定时器章节中再使用定时扫描
