在 LTspice 中，G 源（VDCS，Voltage Dependent Current Source） 是电压控制电流源，俗称跨导源，输出电流由输入电压线性控制，是模拟晶体管、运放、跨导放大器（OTA）等非线性/线性模块的核心元件。

一、什么是压控电流源（VDCS/G 源）？

简单来说，VDCS（压控电流源）是一个四端元件，包含两个输入端（控制端）和两个输出端。其核心特性是：输出电流的大小完全由输入端的控制电压决定。

在 LTspice 中，G 源属于理想元件。它拥有无限大的输入阻抗（不从控制信号源汲取电流）、输出电流不受负载阻抗影响。

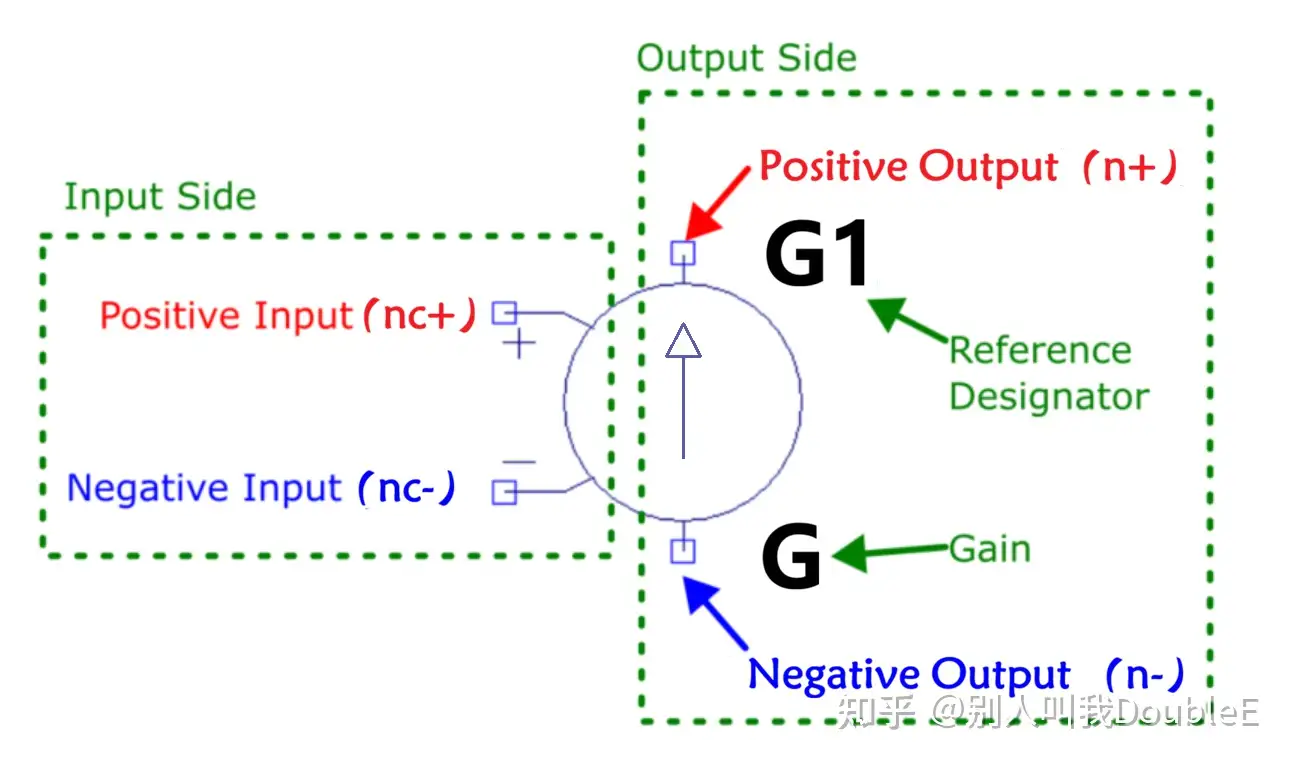

符号名称：G, G2（四端元件）

1.1 语法格式 1：线性模式

Gxxx n+ n- nc+ nc- <gain>
该元件在输出节点 n+、n- 之间产生输出电流，电流大小由控制节点 nc+、nc- 之间的电压决定。这是线性受控源，仅由固定增益定义。

注意：

※ Gain（跨导 gm）单位：西门子 S（= A/V）

※ LTspice 写法：直接写数值：1m （= 1 mS = 1mA/V）

1.2 语法格式 2：查表模式

Gxxx n+ n- nc+ nc- table=(<数值对>, <数值对>, …)
通过查表函数定义传输特性。表格由多组数值对构成：每组数值对中，第一个数值为控制电压，第二个数值为对应输出电流。
当控制电压落在两个给定节点之间时，输出电流采用线性插值计算；若控制电压超出表格定义区间，输出电流将固定为表格端点对应的电流值。

1.3 语法格式 3：拉普拉斯模式

Gxxx n+ n- nc+ nc- Laplace=<func(s)> [window=<time>] [nfft=<number>] [mtol=<number>]
元件传输特性由拉普拉斯函数定义，函数变量必须为复频率 s。
将 s 替换为sqrt(−1)​⋅2·pi·f，即可得到频率 f 下的频域响应；时域特性则由频域响应做傅里叶变换得到单位冲激响应。

1.4 语法格式 4：表达式行为模式

Gxxx n+ n- value={<表达式>}
该写法为行为源的替代语法，功能等效于通用行为电压源 B 源。

1.5 语法格式 5：多项式模式（旧版兼容）

Gxxx n+ n- POLY(<阶数N>) <(节点1+,节点1-) (节点2+,节点2-) … (节点N+,节点N-)> <c0 c1 c2 c3 c4 …>
这是一种旧式多项式建模语法，用于实现自定义电路行为，主要用来兼容legacy电路行为模型。

二、如何在LTspice中使用VDCS？

在LTspice中使用VDCS非常简单，只需几个步骤即可完成设置：

* 放置元件：按下快捷键 F2 打开元件库，在搜索框中输入 “g”，选择 Voltage Dependent Current Source并将其放置在原理图上。

* 连接电路：VDCS有四个引脚。左侧的两个引脚是控制端（正负极），用于连接输入信号；右侧的两个引脚是输出端（正负极），用于输出受控电流·。

* 设置增益：

* 将鼠标悬停在元件上，点击右键。

* 在弹出的属性对话框中，找到 “Value” 一栏。

* 输入你想要的增益数值。例如，输入 10 表示放大10倍，输入 0.5 表示衰减一半。

三、实用示例（晶体管/OTA 建模）

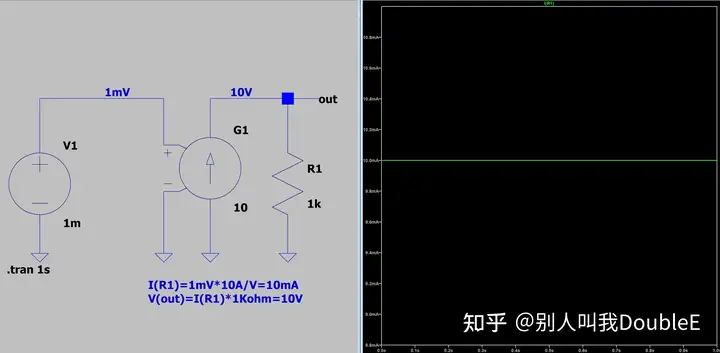

3.1 简单放大电路

- 控制电压： V(in)=1V ，Gm=10 mS → I_out=10 mA。

- 仿真：瞬态分析（Transient），观测输出电流随输入电压的线性变化。

3.2 等效晶体管（BJT 简化模型）

-用 G 源模拟 Ic=gm×Vbe，配合电阻/电容搭建小信号模型。参考上述仿真图。

3.3 使用Table函数

案例参考《Ltspice-压控电压源E(VCVS)》即可；

四、常见问题与技巧

1. 单位换算： 1m=1mA/V 、 1u=1μA/V ，避免数值过大/过小。

2. 与 B 源区别：G 源是线性受控源（仿真快）；B 源是行为源（支持复杂表达式，仿真慢）。

五、总结

- G 源 = 压控电流源（VDCS），核心参数跨导 Gm。

- 四端结构：两端控电压，两端出电流。

- 适用场景：晶体管/运放/OTA 建模、可控电流源、非线性电路仿真。

---
