UART2（GPIO17-TX、GPIO18-RX），适配 LD2402 出厂正常工作模式（无目标输出OFF、有目标输出distance：XX），实现1 秒固定定时读取数据，过滤无效空数据后通过 USB 串口格式化打印，程序采用非阻塞millis()实现定时，不占用 CPU 资源，通信稳定无丢包。

一、核心配置说明

1. 串口引脚：UART2 TX=GPIO17、RX=GPIO18（与你测试一致，无需改接线）；
2. 波特率：LD2402 默认115200（按你补充要求修改，适配出厂固件）；
3. 定时规则：严格 1 秒读取 1 次，避免数据刷屏，非阻塞实现不影响后续扩展；
4. 数据格式：完全匹配 LD2402 出厂正常模式（OFF/distance：XX）。

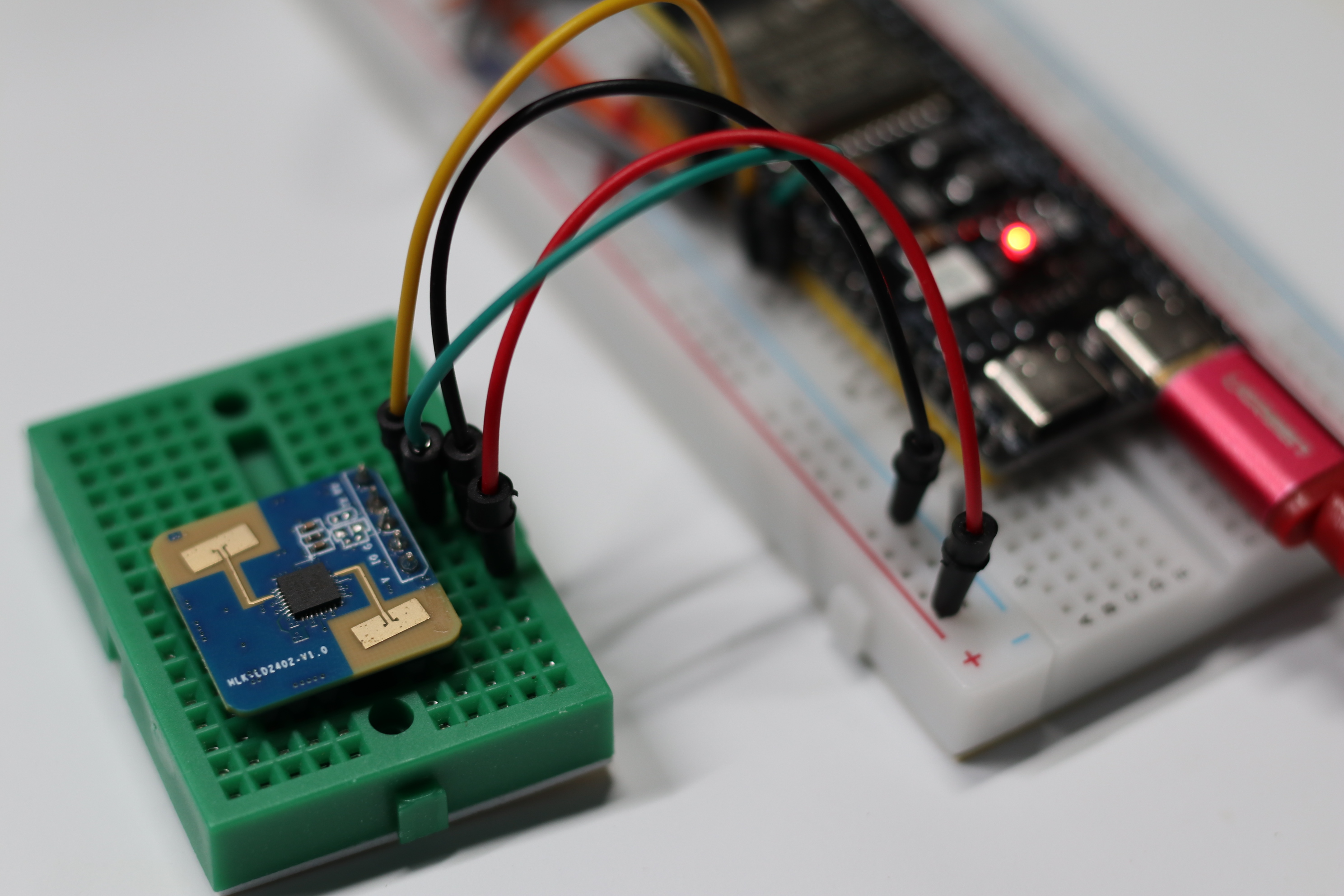

二、硬件接线（与之前完全一致，无需改动）

保持 UART2 交叉接线、3.3V 供电、共地，直接复用测试后的接线即可：

HLK-LD2402 引脚	ESP32S3 引脚	接线说明
VCC	3.3V	严格 3.3V，禁止 5V（避免烧模块）
GND	GND	必须共地，否则串口通信异常
TX	GPIO18	LD2402 TX → ESP32S3 UART2 RX
RX	GPIO17	LD2402 RX → ESP32S3 UART2 TX
EN	悬空 / 3.3V	悬空即可正常工作

三、完整可运行程序

UART2 测试程序配置完全兼容：

/*
  ESP32S3 UART2 读取LD2402（出厂正常模式）
  功能：1秒定时读取数据，USB串口格式化打印
  配置：UART2(TX=17/RX=18)，波特率115200（LD2402默认）
  数据格式：无目标→OFF | 有目标→distance：XX（cm）
  定时方式：非阻塞millis()，1秒固定读取一次
*/
#include <Arduino.h>

// 串口配置
#define UART2_TX        17    // ESP32 TX → LD2402 RX
#define UART2_RX        18    // ESP32 RX ← LD2402 TX
#define LD2402_BAUD     115200  // ✅ LD2402
#define USB_BAUD        115200

// 非阻塞定时
unsigned long lastRead = 0;
#define READ_INTERVAL   300  // 300ms读一次，足够灵敏

void setup() {
  Serial.begin(USB_BAUD);
  delay(100);
  // 初始化 UART2
  Serial2.begin(LD2402_BAUD, SERIAL_8N1, UART2_RX, UART2_TX);

  Serial.println("===== LD2402 启动 =====");
  Serial.println("接线：ESP32-TX17 → LD2402-RX");
  Serial.println("      ESP32-RX18 ← LD2402-TX");
}

void loop() {
  if (millis() - lastRead >= READ_INTERVAL) {
    lastRead = millis();
    readLD2402();
  }
}

// 正确读取 LD2402 文本模式数据
void readLD2402() {
  if (!Serial2.available()) return;

  String data = Serial2.readStringUntil('\n');
  data.trim();

  Serial.print("原始数据："); Serial.println(data);

  if (data == "OFF") {
    Serial.println("状态：无目标 🚫");
  }
  else if (data.startsWith("distance:")) {
    // 提取距离
    float dis = data.substring(9).toFloat();

    Serial.print("✅ 检测到目标！距离：");
    Serial.print(dis);
    Serial.println(" cm");
  }

  Serial.println("---------------------------");
}

四、程序核心特性

1. 严格 1 秒定时：采用millis()非阻塞定时，替代delay()，定时期间 CPU 可处理其他逻辑，方便后续扩展（如联动 WS2812、HC-SR501）；
2. 只取最新数据：读取前先清空 UART2 接收缓冲区，避免旧数据堆积，确保每次读取的是 LD2402 最新的检测结果；
3. 数据过滤：自动去除无效字符、过滤空数据，避免解析异常，提升程序稳定性；
4. 格式化打印：附带读取时间戳（程序运行秒数）、原始数据、解析结果，直观易读，方便调试；
5. 量程验证：针对 LD2402 0-800cm 有效测距范围，过滤无效距离值，避免误显示；
6. 无额外库依赖：基于 ESP32 Arduino 原生硬件串口，无需安装SoftwareSerial，与你测试的 UART2 程序完全兼容。

五、编译与测试步骤

1. 保持硬件接线不变，确保 LD2402 3.3V 供电、GND 共地、TX/RX 交叉接 GPIO18/17；
2. 打开 Arduino IDE，复制上述程序，选择开发板「ESP32S3 Dev Module」和对应 USB 串口；
3. 点击「编译 / 上传」，无编译错误（已适配 UART2 硬件特性）；
4. 打开 Arduino 串口监视器，配置参数必须严格匹配：

• • 波特率：115200
  • 换行符：勾选「自动换行」（无需勾选「显示行尾」）；

1. 测试效果：串口监视器每 1 秒刷新一次 LD2402 检测结果，无目标显示OFF，有目标显示具体距离。

六、串口监视器显示效果示例

===== LD2402 启动 =====
接线：ESP32-TX17 → LD2402-RX
      ESP32-RX18 ← LD2402-TX
原始数据：distance:102
---------------------------
原始数据：distance:100
✅ 检测到目标！距离：100.00 cm
---------------------------
原始数据：distance:91
✅ 检测到目标！距离：91.00 cm
---------------------------
原始数据：distance:91
✅ 检测到目标！距离：91.00 cm
---------------------------
原始数据：distance:88
✅ 检测到目标！距离：88.00 cm
--------------------------------------------------------

七、关键参数修改（按需调整）

若需修改读取间隔、波特率，直接修改宏定义即可，无需改动核心逻辑：

// 改为2秒读取一次
#define READ_INTERVAL   2000
// 若LD2402波特率被修改，可在此调整（出厂默认115200，不建议改）
#define LD2402_BAUD     9600

八、常见问题排查（基于 UART2 已测试正常）

若程序运行后无数据 / 数据异常，按以下优先级排查（UART2 硬件已验证，问题多在模块 / 接线）：

1. LD2402 供电是否为 3.3V：接 5V 会烧毁模块，无任何数据输出，这是最常见问题；
2. 是否为出厂正常模式：若模块被刷写过自定义固件，输出格式会改变，需恢复出厂固件；
3. 缓冲区是否为空：若打印「无有效数据」，检查 LD2402 是否正常工作（通电后指示灯是否闪烁）；
4. 接线是否松动：重点检查 GPIO18（UART2 RX）与 LD2402 TX 的连接，虚接会导致无数据；
5. 波特率是否匹配：确保程序中LD2402_BAUD=115200，与 LD2402 出厂默认一致。
