STM32 I2C 总是 NACK？先别怀疑传感器，把这 9 个地方查一遍

做 STM32 的人，迟早会遇到 I2C。

板子上接了温湿度传感器、EEPROM、触摸芯片、电源管理芯片，CubeMX 也配好了，代码一跑，不是 HAL_ERROR，就是 HAL_TIMEOUT，再打一下错误码，发现是 ACK failure。

这时候很多人第一反应是：是不是传感器坏了？是不是 HAL 有问题？

先别急。

I2C 的坑经常不在那几行读写代码里，而在地址、上拉、电平、复位、时序、寄存器地址和总线状态这些地方。今天这篇就按工程排查来，把 STM32 I2C NACK、BUSY、读不到设备这类问题捋一遍。

先把 I2C 的几个事实想清楚

I2C 看起来只有两根线：

SCL：时钟线

SDA：数据线

但这两根线不是普通推挽输出。

标准 I2C 是开漏/开集电极结构，设备只能主动把线拉低，不能主动输出高电平。高电平依靠外部或内部上拉电阻把总线拉起来。

所以第一件事要记住：I2C 通不通，不只是软件问题，它首先是电气问题。

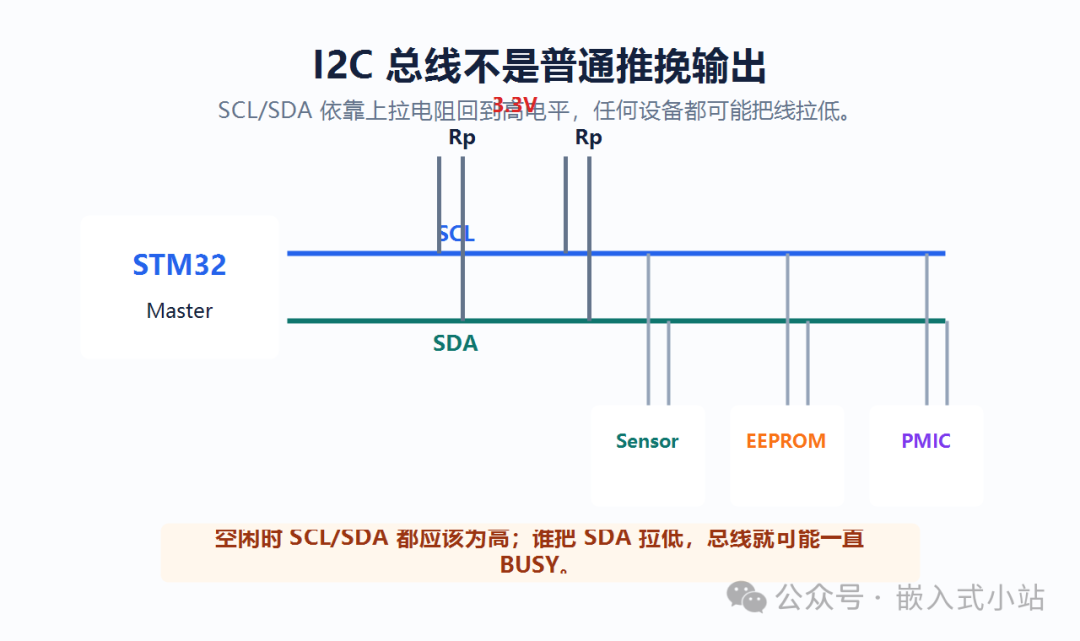

一个典型连接大概是这样：

3.3V

 |      |

Rp     Rp

 |      |

SCL    SDA

 |      |

STM32 ----- Sensor / EEPROM / PMIC / Touch IC

如果没有合适的上拉，或者上拉太弱，SCL/SDA 上升沿会很慢；如果电平不匹配，设备可能根本识别不了高电平；如果某个从设备把 SDA 拉死，总线就会一直 BUSY。

1. 先查 7 位地址和 8 位地址有没有搞混

I2C 地址是最常见的坑。

很多传感器手册会写：

7-bit address: 0x38

write address: 0x70

read address : 0x71

这里的 0x38 是 7 位地址。

0x70 和 0x71 是把 7 位地址左移一位后，再加上 R/W 位形成的 8 位地址。

STM32 HAL 的很多 I2C API，传入的是左移后的地址。

比如设备 7 位地址是 0x38，HAL 调用时通常要写：

#define AHT20_ADDR_7BIT   0x38

#define AHT20_ADDR_HAL    (AHT20_ADDR_7BIT << 1)


HAL_I2C_IsDeviceReady(&hi2c1, AHT20_ADDR_HAL,
3
,
100
);

如果你把 0x70 又左移了一次，就会变成 0xE0，设备当然不 ACK。

如果你把 0x38 原样传进去，有些 API 下也会扫不到。

所以排查第一步很简单：

• 数据手册写的是 7 位地址，还是 8 位读写地址；

• HAL 函数要求的地址格式是什么；

• 逻辑分析仪上看到的地址是不是你以为的那个。

不要靠猜，抓一次波形最省时间。

2. 写一个扫描函数，先确认总线上有没有设备

调 I2C 时，我一般先不急着读寄存器。

先扫地址。

下面这个函数可以放在调试阶段使用：

void I2C_Scan(I2C_HandleTypeDef *hi2c)
{


printf
(
"I2C scan start\r\n"
);



for
 (
uint8_t
 addr =
0x03
; addr <=
0x77
; addr++) {

        HAL_StatusTypeDef ret;


        ret = HAL_I2C_IsDeviceReady(hi2c, (
uint16_t
)(addr <<
1
),
2
,
10
);



if
 (ret == HAL_OK) {


printf
(
"I2C device found: 0x%02X\r\n"
, addr);

        }

    }



printf
(
"I2C scan done\r\n"
);

}

这里扫的是 7 位地址范围，传给 HAL 时再左移。

如果扫描能找到设备，说明：

• SCL/SDA 大概率接通；

• 地址大概率正确；

• 上拉和电平至少能支撑当前速率；

• 从设备已经上电并响应地址。

如果扫描都找不到设备，不要马上写复杂驱动。先回到硬件和基础配置。

注意，某些设备在特殊状态下不会响应扫描，比如进入低功耗、需要先复位、需要特定启动时间，或者地址引脚还没稳定。扫描不是最终真理，但它是一个很好的第一刀。

3. 上拉电阻别随便填，线长和速率会改变结果

I2C 上拉电阻太大，上升沿慢；上拉电阻太小，低电平电流变大，设备拉低会吃力。

常见短线、板内通信，很多项目会用：

2.2kΩ

4.7kΩ

10kΩ

但这不是万能答案。

如果你把线拉长、挂很多设备、提高到 400kHz，10kΩ 可能就太弱。示波器上会看到 SCL/SDA 上升沿拖泥带水，看起来像慢慢爬上去。

排查时可以这样做：

• 示波器看 SCL/SDA 的高电平是否能到 3.3V 或目标电平；

• 看上升沿是否明显过慢；

• 看低电平是否足够低；

• 看 ACK 位时 SDA 有没有被从设备拉低；

• 临时降低 I2C 速率到 100kHz 试试。

如果 400kHz 不行，100kHz 能跑，通常就要怀疑上拉、线长、总线电容、布局或从设备时序。

这类问题靠改代码很难根治。

4. 电平不匹配，比地址错误还隐蔽

STM32 是 3.3V，传感器可能也是 3.3V，这种最省心。

但现场经常不是这么整齐：

• 有的模块上拉到 5V；

• 有的传感器只支持 1.8V；

• 有的开发板自带上拉，外接模块也自带上拉；

• 有的电平转换模块方向和 I2C 开漏特性不匹配；

• 有的从设备上电比主控慢，启动阶段把线拉住。

I2C 的 SCL/SDA 是共享总线，只要一个设备状态不对，就可能影响整条线。

所以遇到 NACK 或 BUSY，要问几个问题：

• SCL/SDA 到底被上拉到几伏；

• STM32 对应 IO 是否 5V tolerant；

• 从设备的 VDD 和 IO 电平是不是同一域；

• 总线上有没有多个上拉并联，等效阻值过小；

• 上电时序是否满足从设备手册要求。

很多“传感器没 ACK”，实际是传感器根本还没完成上电初始化。

5. BUSY 一直置位，可能是 SDA 被拉低了

STM32 I2C 有时会卡在 BUSY 状态。

典型现象是：

• 程序复位后 I2C 初始化失败；

• 第一次通信超时；

• 重新下载程序后仍然 BUSY；

• 给整板断电再上电又好了。

这种情况很可能是总线上某个设备把 SDA 拉低，主控认为总线一直忙。

常见原因有：

• 主控复位时，从设备还在一次传输中；

• 从设备状态机卡住，等主控继续给 SCL；

• 通信中途主控异常复位，没有发 STOP；

• 电源抖动导致从设备内部状态不完整；

• SDA/SCL 接反或被外部短路。

排查方法很直接：

用万用表或示波器看空闲状态下：

SCL 是否为高

SDA 是否为高

空闲时两根线都应该被上拉为高。

如果 SDA 长期为低，先别看 HAL 代码，先找是谁在拉线。

6. 总线恢复：给 SCL 几个脉冲，再重新初始化 I2C

当从设备卡住 SDA 时，一个常见恢复办法是：先把 I2C 引脚临时当 GPIO 用，手动给 SCL 打几个脉冲，然后造一个 STOP 条件，再重新初始化 I2C 外设。

思路大概是：

static void I2C_BusRecovery(void)
{


/*     * 这里是思路示例：     * 1. 先关闭 I2C 外设；     * 2. 把 SCL/SDA 配成开漏输出并保持上拉；     * 3. 如果 SDA 被拉低，手动翻转 SCL 9 次；     * 4. 产生 STOP：SDA 低 -> SCL 高 -> SDA 高；     * 5. 再重新初始化 I2C。     *     * 具体 GPIO 端口和引脚要按你的板子改。     */

}

一个简化版示例：

#define I2C_SCL_PORT   GPIOB

#define I2C_SCL_PIN    GPIO_PIN_6

#define I2C_SDA_PORT   GPIOB

#define I2C_SDA_PIN    GPIO_PIN_7


static void gpio_set(GPIO_TypeDef *port, uint16_t pin, GPIO_PinState s)
{

    HAL_GPIO_WritePin(port, pin, s);

}


void I2C1_BusRecovery(void)
{

    GPIO_InitTypeDef GPIO_InitStruct = {
0
};


    __HAL_RCC_GPIOB_CLK_ENABLE();


    HAL_I2C_DeInit(&hi2c1);


    GPIO_InitStruct.Pin = I2C_SCL_PIN | I2C_SDA_PIN;

    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;

    GPIO_InitStruct.Pull = GPIO_PULLUP;

    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);


    gpio_set(I2C_SCL_PORT, I2C_SCL_PIN, GPIO_PIN_SET);

    gpio_set(I2C_SDA_PORT, I2C_SDA_PIN, GPIO_PIN_SET);

    HAL_Delay(
1
);



for
 (
int
 i =
0
; i <
9
; i++) {

        gpio_set(I2C_SCL_PORT, I2C_SCL_PIN, GPIO_PIN_RESET);

        HAL_Delay(
1
);

        gpio_set(I2C_SCL_PORT, I2C_SCL_PIN, GPIO_PIN_SET);

        HAL_Delay(
1
);



if
 (HAL_GPIO_ReadPin(I2C_SDA_PORT, I2C_SDA_PIN) == GPIO_PIN_SET) {


break
;

        }

    }



// 产生一个 STOP 条件

    gpio_set(I2C_SDA_PORT, I2C_SDA_PIN, GPIO_PIN_RESET);

    HAL_Delay(
1
);

    gpio_set(I2C_SCL_PORT, I2C_SCL_PIN, GPIO_PIN_SET);

    HAL_Delay(
1
);

    gpio_set(I2C_SDA_PORT, I2C_SDA_PIN, GPIO_PIN_SET);

    HAL_Delay(
1
);


    MX_I2C1_Init();

}

这段代码不要无脑复制到量产项目里。

它的价值是说明恢复思路。真正项目里要根据芯片系列、GPIO 复用、外部上拉、RTOS 互斥锁、中断状态来整理。

但有一点很重要：**I2C 现场设备不能只靠重启 MCU 自救。**如果从设备没复位，MCU 重启后总线状态可能还是坏的。

7. 用逻辑分析仪看 ACK，比盯代码快得多

I2C 调试最怕纯看代码。

因为你看到的是：

HAL_I2C_Mem_Read() == HAL_ERROR

但你不知道错误发生在什么位置。

逻辑分析仪能告诉你：

• 地址发出去后有没有 ACK；

• 写寄存器地址有没有 ACK；

• repeated start 有没有发出来；

• 读阶段从设备有没有返回数据；

• 主机最后有没有发 NACK 和 STOP；

• 波形是不是被拉低或变形。

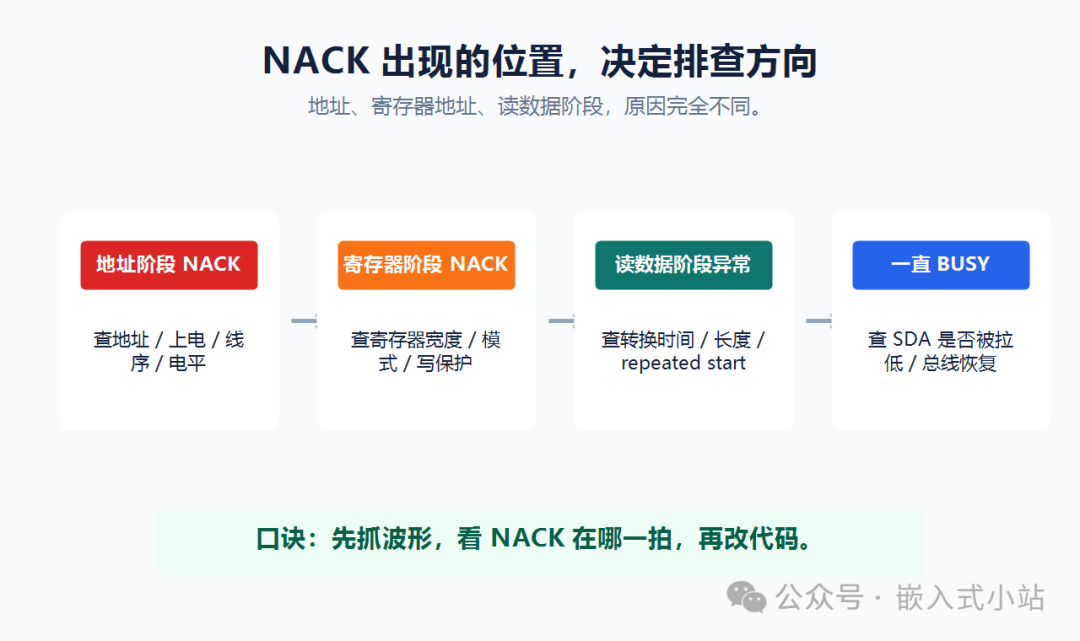

同样是 NACK，位置不同，原因完全不同。

如果是地址阶段 NACK：

• 地址错；

• 设备没上电；

• 设备复位脚没释放；

• 电平不匹配；

• 上拉/线序有问题；

• 设备还没启动完成。

如果是寄存器地址阶段 NACK：

• 寄存器地址不支持；

• 寄存器地址宽度错；

• 设备状态不允许访问；

• 写保护或模式没切换。

如果是读数据阶段异常：

• repeated start 时序不符合；

• 读长度错；

• 设备需要等待转换完成；

• 最后一字节 ACK/NACK 处理不对。

8. 读寄存器时，8 位寄存器地址和 16 位寄存器地址别写反

很多 I2C 设备不是直接读地址就给数据，而是要先写寄存器地址，再读数据。

比如常见的 8 位寄存器地址：

uint8_t
 reg =
0x00
;

uint8_t
 buf[
2
];


HAL_I2C_Mem_Read(&hi2c1,

                 DEVICE_ADDR_HAL,

                 reg,

                 I2C_MEMADD_SIZE_8BIT,

                 buf,


sizeof
(buf),


100
);

但 EEPROM 或某些传感器可能是 16 位寄存器地址：

uint16_t
 reg =
0x0100
;

uint8_t
 buf[
16
];


HAL_I2C_Mem_Read(&hi2c1,

                 EEPROM_ADDR_HAL,

                 reg,

                 I2C_MEMADD_SIZE_16BIT,

                 buf,


sizeof
(buf),


100
);

如果寄存器地址宽度写错，波形上看地址阶段可能 ACK，但后面的寄存器地址或读数据就不对。

另外有些设备不支持 HAL 的 Mem_Read 这种通用流程，需要先发命令，再等内部转换，再读结果。

比如某些温湿度传感器：

uint8_t
 cmd[] = {
0xAC
,
0x33
,
0x00
};

uint8_t
 data[
6
];


HAL_I2C_Master_Transmit(&hi2c1, AHT20_ADDR_HAL, cmd,
sizeof
(cmd),
100
);

HAL_Delay(
80
);

HAL_I2C_Master_Receive(&hi2c1, AHT20_ADDR_HAL, data,
sizeof
(data),
100
);

所以写驱动前一定要看清楚手册里的 transaction，不要把所有 I2C 设备都套成“写寄存器地址，再读数据”。

9. HAL 错误码要打印，不要只看返回值

很多代码只写：

if
 (HAL_I2C_Mem_Read(...) != HAL_OK) {

    Error_Handler();

}

这对调试帮助很小。

至少把错误码打出来：

static void I2C_PrintError(I2C_HandleTypeDef *hi2c)
{


uint32_t
 err = HAL_I2C_GetError(hi2c);



printf
(
"I2C error: 0x%08lX\r\n"
, err);



if
 (err & HAL_I2C_ERROR_AF) {


printf
(
" - ACK failure / NACK\r\n"
);

    }


if
 (err & HAL_I2C_ERROR_BERR) {


printf
(
" - Bus error\r\n"
);

    }


if
 (err & HAL_I2C_ERROR_ARLO) {


printf
(
" - Arbitration lost\r\n"
);

    }


if
 (err & HAL_I2C_ERROR_OVR) {


printf
(
" - Overrun / underrun\r\n"
);

    }


if
 (err & HAL_I2C_ERROR_TIMEOUT) {


printf
(
" - Timeout\r\n"
);

    }

}

再配合一个包装函数：

HAL_StatusTypeDef I2C_ReadReg8(I2C_HandleTypeDef *hi2c,                               uint16_t dev_addr,                               uint8_t reg,                               uint8_t *data,                               uint16_t len)
{

    HAL_StatusTypeDef ret;


    ret = HAL_I2C_Mem_Read(hi2c,

                           dev_addr,

                           reg,

                           I2C_MEMADD_SIZE_8BIT,

                           data,

                           len,


100
);



if
 (ret != HAL_OK) {

        I2C_PrintError(hi2c);

    }



return
 ret;

}

有错误码、有波形、有扫描结果，排查速度会快很多。

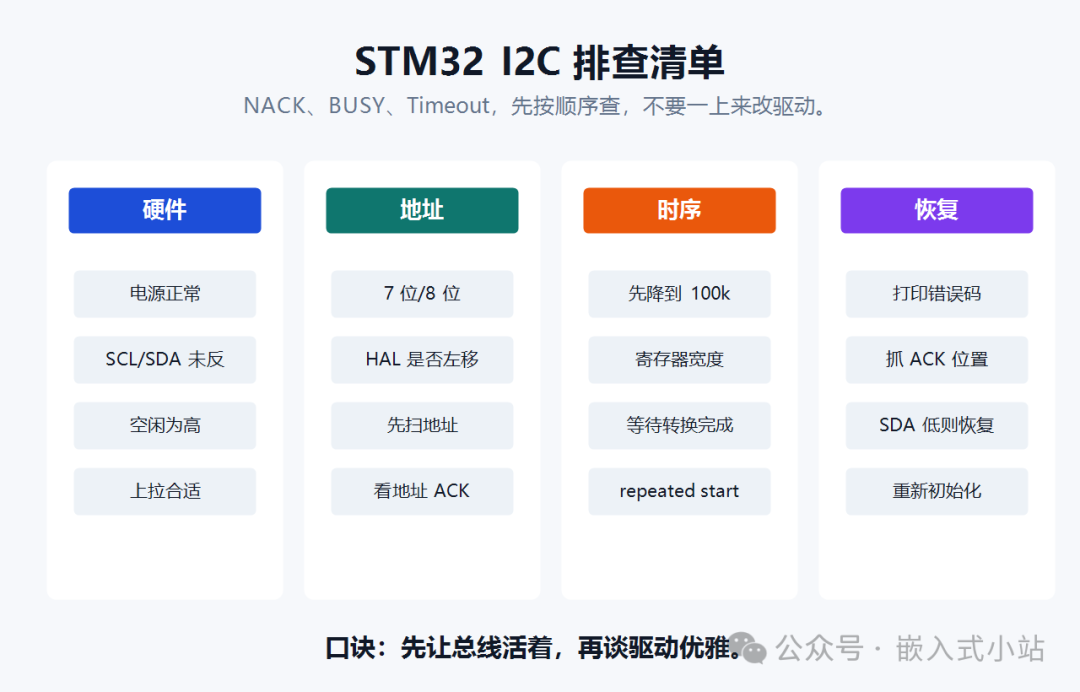

最后给一份排查顺序

如果 STM32 I2C NACK、读不到设备、卡 BUSY，建议按这个顺序查：

1. 查电源从设备 VDD 是否正常，复位脚是否释放，上电等待时间是否满足。

2. 查线序SCL/SDA 有没有接反，GND 有没有共地，模块丝印是否和原理图一致。

3. 查上拉和电平SCL/SDA 空闲是否为高，上拉到几伏，上升沿是否太慢。

4. 查地址7 位地址和 8 位地址有没有搞混，HAL 是否需要左移。

5. 查速率先降到 100kHz，确认能跑后再提高到 400kHz 或更高。

6. 查 BUSY空闲时 SDA/SCL 是否被拉低，必要时做总线恢复。

7. 查寄存器访问流程寄存器地址是 8 位还是 16 位，是否需要先写命令再延时读取。

8. 查波形用逻辑分析仪看 NACK 出现在地址、寄存器地址，还是读数据阶段。

9. 查错误码打印 HAL I2C error，不要只看 HAL_ERROR 和 HAL_TIMEOUT。

小站观点

I2C 的难点不在协议有多复杂，而在它太“像软件问题”了。

你看到的是一个函数返回失败，但背后可能是上拉电阻、线长、电平、上电时序、地址格式、从设备状态机、总线被拉低，或者寄存器读写流程不对。

所以调 I2C 时，最稳的顺序不是先改代码，而是先确认总线活着：电平对、地址对、ACK 位置看得到、错误码打得出来。

把这些基础动作做完，I2C 就没那么玄了。

你们现场遇到 I2C 最多的是 NACK，还是 BUSY 卡死？如果后面继续写一篇，我可以把“STM32 I2C + 传感器完整驱动模板”单独拆出来。
