🔥 内容介绍

无线传感器网络（WSN）作为物联网核心技术之一，广泛应用于环境监测、智能交通、医疗健康等领域，路由协议的性能直接决定了WSN的通信效率、能耗控制与网络稳定性。按需距离矢量路由协议（AODV）作为典型的反应式路由协议，具有按需发起路由、无路由表维护开销、适配节点动态移动等优势，适用于节点资源有限、拓扑结构动态变化的WSN场景。本文基于MATLAB平台，结合GUIDE工具设计并实现了AODV路由协议的可视化仿真系统，通过GUI界面实现网络参数配置、拓扑生成、路由建立、数据传输仿真及性能指标分析等功能，直观呈现AODV协议的工作机制与运行性能，为WSN路由协议的研究与优化提供了便捷的仿真工具与实验支撑。

关键词

MATLAB GUI；无线传感器网络（WSN）；AODV路由协议；路由仿真；性能分析

1 研究背景与意义

1.1 研究背景

随着物联网技术的快速发展，无线传感器网络（WSN）由大量低成本、低功耗、小型化的传感器节点组成，通过无线通信方式形成分布式感知网络，能够实现对物理世界的实时感知、数据采集与传输。WSN的节点通常部署在复杂且恶劣的环境中，具有资源受限（有限的能量、计算能力与存储容量）、拓扑动态变化（节点移动、故障或能量耗尽导致节点退出网络）等特点，这对路由协议的设计提出了严苛要求。

路由协议作为WSN的核心支撑技术，负责将感知数据从源节点高效、可靠地传输至Sink节点（汇聚节点），其设计目标是在保证通信质量的前提下，最小化节点能耗、延长网络生命周期。目前，WSN路由协议主要分为主动式（表驱动）、反应式（按需驱动）与混合式三类。主动式路由协议（如DSDV）需持续维护全网路由表，能耗较高，不适用于节点动态变化的场景；反应式路由协议仅在需要传输数据时才发起路由查找过程，无需持续维护路由表，能耗更低，适配性更强，其中AODV（Ad-hoc On-Demand Distance Vector Routing）协议是最具代表性的反应式路由协议之一，被广泛应用于WSN及移动自组织网络（MANET）中。

MATLAB作为一款功能强大的数值计算与仿真工具，其GUIDE（Graphical User Interface Development Environment）工具能够快速构建可视化交互界面，结合其强大的矩阵运算与仿真能力，可高效实现WSN路由协议的仿真与验证。然而，现有MATLAB仿真多以命令行形式实现，缺乏直观的可视化操作界面，不利于非专业人员理解协议机制，也难以便捷地调整参数、观察仿真过程与分析性能指标。因此，设计一款基于MATLAB GUI的AODV路由协议仿真系统，具有重要的实际应用价值。

1.2 研究意义

本文设计实现的MATLAB GUI AODV路由协议仿真系统，其研究意义主要体现在以下三个方面：

• 理论意义：完善WSN路由协议的可视化仿真方法，直观呈现AODV协议的路由发现、路由维护、数据传输等核心机制，为AODV协议的改进与优化提供理论验证平台。

• 实践意义：提供便捷的交互操作界面，用户可通过GUI快速配置网络参数、生成网络拓扑、启动仿真，实时观察路由建立过程与数据传输状态，降低WSN路由协议仿真的门槛，适用于教学、科研及工程实践场景。

• 应用价值：通过仿真系统可量化分析AODV协议在不同网络场景下的性能（如平均端到端时延、路由建立成功率、节点能耗等），为实际WSN的部署与路由协议选型提供数据支撑。

2 AODV路由协议核心原理

AODV路由协议是一种基于距离矢量的反应式路由协议，其核心思想是“按需路由”，即仅在源节点需要向目的节点传输数据且无有效路由时，才发起路由查找过程，无需持续维护全网路由信息，从而降低节点能耗与网络开销。AODV协议的核心机制主要包括路由发现、路由维护与路由删除三个部分，具体如下：

2.1 路由发现机制

路由发现是AODV协议的核心流程，当源节点有数据需要传输但未找到到目的节点的有效路由时，会触发路由发现过程，具体步骤如下：

1. 源节点广播路由请求分组（RREQ，Route Request），该分组包含源节点ID、目的节点ID、源节点序列号、目的节点序列号、跳数等信息，用于向全网发起路由查找请求。

2. 中间节点收到RREQ分组后，首先检查自身是否为目的节点：若为目的节点，则直接向源节点单播路由回复分组（RREP，Route Reply）；若不为目的节点，则检查自身是否有到目的节点的有效路由，若有则向源节点单播RREP分组，若无则更新RREQ分组中的跳数，继续广播该分组，同时记录下一跳节点（即发送RREQ分组的节点），形成反向路由。

3. 源节点收到RREP分组后，提取分组中的路由信息（跳数、下一跳节点等），建立并存储到目的节点的正向路由，路由发现过程完成，此时源节点可通过该路由向目的节点传输数据。

为避免路由环路与重复路由请求，AODV协议引入了序列号机制，每个节点维护自身的序列号，用于标识路由的有效性，序列号越大，路由越新，确保节点优先选择最新的有效路由。

2.2 路由维护机制

由于WSN节点可能存在移动、故障或能量耗尽等情况，已建立的路由可能会失效，因此AODV协议通过路由维护机制确保路由的有效性，具体分为两种场景：

• 链路断裂检测：当中间节点发现与下一跳节点的链路断裂（如连续多次未收到确认信息）时，会向所有使用该下一跳节点的上游节点广播路由错误分组（RERR，Route Error），告知上游节点该路由已失效。

• 路由更新：上游节点收到RERR分组后，删除失效的路由条目，若自身有数据需要传输至目的节点，则重新发起路由发现过程，建立新的有效路由；若无需传输数据，则仅删除失效路由，不触发路由发现。

2.3 路由删除机制

当节点检测到某条路由长期未被使用（超过设定的超时时间），或收到RERR分组确认路由失效时，会删除该路由条目，释放节点存储资源，减少不必要的能耗。同时，若节点自身能量耗尽或退出网络，会提前广播RERR分组，告知相关节点删除与该节点相关的路由条目，避免路由失效导致的数据传输失败。

3 MATLAB GUI仿真系统总体设计

3.1 系统设计目标

本系统基于MATLAB GUIDE工具设计，核心目标是实现AODV路由协议的可视化仿真，具体设计目标如下：

• 可视化交互：设计简洁、直观的GUI界面，支持用户通过鼠标操作完成网络参数配置、拓扑生成、仿真启动与停止、性能指标查看等功能。

• 功能完整性：实现AODV协议的核心功能，包括路由发现、路由维护、数据传输仿真，支持节点动态移动、链路断裂等场景模拟。

• 性能可分析：仿真结束后，自动计算并展示关键性能指标，如平均端到端时延、路由建立成功率、数据传输成功率、节点平均能耗等，为协议性能评估提供数据支持。

• 可扩展性：系统设计采用模块化结构，便于后续添加其他路由协议（如DSR、LEACH），或扩展网络场景（如多源节点、多Sink节点）。

3.2 系统总体架构

本MATLAB GUI仿真系统采用模块化设计，整体分为五大模块：GUI界面交互模块、网络参数配置模块、拓扑生成模块、AODV协议核心模块、仿真与性能分析模块。各模块相互协作，完成整个仿真流程，系统总体架构如图1所示（此处省略图片，实际应用中可添加拓扑图）。

• GUI界面交互模块：作为系统的入口，负责接收用户操作（如参数输入、按钮点击），展示仿真过程与结果，是用户与系统交互的核心。

• 网络参数配置模块：负责接收用户输入的网络参数，如节点数量、节点通信半径、源节点与目的节点ID、仿真时间、节点移动速度等，为仿真提供参数支撑。

• 拓扑生成模块：根据用户配置的参数，随机生成WSN节点的初始位置，构建网络拓扑，确定节点间的通信链路（两个节点距离小于通信半径则视为可通信）。

• AODV协议核心模块：实现AODV协议的路由发现、路由维护、路由删除等核心功能，处理RREQ、RREP、RERR等分组的发送与接收，维护节点路由表。

• 仿真与性能分析模块：控制仿真流程的启动与停止，实时模拟数据传输过程，记录仿真过程中的关键数据（如路由建立时间、数据传输时延、节点能耗等），仿真结束后进行数据处理，生成性能指标报表与曲线。

3.3 GUI界面设计

基于MATLAB GUIDE工具，设计的GUI界面分为四个功能区域，布局简洁、操作便捷，具体如下：

3.3.1 参数配置区

位于界面左侧，用于接收用户输入的网络参数，主要包括：

• 节点配置：节点数量（5-50个）、节点通信半径（10-50m）、节点移动速度（0-5m/s，0表示节点静止）；

• 路由配置：源节点ID、目的节点ID、RREQ分组广播次数、路由超时时间（1-10s）；

• 仿真配置：仿真时间（10-100s）、数据传输速率（1-10kbps）。

参数配置区设置了输入验证功能，确保用户输入的参数符合合理范围，避免因参数错误导致仿真失败。

3.3.2 仿真显示区

位于界面中间，是仿真过程的可视化区域，主要展示：

• 网络拓扑图：以圆点表示节点，不同颜色区分源节点（红色）、目的节点（蓝色）、普通节点（黑色），以线段表示节点间的通信链路（绿色表示有效链路，红色表示失效链路）；

• 路由建立过程：实时显示RREQ、RREP分组的传播路径，以动态箭头表示分组传输方向；

• 数据传输过程：以闪烁的线段表示数据传输路径，直观呈现数据从源节点到目的节点的传输过程；

• 节点状态：实时显示每个节点的能量剩余量、路由表信息，便于用户观察节点运行状态。

3.3.3 操作控制区

位于界面上方，设置了四个核心操作按钮，用于控制仿真流程：

• 生成拓扑：根据参数配置区的参数，生成WSN初始拓扑图；

• 启动仿真：启动AODV路由协议仿真，开始路由发现与数据传输过程；

• 停止仿真：暂停或停止仿真过程，保留当前仿真状态；

• 重置系统：清空仿真显示区与性能数据，恢复初始状态，便于用户重新配置参数进行仿真。

3.3.4 性能分析区

位于界面右侧，用于展示仿真过程中的实时数据与仿真结束后的性能指标，主要包括：

• 实时数据：当前仿真时间、已传输数据量、路由建立次数、链路断裂次数；

• 性能指标报表：仿真结束后，显示平均端到端时延、路由建立成功率、数据传输成功率、节点平均能耗、网络生存时间等关键指标；

• 性能曲线：以折线图形式展示数据传输时延、节点能耗、路由建立成功率随仿真时间的变化趋势，便于用户直观分析协议性能。

4 总结与展望

4.1 研究总结

本文围绕无线传感器网络的AODV路由协议，基于MATLAB GUI设计并实现了可视化仿真系统，完成了以下主要工作：

• 阐述了WSN的特点与AODV路由协议的核心原理，明确了AODV协议在WSN中的应用优势；

• 设计了仿真系统的总体架构，分为五大模块，实现了参数配置、拓扑生成、AODV协议仿真、性能分析等功能；

• 基于MATLAB GUIDE工具构建了可视化GUI界面，实现了仿真过程的直观展示与便捷操作；

• 通过MATLAB脚本实现了AODV协议的路由发现、路由维护与路由删除功能，完成了仿真系统的开发与调试；

• 进行了仿真测试，验证了仿真系统的正确性与实用性，分析了AODV协议的运行性能。

本仿真系统的优势在于可视化程度高、操作便捷、功能完整，能够直观呈现AODV协议的工作机制，为WSN路由协议的研究、教学与工程实践提供了便捷的工具。

4.2 未来展望

针对本仿真系统的不足，未来可从以下几个方面进行改进与扩展：

• 功能扩展：添加其他路由协议（如DSR、LEACH），实现多协议对比仿真，便于用户分析不同路由协议的性能差异；

• 场景扩展：增加复杂网络场景模拟，如节点故障、障碍物遮挡、多源多Sink节点等，提升系统的适用性；

• 性能优化：优化仿真算法，提高仿真速度，支持更大规模的节点仿真（如100个以上节点）；

• 界面优化：进一步优化GUI界面的交互体验，增加参数保存、仿真结果导出等功能，提升系统的实用性。

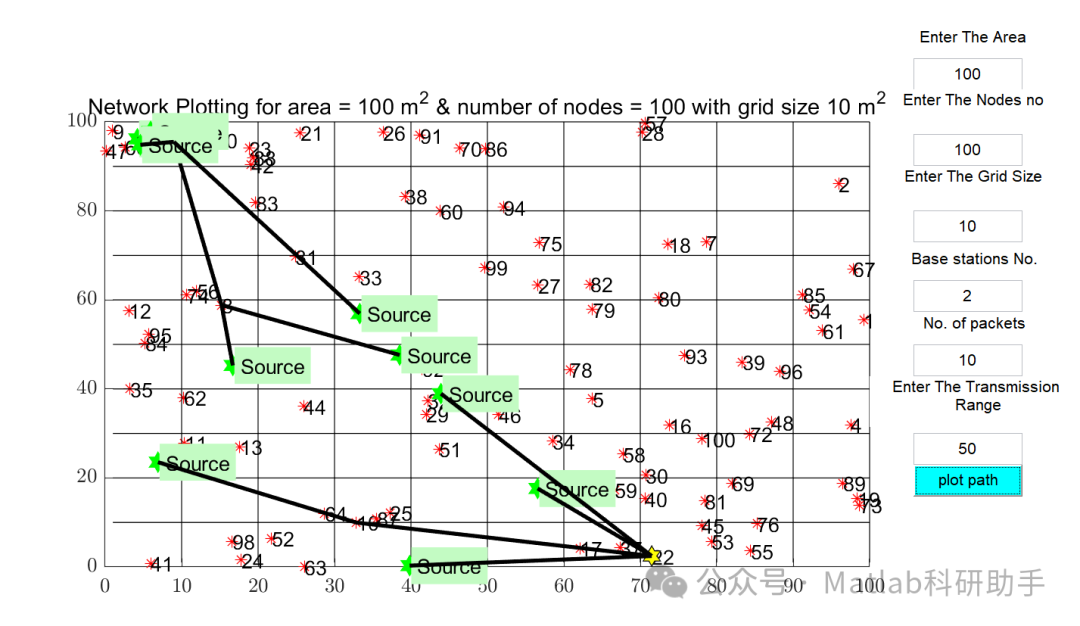

⛳️ 运行结果

🔗 参考文献

[1] 张德海.无线多媒体传感器网络路由协议研究[D].西安电子科技大学[2026-04-03].DOI:CNKI:CDMD:2.1015.429254.

[2] 刘荣,周杰,杜景林,等.一种无线传感器网络应用系统的中间件设计与实现[J].南京信息工程大学学报(自然科学版), 2014, 000(001):34-40.DOI:10.3969/j.issn.1674-7070.2014.01.004.

📣 部分代码
