上一篇我们聊了功能强大的任意行为源（BV/BI），它们像是一个可以编写任意公式的“万能计算器”。而在实际电路中，还有一类更基础、更经典的元件，它们遵循严格的线性比例关系，这就是我们今天要介绍的线性受控源。

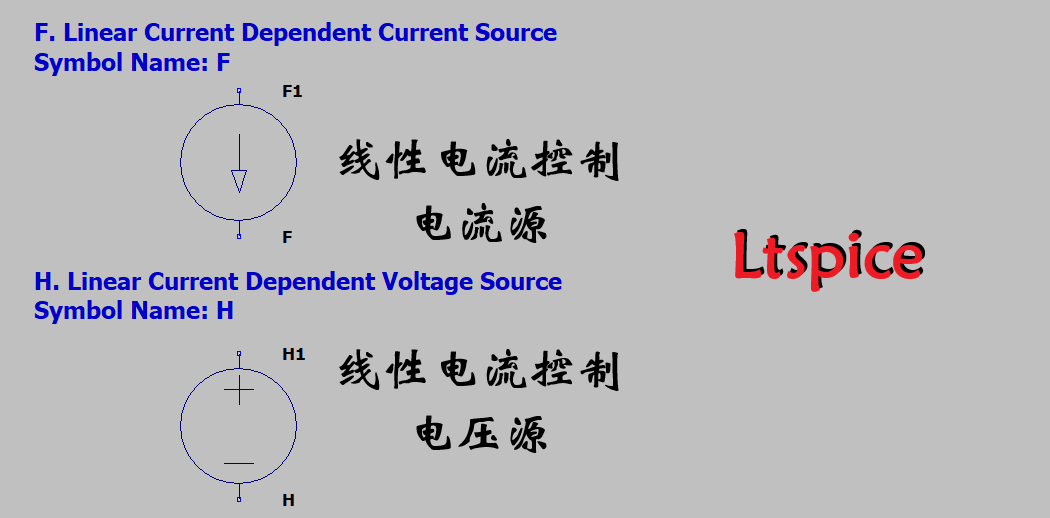

在 LTspice 中，这类元件主要分为两种：Linear current dependent current source电流控制电流源和Linear current dependent voltage source电流控制电压源。它们不像 BV/BI 那样自由，但胜在定义简洁、物理意义明确，是模拟晶体管放大、电流镜像等行为的基石。

---

电流控制电流源（CCCS）

CCCS 的输出是一个电流，其大小与电路中另一条支路的电流成正比。你可以把它想象成一个理想的电流放大器。

• 元件符号：F
• 语法：Fxxx n+ n- <Vnam> <gain>
• 核心公式：I(n+,n−) = gain × I(Vnam)
• I(n+,n−) ：从 F 源正极流向负极的电流。
• I(Vnam) ：流过那个被监测的电压源的电流。

使用方法

1. 按 F2 键，在元件库中搜索 F 并放置到原理图中。
2. 被监测的电压源可以是你的供电电源或者0V电压源。
3. 关键步骤：例如在你想要检测电流的支路中，串联一个独立的电压源，并将其电压值设为 0V（例如命名为 V_sense）。这个 0V 电压源在电路中相当于一根导线，但它能让 LTspice “看到”流过它的电流。
4. 语法写法一（分开），右键点击 F 源，在属性中：
   • Value：输入你刚才创建的 0V 电压源的名称（例如 V_sense）。
   • Value2：输入电流增益 gain（例如 100 表示放大 100 倍）。
5. 语法写法二（合并），右键点击 F 源，在属性中：
   • Value：电压源名称 空格 增益 gain 。

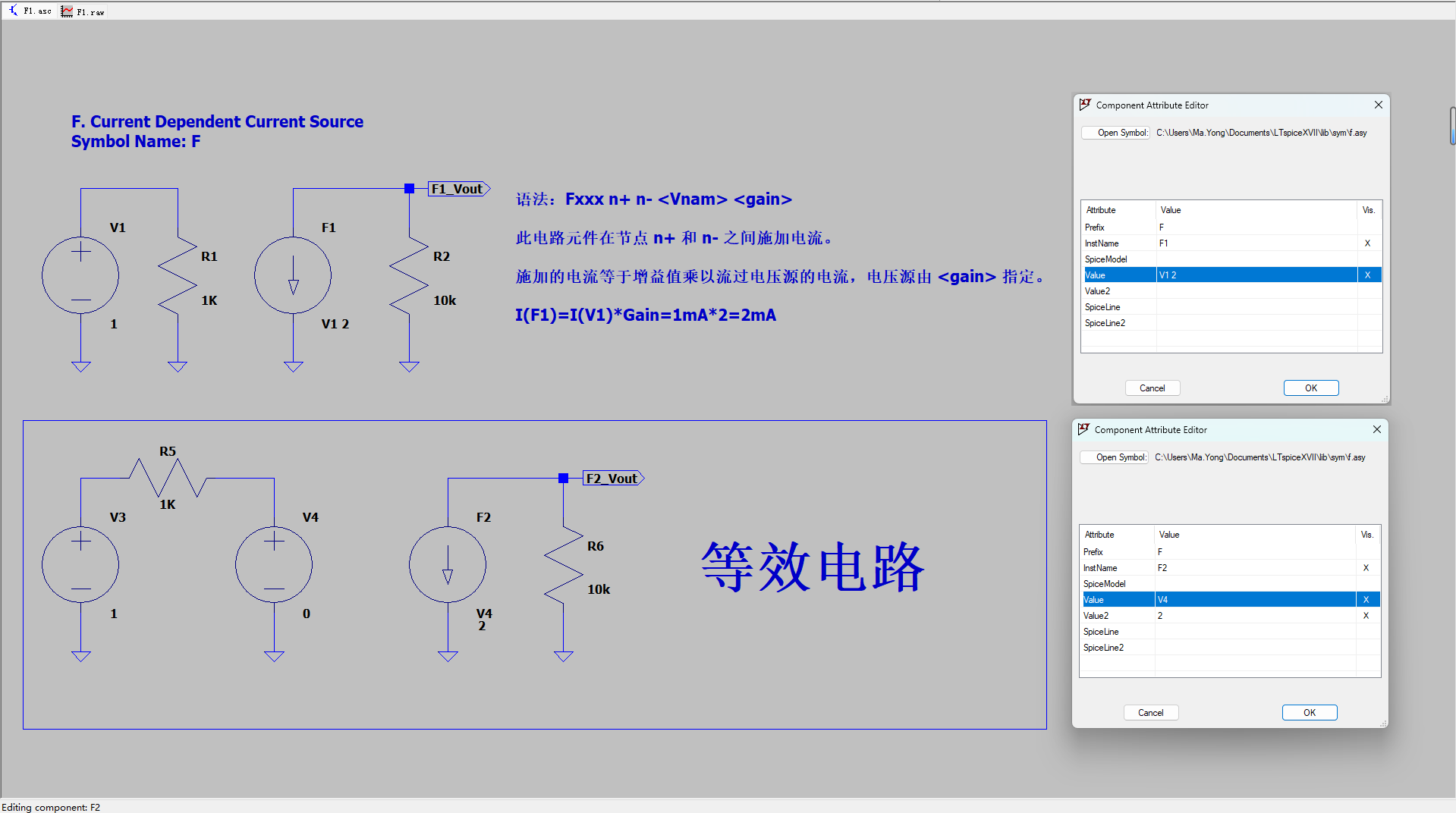

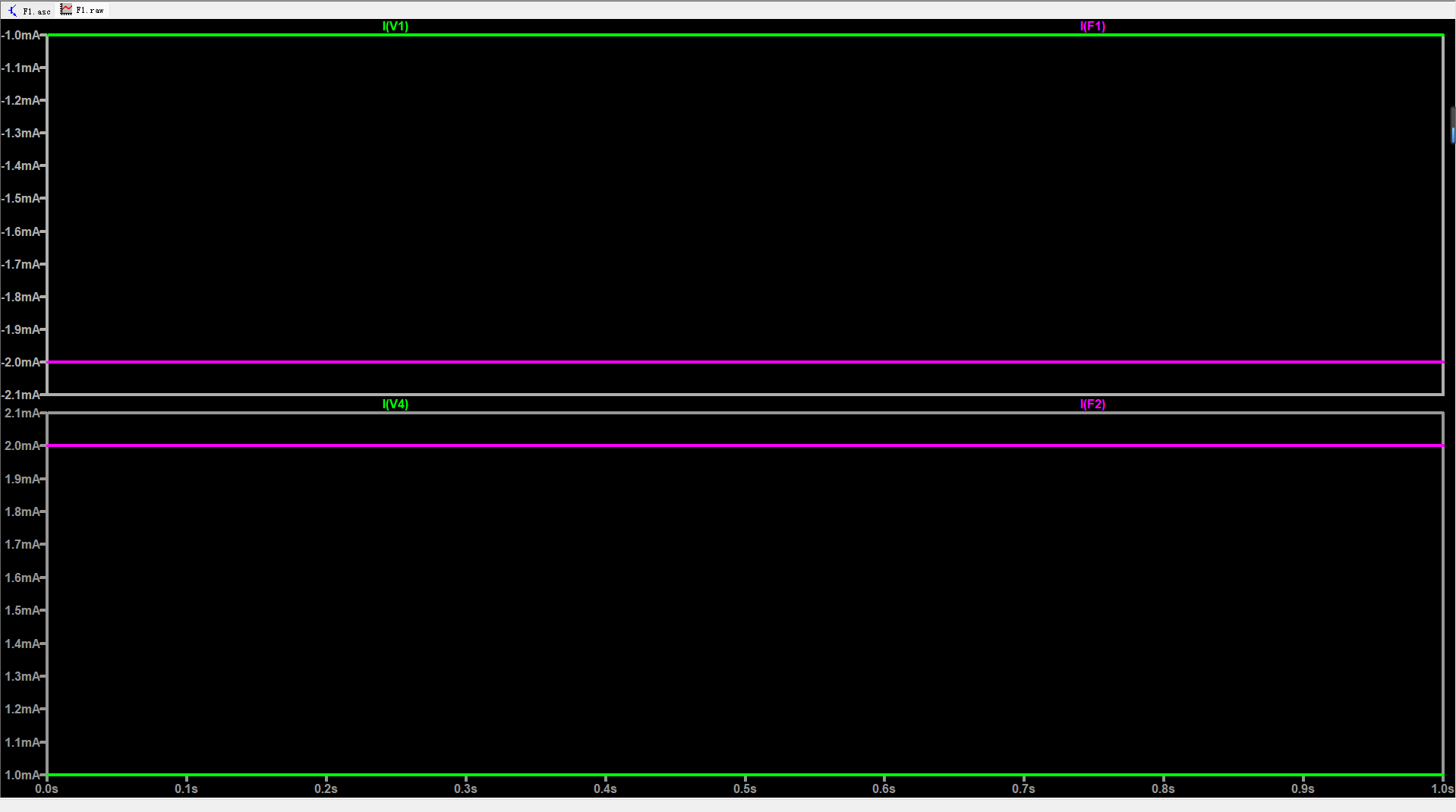

仿真实例如下：包含供电电源和0V电压源，包含两种语法

---

电流控制电压源（CCVS）

CCVS 的输出是一个电压，其大小与电路中另一条支路的电流成正比。它本质上是一个跨阻放大器，将电流信号转换为电压信号。

• 元件符号：H
• 核心公式：V(n+,n−) = transresistance × I(Vnam)
• V(n+,n−) ：H 源在输出端产生的电压。
• I(Vnam)I：流过监测电压源的电流。
• transresistance ：跨阻值（欧姆）。

使用方法

1. 按 F2 键，在元件库中搜索 H 并放置到原理图中。
2. 与 F 源类似，H 源也需要通过一个零伏电压源来获取控制电流。
3. 在需要检测电流的支路中串联一个 0V 的独立电压源（例如命名为 V_sense2）。
4. 语法写法一（分开）右键点击 H 源，在属性中：
   • Value：输入用于检测电流的 0V 电压源名称（例如 V_sense2）。
   • Value2：输入跨阻值 r（例如 1000，表示 1mA 的控制电流会产生 1V 的输出电压）。
5. 语法写法二（合并），在属性中：
   • Value：电压源名称 空格 跨阻值 r 。

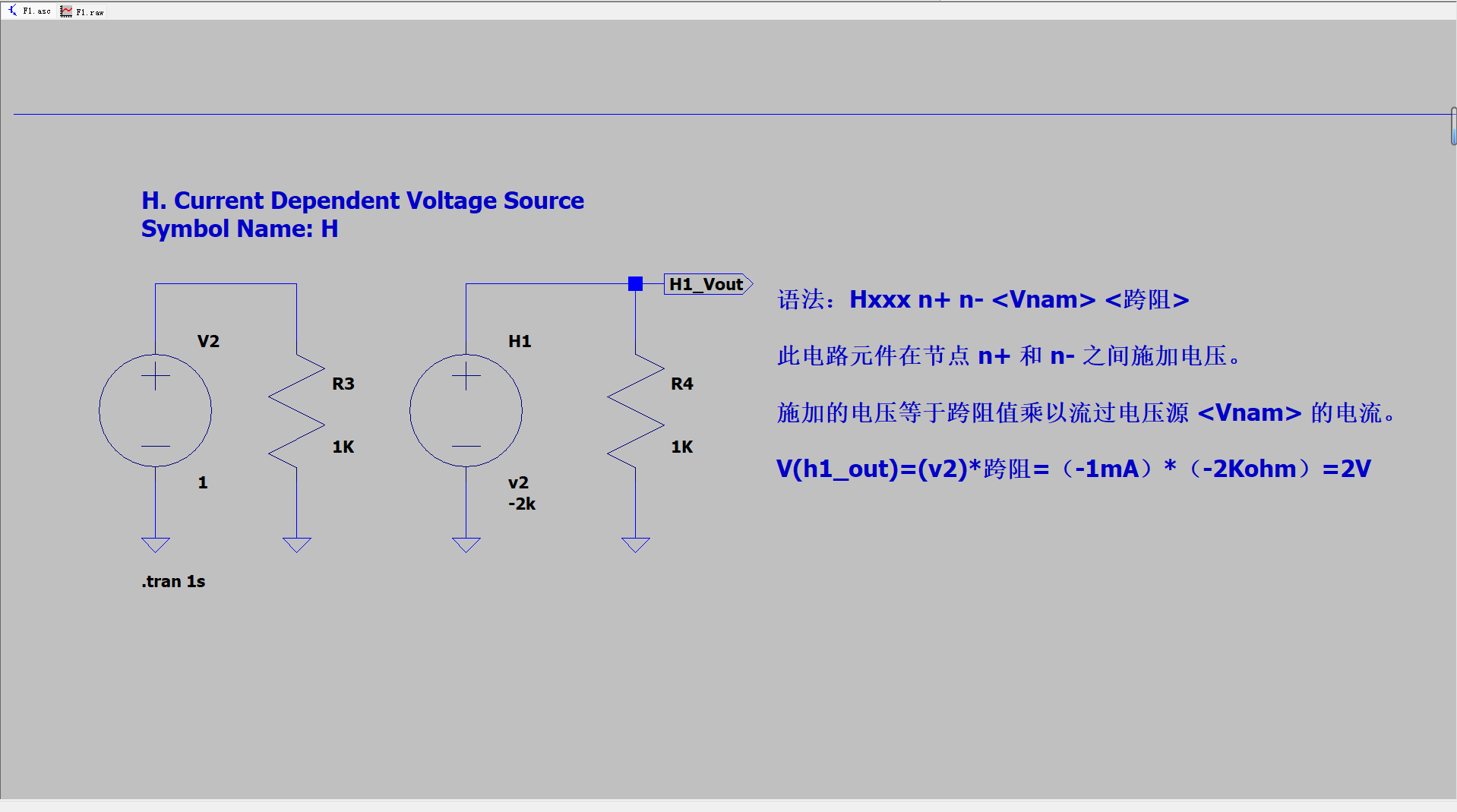

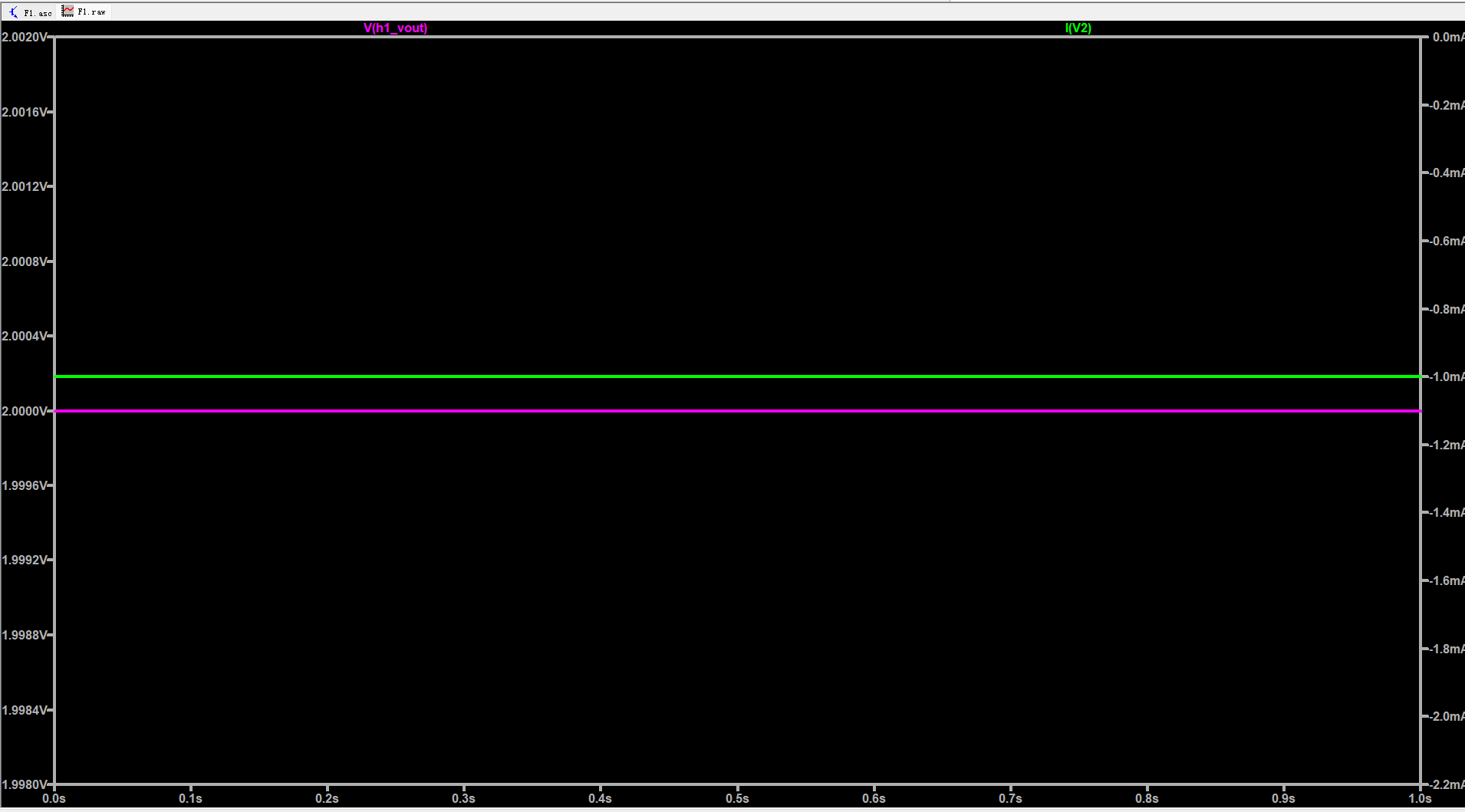

仿真实例如下：

---

核心要点与技巧

• 为什么需要 0V 电压源？
  LTspice 的 F 和 H 源无法直接“感应”某条导线上的电流。它们需要一个“电流传感器”，而一个 0V 的独立电压源串联在电路中，既能保证不影响原电路工作（理想导线），又能让仿真器方便地测量流过它的电流。这是使用线性电流控制源的关键。

• 与 BV/BI 的区别

  • F/H 源：专注于线性的电流控制关系，设置简单，物理模型清晰。
  • BV/BI 源：功能更强大，可以实现任意数学关系，包括非线性、时变、条件判断等，灵活性极高。

• 典型应用

  • CCCS (F)：模拟双极型晶体管（BJT）的电流放大效应（Ic = β * Ib）。
  • CCVS (H)：模拟电流采样电阻、跨阻放大器等将电流转换为电压的电路。

掌握这两种线性受控源，能让你在 LTspice 中更高效地搭建和仿真模拟电路的核心模块。它们与上一篇的 BV/BI 源一起，构成了 LTspice 强大的行为级建模工具箱。

---
