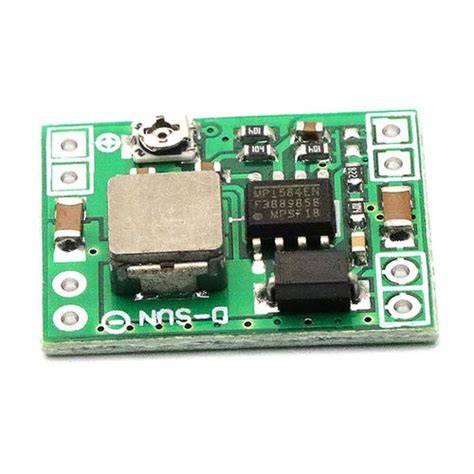

电源模块过流保护是防止输出电流超过安全阈值的关键机制。本文将详细介绍过流保护测试的技术要点、测试方法以及自动化测试方案的实施路径。

一、过流保护测试为什么重要？

过流保护是电源模块的核心安全功能。当负载异常导致电流超过额定值时，过流保护功能需及时动作，防止器件损坏或安全事故。据行业统计，约20%的电源模块故障与过流保护失效或设定不当相关。

测试核心目标： - 验证过流保护点的准确性 - 测试保护动作的响应速度 - 评估保护后的恢复特性 - 确保多次触发的稳定性

二、过流保护的技术原理

2.1 保护机制分类

电流检测型： - 通过采样电阻、霍尔传感器或电流互感器监测输出电流 - 电流超过阈值时触发保护电路 - 响应时间：微秒至毫秒级

功率检测型： - 同时监测电压和电流，计算实时功率 - 功率超过阈值时启动保护 - 适用于恒功率负载场景

温度检测型： - 监测关键器件的温度 - 温度超标时限制输出电流 - 作为辅助保护机制

2.2 保护动作类型

保护类型	动作特征	适用场景	恢复方式
立即关断	检测到过流立即切断输出	精密设备、医疗仪器	需断电重启
限流保护	将电流限制在安全值	电池充电、电机驱动	自动恢复
打嗝模式	周期性尝试恢复输出	通信设备、工业控制	自动重试
降额运行	降低输出电压以限制电流	LED驱动、加热器	自动调整

三、过流保护测试的核心指标

3.1 必测参数

过流保护点： - 定义：触发保护动作的电流阈值 - 测试方法：逐步增加负载电流，记录保护触发点 - 精度要求：通常为设定值的±5%~±10% - 典型范围：额定电流的110%~150%

响应时间： - 定义：从电流超过阈值到保护动作启动的时间 - 测试方法：示波器捕获电流波形，测量响应时间 - 典型要求： - 模拟电路保护：≤10μs - 数字控制保护：≤100μs - 热保护：≤1s

恢复特性： - 限流型：测量限流后的输出电流稳定性 - 自恢复型：测量故障消除后的恢复时间 - 打嗝模式：测量重试周期和占空比

3.2 补充测试参数

滞回特性： - 保护动作点与恢复点的电流差值 - 防止在阈值附近频繁切换 - 典型值：额定电流的5%~10%

温度系数： - 不同温度下保护点的变化 - 通常要求：≤0.1%/℃

输入电压影响： - 不同输入电压下保护点的一致性 - 要求：在全输入范围内变化≤5%

四、传统测试方法及其痛点

4.1 手动测试流程

传统测试步骤： 1. 设置输入电压到额定值 2. 连接电子负载，设置为CC模式 3. 从额定电流开始，逐步增加负载电流 4. 观察示波器，记录保护触发点 5. 手动记录数据到Excel表格 6. 重复测试多次，统计平均值

单次测试耗时：约3-5分钟

4.2 痛点分析

痛点1：测试效率低

某电源厂商日产量800台，过流保护测试配置2名测试人员： - 人工测试每台耗时：4分钟 - 全天测试时间：53小时 - 成为生产瓶颈

痛点2：数据分散难管理 - 测试数据记录在纸质或Excel中 - 查询历史数据需翻阅多个文件 - 无法进行批次质量分析 - 客户投诉时追溯困难

痛点3：测试一致性差 - 不同人员操作手法差异 - 电流步进速度不一致 - 判定标准主观性强 - 导致测试结果波动大

痛点4：波形分析困难 - 需人工观察示波器 - 响应时间测量精度低 - 无法自动捕获关键时刻 - 数据保存不完整

五、如何构建自动化测试方案？

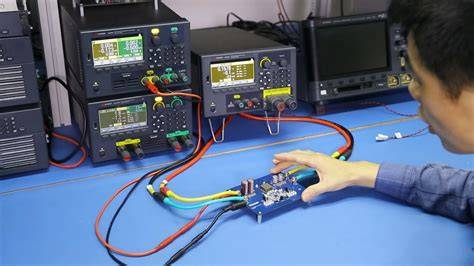

5.1 硬件选型建议

仪器类型	功能要求	推荐规格
可编程电源	提供稳定输入	精度≤0.1%，纹波≤50mV
电子负载	模拟过流工况	CC模式，电流精度≤0.1%，支持斜坡加载
示波器	捕获瞬态波形	采样率≥1GSa/s，带宽≥100MHz，带存储
电流探头	测量瞬态电流	带宽≥50MHz，量程覆盖测试需求
数据采集卡	多通道同步采集	采样率≥100kS/s，分辨率≥16bit

关键选型要点： - 电子负载需支持电流斜坡功能（用于逐步加载测试） - 示波器需支持单次触发和长存储深度 - 电流探头需具备足够的带宽和精度

5.2 自动化测试流程设计

标准自动化流程：

关键参数： - 电流加载斜率：通常1A/10ms~100ms（可调） - 触发阈值：输出电压跌落到额定值的90% - 超时时间：加载到额定电流200%仍未保护，判为异常

5.3 ATECLOUD自动化方案

方案架构

硬件层：

- 可编程电源

- 电子负载

- 示波器

- 电流探头和数据采集模块

软件层（ATECLOUD平台）：

- 仪器驱动管理：内置1000+型号驱动

- 流程编排引擎：可视化拖拽配置

- 数据管理模块：自动存储和查询

- 报表生成工具：一键生成测试报告

集成层：

- MES系统对接

- 算法开发

核心优势

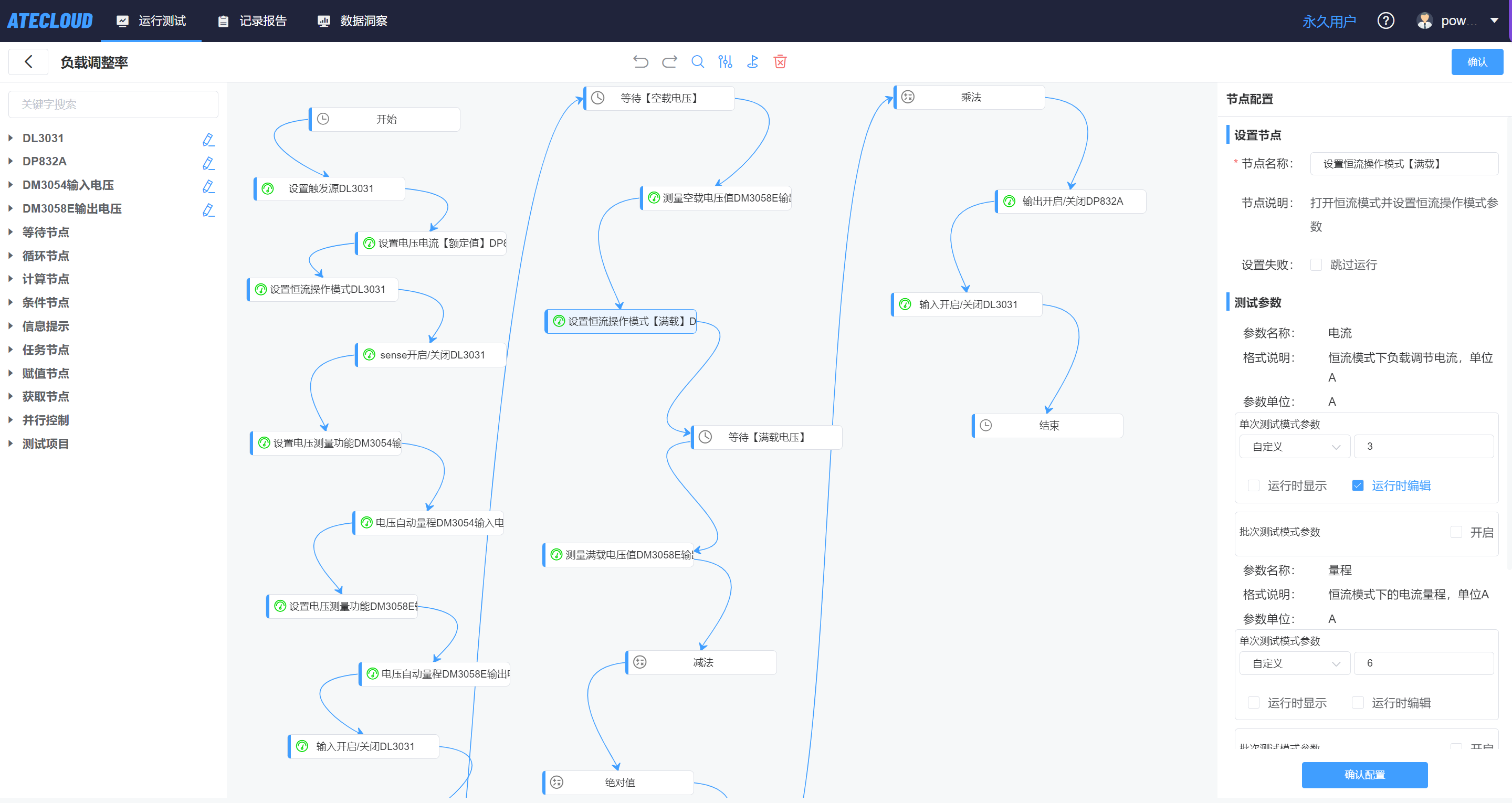

1. 可视化流程搭建 - 拖拽式配置，无需编程 - 测试工程师可在1小时内掌握 - 流程修改即时生效

2. 多仪器同步控制 - 统一时间轴管理 - 硬件触发确保时序精度 - 示波器自动捕获关键时刻

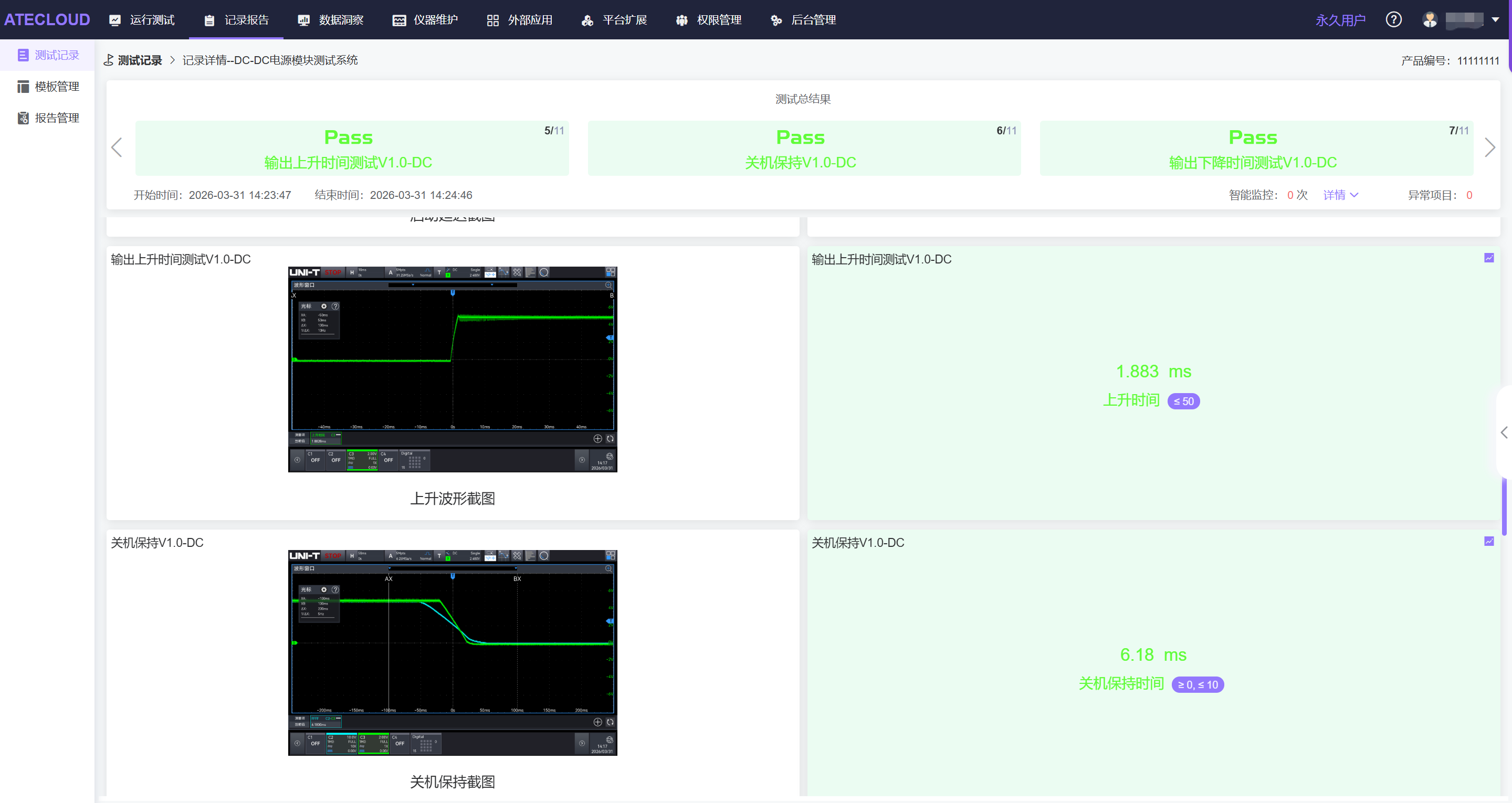

3. 智能数据分析 - 自动计算保护点、响应时间 - 实时生成统计图表 - 支持SPC过程能力分析

4. 完整数据追溯 - 测试数据自动关联产品序列号 - 支持多维度查询（时间、批次、结果） - 一键导出质量追溯报告

5. 灵活扩展能力 - 新增测试项目只需复制流程模板 - 支持多品种小批量生产 - 可集成到现有生产线

常见问题与解决方案

Q1：过流保护点和短路保护点如何区分？

区别： - 过流保护：通常设定在额定电流的110%~150% - 短路保护：通常设定在额定电流的200%以上

测试方法： - 过流保护：斜坡加载，精确测量保护点 - 短路保护：直接短路输出，测试响应时间

Q2：限流型和关断型保护的测试方法有何不同？

限流型： - 逐步增加负载，观察电流是否被限制在设定值 - 测量限流后的电流稳定性 - 测试在过流条件下的持续运行能力

关断型： - 逐步增加负载，检测关断点 - 测量响应时间 - 测试恢复特性（需断电重启或手动复位）

Q3：如何测试打嗝模式的保护特性？

测试步骤： 1. 触发过流保护 2. 观察输出的周期性重启波形 3. 测量参数： - 重启周期（如100ms） - 占空比（如10%） - 峰值电流 - 平均电流

Q4：不同温度下的测试如何进行？

方法1：温箱测试 - 将待测模块放入温箱 - 分别在-40℃、25℃、85℃下测试 - 计算温度系数

方法2：自带加热 - 模块满载运行至热平衡 - 在不同壳温下测试保护点 - 记录温度-保护点曲线

Q5：批量生产中如何保证测试一致性？

关键措施： - 使用自动化测试系统，消除人为差异 - 定期校准测试设备（建议每季度） - 使用标准样品进行日常验证 - 建立SOP标准操作程序 - 实时监控测试数据的统计分布

电源模块过流保护测试是保障产品安全性和可靠性的关键环节。传统人工测试方法存在效率低、一致性差、数据管理困难等痛点，已难以满足现代生产需求。

自动化测试方案通过仪器程控、流程编排、数据管理等技术手段，可显著提升测试效率（6-10倍）和质量一致性。ATECLOUD等无代码测试平台进一步降低了自动化门槛，让测试工程师无需编程即可快速搭建测试系统。

实施自动化测试的关键成功要素： 1. 明确测试需求和痛点 2. 选择合适的技术方案 3. 分阶段实施，逐步优化 4. 建立完善的数据管理和质量管控体系 5. 持续改进，追求卓越
