作为硬件工程师，电源模块的测试是绕不开的话题。无论是AC/DC电源、DC/DC模块还是LDO，输出电压和精度都是核心指标。传统的手动测试不仅耗时，还容易出错。今天给大家分享一套基于ATECLOUD平台的自动化测试方案，让你的测试效率提升10倍！

一、测试需求分析

电源模块输出电压测试通常包括以下场景：

• 空载输出电压测试
• 满载输出电压测试
• 负载调整率测试（0%-100%负载变化）
• 电压精度验证（与标称值偏差）
• 纹波电压测量

测试设备通常需要：可编程直流电源、电子负载、高精度数字万用表、示波器。

二、传统测试的痛点

在自动化之前，我们通常是这样测试的：

1. 手动调节负载旋钮，记录每个点的电压值
2. Excel表格手动记录，容易出错
3. 不同测试人员操作手法不一致
4. 测试报告整理耗时，数据追溯困难
5. 批量测试时效率极低

一个完整的负载调整率测试，熟练工程师也需要30分钟以上。

三、ATECLOUD自动化方案

ATECLOUD是专业的测试自动化平台，支持流程图化编排测试步骤，无需编程基础即可搭建自动化测试方案。

3.1 硬件架构

硬件组成：

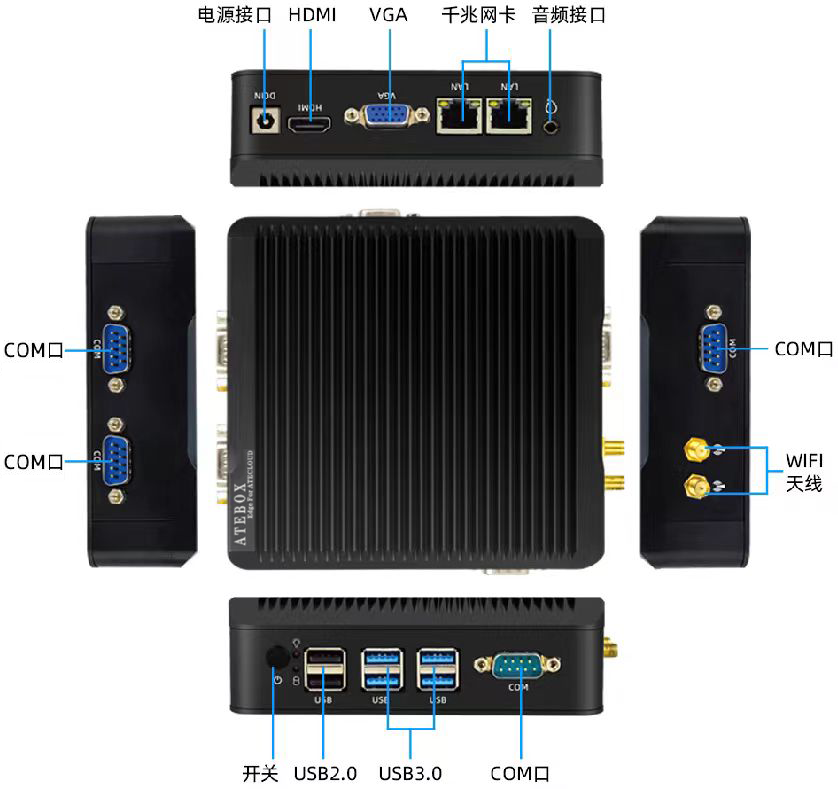

• ATEBOX：边缘计算设备，负责仪器通信和流程执行

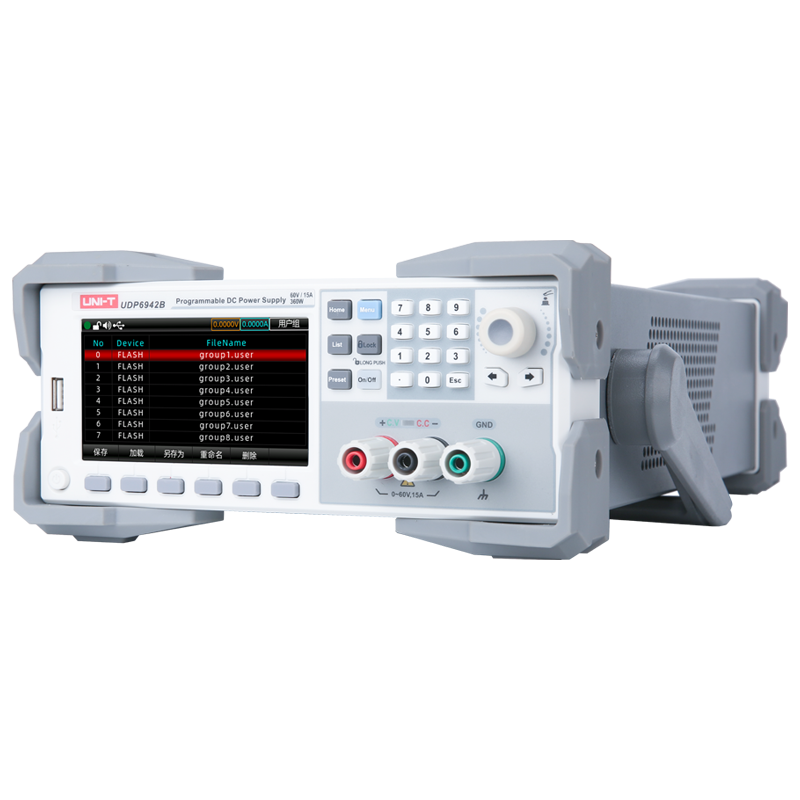

• 可编程直流电源：给待测模块供电
• 电子负载：模拟不同负载条件
• 六位半万用表：高精度电压测量
• 示波器：纹波噪声测量

3.2 测试流程设计

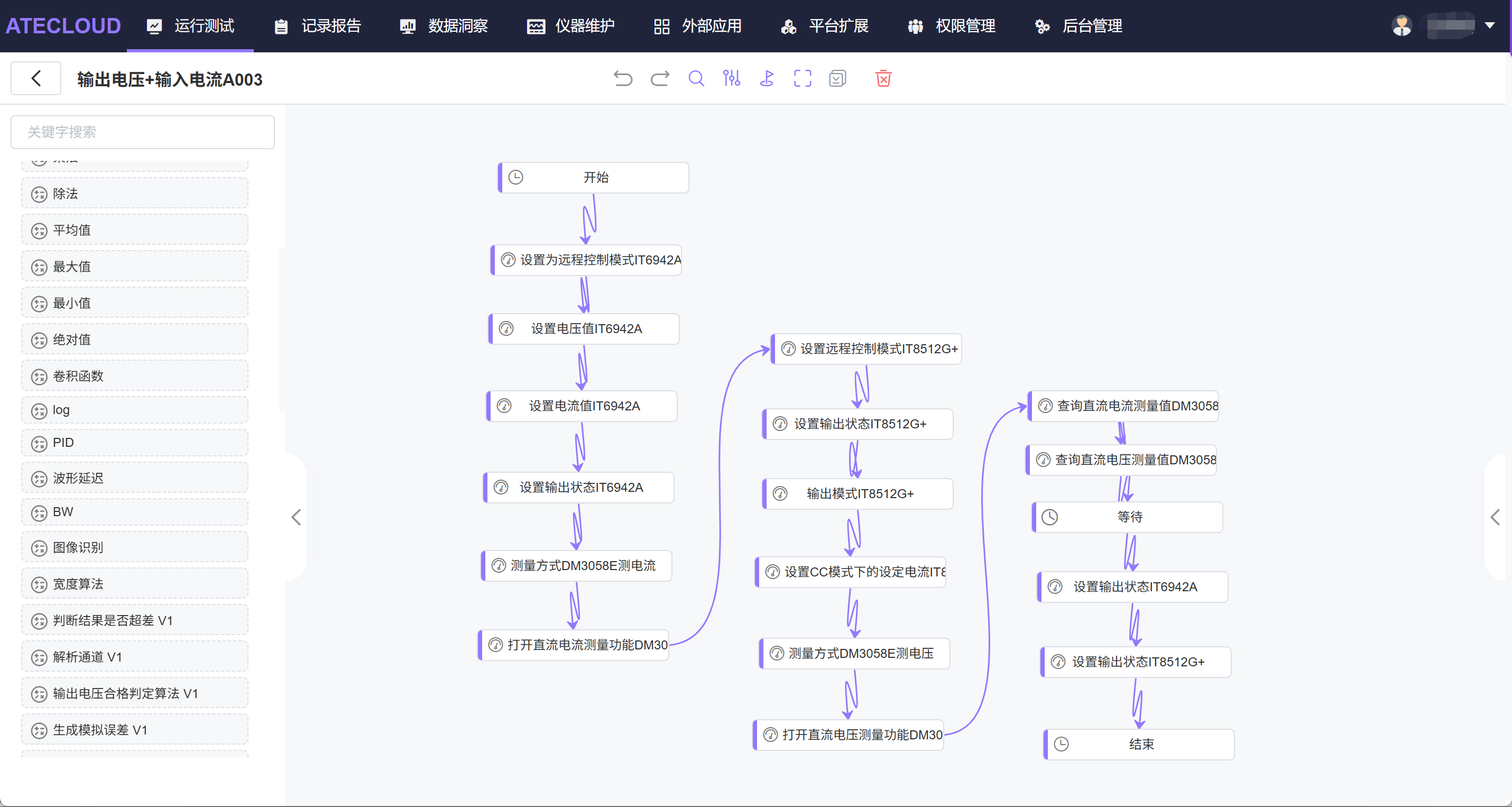

在ATECLOUD上，测试流程以可视化方式呈现：

1. 初始化：设置电源输出、万用表量程

2. 空载测试：负载设为0，测量输出电压

3. 25%负载测试：设置负载，等待稳定，采集电压

4. 50%负载测试

5. 75%负载测试

6. 100%负载测试

7. 数据计算：计算负载调整率、精度偏差

8. 结果判定：与规格对比，自动判定Pass/Fail

3.3 测试效率对比

对比项	手动测试	ATECLOUD自动化
单次测试时间	30分钟	3分钟
数据记录	手工Excel	自动存储
报告生成	手工整理	一键导出
可追溯性	困难	完整历史记录

四、实际案例分享

某电源厂商需要对一款5V/3A DC/DC模块进行出货测试，测试项目包括：
• 输出电压精度（±2%）
• 负载调整率（<1%）
• 纹波电压（<50mV）

采用ATECLOUD方案后：
• 测试时间从每片5分钟降低到30秒
• 测试覆盖率达到100%
• 不良品自动标记，支持追溯查询
• 年节省测试成本超过50万元

电源模块测试自动化是提升生产效率和产品质量的关键。ATECLOUD提供了低门槛的自动化方案，即使没有编程基础也能快速上手。如果你的团队还在用传统方式测试，强烈建议尝试自动化方案！
