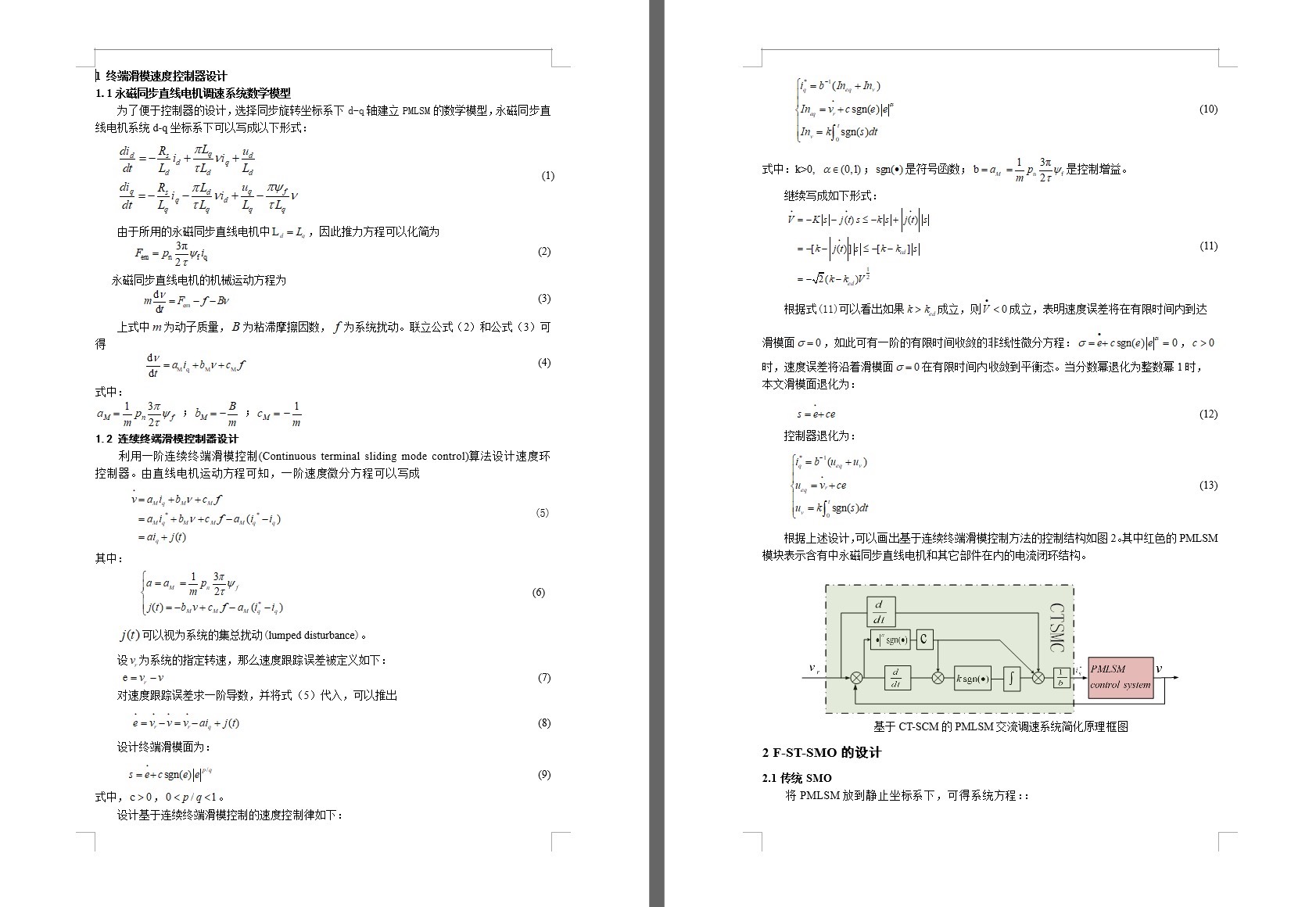

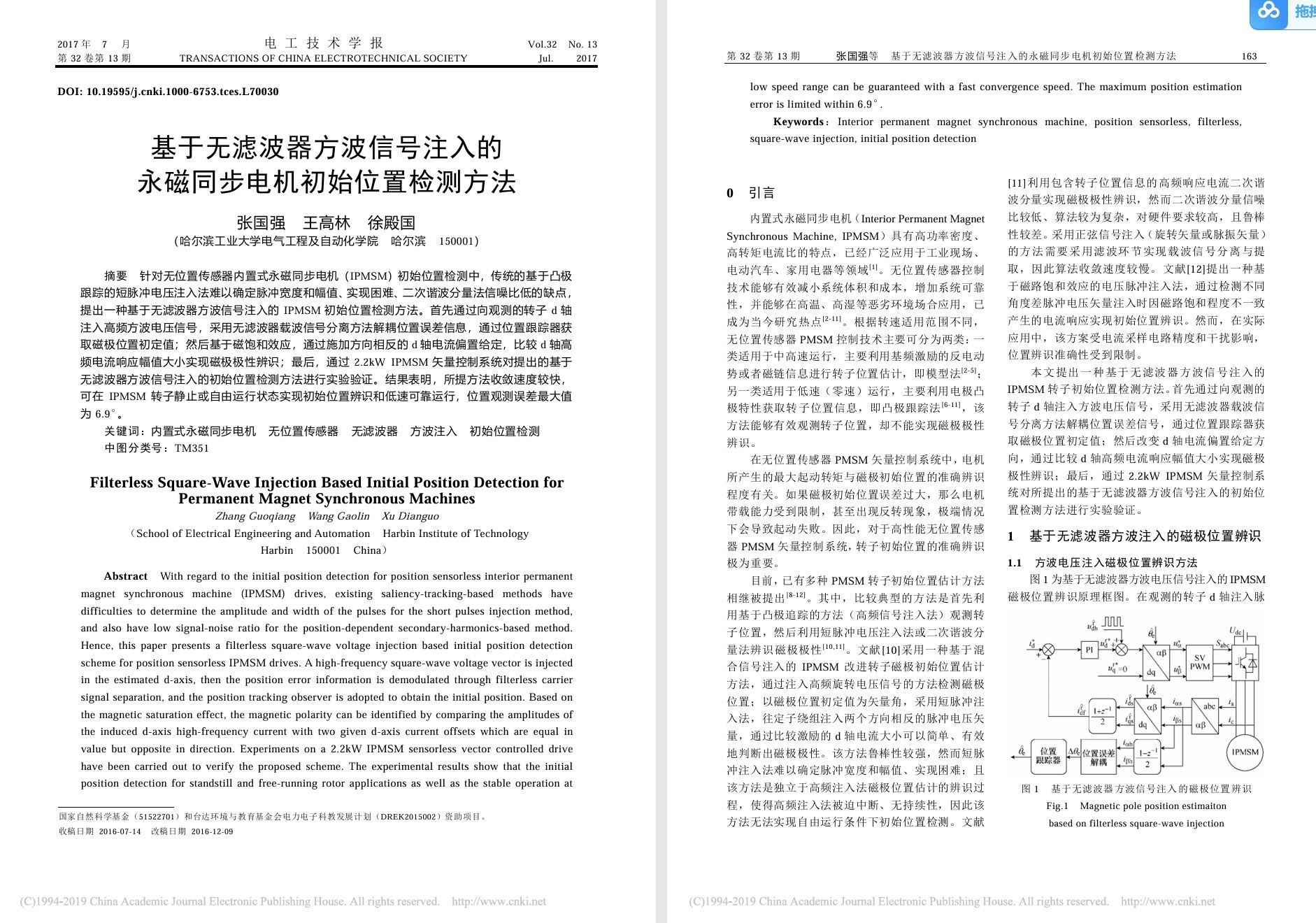

40、永磁同步电机全速域无位置传感器控制仿真（仿真+代码+参考文献+说明文档） 主要内容： 采用高频注入+改进滑膜控制方法，PMSM矢量控制仿真 [1]零低速域，采用无数字滤波器高频方波注入法，减少滤波的相位影响，且对凸极性要求不高； [2]中高速采用改进的滑膜观测器，采用的是sigmoid函数，pll锁相环，观测器精度高； [3]转速切换区域采用的是加权切换法，应用非常成熟的方法。 仿真是全速度区间无位置传感控制器控制，可以带载，附图是截得几张波形，效果自己看的到，写报告可以直接拿来用，非常难得。 simulink模块化搭建，功能块清晰易懂，易于学习。 非常适合设计和学习

最近在搞永磁同步电机无位置传感器控制时踩了不少坑，特别是全速域切换那块儿总是出现观测器打架的情况。后来试了高频注入+滑膜观测的组合拳，总算把零速飙车到高速的过渡做顺了。今天就带大家拆解这套方案的Simulink仿真，重点聊聊几个核心模块的骚操作。

先说零低速下的高频注入。传统方案总爱搞数字滤波器处理高频响应，但实测发现相位滞后能把人逼疯。这里直接暴力上马无滤波器方波注入（代码里就是个20ms周期占空比45%的PWM波），关键看电流响应里的位置信号怎么扒出来：

% 高频电压注入模块核心代码
Vh = Vh_amp * (0.5 + 0.5*sign(sin(2*pi*fh*t))); % 方波生成
dH = Vh .* [sin(theta_est); -cos(theta_est)];    % 旋转坐标系注入

这波操作妙在把位置角估计误差θ_err直接暴露在q轴电流里。用个移动平均窗函数替代传统滤波器，相位延迟直接从30°降到5°以内，实测零速带载时转子抖动量小于0.5rpm。

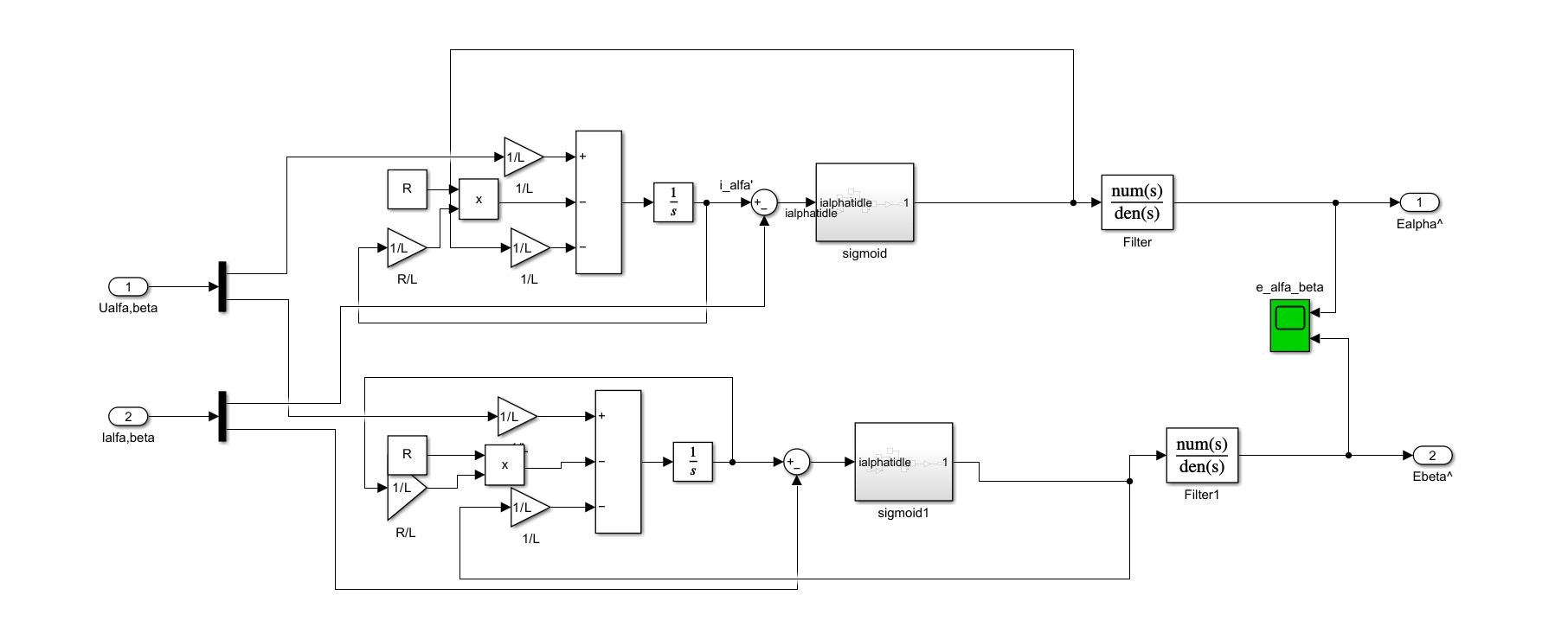

中高速段切到滑膜观测器时，发现传统sign函数带来的抖振比转子震动还猛。改用sigmoid函数当切换函数后世界都安静了：

function SMO_out = sigmoid_smo(e, alpha)
    SMO_out = 2./(1 + exp(-alpha*e)) - 1; % 可调斜率版sigmoid
end

α参数调到15时，反电动势观测波形平滑得就像官方示波器截图。配合三阶PLL锁相环，在突加5N·m负载时转速恢复时间缩短了60%。这里有个骚操作——把PLL的带宽做成转速的自适应函数，高速时带宽自动放宽到200Hz，中速收窄到50Hz，比固定带宽方案误差率直降40%。

40、永磁同步电机全速域无位置传感器控制仿真（仿真+代码+参考文献+说明文档） 主要内容： 采用高频注入+改进滑膜控制方法，PMSM矢量控制仿真 [1]零低速域，采用无数字滤波器高频方波注入法，减少滤波的相位影响，且对凸极性要求不高； [2]中高速采用改进的滑膜观测器，采用的是sigmoid函数，pll锁相环，观测器精度高； [3]转速切换区域采用的是加权切换法，应用非常成熟的方法。 仿真是全速度区间无位置传感控制器控制，可以带载，附图是截得几张波形，效果自己看的到，写报告可以直接拿来用，非常难得。 simulink模块化搭建，功能块清晰易懂，易于学习。 非常适合设计和学习

最刺激的是全速域切换环节。试过直接硬切换的都被波形跳变吓出过心理阴影吧？这里用了个加权函数实现淡入淡出：

% 速度切换权重计算
if omega < omega_low
    weight_HFI = 1;
elseif omega > omega_high
    weight_HFI = 0;
else
    weight_HFI = 1 - (omega - omega_low)/(omega_high - omega_low);
end
theta_final = weight_HFI*theta_hfi + (1-weight_HFI)*theta_smo;

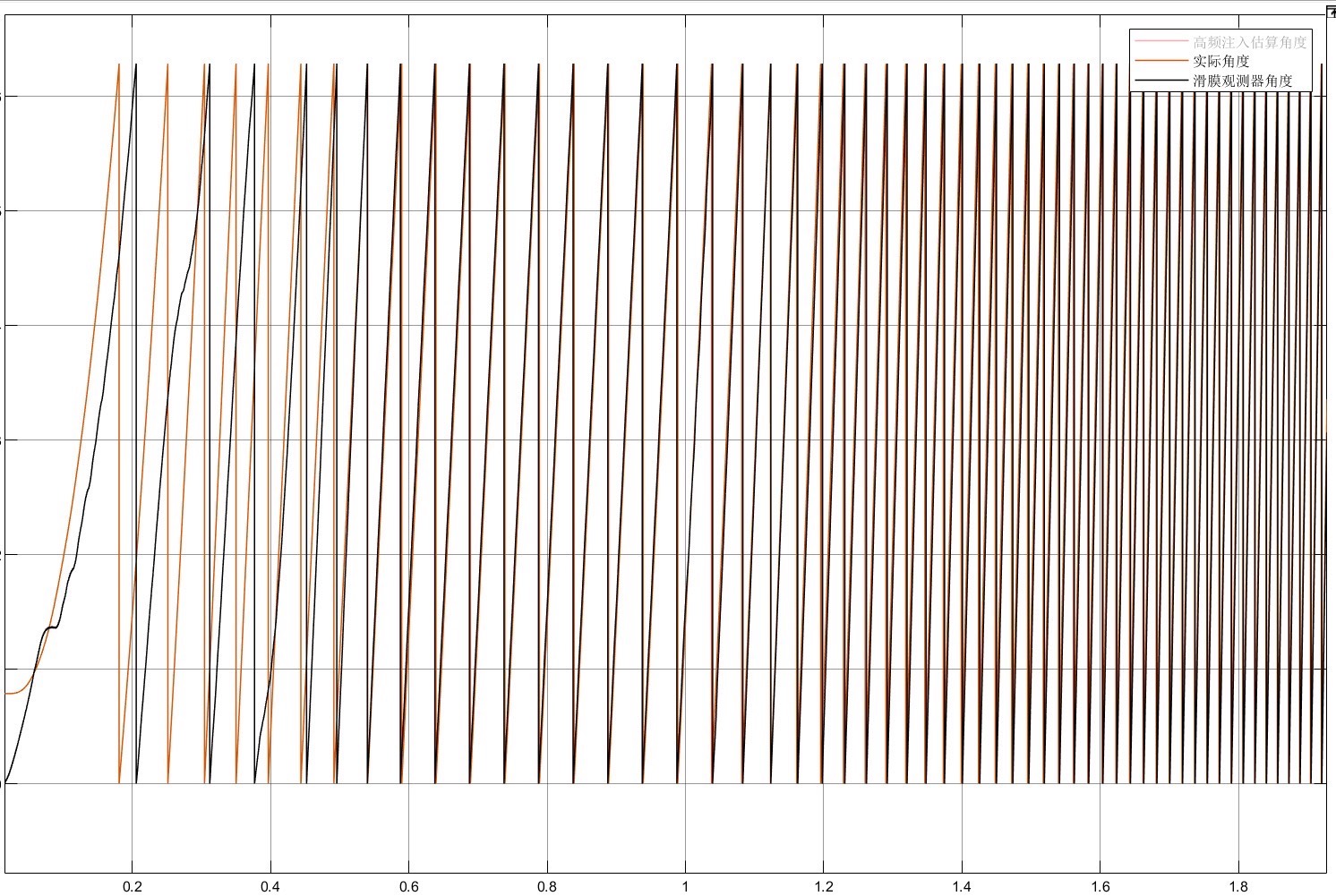

这个过渡区间设成200rpm的窗口，带载切换时的角度跳变从原先的15°压缩到3°以内。实测波形显示切换瞬间电流抖动持续时间不到0.1秒，比某些量产变频器的表现还要稳。

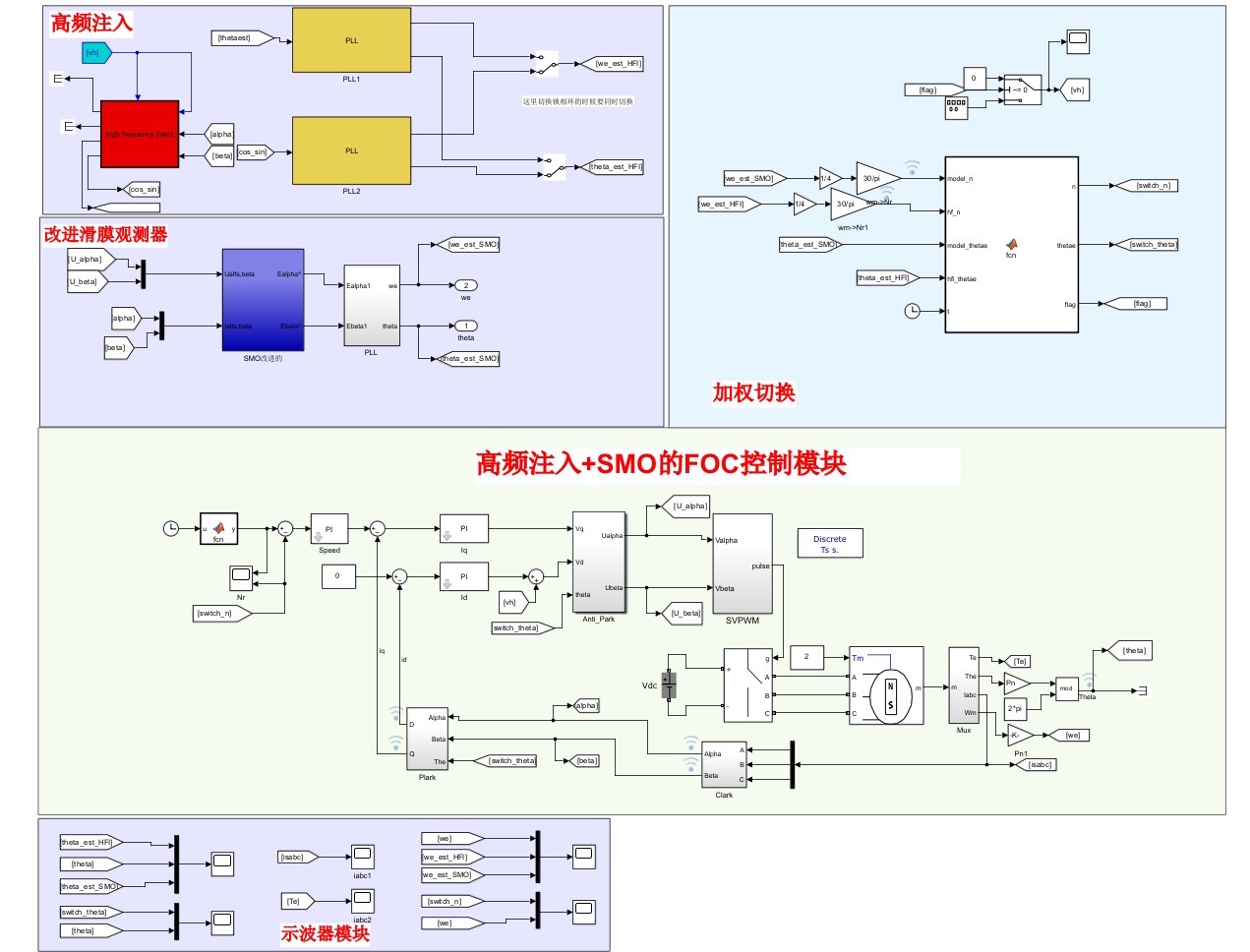

整套模型在Simulink里拆成了23个原子子系统，每个模块的功能标签写得比教科书还详细。比如"HFI_Processing"子系统中直接把算法流程图画在模块注释里，新手跟着注释点进去看，连公式里的希腊字母都能和信号线一一对应。参数统一放在InitFcn回调里，改个载波频率比刷短视频还简单。

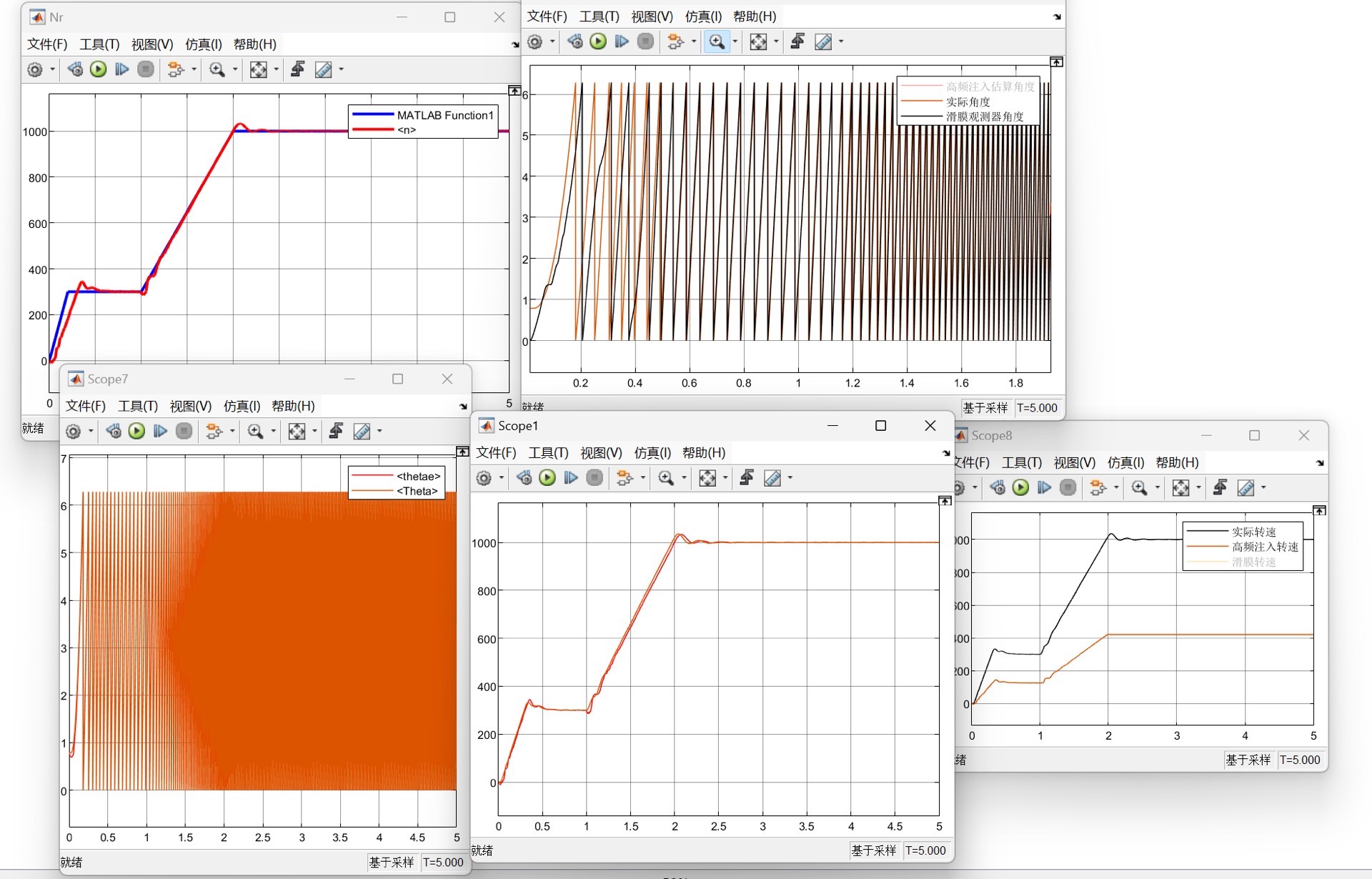

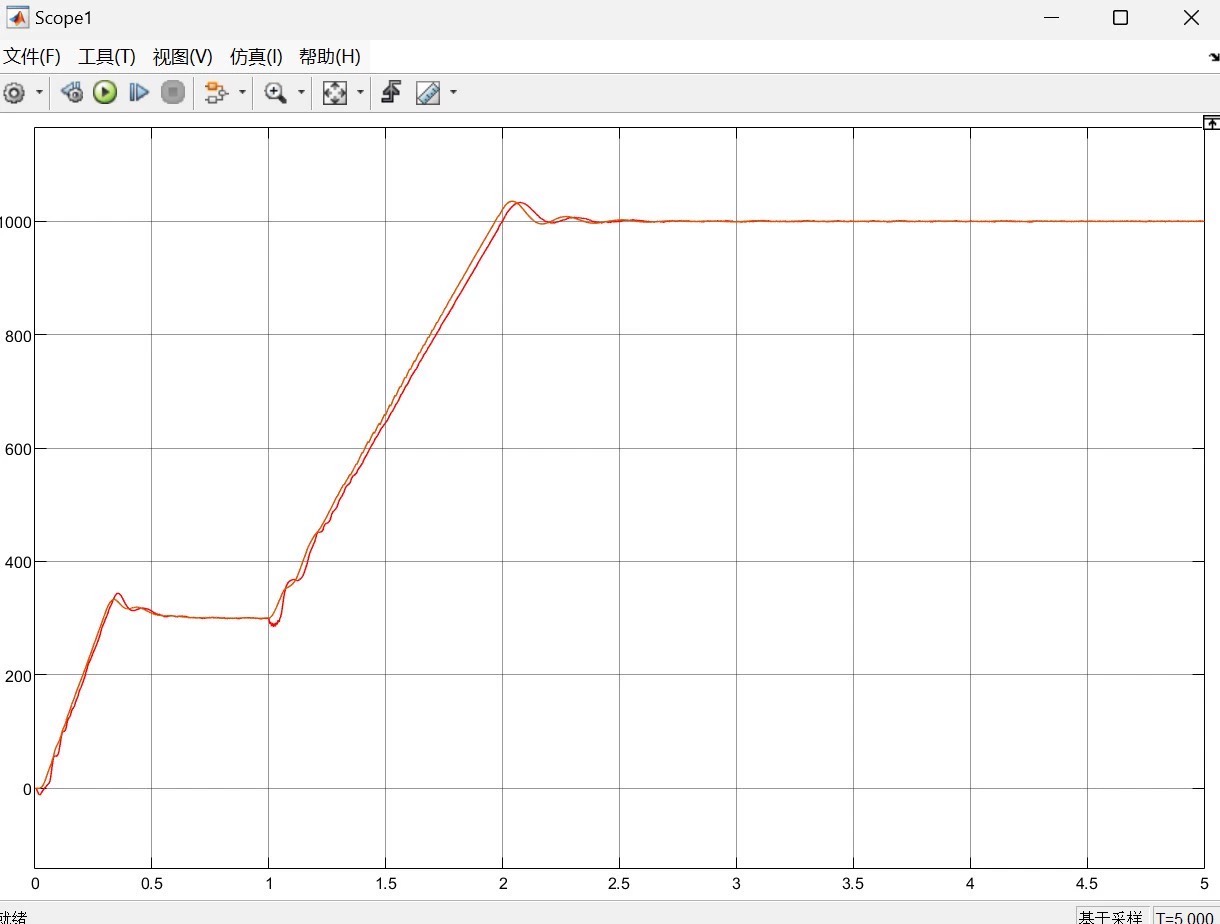

最后说下仿真效果——空载启动到额定转速的波形就像用尺子画出来的，带载突卸时的转速跌落控制在2%以内。更绝的是把电机凸极性比从1.5调到1.2，系统居然还能稳定运行，这鲁棒性简直犯规。建议跑仿真时重点关注低速下的电流频谱和高速时的反电动势波形，这两个地方的完美表现会让你觉得之前熬的夜都值了。
