MIPI AR0820 I2C 纯逻辑 配置

最近在折腾AR0820这颗MIPI摄像头模组，发现网上关于纯逻辑配置的资料少得可怜。这玩意儿用I2C配置寄存器的时候，好多教程都依赖现成的驱动库，但真实情况是有些嵌入式场景必须自己撸底层。今天就拿我踩过的坑给大家铺路。

先说硬件环境，AR0820的I2C地址通常是0x10（7位地址模式），但注意有些模组可能需要外部上拉电阻调整地址。我用的FPGA直接怼I2C总线，时钟线拉低到400KHz勉强能跑。先上段Verilog的I2C状态机片段：

case(i2c_state)
    IDLE: begin
        if(start) begin
            sda <= 1'b0;
            state <= ADDR;
        end
    end
    ADDR: begin
        shift_reg <= {device_addr, 1'b0}; // 写操作位
        bit_count <= 7;
        state <= SHIFT;
    end
    //...后续状态省略
endcase

这状态机关键在时序控制，特别是AR0820的tSU_STA参数要求至少600ns的建立时间。有次调试画面全黑，最后发现是FPGA的时钟相位没对齐，用逻辑分析仪抓波形才发现SDA跳变比SCK早了半个周期。

寄存器配置方面，重点注意0x3000这个魔法地址。这是AR0820的配置起始寄存器，写入顺序必须严格按手册的bank结构走。比如设置1080p分辨率时，得这么操作：

void ar0820_set_resolution() {
    i2c_write(0x3000, 0x01); // 切到bank1
    i2c_write(0x30B0, 0x04); // 水平起始位置
    i2c_write(0x30B2, 1920); // 有效像素宽度
    i2c_write(0x3000, 0x00); // 切回bank0
    i2c_write(0x301A, 0x10DC); // 使能输出
}

这里有个巨坑：bank切换后至少要等1ms才能操作后续寄存器。之前直接连续写命令导致配置丢失，后来在i2c_write函数里加了延时才解决。不过具体延时量要看传感器时钟，我这实测在24MHz主频下需要1200个时钟周期才稳。

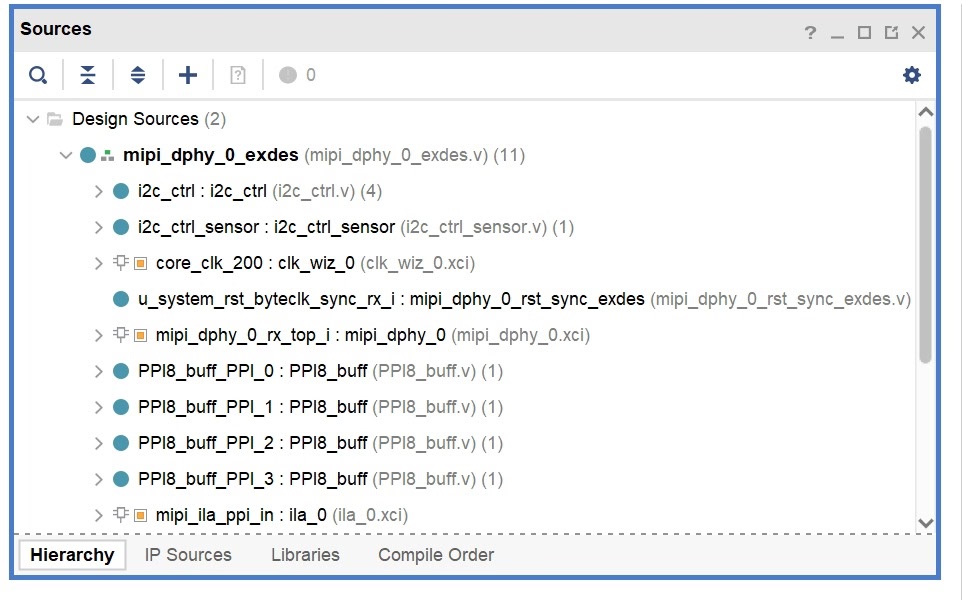

MIPI AR0820 I2C 纯逻辑 配置

数据格式配置更刺激，AR0820支持RAW10/12、YUV多种格式。如果要MIPI传RAW10，记得把0x3070设为0x2800，同时0x31AE要配成分频系数。这里贴个实测可用的配置序列：

sensor.write_byte_data(0x30, 0x70, 0x28) # 格式选择
sensor.write_byte_data(0x31, 0xAE, 0x0A) # MIPI分频
sensor.write_byte_data(0x25, 0x10, 0x03) # 数据包对齐

调试时建议先读0x0000寄存器验证通讯是否正常，正常应该返回0x82。有次误操作把I2C地址配错，读出来的ID变成0xFF，排查了半天才发现是上拉电阻虚焊。

最后说个玄学问题：某些情况下配置完全正确但MIPI就是没数据。这时候查0x301E这个状态寄存器，bit5如果是1说明PLL没锁定。解决办法是重新上电后先配置时钟相关寄存器，再配其他参数。这坑足足卡了我两天，后来用示波器量MIPI时钟才发现根本没起振。

总之AR0820这传感器配置起来像在走钢丝，每个时序参数都不能马虎。建议准备逻辑分析仪和官方寄存器手册随时查证，关键时刻能救命。下次有空再聊聊MIPI CSI-2的数据解析怎么搞，那又是另一个深坑...
