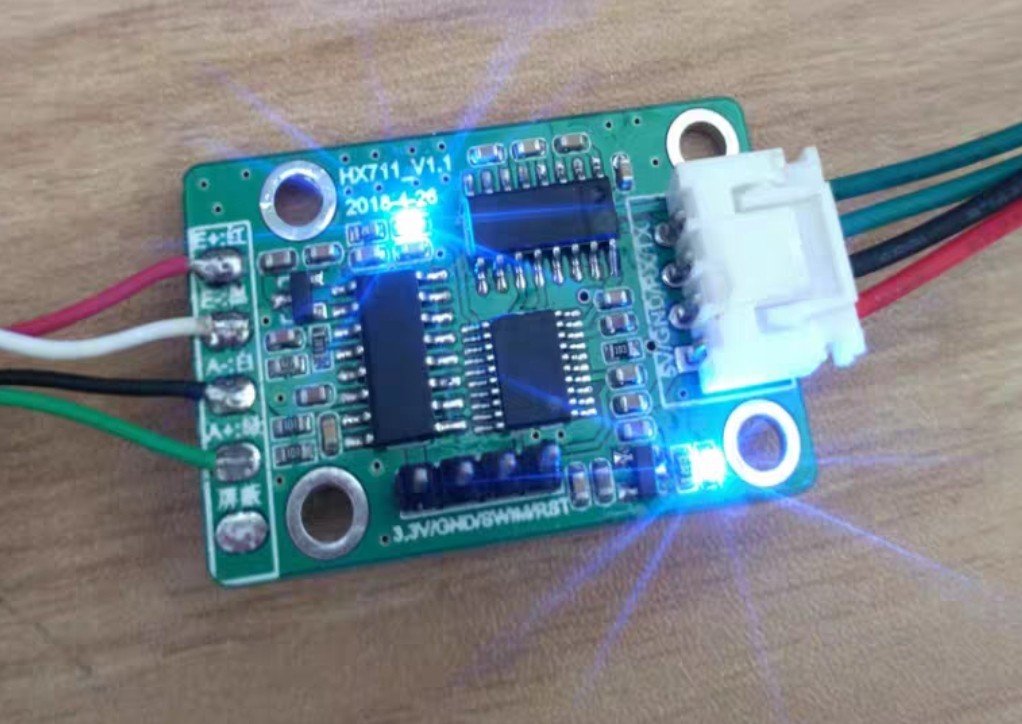

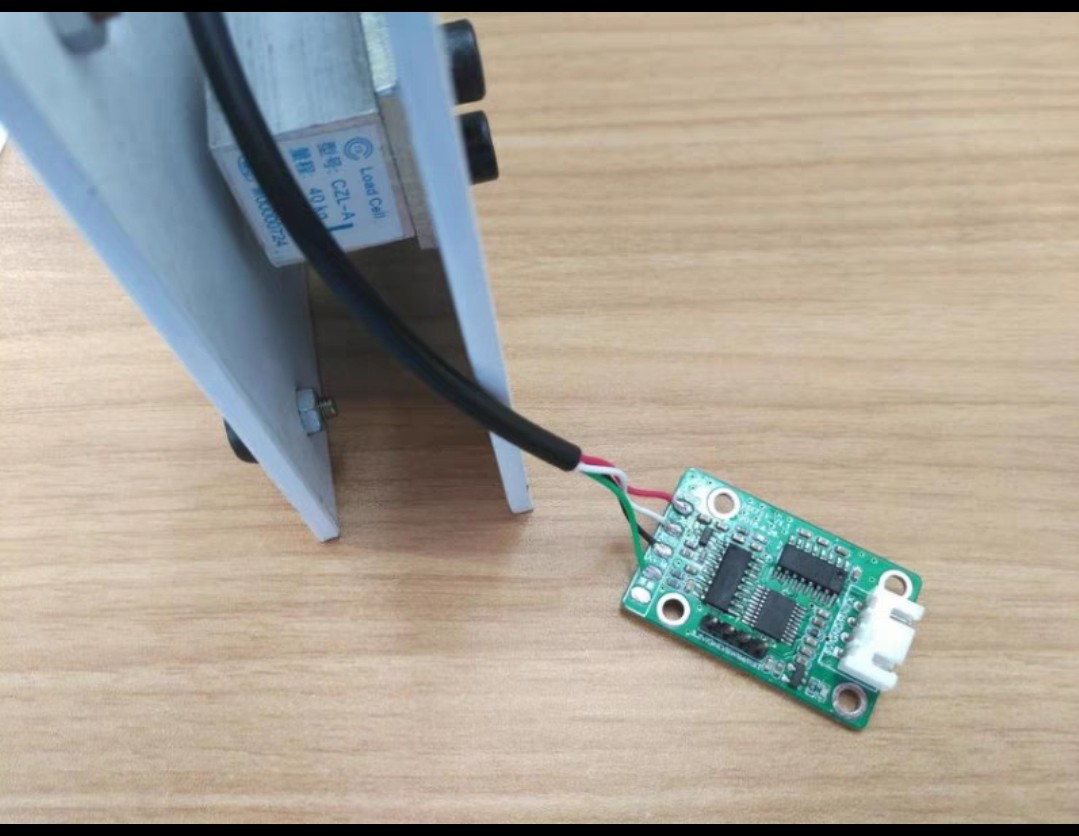

量产HX711电子秤采集模块全套资料 1.串口波特率19200； 2.上电后直接串口打印称重数据； 3.可以发指令校零传感器，读取称重数值； 4.默认使用的是40Kg的传感器，其它传感器需要重新修正参数； 5.有看门狗功能，减少程序异常； 6.STM8F103驱动HX711 包含原理图和PCB及源码（详细注释代码）。 7.提供实物，有偿。 8.智能垃圾分内回收，各种精密仪器。

最近在折腾智能垃圾分类回收项目，遇到个挺有意思的称重模块解决方案。用STM8F103驱动HX711的方案成本够低，实测下来稳定性居然还不错。直接上干货，说说这套量产级电子秤模块的实现细节。

硬件方面重点在电源滤波和信号隔离。PCB上给HX711单独划了模拟地，用0Ω电阻和主控数字地连接。这里有个坑要注意：当使用40kg传感器时，HX711的增益得设成64倍（对应引脚PD_SCK拉高后第25个脉冲触发）。原理图上特意留了增益选择跳线，方便不同量程传感器切换。

核心代码里有个骚操作——用定时器中断实现伪多任务。主循环里喂狗兼处理指令，称重数据采集放在定时器中断里自动执行：

// 定时器中断服务函数
#pragma vector = TIM1_OVR_UIF_vector
__interrupt void TIM1_UPD_OVF_IRQHandler(void) {
    if(hx711_ready_flag) {
        current_weight = HX711_Read();  // 原始AD值
        processed_data = (current_weight - tare_offset)*calibration_factor;
        USART_SendData(processed_data);  // 串口透传
    }
    TIM1_ClearFlag(TIM1_FLAG_UPDATE);
}

这个设计保证了称重数据采集不被打断，实测19200波特率下数据流稳如老狗。校准指令处理用了状态机模式，收到'CAL'指令后进入校准模式：

if(strstr(uart_buffer,"CAL")) {
    tare_offset = current_weight;  // 去皮操作
    EEPROM_Write(0x4000, tare_offset);  // 存校准值
    USART_SendStr("ZeroSet OK\r\n");
}

看门狗配置简单粗暴，直接上STM8的独立看门狗，1秒超时：

IWDG_Enable();
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);
IWDG_SetPrescaler(IWDG_Prescaler_256);  // 约1秒复位
IWDG_SetReload(0xFF);
IWDG_ReloadCounter();

有个细节要注意：STM8的EEPROM写入前得关全局中断，不然可能会触发看门狗复位。实测时发现如果传感器线超过2米，需要在HX711的DT引脚加10k上拉电阻，不然偶尔会丢数据。

量产HX711电子秤采集模块全套资料 1.串口波特率19200； 2.上电后直接串口打印称重数据； 3.可以发指令校零传感器，读取称重数值； 4.默认使用的是40Kg的传感器，其它传感器需要重新修正参数； 5.有看门狗功能，减少程序异常； 6.STM8F103驱动HX711 包含原理图和PCB及源码（详细注释代码）。 7.提供实物，有偿。 8.智能垃圾分内回收，各种精密仪器。

校准参数计算公式其实挺有意思：

实际重量 = (原始值 - 零点偏移) * 校准系数
校准系数 = 已知重量 / (校准时的AD值 - 零点偏移)

默认配置里校准系数预存的是40kg传感器的参数，换其他量程得重新做砝码标定。建议在代码里留个校准模式，上电时检测特定按键进入参数设置状态。

整套方案BOM成本控制在15块以内，比市面同类模块便宜至少30%。PCB布局时把HX711和传感器接口放在同侧，方便外壳开孔。实测连续运行72小时没出现死机，看门狗还真没白加。

最后说个实战踩坑：焊接HX711时千万别用热风枪！这芯片对温度敏感得很，用烙铁快速点焊才靠谱。有次量产时偷懒用回流焊，结果20%的模块出现数据漂移，血泪教训啊...

完整工程文件里包含带注释的源码、嘉立创可生产的Gerber文件和物料清单。需要实物测试的兄弟可以私聊，不过说好了啊，毕竟打板贴片要成本，得收个奶茶钱（手动狗头）。
