在FPGA的世界里，DDS（直接数字频率合成）技术一直是个热门话题。今天，我们就来聊聊如何用Verilog HDL语言实现一个多波形信号发生器，不仅能产生正弦波、方波、锯齿波和三角波，还能实现2PSK、2ASK和AM调制。听起来是不是很酷？别急，我们一步步来。

基于FPGA的DDS多波形信号发生器，可以产生正弦波，方波，锯齿波三角波，调制波形2psk.2askAM调制，可以仿真，可以制作实物，可以进行讲解！ 使用可以使用Quarter9.0自带仿真软件进行仿真波形。 也可以使用quarter13.1与modesim进行联合仿真进行仿真波形！ 使用verilog HDL语言进行编写！有各种功能，

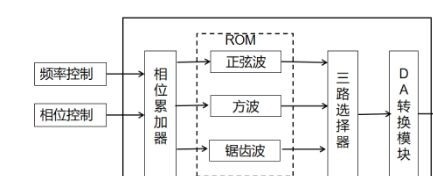

首先，我们得明确一下，DDS的核心思想是通过相位累加器和查找表（LUT）来生成波形。相位累加器负责产生相位信息，而LUT则根据相位信息输出对应的波形幅值。简单来说，就是通过不断累加相位，然后在LUT中查找对应的波形值，最终输出我们想要的波形。

1. 正弦波的生成

我们先从最简单的正弦波开始。正弦波的生成主要依赖于LUT，LUT中存储了正弦波的幅值信息。下面是一段Verilog代码，展示了如何生成正弦波：

module sine_wave_generator (
    input wire clk,
    input wire rst,
    output reg [7:0] sine_out
);
    reg [7:0] phase_accumulator;
    reg [7:0] sine_lut [0:255];

    // 初始化LUT
    initial begin
        integer i;
        for (i = 0; i < 256; i = i + 1) begin
            sine_lut[i] = 127 + 127 * $sin(2 * 3.1415926 * i / 256);
        end
    end

    always @(posedge clk or posedge rst) begin
        if (rst) begin
            phase_accumulator <= 0;
        end else begin
            phase_accumulator <= phase_accumulator + 1;
            sine_out <= sine_lut[phase_accumulator];
        end
    end
endmodule

这段代码的核心是phaseaccumulator，它每时钟周期加1，然后在LUT中查找对应的正弦波幅值。sinelut是一个256深度的LUT，存储了正弦波的幅值信息。

2. 方波的生成

方波的生成相对简单，只需要根据相位累加器的值判断输出高电平还是低电平。以下是方波生成的代码：

module square_wave_generator (
    input wire clk,
    input wire rst,
    output reg square_out
);
    reg [7:0] phase_accumulator;

    always @(posedge clk or posedge rst) begin
        if (rst) begin
            phase_accumulator <= 0;
        end else begin
            phase_accumulator <= phase_accumulator + 1;
            square_out <= (phase_accumulator < 128) ? 1 : 0;
        end
    end
endmodule

这里，phaseaccumulator的值决定了squareout的输出。当phase_accumulator小于128时，输出高电平；否则，输出低电平。

3. 锯齿波和三角波的生成

锯齿波和三角波的生成逻辑也很简单。锯齿波是相位累加器的直接输出，而三角波则是根据相位累加器的值进行对称处理。以下是代码示例：

module sawtooth_wave_generator (
    input wire clk,
    input wire rst,
    output reg [7:0] sawtooth_out
);
    reg [7:0] phase_accumulator;

    always @(posedge clk or posedge rst) begin
        if (rst) begin
            phase_accumulator <= 0;
        end else begin
            phase_accumulator <= phase_accumulator + 1;
            sawtooth_out <= phase_accumulator;
        end
    end
endmodule

module triangle_wave_generator (
    input wire clk,
    input wire rst,
    output reg [7:0] triangle_out
);
    reg [7:0] phase_accumulator;

    always @(posedge clk or posedge rst) begin
        if (rst) begin
            phase_accumulator <= 0;
        end else begin
            phase_accumulator <= phase_accumulator + 1;
            triangle_out <= (phase_accumulator < 128) ? phase_accumulator : 255 - phase_accumulator;
        end
    end
endmodule

锯齿波的输出直接是phaseaccumulator的值，而三角波则是在phaseaccumulator小于128时输出phaseaccumulator，否则输出255 - phaseaccumulator，从而形成对称的波形。

4. 调制波形的生成

接下来，我们来看看如何实现2PSK、2ASK和AM调制。这些调制技术都是基于载波信号和调制信号的组合。以下是2PSK调制的代码示例：

module psk_modulator (
    input wire clk,
    input wire rst,
    input wire [7:0] data_in,
    output reg [7:0] psk_out
);
    reg [7:0] phase_accumulator;
    reg [7:0] sine_lut [0:255];

    // 初始化LUT
    initial begin
        integer i;
        for (i = 0; i < 256; i = i + 1) begin
            sine_lut[i] = 127 + 127 * $sin(2 * 3.1415926 * i / 256);
        end
    end

    always @(posedge clk or posedge rst) begin
        if (rst) begin
            phase_accumulator <= 0;
        end else begin
            phase_accumulator <= phase_accumulator + 1;
            psk_out <= (data_in == 1) ? sine_lut[phase_accumulator] : sine_lut[phase_accumulator + 128];
        end
    end
endmodule

在2PSK调制中，根据datain的值，选择输出相位为0或180度的正弦波。datain为1时，输出phaseaccumulator对应的正弦波；datain为0时，输出phase_accumulator + 128对应的正弦波。

5. 仿真与实现

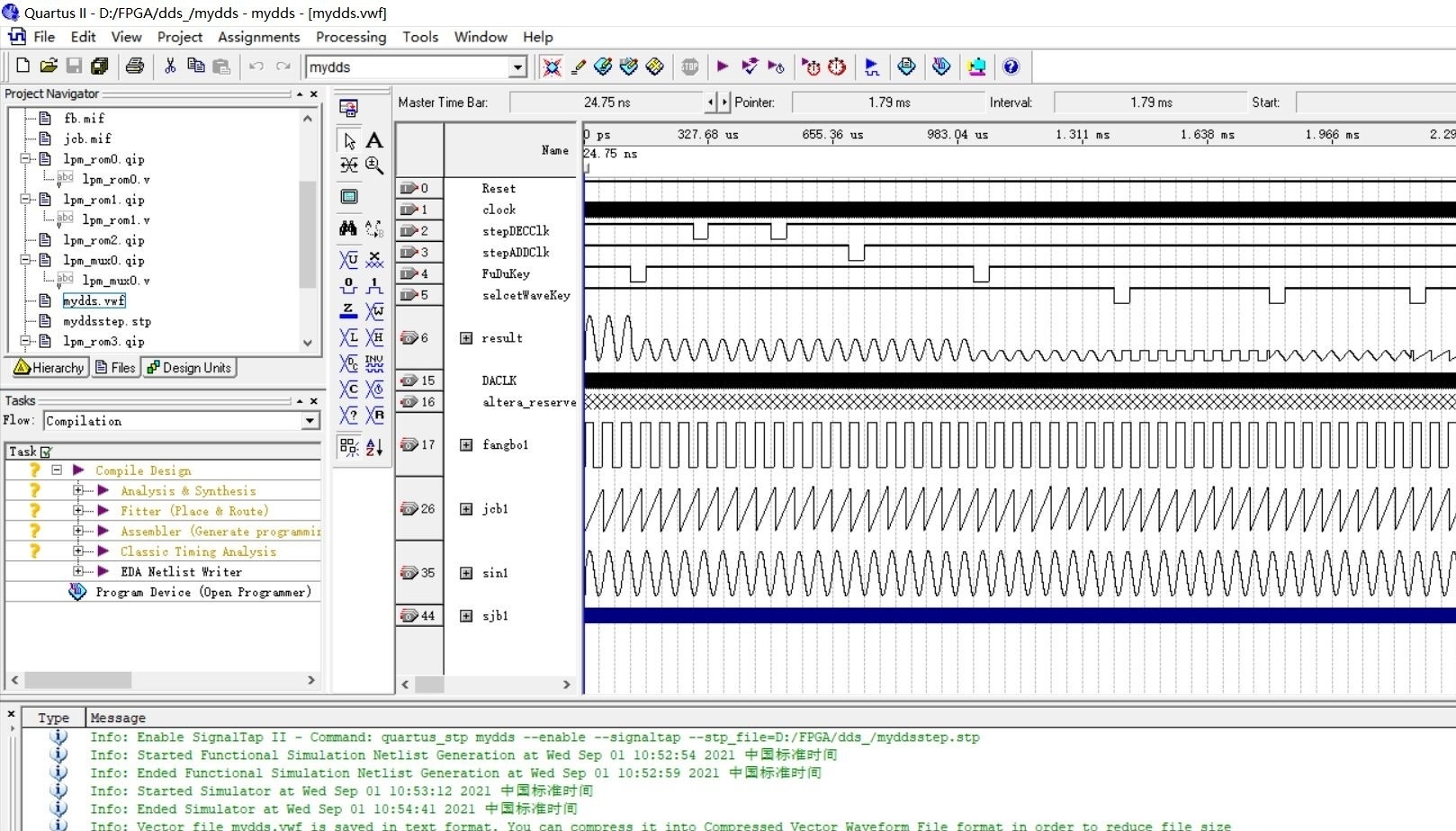

最后，我们可以使用Quartus和ModelSim进行联合仿真，验证我们的设计。在Quartus中，我们可以编写测试平台（Testbench）来模拟输入信号，然后在ModelSim中观察输出波形。以下是一个简单的Testbench示例：

module testbench;
    reg clk;
    reg rst;
    wire [7:0] sine_out;

    sine_wave_generator uut (
        .clk(clk),
        .rst(rst),
        .sine_out(sine_out)
    );

    initial begin
        clk = 0;
        rst = 1;
        #10 rst = 0;
        #1000 $stop;
    end

    always #5 clk = ~clk;
endmodule

在这个Testbench中，我们生成了一个时钟信号clk，并在开始时将rst置为1，10个时钟周期后将其置为0，然后运行1000个时钟周期后停止仿真。

总结

通过以上代码和仿真，我们可以看到，基于FPGA的DDS多波形信号发生器不仅能够生成多种波形，还能实现复杂的调制技术。无论是仿真还是实物制作，Verilog HDL语言都能很好地满足我们的需求。希望这篇文章能帮助你在FPGA的世界里玩得更嗨！
