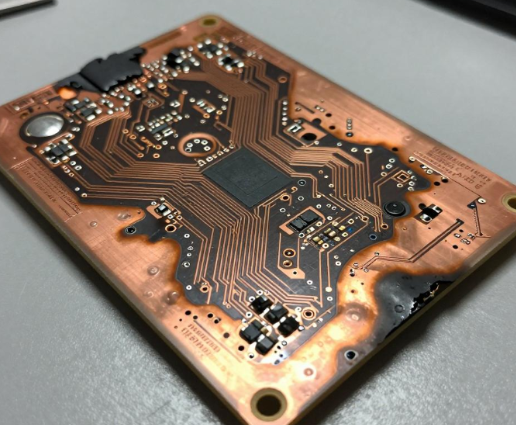

最严重的上电烧毁不是芯片坏，而是PCB 自己烧了：铜皮烧断、板材发黄碳化、起泡分层、焊盘脱落。一旦 PCB 本体损坏，板子基本无法维修，只能报废。这种失效通常被忽视，但恰恰最能体现设计水平。

​第一大原因：电流与线宽不匹配。根据 IPC 标准，不同线宽、铜厚、温度，允许承载的电流不同。很多设计只按 “1A/mm 线宽” 粗略估算，不考虑温升、环境、长度、过孔。大电流回路线宽太细，上电后电流过载，铜皮瞬间发热，温度超过板材玻璃化转变温度，导致板材碳化、铜皮熔断。

尤其要注意过孔载流能力。一个普通 0.4mm 过孔只能承载零点几安电流，大电流设计必须多过孔并联、加大过孔孔径、加厚铜厚。很多人电源回路只打一两个过孔，过孔成为瓶颈，发热最严重，最先烧毁。

第二大原因：高压与爬电距离不足。在电源、适配器、工业控制板中，高低压之间如果安规距离不够、爬电距离不足、没有开槽，上电后高压会通过空气或表面击穿，产生电弧，烧蚀板材，甚至引发起火。潮湿、灰尘环境会进一步降低绝缘能力，导致击穿提前发生。

第三大原因：电源与地距离过近，短路风险高。铺铜时电源与地间距太小，生产中容易出现连锡、残铜、毛刺，造成电源对地短路。上电瞬间大电流通过，铜皮与板材直接烧毁。PCB 设计必须保证足够的安全间距，尤其是高压、大电流区域。

第四大原因：散热设计极差，局部过热。功率器件、电源芯片、电感、电阻等发热器件，如果集中摆放、没有散热通道、与敏感元件距离太近，热量堆积，导致 PCB 板材长期高温，变黄、变脆、分层、起泡。板材一旦分层，绝缘性能下降，最终引发内部短路烧毁。

第五大原因：板材与工艺不匹配。低成本产品使用低 Tg 板材、薄铜、劣质油墨，在高温、高湿、高电流环境下，耐热性、绝缘性、强度不足，容易出现起泡、分层、漏电。设计时没有根据使用环境选择合适板材、铜厚、表面处理，最终导致 PCB 本体失效。

第六大原因：虚焊、冷焊、器件偏移。器件焊接不良会导致接触电阻大，接触点发热严重，长期高温烤坏 PCB 焊盘与板材。大电流器件虚焊，上电后接触点打火、烧黑、焊盘脱落。

要避免 PCB 本体烧毁，必须：严格按电流计算线宽与过孔；保证安规距离与爬电距离；合理布局发热器件；选择合格板材与铜厚；优化散热与铺铜；提升生产工艺质量。

PCB 是所有器件的载体，载体安全，电路才能真正安全。
