高频注入模型，可加载，可加载，可加载 （1）基于脉振高频注入的永磁同步电机无速度传感器矢量控制MATLAB仿真模型； （2）模型可以加负载，加负载仍然可以辨识转速。

在电机控制领域，永磁同步电机（PMSM）的无速度传感器控制技术一直是研究热点。今天咱就来聊聊基于脉振高频注入的永磁同步电机无速度传感器矢量控制MATLAB仿真模型，这模型有两大亮点：可加载，加负载后还能精准辨识转速。

脉振高频注入法原理简单唠唠

脉振高频注入法主要是利用永磁同步电机凸极效应，在电机的 d - q 轴注入高频脉振信号，通过对电机响应信号的处理来获取转子位置和速度信息。当高频信号注入后，电机的电感会因转子位置不同而呈现周期性变化，通过检测这种变化就能推算出转子位置。

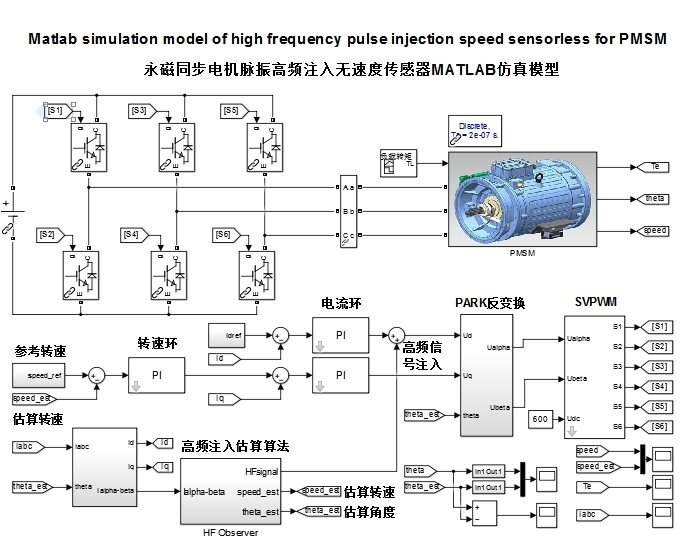

MATLAB仿真模型搭建

先来看怎么搭建这个模型，咱直接上代码片段：

% 定义电机参数
p = 4; % 极对数
R_s = 0.8; % 定子电阻
L_d = 0.0085; % d轴电感
L_q = 0.0105; % q轴电感
psi_f = 0.175; % 永磁体磁链

% 定义仿真参数
T = 0.00001; % 采样时间
simtime = 0.2; % 仿真时长

% 搭建电机模型
mdl = 'pmsm_model';
open_system(mdl);

在这段代码里，我们首先定义了电机的关键参数，像极对数 p、定子电阻 Rs 等等，这些参数是电机模型的基础。然后设置了仿真参数，采样时间 T 和仿真时长 simtime，它们决定了仿真的精度和时间跨度。最后通过 opensystem 打开已经搭建好的电机模型 pmsm_model，这个模型里面就集成了脉振高频注入相关的算法模块。

实现加负载功能

要让模型能加负载，我们可以这样做：

% 加载负载模块
load_system('load_block');
add_block('load_block/Load','pmsm_model/Load');
set_param('pmsm_model/Load','Torque','1'); % 设置负载转矩为1N.m

这里通过 loadsystem 加载了预先定义好的负载模块 loadblock，然后用 addblock 把这个负载模块添加到电机模型 pmsmmodel 里。通过 set_param 函数设置负载转矩为 1N.m，这样就实现了给电机加负载的功能。

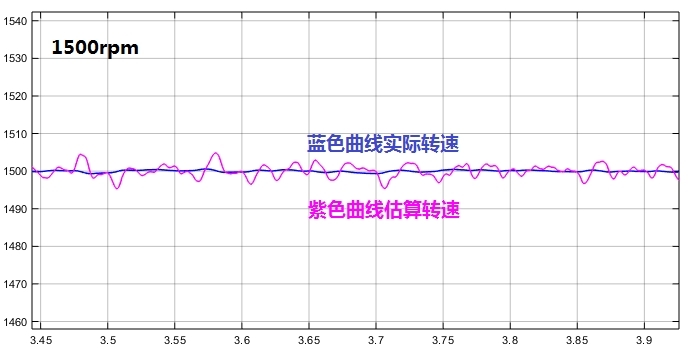

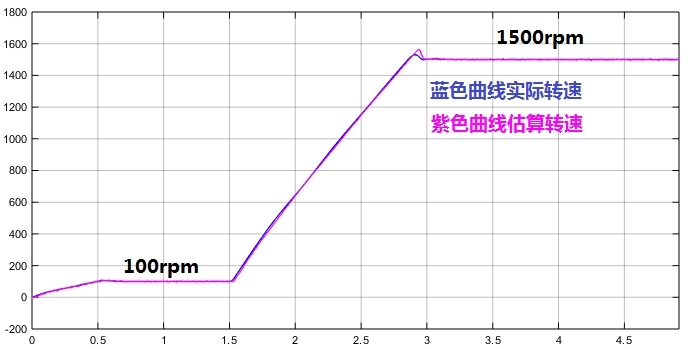

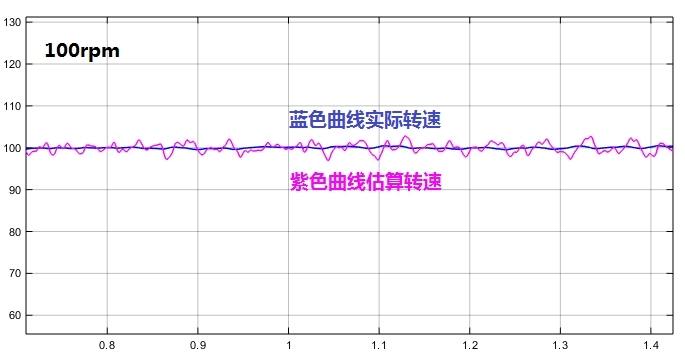

转速辨识部分

转速辨识是这个模型的核心功能之一，下面是部分转速辨识的代码示意：

% 高频注入信号生成
omega_h = 2 * pi * 1000; % 高频注入角频率
A_h = 5; % 高频注入信号幅值
t = 0:T:simtime;
s_h = A_h * sin(omega_h * t);

% 转速辨识算法
% 这里省略具体复杂算法，大致思路是通过检测电机对高频信号响应提取转子位置信息进而计算转速
estimated_speed = calculate_speed(s_h, measured_signals);

在这部分代码中，我们先定义了高频注入信号的参数，角频率 omegah 和幅值 Ah，生成了高频注入信号 sh。在实际的转速辨识算法 calculatespeed 里，会根据注入信号 sh 和电机实际测量的信号 measuredsignals 来计算估计转速 estimated_speed，虽然具体算法代码省略了，但基本原理就是这样，通过对高频响应信号的处理得到转速信息。

高频注入模型，可加载，可加载，可加载 （1）基于脉振高频注入的永磁同步电机无速度传感器矢量控制MATLAB仿真模型； （2）模型可以加负载，加负载仍然可以辨识转速。

基于脉振高频注入的永磁同步电机无速度传感器矢量控制MATLAB仿真模型，通过合理的参数设置、负载添加以及转速辨识算法实现了可加载且加负载能辨识转速的功能，为电机无速度传感器控制的研究和应用提供了有力的仿真工具。感兴趣的小伙伴可以继续深入研究各个模块的细节，说不定能有更多发现呢！
