KTH5701 是一款数字输出的3D霍尔芯片，内部 分别集成了X轴、Y轴和Z轴三个独立的霍尔传感器。 信号链采用高精度运放通过16bitADC将模拟信号 转换成数字输出。外部主机可以采用SPI或I2C两种模式读出测量数据。此外，在芯片内部集成了一个 温度传感器用于磁场的温度补偿。 KTH5701 支持持续感应模式、唤醒睡眠模式和 单次测量模式等多种工作模式，适用于不同的应用 场景。BUTT_OUT 管脚用于检测磁铁与芯片之间的按 键功能，并且也可以配置为Trigger模式，触发单次 测量。 同时，KTH5701集成了CORDIC算法，支持平面 的角度输出（XY平面，XZ平面，YZ平面）。增加幅 值修调寄存器，极大方便了在轴、离轴两种常见的 旋钮应用场景。支持所选平面对应的磁场阈值检测 （XY平面，XZ平面，YZ平面），同一芯片能同时进 行旋钮、按键两种场景的检测。 此产品具有高集成度和运用灵活的特点，广泛 适用于各种应用场景。

产品特点

 3D(X轴、Y轴、Z轴)磁场输出

 CORDIC算法角度输出注1

 XY轴典型工作范围±130mT

 Z轴典型工作范围±80mT

 T（温度）输出

 支持绝对位置检测

 XYXZYZ轴平面角度输出

 高精度16bitADC 输出

 支持按键检测功能

 SPI或I2C可选通信接口

 支持唤醒和测量触发模式

 工作电压 2.8V~5.5V

 IO供电电压可低至1.8V

 AQ2工业级工作温度-40℃ ~+105℃

 AQ3消费级工作温度-40℃ ~+85℃

典型应用

 农业灌溉

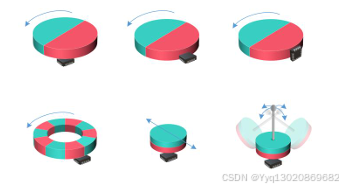

 旋钮&摇杆

 线性位置检测

 3D位置角度检测

 非接触磁场测量

 低功耗磁编
