一、功能简介

项目名：基于stm32的汽车防盗报警系统设计
项目编号：dz-1125
单片机：STM32F103C8T6
功能简介：
1、通过GPS获取当前车辆的位置；
2、通过人体热释电监测当前环境是否有人；
3、布防监测到车门震动或有人进行声光报警，同时通过4G模块进行短信的发送；
4、布防模块下监测到车辆启动进行声光报警，同时通过4G模块进行短信的发送；
5、通过按键可以设置布防、撤防、启停车辆；
6、通过OLED显示监测数据
7、通过4G 模块将监测的数据传输到手机端，手机可以设置阈值、切换布防撤防；


二、系统框图设计

绘制软件：VISIO
本设计以STM32F103c8t6单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了STM32F103c8t6单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
输入由五部分组成，第一部分是GPS模块，通过该模块检测当前地址的经纬度，第二部分是人体热释电模块，通过该模块检测当前是否有人；第三部分是震动检测模块，通过该模块判断是否有震动发生；第四部分是按键模块，通过该模块可以切换界面、设置数值、切换工作模式等；第五部分是供电模块，通过该模块可给整个系统进行供电。
输出由三部分组成，第一部分是显示模块，通过该模块可以显示实时监测的数据以及用来设置阈值；第二部分是继电器模块，通过继电器模拟车辆状态；第三部分是声光报警模块，当监测值超出设置的阈值时进行声光报警。

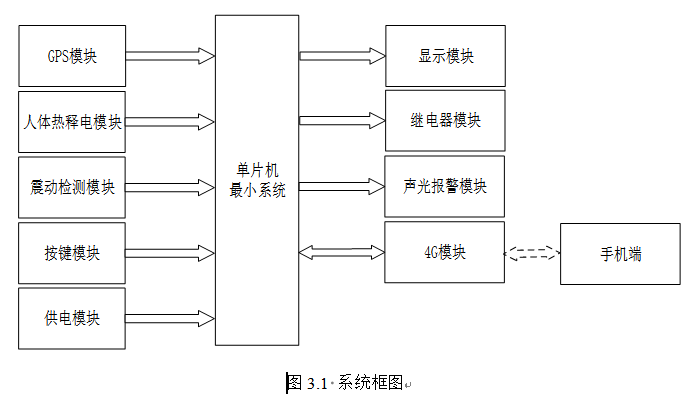

除此之外，4G模块既作为输入又作为输出，4G模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令设置各参数阈值，并能远程控制继电器的工作。具体系统框图如图3.1所示。

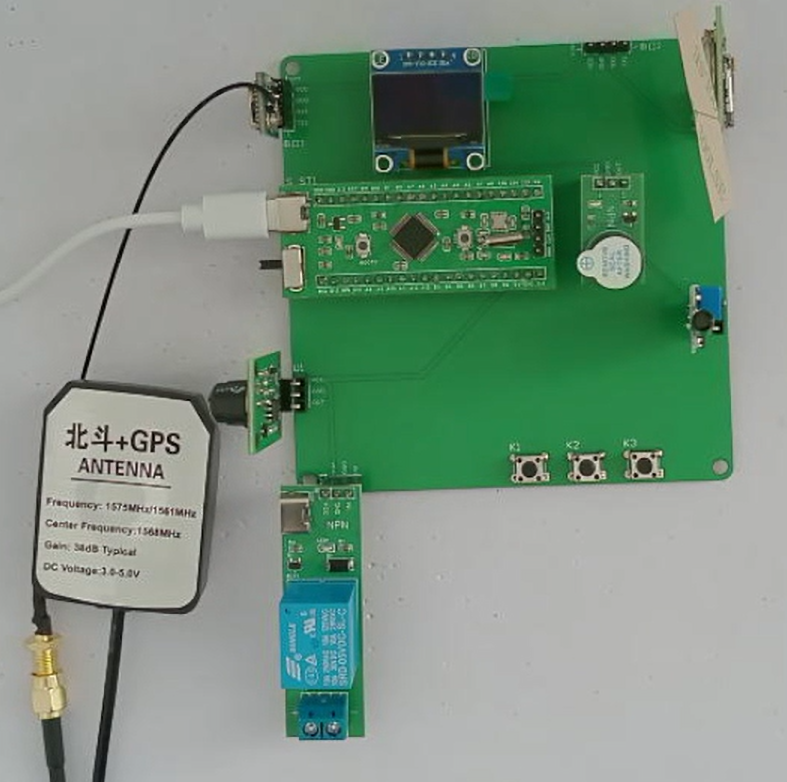

三、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

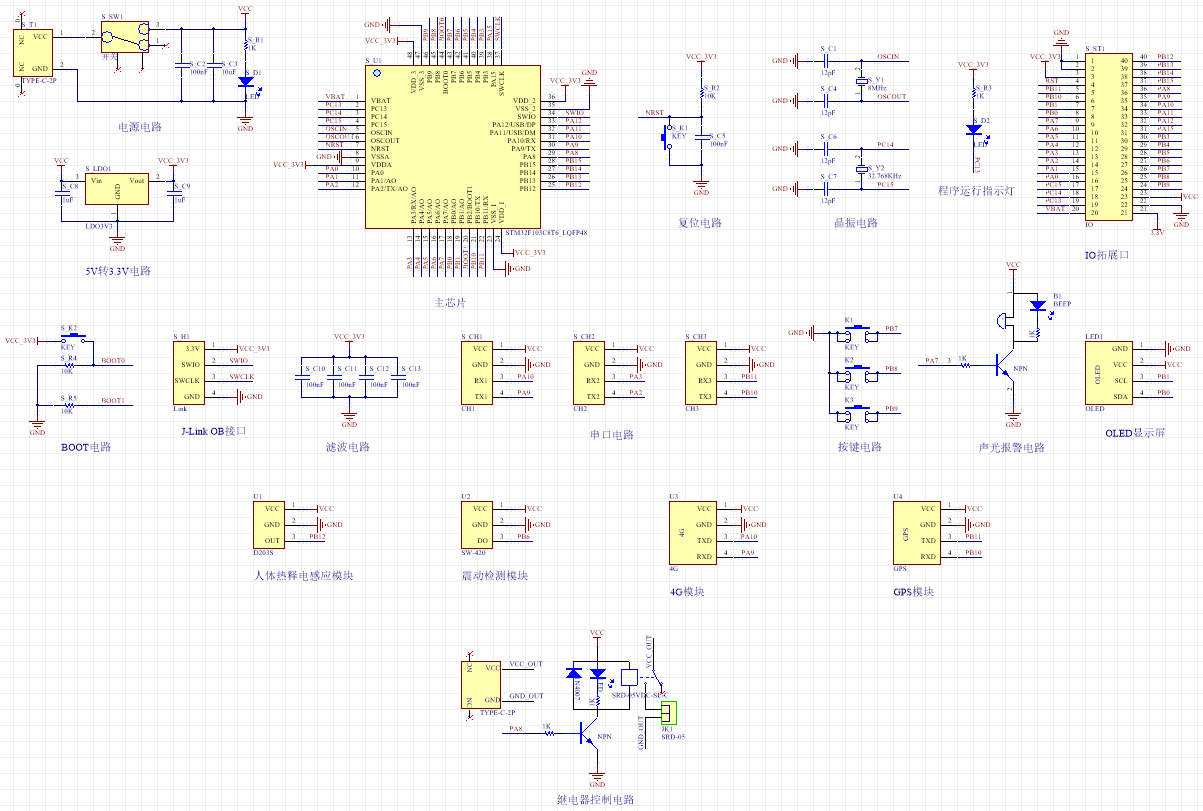

 四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

 五、PCB图

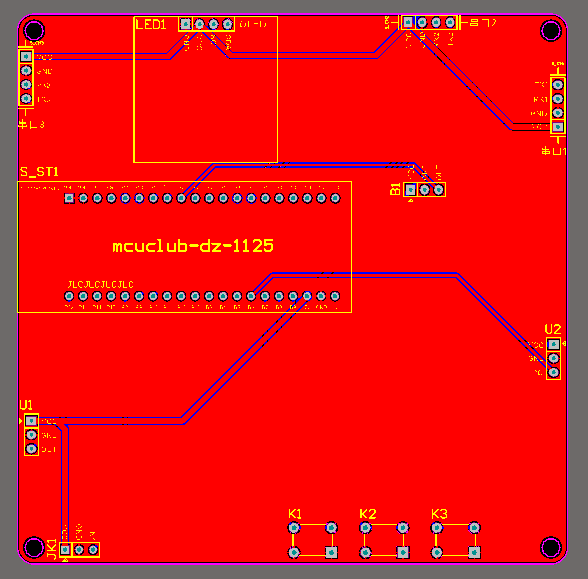

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
void Manage_Function(void)
{
	if(display_num == 0)								  										//测量界面
	{
		if(flag_bf == 1)
		{
			if(HUMAN == 0)			//有人
			{
				if(flag_message1 == 0)
				{
					Air_4G_Send_Msg_Chinese(38,"0001000D91687157854961F10008188F66546856F467094EBAFF0C8BF7901F901F67E5770BFF01"); //车周围有人，请速速查看！
					Delay_ms(50);
					flag_message1 = 1;
				}
			}
