一、模块概述

SRIO（Serial RapidIO）作为一种高速串行互连技术，在FPGA实时处理系统中有着广泛应用。SRIO CBB（Common Build Block）模块是基于Xilinx ISE14.1软件平台与Virtex-5 FPGA器件开发的可重用模块，其核心目标是简化SRIOv56 IP的使用复杂度，优化接口适配能力，提升高速数据传输效率。

该模块的开发初衷主要包含三个维度：其一，将信号复杂的SRIOv56 Local Link接口转换为标准FIFO接口，降低IP与其他应用模块的接口适配难度；其二，屏蔽Serial RapidIO复杂的总线协议细节，通过分离控制字与传输数据，降低初、中级工程师的使用门槛；其三，针对高速实时处理系统的应用场景，精简SRIOv56 IP的冗余功能，提升IP的应用效率。

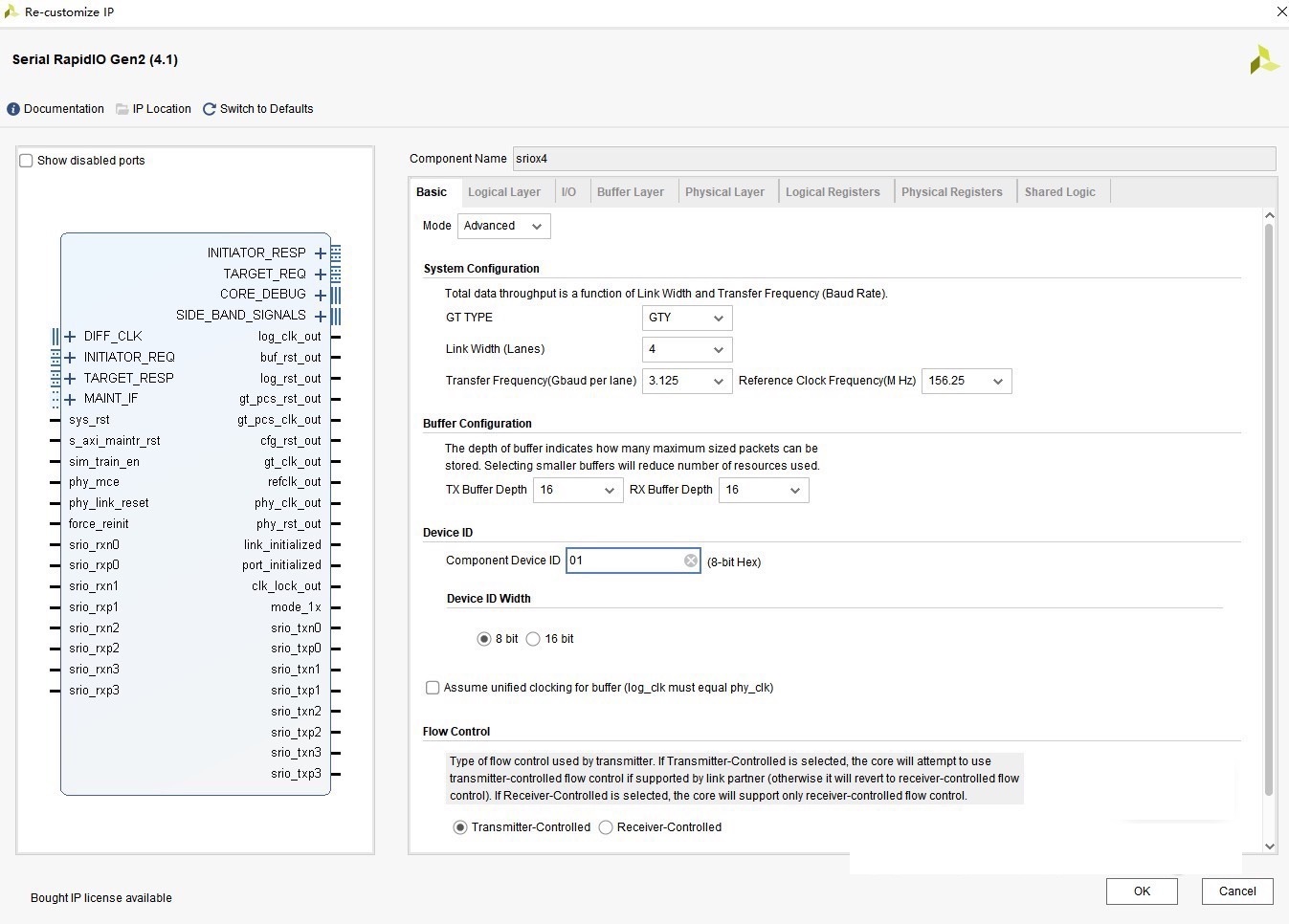

在核心参数配置方面，SRIO CBB选用4x位宽模式，传输速率达2.5Gbps，GTX参考时钟采用125MHz，硬件描述语言采用Verilog HDL。若实际应用中需调整上述模式，需联系硬件部更换对应IP核版本。

二、模块结构与核心组件

2.1 整体架构

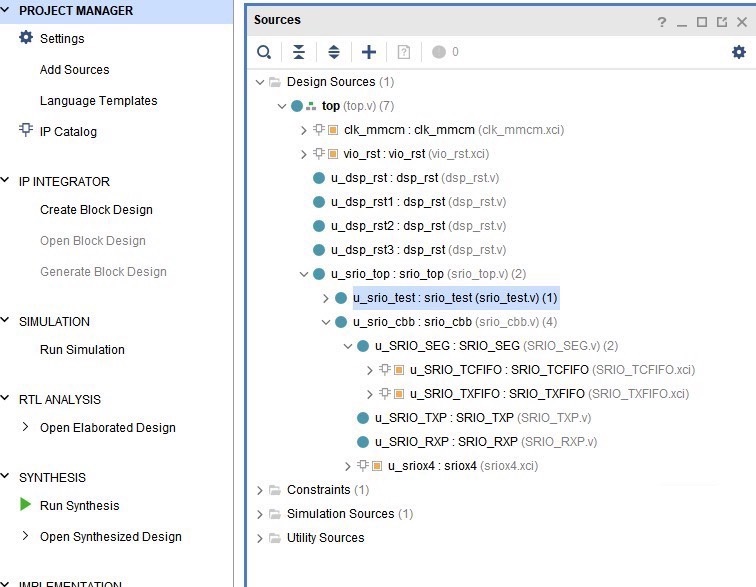

SRIO CBB模块的内部结构由CLK_RST、CORE、SEG、TXP、RXP及各类FIFO（TCFIFO、TXFIFO、DBFIFO、RXFIFO）组成，整体工作在CORE输出的同步时钟域下。模块框图如下（依据文档图1整理）：

App logic ←→ [SEG模块] ←→ [TXP模块] ←→ [TXFIFO] ←→ [CORE模块] ←→ 4x serdes
                                                               ↓↑
App logic ←→ [RXP模块] ←→ [RXFIFO/DBFIFO] ←→ [CORE模块] ←→ 时钟复位(CLK_RST)

其中，CLKRST和CORE为SRIOv5_6 IP生成过程中自动生成的不可修改模块，SEG、TXP、RXP为可定制开发模块，工程师可根据实际需求进行调整。

2.2 核心组件功能说明

2.2.1 时钟复位模块（CLK_RST）

该模块负责生成和控制SRIO CBB的时钟与复位系统，由sriov56clk和rioreset两个子模块构成：

• sriov56_clk：通过MMCM（混合模式时钟管理器）生成CORE模块及其他设计模块所需的工作时钟，确保系统时钟的稳定性与同步性；
• rio_reset：通过FSM（有限状态机）控制RapidIO复位序列的发送与接收处理，保障模块复位过程的规范性与可靠性。

2.2.2 核心协议模块（CORE）

CORE是RapidIO顶层封装模块，集成了SRIO物理层核心、逻辑层核心、缓冲区设计、寄存器管理器参考设计及收发器封装等子模块，完整实现了Serial RapidIO总线协议规范，是模块进行高速数据传输的核心支撑。其主要功能包括协议解析、数据缓冲、链路管理等，为上层模块提供标准化的Local Link接口。

2.2.3 数据分片模块（SEG）

根据RapidIO总线协议规定，一次传输的最大数据包长度为256字节。当应用逻辑（app logic）需要传输的数据长度超过该限制时，SEG模块会自动将数据分割为多个256字节的数据包进行分片传输，从而减少app logic更新控制字的频率，有效提升传输带宽。

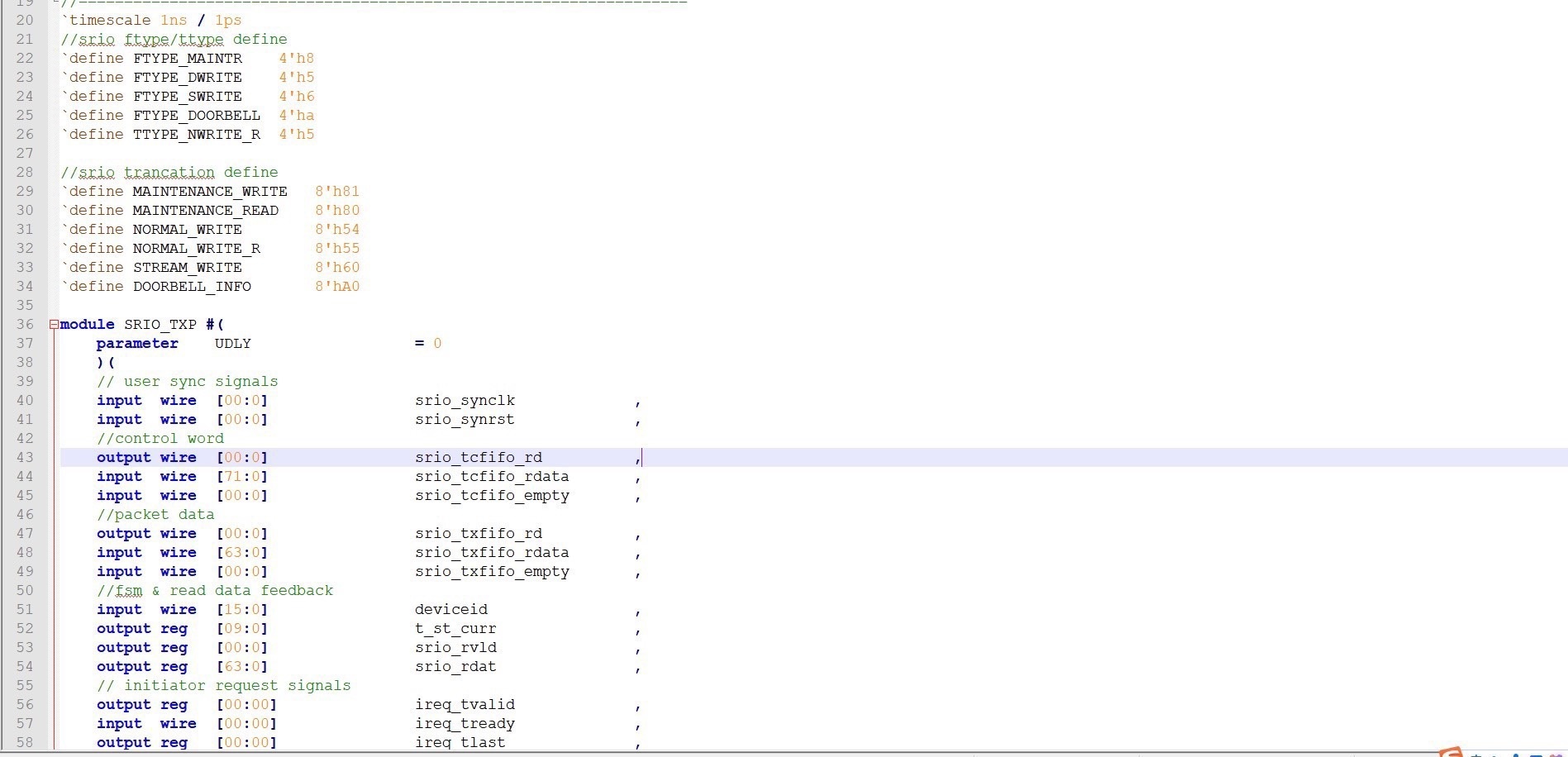

2.2.4 发送控制模块（TXP）

TXP模块的核心功能是接口转换与时序控制：一方面，将app logic待发送的命令（控制字）和数据转换为CORE模块能够识别的Local Link接口信号；另一方面，根据CORE与app logic两端的有效状态，精准控制总线接口时序，确保数据发送的准确性与同步性。

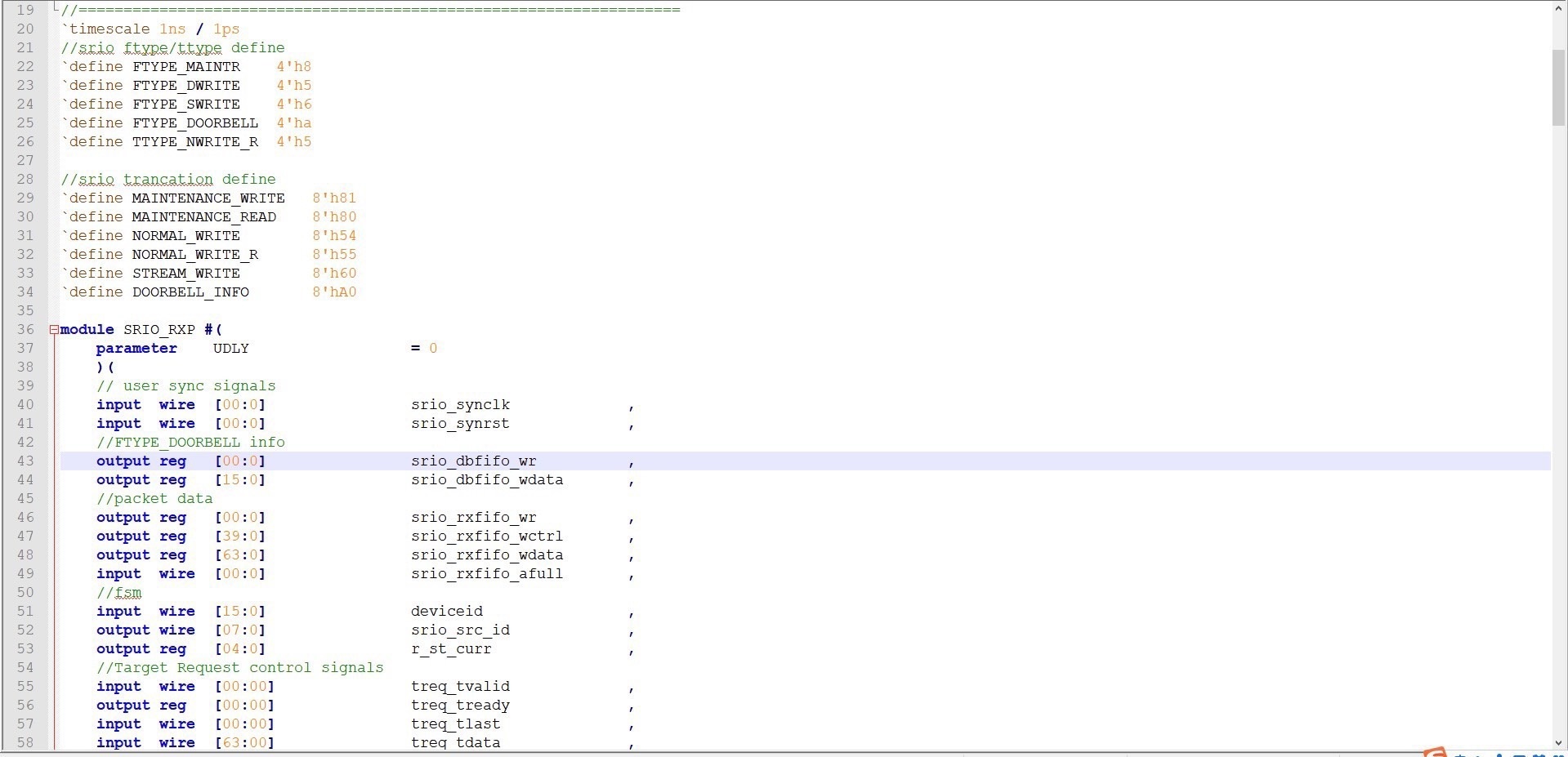

2.2.5 接收解析模块（RXP）

RXP模块通过解析CORE模块输出的Local Link接口信号，提取有效的控制字信息和传输数据，并以标准FIFO接口时序将数据传输给app logic进行处理。需要注意的是，CBB默认用户模块能够及时接收数据，若无法全带宽接收，数据丢弃逻辑需由用户自行实现。此外，工程师可根据需求在app logic内部灵活配置DBFIFO（门铃FIFO）和RXFIFO（接收数据FIFO）的例化方式（单FIFO、双FIFO或不例化）。

2.2.6 FIFO缓存模块

CBB模块包含多个FIFO缓存组件，各自承担特定功能：

• TCFO：发送控制字FIFO，缓存app logic写入的控制字信息，位宽72bit，深度512；
• TXFIFO：发送传输数据FIFO，缓存待发送的业务数据，位宽64bit，深度1024；
• DBFIFO：接收门铃FIFO，缓存接收端的门铃信息，位宽16bit；
• RXFIFO：接收传输数据FIFO，缓存接收的业务数据，位宽64bit，支持按BLOCK划分存储（相同地址段数据属于同一BLOCK）。

三、接口描述

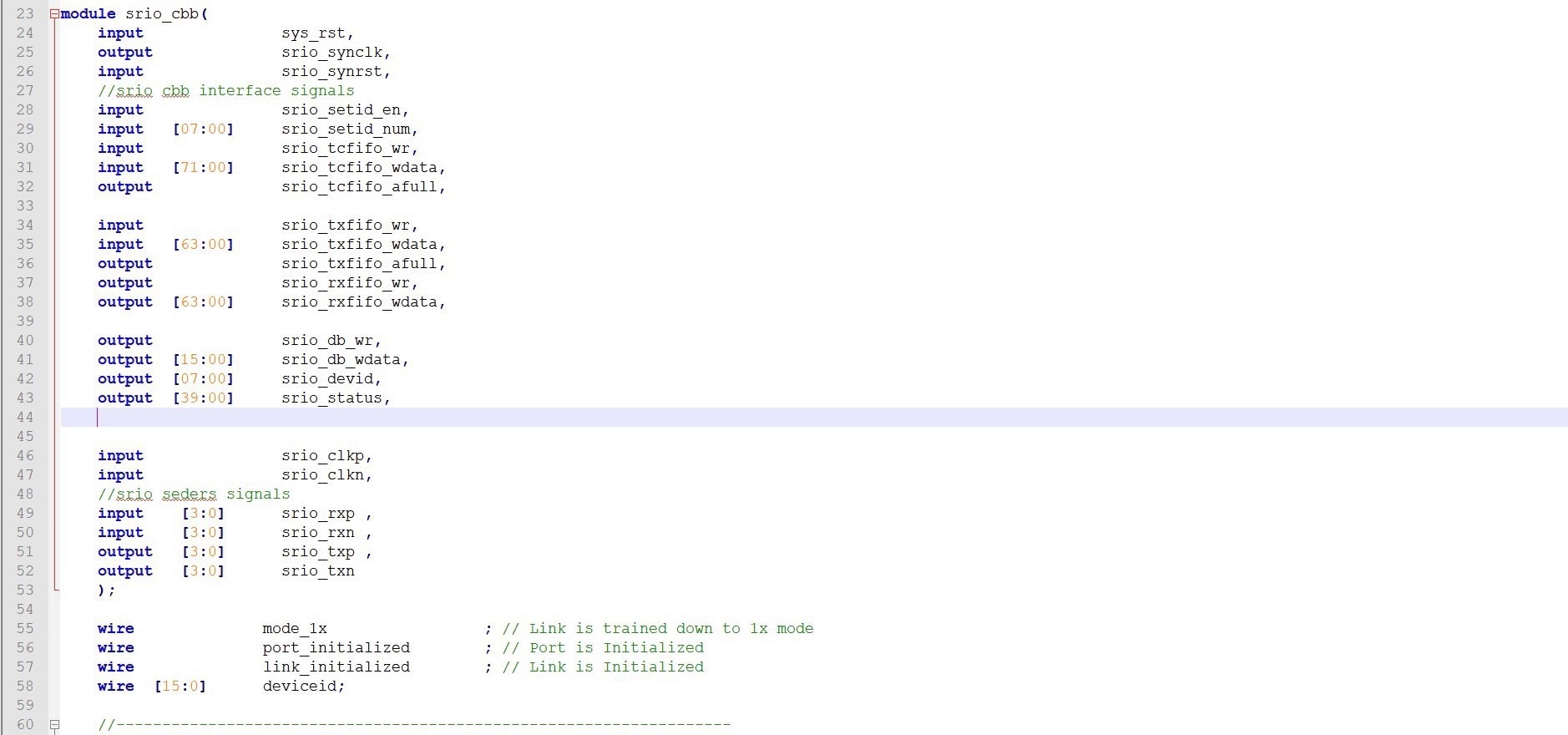

3.1 接口信号分类与定义

SRIO CBB的接口信号可分为参数定义、时钟复位、与app logic交互、GTP物理层布线四大类，核心信号定义如下表所示（节选关键信号）：

信号类别	信号名称	位宽	方向	核心功能描述
参数定义	SRIO_SWING	-	-	差分摆动幅度，需结合IBERT测试结果配置

| | SRIOPREEMPH | - | - | 预加重比率，需结合IBERT测试结果配置 |

| 时钟复位 | user_synrst | 1 | 输入 | 用户接口复位信号，高电平有效 |

| | srio_synclk | 1 | 输出 | SRIO核同步时钟 |

| | srio_synrst | 1 | 输出 | SRIO核同步复位，高电平有效 |

| 与app logic交互 | sriosetiden | 1 | 输入 | 本地SRIO ID设置使能，操作时钟为user_synclk |

| | sriosetidnum | 8 | 输入 | 本地SRIO ID配置信息 |

| | sriotcfifowr | 1 | 输入 | 发送控制字FIFO写使能 |

| | sriotcfifowdata | 72 | 输入 | 发送控制字FIFO写数据（含目的地址、ID、长度等） |

| | sriotcfifoafull | 1 | 输出 | 发送控制字FIFO将满标志 |

| | sriotxfifowr | 1 | 输入 | 发送传输数据FIFO写使能 |

xilinx vivado verilog srio源代码工程，包含维护包、读写和门铃等功能，顶层封装为fifo，操作简单，简单修改即可应用到实际工程中，附含srio使用说明文档和license

| | sriotxfifowdata | 64 | 输入 | 发送传输数据FIFO写数据 |

| | sriodbfifowr | 1 | 输出 | 接收门铃使能，操作时钟为srio_synclk |

| | sriodbfifowdata | 16 | 输出 | 接收门铃信息 |

| | sriorxfifowr | 1 | 输出 | 接收传输数据FIFO写使能 |

| | sriorxfifowaddr | 32 | 输出 | 接收传输数据FIFO写地址（同地址属同一BLOCK） |

| | srio_devid | 8 | 输出 | 本地SRIO ID信息（配置后20个时钟周期更新） |

| | srio_status | 32 | 输出 | 模块内部状态（含FIFO状态、PLL锁定、链路就绪等） |

| GTP物理层 | refclk_in | 1 | 输入 | GTP输入参考时钟 |

| | sriotxp[0-3]/sriotxn[0-3] | 1 | 输出 | 发送差分信号（4x模式） |

| | sriorxp[0-3]/sriorxn[0-3] | 1 | 输入 | 接收差分信号（4x模式） |

| | sysrstn | 1 | 输入 | 本地复位信号，低电平有效 |

3.2 接口时序特性

CBB模块与app logic的接口均采用标准写FIFO时序，核心时序规则如下：

1. 时钟同步：所有与app logic交互的控制信号（如sriotcfifowr、sriotxfifowr）均以usersynclk为操作时钟，接收端信号（如sriodbfifowr、sriorxfifowr）以sriosynclk为操作时钟；
2. 写操作时序：写使能信号（如sriotcfifowr）为高电平时，对应写数据（如sriotcfifowdata）需保持稳定，直至写使能信号拉低；
3. 满状态判断：写操作前需检测FIFO将满标志（如sriotcfifoafull），避免数据溢出；
4. 复位时序：复位信号（usersynrst、sriosynrst）有效期间，所有接口信号应处于无效状态，复位释放后需等待时钟稳定再进行数据传输。

关键时序图包括同步时钟和复位时序图、写发送控制字FIFO时序图、写发送传输数据FIFO时序图等，具体可参考文档图2-图6。

四、核心功能与应用流程

SRIO CBB支持五种RapidIO传输层操作，分别为配置本地SRIO ID、发送/接收门铃、不带响应的正常模式数据传输、带响应的正常模式数据传输、流模式数据传输。以下详细说明各功能的应用流程与关键配置。

4.1 配置本地SRIO ID操作

本地SRIO ID是模块在RapidIO网络中的唯一标识，必须在数据传输前完成配置，具体流程：

1. app logic产生一个sriosetiden使能脉冲（高电平有效）；
2. 在使能脉冲有效期间，将目标ID值写入sriosetidnum（8bit）；
3. 配置完成后，需等待20个时钟周期，srio_devid信号才会更新为新配置的ID值（文档图7示例中，配置ID为0x18后，经16个周期完成更新）；
4. 注意事项：SRIO核软复位后需重新配置本地ID。

4.2 发送/接收门铃操作

门铃操作主要用于模块间的控制信号交互，无需传输业务数据，流程如下：

4.2.1 发送门铃

1. 无需操作TXFIFO，仅需配置TCFIFO；
2. 向sriotcfifowdata写入门铃控制字，控制字字段定义如下（文档图9）：
   - Bit71~68：保留字，写0；
   - Bit35~28：目的端SRIO ID（Destid）；
   - Bit27~12：门铃信息（Doorbellinfo）；
   - Bit11~08：Bit[9:8]为传输优先级（0x1代表优先级1），Bit[11:10]保留；
   - Bit07~00：操作码0xA0（标识门铃操作）；
3. 检测sriotcfifoafull为低电平时，拉高三sriotcfifowr使能信号，完成控制字写入；
4. 示例：控制字0x1212345a0表示向ID为0x12的远端发送门铃信息0x1234，传输优先级为1。

4.2.2 接收门铃

接收端通过srio_dbfifo接口直接获取门铃信息：

1. 当sriodbfifowr为高电平时，表示有新的门铃信息；
2. 读取sriodbfifowdata（16bit）即可获得门铃内容；
3. 无需配置额外控制字，由RXP模块自动解析CORE接口信号并写入DBFIFO。

4.3 不带响应的正常模式数据传输（NWRITE）

该模式下，发送端发送一个BLOCK数据后无需等待远端响应即可继续发送下一个BLOCK，传输效率较高，流程如下：

4.3.1 发送数据

1. 写控制字：向TCFIFO写入数据传输控制字，字段定义（文档图11）：
   - Bit71~68：保留字，写0；
   - Bit67~36：目的端起始地址（Destaddr）；
   - Bit35~28：目的端SRIO ID（Destid）；
   - Bit27~12：整包数据长度（Length，单位为DW，1DW=64bit）；
   - Bit11~08：Bit[9:8]为传输优先级，Bit[11:10]保留；
   - Bit07~00：操作码0x54（标识NWRITE操作）；
2. 写数据：控制字写入完成后，向TXFIFO顺序写入业务数据，需保证数据长度与控制字中Length字段一致；
3. 时序要求：必须先写TCFIFO再写TXFIFO，且TCFIFO写入指令后，需完成对应TXFIFO数据写入才能写入其他操作指令；
4. 示例：控制字0x180502454表示向ID为0x18、地址0x0的远端发送长度为0x502 DW的数据，传输优先级为0。

4.3.2 接收数据

1. 接收端RXP模块解析CORE接口信号，将数据按BLOCK划分后写入RXFIFO；
2. 同一BLOCK数据的sriorxfifowaddr相同，同一数据包内不同BLOCK的起始地址递增；
3. app logic通过检测sriorxfifowr信号，读取sriorxfifowdata（64bit）和sriorxfifowaddr（32bit），完成数据接收与重组。

4.4 带响应的正常模式数据传输（NWRITE_R）

该模式与不带响应模式的核心区别在于：发送端每发送一个BLOCK数据后，必须等待远端返回响应才能继续发送，传输可靠性更高但带宽较低。

关键差异点

1. 控制字操作码：Bit07~00为0x55（标识NWRITE_R操作），其余字段定义与NWRITE一致（文档图15）；
2. 时序特性：数据传输间隔增加（响应等待时间），接收端时序间隔明显大于不带响应模式（文档图17）；
3. 无需app logic干预响应过程：响应的发送与接收由CBB内部自动处理，app logic仅需按NWRITE模式的接口时序进行数据收发。

示例

控制字0x120502455表示向ID为0x12、地址0x0的远端发送长度为0x502 DW的数据，传输优先级为0，带响应模式。

4.5 流模式数据传输（SWRITE）

流模式适用于大数据量连续传输场景，与正常模式的核心差异：

1. 数据长度限制：仅支持8BYTE整数倍长度的数据传输；
2. 包头格式：比NORMAL_WRITE精简，有效传输带宽略高；
3. 控制字操作码：Bit07~00为0x60（标识SWRITE操作），其余字段定义与NWRITE一致（文档图18）；
4. 接口时序：与NORMAL_WRITE完全相同，app logic无需修改时序处理逻辑。

示例

控制字0x120502460表示向ID为0x12、地址0x0的远端发送长度为0x502 DW的数据，传输优先级为0，流模式。

五、使用注意事项与常见问题排查

5.1 核心使用注意事项

1. ID配置要求：FPGA进行SRIO数据传输前必须配置本地SRIO ID，软复位后需重新配置；
2. 链路就绪判断：需在linktrdy（sriostatus[0]）有效后，再进行ID配置和FIFO操作；
3. 使能信号互斥：sriosetiden、sriotcfifowr、sriotxfifowr不可同时使能，需分时操作；
4. 数据长度匹配：TCFIFO中配置的长度需与TXFIFO写入的数据长度一致，数据发送最小单元为64bit；
5. 满状态检测：写TCFIFO和TXFIFO前必须检测对应afull信号，避免数据溢出；
6. 复位操作规范：SRIO核独立硬复位或数据传输中Bit文件重加载时，需先执行核的软复位；
7. 示例工程使用：使用示例工程时，需根据FPGA型号选择对应的ngc文件，并按SRIO速率配置ucf文件中的Time Specs。

5.2 常见问题排查

1. SRIO物理链路异常（link_trdy/link_rrdy无效）

• 排查方向：确认SRIO位置约束（尤其是时钟和复位）；检查与SRIO Switch或DSP（6455/6678）的速率设置是否一致；使用ISE的IBERT工具或示波器测试高速SerDes信号质量。

2. 数据传输丢失

• 排查方向：检查app logic是否检测afull信号；传输过程中是否出现linktrdy/linkrrdy无效；确认目的节点是否正常工作。

3. 数据传输中止

• 排查方向：确认目的节点工作状态；检查linktrdy/linkrrdy是否有效，必要时测试SerDes信号质量或论证系统SRIO方案。

4. 4x模式传输带宽持续降低

• 排查方向：复查FPGA和DSP的软件程序；检测linktrdy/linkrrdy状态；确认机箱底板是否支持当前SRIO速率（尤其是5.0G）；检查modesel（sriostatus[2]）是否异常（0代表1x模式，1代表4x模式）。

5. 门铃传输超时（FPGA与6678互联场景）

• 排查方向：先验证不带响应的数据传输是否正常（判断路由配置）；确认SRIO链路初始化或软复位后，本地ID是否正确配置。

六、仿真与综合实现实例

6.1 功能仿真实例

功能仿真旨在验证模块的收发全双工能力，仿真环境由两个 transceiver 组成，收发信号互联，两端同时生成并校验顺序数据。

仿真步骤

1. 执行Sim文件夹下的collect_files.bat，完成目录清理和文件列表生成；
2. 修改Test/test01001目录下的testbench.v，创建自定义激励模型；
3. 执行Test/test01_001目录下的simulate.bat，输入仿真时间（如run 250us），等待仿真完成；
4. 执行Sim文件夹下的start_debussy.bat，启动Debussy软件进行波形调试。

仿真结果

仿真时序图（文档图22）验证了SRIO CBB支持全双工数据传输，发送和接收数据同步且无错误。

6.2 综合实现实例

综合实现基于FPGA2V6ZD板卡和SRIO交换板卡搭建测试系统，包含两个transceiver（V6A和V6B），通过SRIO Switch互联。

测试指标

• 参考时钟锁定：慢闪灯表示GTP参考时钟锁定；
• 数据校验状态：快闪灯表示数据校验错误，长亮表示校验正确。

系统架构

测试系统由Generator&Checker、SRIO CBB、Transceiver、SRIO Switch组成，实现两端数据的发送、传输、接收与校验，具体架构见文档图23。

七、总结

SRIO CBB模块通过接口标准化、协议屏蔽、功能精简三大设计理念，显著降低了Serial RapidIO技术在FPGA系统中的应用门槛。其核心优势在于将复杂的SRIO协议交互封装为简单的FIFO接口，支持多种传输模式，适配高速实时处理场景的需求。

工程师在实际应用中，需重点关注接口时序、ID配置、数据长度匹配、链路状态检测等关键环节，并结合仿真工具与测试实例验证系统功能。通过合理配置模块参数与传输模式，可实现高效、可靠的高速数据传输，为FPGA-based实时处理系统提供强有力的互连支撑。
