一、基础架构

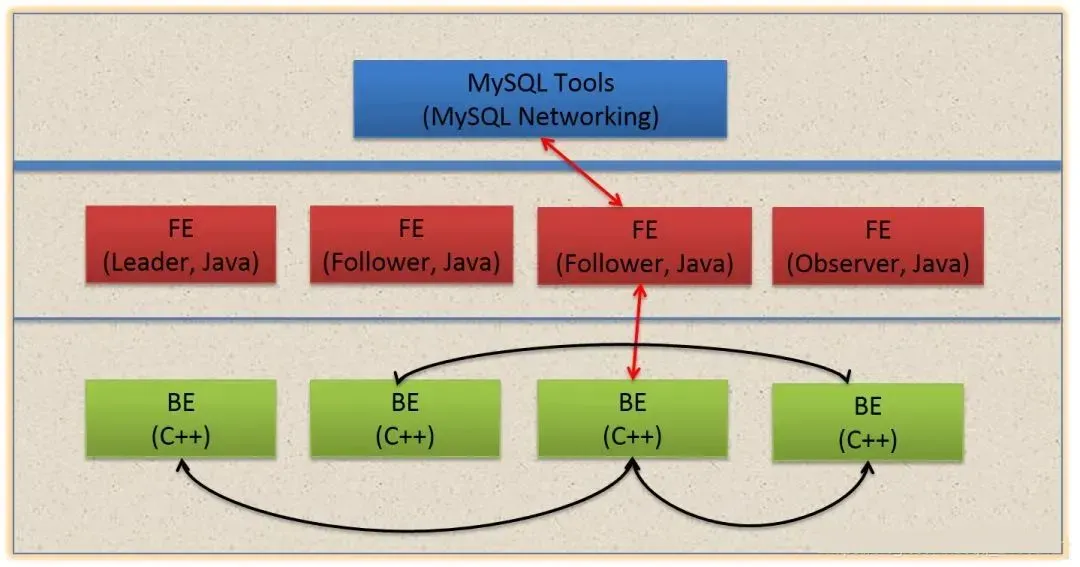

1.1 整体架构

• FE：负责存储和维护元数据、接收查询请求、生成查询计划、调度查询执行、返回查询结果

• • Leader：从 Follower 中选举产生，负责元数据的写操作
  • Follower：参与选举，3 个 Follower 可保证元数据高可用
  • Observer：不参与选举，用于扩展查询请求的接收能力

各个FE之间通过BerkeleyDB Java Edition(bdbje)进行leader选举，数据同步等工作。

Follower通过选举，其中一个Follower成为leader节点，负责元数据的写入操作。当leader节点宕机后，其他Follower节点会重新选举出一个leader，保证服务的高可用。

• BE：负责物理数据的存储和计算，依赖FE生成的查询计划，分布式地执行查询

• • 执行 FE 下发的查询计划
  • 数据默认三副本，分布在不同 Host 的 BE 上
  • 保证数据可靠性和查询负载均衡

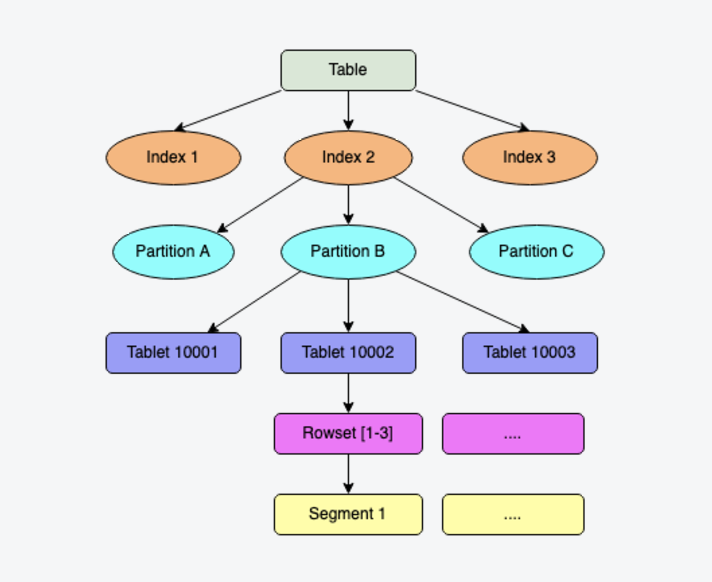

1.2 存储层级结构

Doris 的数据存储采用多级划分，从上到下依次为：

层级	说明	特点
Index	物化视图/RollUp 表	与主表同步写入，可用于上卷和调整 Key 顺序
Partition	分区，通常按时间划分	逻辑最小管理单元，数据导入/删除以此为单位
Tablet	分桶，按指定列 Hash 分桶	物理最小存储单元，数据移动/复制以此为单位
Rowset	单次导入的数据集合	采用 Merge-On-Read 方式读取
Segment	Rowset 内的文件单元	写入完成后保证有序

1.3 分区与分桶

分区（Partition）和分桶（Bucket/Tablet）是 Doris 数据分布的核心机制，直接影响查询性能和数据管理。

分区（Partition）

分区是逻辑上的数据划分，通常按时间维度划分：

• 分区方式：Range 分区（按范围）、List 分区（按枚举值）

• 典型场景：按天/月分区，如 p20231201、p20231202

• 管理单元：数据导入、删除、过期清理都以分区为单位

• 查询优化：分区裁剪，查询时只扫描相关分区

示例：按天 Range 分区
PARTITION BY RANGE(event_date) (
PARTITION p20231201 VALUES LESS THAN ('2023-12-02'),
PARTITION p20231202 VALUES LESS THAN ('2023-12-03')
)

分桶（Bucket/Tablet）

分桶是物理上的数据划分，每个分区内按分桶列 Hash 分散数据：

• 分桶方式：Hash 分桶（按指定列）、Random 分桶（随机分布）

• 物理单元：每个 Bucket 对应一个 Tablet，是数据存储、移动、复制的最小单元

• 副本分布：每个 Tablet 默认 3 副本，分布在不同 BE 节点

• 查询优化：分桶裁剪，点查时只访问对应 Tablet

示例：按 user_id Hash 分 16 桶

DISTRIBUTED BY HASH(user_id) BUCKETS 16

数据分布策略

分桶只是决定数据属于哪个tablet。doris均衡策略会把tablet的副本分散到不同的BE。

1. 分桶：数据 → Tablet
─────────────────────────
Hash(分桶键) % 分桶数 = Tablet ID

例：3 个分桶
数据1 → Hash % 3 = 0 → Tablet_0
数据2 → Hash % 3 = 1 → Tablet_1
数据3 → Hash % 3 = 2 → Tablet_2


2. Tablet 分配：Tablet → BE
─────────────────────────
Tablet_0 → BE1, BE2, BE3 (3副本)
Tablet_1 → BE2, BE3, BE4 (3副本)
Tablet_2 → BE3, BE4, BE5 (3副本)

每个 Tablet 的副本会分散到不同 BE

分区分桶选择原则

维度	选择建议	原因
分区列	选择时间列或有明确范围的列	便于数据生命周期管理和分区裁剪
分桶列	选择高基数 + 查询高频 + 分布均匀的列	兼顾数据均匀和查询优化
分桶数	单个 Tablet 1GB-3GB 为宜	太少并发度低，太多元数据开销大

分桶策略选择

Doris 支持 Hash 分桶和 Random 分桶，选择时需权衡：

分桶方式	数据分布	分桶裁剪	特殊优化
Random	均匀	❌ 永远无法裁剪	❌ 无法 Colocate / 本地去重
Hash(低基数列)	倾斜严重	✅ 可裁剪但单桶过大	热点写入，并行度受限
Hash(高基数列)	均匀	✅ 可裁剪	✅ Colocate Join / 本地去重

高基数 vs 低基数

基数（Cardinality） 指一列中唯一值的数量：

• 高基数：user_id、zg_id 等值几乎不重复，分布均匀

• 低基数：event_id、platform 等，值很少，容易倾斜

• 注意：event_id 虽然在某些应用有几千种，但热点事件（如 page_view）占 30%+ 数据，本质是低基数

案例：埋点事件表分桶选择

典型查询：统计某事件的日活/月活

SELECT COUNT(DISTINCT user_id) FROM events

WHERE day BETWEEN ... AND event_name = 'purchase'

分桶列	问题	结果
HASH(event_id)	page_view 占 30% 数据	❌ 数据倾斜，单桶成瓶颈
Random	分布均匀	⚠️ COUNT DISTINCT 需全局 Shuffle
HASH(zg_id) ✅	分布均匀 + 高基数	✅ 本地去重，无需 Shuffle

结论：埋点场景选 HASH(zg_id) 最优，兼顾分布均匀、本地去重、Colocate Join。

Colocate Join

如果两张表按相同的列、相同的分桶数分桶，并指定相同的 Colocate Group，则 Join 时数据无需 Shuffle。

建表示例：

-- 事件表

CREATE TABLE events (...)

DISTRIBUTED BY HASH(zg_id) BUCKETS 8

PROPERTIES ("colocate_with" = "user_group");

-- 用户表

CREATE TABLE users (...)

DISTRIBUTED BY HASH(zg_id) BUCKETS 8

PROPERTIES ("colocate_with" = "user_group");

Join 对比：

Join 方式	网络开销	说明
Shuffle Join	T(左表) + T(右表)	两表都要按 Join 列重新分发
Colocate Join	0	数据本地 Join，相同 zg_id一定在同一 BE

Colocate 使用条件：

• 相同分桶列（都是 HASH(zg_id)）

• 相同分桶数（都是 8 个桶）

• 相同 Colocate Group（colocate_with = 同一个组名）

• Random 分桶无法使用 Colocate Join

1.4 表模型与写入原理

Doris 支持三种表模型，核心原理：数据都是追加写入，不会原地更新。

Duplicate（明细模型）

数据原样追加存储，不去重不聚合。写入最快，存储占用最大。

-- Duplicate Key 仅排序，加速范围查询
CREATE TABLE logs (
    timestamp DATETIME,
    user_id INT,
    action STRING
) DUPLICATE KEY(timestamp)
DISTRIBUTED BY HASH(user_id);

Aggregate（聚合模型）

相同 Key 按聚合函数合并（SUM/MAX/MIN 等）。存储最省，但无法查明细。

-- Aggregate Key 排序 + 聚合，pv 自动求和
CREATE TABLE pv_stats (
    date DATE,
    page STRING,
    pv BIGINT SUM,
    uv BIGINT REPLACE
) AGGREGATE KEY(date, page)
DISTRIBUTED BY HASH(page);

Unique（唯一模型）

支持主键更新，有两种实现：

• MoR：查询时排序去重，写快读慢
• MoW（2.0 默认）：写入时 Bitmap 标记旧版本，查询时 O(1) 跳过，写稍微慢读快

-- Unique Key 排序 + 去重，相同 user_id 保留最新
CREATE TABLE users (
    user_id INT,
    name STRING,
    age INT
) UNIQUE KEY(user_id)
DISTRIBUTED BY HASH(user_id)
PROPERTIES (
    "enable_unique_key_merge_on_write" = "true"  -- 开启 MoW，默认已开启
);

key对比

Key 类型	作用	说明
Duplicate Key	仅排序	数据按 Key 排序存储，加速范围查询，不去重
Aggregate Key	排序 + 聚合	相同 Key 的数据按聚合函数合并
Unique Key	排序 + 去重	相同 Key 只保留最新一条

三种模型对比

模型	写入行为	查询行为	适用场景
Duplicate	直接追加	直接返回	日志、明细数据
Aggregate	Memtable 预聚合	Merge-On-Read 聚合	指标汇总、PV/UV
Unique MoR	追加，保留所有版本	排序去重取最新	写多读少
Unique MoW	追加 + Delete Bitmap 标记	跳过标记行	写少读多

Delete Bitmap 原理示例：

Delete Bitmap 本质是一个bit数组，每个rowset对应一个bigmap，第 N 位表示第 N 行是否被删除，查询时按位检查跳过删除行。bitmap结构如下：

Bitmap 本质是一个 bit 数组，每个 bit 对应一行数据：

Rowset1 有 5 行数据:
┌─────────────────────────────────────┐
│ row0: user_id=1, value=A            │
│ row1: user_id=2, value=X            │
│ row2: user_id=3, value=Y            │
│ row3: user_id=4, value=Z            │
│ row4: user_id=5, value=W            │
└─────────────────────────────────────┘

对应的 Delete Bitmap (每行 1 bit):
┌───┬───┬───┬───┬───┐
│ 0 │ 1 │ 2 │ 3 │ 4 │  ← 行号
├───┼───┼───┼───┼───┤
│ 1 │ 0 │ 0 │ 1 │ 0 │  ← 0=有效, 1=已删除
└───┴───┴───┴───┴───┘

表示: row0 和 row3 被删除

初始状态 - 第一次写入:
═══════════════════════════════════════════════════════
Rowset1: [row0: id=1,v=A] [row1: id=2,v=X] [row2: id=3,v=Y]
Bitmap1: [    0         ] [    0         ] [    0         ]
         (有效)           (有效)           (有效)


第二次写入 - 更新 id=1 和 id=3:
═══════════════════════════════════════════════════════
Rowset1: [row0: id=1,v=A] [row1: id=2,v=X] [row2: id=3,v=Y]
Bitmap1: [    1         ] [    0         ] [    1         ]  ← 标记旧版本
         (删除)           (有效)           (删除)

Rowset2: [row0: id=1,v=B] [row1: id=3,v=Z]  ← 新版本
Bitmap2: [    0         ] [    0         ]
         (有效)           (有效)


查询时:
═══════════════════════════════════════════════════════
扫描 Rowset1:
  row0 → Bitmap1[0]=1 → 跳过
  row1 → Bitmap1[1]=0 → 返回 (id=2, v=X)
  row2 → Bitmap1[2]=1 → 跳过

扫描 Rowset2:
  row0 → Bitmap2[0]=0 → 返回 (id=1, v=B)
  row1 → Bitmap2[1]=0 → 返回 (id=3, v=Z)

最终结果: [(1,B), (2,X), (3,Z)]

二、streamload写入原理

Stream Load 通过 HTTP 协议将本地文件或数据流导入 Doris，是同步导入方式，保证原子性：要么全部成功，要么全部失败。适合 10GB 以下文件导入。

2.1 导入基础流程

1. Client 向 FE 提交 Stream Load 导入作业请求
2. FE 会轮询选择一台 BE 作为 Coordinator 节点，负责导入作业调度，然后返回给 Client 一个 HTTP 重定向
3. Client 连接 Coordinator BE 节点，提交导入请求
4. Coordinator BE 会分发数据给相应 BE 节点，导入完成后会返回导入结果给 Client
5. Client 也可以直接通过指定 BE 节点作为 Coordinator，直接分发导入作业

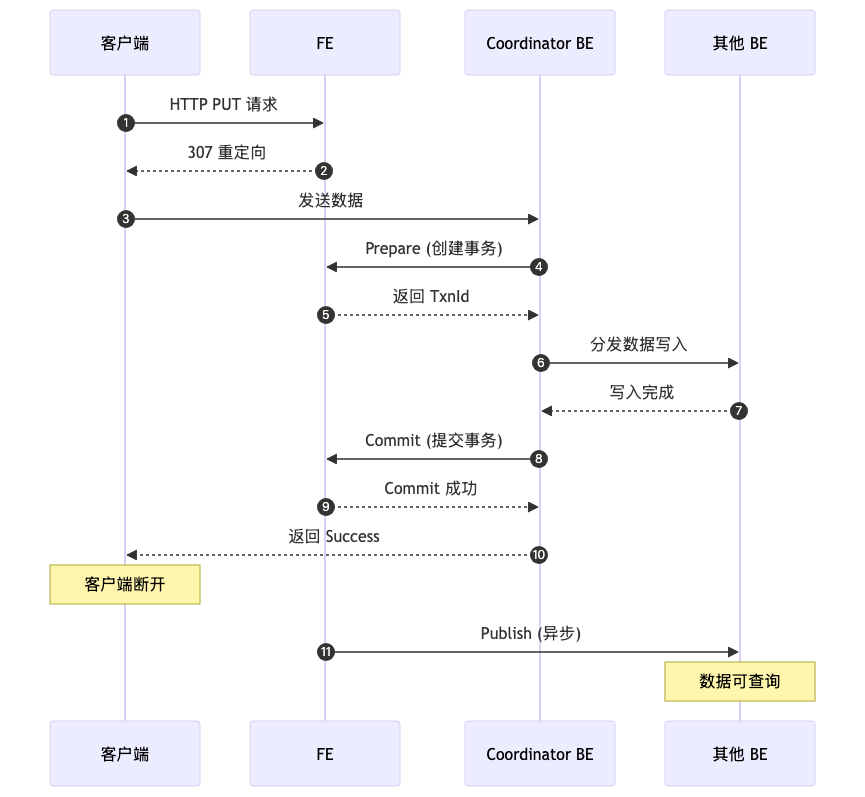

2.2 事务机制（2PC）

Stream Load 采用两阶段提交(2PC)保证原子性：

阶段	核心动作	失败处理
Prepare	创建事务，为每个 Tablet 创建 DeltaWriter	回滚事务
写入	按分桶列分发数据，写入 Memtable，刷盘成 Segment	超半数副本失败则回滚
Commit	创建 Rowset，提交事务，返回客户端成功	回滚事务
Publish	异步标记 Rowset 可见，数据可查	重试直到成功

关键点：

• Prepare + 写入：对应 2PC 的第一阶段，数据写入但未提交
• Commit：对应 2PC 的第二阶段，协调者确认所有参与者都准备好后提交
• Publish：Doris 特有，异步让数据可见，不影响事务一致性

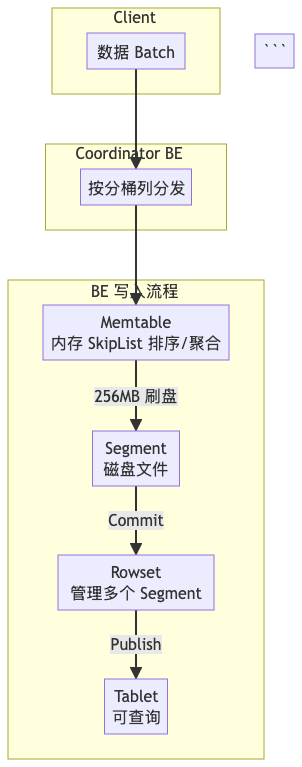

2.3 BE写入细节

组件	说明
Memtable	内存中的 SkipList 结构，负责排序；Aggregate 模型会预聚合，Duplicate 模型仅排序
Segment	Memtable 达到 256MB 后刷盘生成的有序文件
Rowset	一次导入产生的所有 Segment 集合，Commit 时创建
Tablet	数据分片，Publish 后 Rowset 加入 Tablet，数据可查询

2.4 写入调优

针对高频导入场景，可通过以下参数优化写入性能：

FE 配置（fe.conf）

参数	建议值	说明
enable_single_replica_load	true	单副本导入，数据只写一个副本，其他副本通过 Clone 同步，减少写入压力
enable_round_robin_create_tablet	true	轮询方式创建 Tablet，使 Tablet 在 BE 间分布更均匀
tablet_rebalancer_type	partition	按分区粒度进行 Tablet 均衡，比默认的 BeLoad 策略更精细
max_running_txn_num_per_db	10000	单 DB 最大并发事务数，高频导入时需调大
streaming_label_keep_max_second	300	StreamLoad Label 保留时间（秒），减少 FE 内存占用
label_clean_interval_second	300	Label 清理间隔（秒），配合上面参数加速清理

BE 配置（be.conf）

参数	建议值	说明
write_buffer_size	1073741824	Memtable 大小（1GB），增大可减少 Flush 次数
max_tablet_version_num	20000	单 Tablet 最大版本数，防止高频写入触发限流
max_cumu_compaction_threads	CPU 核数一半	Cumulative Compaction 线程数，加速版本合并
enable_single_replica_load	true	BE 侧单副本导入开关，需与 FE 配合开启
streaming_load_json_max_mb	250	StreamLoad JSON 格式单次最大数据量（MB）
