一、设计背景与核心原理

在日常生活与工作中，时钟与闹钟是不可或缺的时间管理工具。传统机械时钟存在计时精度低、功能单一的问题，普通电子闹钟也多仅具备基础闹铃功能，难以满足用户对时间显示多样性、闹钟模式个性化的需求。基于 51 单片机的多功能时钟闹钟系统，以 51 单片机为控制核心，结合定时器计时、数码管 / 液晶显示、按键交互与声光报警技术，实现精准计时、多模式闹钟、时间校准、整点报时等功能，既解决了传统时钟的痛点，又具备成本低、扩展性强的特点，适合家庭、宿舍、办公桌面等场景使用。
该系统核心原理围绕 “定时器中断计时 + 单片机逻辑控制” 展开。51 单片机内置定时器（如 Timer0、Timer1），通过对系统时钟（常用 11.0592MHz）分频计数，产生稳定的定时中断信号：将定时器设为 16 位定时模式，12 分频后计数频率为 921.6kHz，定时 10ms 需计数 9216 次，定时器初值设为 65536-9216=56320（0xDC00）。每触发 100 次 10ms 中断，累计时间为 1 秒，单片机更新秒计数；秒计数满 60 则分计数加 1 并重置秒计数，分计数满 60 则时计数加 1 并重置分计数，时计数采用 24/12 小时制切换，满 24 或 12 时重置，实现时钟计时功能。
闹钟功能通过 “时间比对 + 触发报警” 实现：用户预设闹钟时间并存储，单片机实时将当前时间与闹钟时间比对，若两者一致，立即驱动蜂鸣器与 LED 灯启动声光报警；同时支持多组闹钟设置（如 2 组）、贪睡模式（报警后按下贪睡键，5 分钟后再次报警），满足不同场景的提醒需求；整点报时功能则在每小时 0 分 0 秒时，触发蜂鸣器短鸣，提示当前整点时间。

二、硬件选型与功能实现

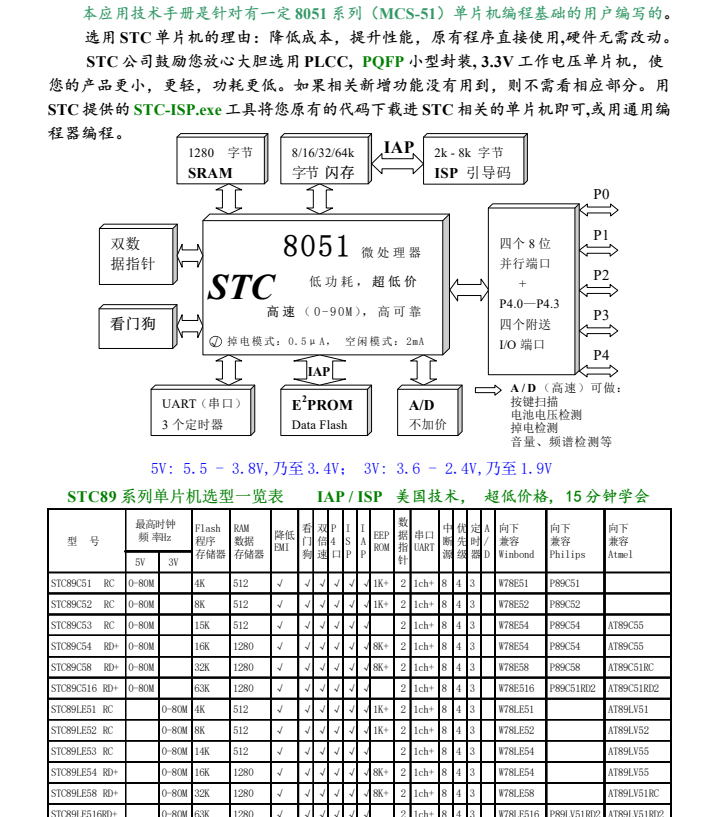

系统硬件由控制模块、显示模块、按键模块、报警模块及电源模块组成，选型需兼顾计时精度、显示效果与操作便捷性。控制模块选用 AT89C52 单片机，作为核心处理单元，其内置 8KB Flash 存储器、512B 数据存储器，32 个通用 I/O 口可满足定时器配置、按键检测、显示驱动等需求，且开发门槛低，适配 Keil C51 开发工具，便于程序编写与调试。
显示模块选用 6 位共阴极数码管（如 SM410561K），用于显示时间 “时：分: 秒”，通过动态扫描方式降低 I/O 口占用：8 个段选引脚（a-g、dp）连接单片机 I/O 口，控制显示数字的笔画，4 个（扩展至 6 个）位选引脚通过 PNP 三极管（S8550）连接单片机，控制点亮的数码管，利用人眼视觉暂留效应，每秒刷新 50 次以上，实现时间的连续清晰显示；也可选用 LCD1602 液晶显示屏，支持字符显示，能同时显示时间、闹钟状态（如 “Alarm1: 07:30”）与当前模式（如 “12H Mode”），提升显示信息量。
按键模块设置 5 个功能按键，分别为 “模式切换”“调时”“调分”“确认”“贪睡 / 取消”，采用独立按键设计：按键一端接地，另一端通过 10kΩ 上拉电阻连接单片机 I/O 口，未按下时 I/O 口为高电平，按下时为低电平。“模式切换” 键用于切换正常显示、时间校准、闹钟设置模式；“调时”“调分” 键在设置模式下，调整时 / 分计数（每按一次加 1，满量程重置）；“确认” 键保存设置并退出设置模式；“贪睡 / 取消” 键在闹钟报警时，按下则停止报警或启动贪睡模式。
报警模块由蜂鸣器与 2 个 LED 灯（红色、绿色）组成：蜂鸣器通过 NPN 三极管（S9013）连接单片机 I/O 口，三极管放大电流，确保蜂鸣器音量足够；红色 LED 灯用于闹钟报警指示，绿色 LED 灯用于整点报时指示。闹钟触发时，蜂鸣器持续发声，红色 LED 灯闪烁；整点报时则蜂鸣器短鸣 2 声，绿色 LED 灯亮 1 秒；电源模块选用 5V 直流电源适配器，通过 AMS1117-5V 稳压芯片稳定供电，避免电压波动影响计时精度，同时支持 USB 供电，提升使用灵活性。
功能实现流程：系统上电后，单片机初始化定时器（Timer0）、I/O 口、显示模块，设置默认时间（00:00:00）、12 小时制、闹钟 1 默认时间（07:00）且关闭状态，数码管显示初始时间；进入正常计时模式，定时器每 10ms 中断一次，累计更新秒、分、时计数，数码管实时刷新时间；按下 “模式切换” 键，进入时间校准模式，定时器暂停，通过 “调时”“调分” 键调整当前时间，按下 “确认” 键保存并恢复计时；再次按下 “模式切换” 键，进入闹钟设置模式，选择闹钟 1/2，调整预设时间，按下 “确认” 键保存并开启闹钟；当前时间与闹钟时间一致时，蜂鸣器与红色 LED 灯启动报警，按下 “贪睡 / 取消” 键，若开启贪睡模式则 5 分钟后再次报警，否则停止报警；每小时 0 分 0 秒时，蜂鸣器短鸣，绿色 LED 灯闪烁，完成整点报时。

三、软件设计与调试优化

软件设计采用模块化编程思想，分为主程序、定时器中断服务程序、显示驱动程序、按键处理程序及报警控制程序，各模块功能独立，降低开发复杂度，便于后续维护与功能扩展。主程序负责系统初始化，之后进入无限循环，循环中调用按键扫描程序与显示更新程序，根据用户操作切换工作模式，确保系统响应及时、逻辑清晰。
定时器中断服务程序是计时核心，Timer0 中断服务程序中，每中断一次（10ms）则中断次数计数器加 1，计数满 100 时（1 秒），秒计数加 1，同时重置中断次数计数器；更新秒、分、时计数时，需判断是否满量程（秒 / 分满 60，时满 12/24），满量程则进位并重置当前计数；同时在中断服务程序中添加时间比对逻辑，实时比较当前时间与闹钟时间，若一致则设置报警标志。
显示驱动程序分为数码管动态扫描与 LCD 显示：数码管程序预先定义共阴极段码表（0x3F,0x06,0x5B…），根据当前时、分、秒数据，拆分每一位数字（如 “12 时” 拆分为 “1” 和 “2”），通过位选引脚依次点亮 6 位数码管，段选引脚输出对应段码，每秒刷新 100 次，避免显示闪烁；LCD1602 程序则通过发送指令与数据，控制显示位置与内容，如第一行显示 “Time: 10:25:30”，第二行显示 “Alarm1: 07:00 On”。
按键处理程序采用软件消抖算法，检测到按键电平变化后，延时 10ms 再次检测，确认按键稳定后执行对应功能，避免机械抖动导致的误触发；同时添加按键优先级处理，“贪睡 / 取消” 键优先级最高，报警时按下可立即响应，其他按键在设置模式下生效，防止正常计时时的误操作。
调试优化需针对计时精度与功能稳定性：若计时存在误差（如 1 分钟快 / 慢 1 秒），需重新校准定时器初值，根据实际系统时钟频率微调（如系统时钟为 12MHz 时，定时 10ms 初值为 0xB1E0）；若数码管显示乱码，检查段码表是否与数码管类型（共阴 / 共阳）匹配、位选与段选引脚连接是否正确；若闹钟不触发，需检查时间比对逻辑，确保时、分、秒逐位比对无遗漏；软件上可添加掉电记忆功能，通过外接 EEPROM 模块（如 AT24C02）存储当前时间与闹钟设置，断电后重新上电可恢复之前的设置，提升系统实用性；此外，优化贪睡模式逻辑，设置 3 次贪睡上限，避免无限次贪睡影响使用。

四、结语

基于 51 单片机的多功能时钟闹钟系统，以 AT89C52 单片机为控制核心，结合定时器中断计时、数码管 / LCD 显示、按键交互与声光报警，实现了精准计时、多组闹钟、整点报时、时间校准等功能，解决了传统时钟功能单一、精度低的问题，具备成本低、操作便捷、扩展性强的优势，适合日常时间管理场景，同时为 51 单片机嵌入式系统学习提供了典型案例，帮助开发者掌握定时器应用、动态扫描显示、按键处理等核心技术。
系统仍有改进空间：当前显示仅支持数字 / 字符，可添加 LCD12864 显示屏，实现时间曲线、闹钟图标等图形化显示；可集成蓝牙模块（如 HC-05），通过手机 APP 远程设置时间与闹钟，实现远程提醒；针对夜间使用，可添加光敏传感器（如 BH1750），根据环境光照自动调节显示亮度，避免强光刺眼；未来，随着物联网技术的发展，还可将系统与智能家居联动，闹钟触发时同步开启窗帘、灯光，提升生活智能化体验，推动时钟闹钟向多功能、智能化方向发展。
