一·所需材料

​​​​​​​

Arduino Uno控制器：1块
四位共阴数码管：1个（关键点：讲义教程多为共阳，如果你手头的是共阴，必须修改代码逻辑！）
按键开关：1个
10kΩ 电阻：1个（下拉电阻）
面包板及跳线：若干

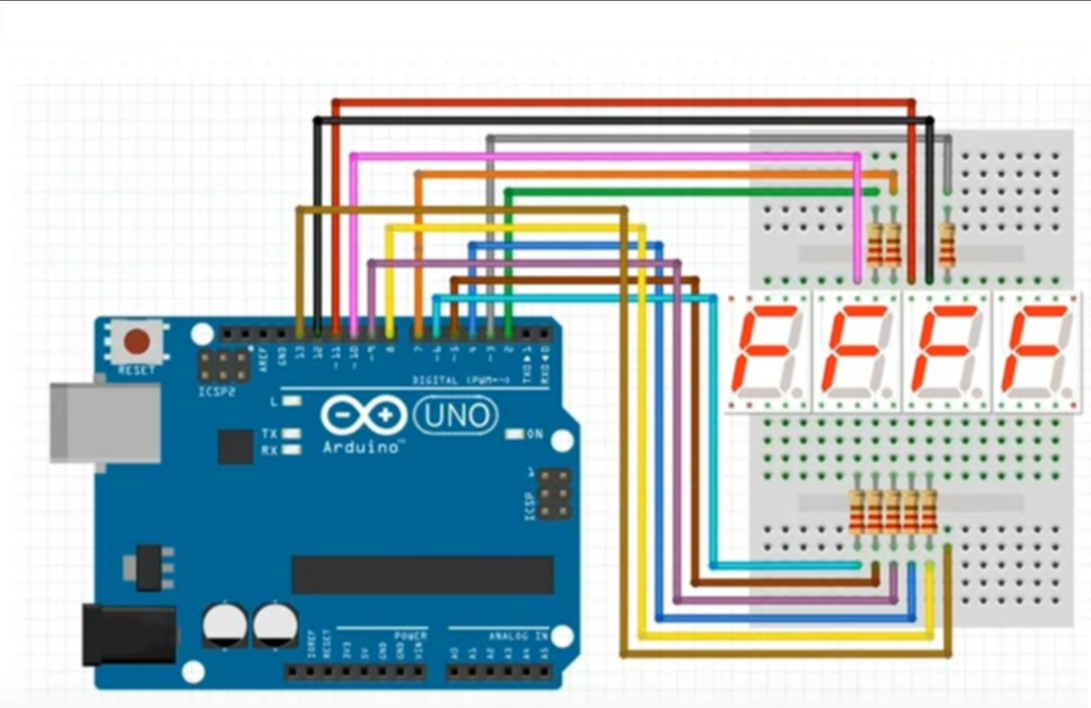

二·接线图

三·代码​​​​​​​

​
/*
 * 项目名称：Arduino四位数码管计时系统 (初代共阴极版)
 * 硬件配置：
 * - 段选 A-H: D2-D9
 * - 位选 COM1-4: D10-D13
 * - 按键: D1
 * 状态：存在阻塞Bug
 * 说明：按住按键不放时，数码管会熄灭
 */

// 按键定义
#define KEY_PIN 1

// 数码管段选引脚 (a, b, c, d, e, f, g, dp) -> (2, 3, 4, 5, 6, 7, 8, 9)
int ledPins[] = {2, 3, 4, 5, 6, 7, 8, 9};

// 数码管位选引脚 (千, 百, 十, 个) -> (COM1, COM2, COM3, COM4) -> (10, 11, 12, 13)
int segPins[] = {10, 11, 12, 13};

// 共阴极段码表 (0-9)
// 1(HIGH) 亮
const unsigned char DuanMa[10] = {
  0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f
};

unsigned char displayTemp[4];
bool countEnable = false;
int currentNumber = 0;

// 按键状态记录
bool lastKeyState = LOW;
bool currentKeyState = LOW;

void setup() {
  // 初始化段选
  for (int i = 0; i < 8; i++) pinMode(ledPins[i], OUTPUT);

  // 初始化位选
  for (int i = 0; i < 4; i++) {
    pinMode(segPins[i], OUTPUT);
    digitalWrite(segPins[i], HIGH); // 共阴初始关闭
  }

  pinMode(KEY_PIN, INPUT);
  updateDisplayBuffer(0);
}

// ❌ 存在问题的按键处理函数
void handleKeyPress() {
  currentKeyState = digitalRead(KEY_PIN);

  // 检测按下瞬间
  if (currentKeyState == HIGH && lastKeyState == LOW) {
    delay(20); // 阻塞1：延时消抖

    // 再次确认
    if (digitalRead(KEY_PIN) == HIGH) {
      countEnable = !countEnable;

      // ☠️ 阻塞2：死循环等待按键松开
      // 只要你不松手，程序就永远卡在这里，回不到 loop()
      while(digitalRead(KEY_PIN) == HIGH);
    }
  }
  lastKeyState = currentKeyState;
}

void loop() {
  // 1. 处理按键
  handleKeyPress();

  // 2. 计时逻辑
  static unsigned long lastTimerTime = 0;
  if(countEnable && millis() - lastTimerTime >= 1000) {
    lastTimerTime = millis();
    currentNumber = (currentNumber + 1) % 10000;
    updateDisplayBuffer(currentNumber);
  }

  // 3. 动态扫描
  // 如果 handleKeyPress 卡住了，这里就不会执行 -> 数码管熄灭
  refreshDisplay();
}

void updateDisplayBuffer(int num) {
  displayTemp[0] = DuanMa[num / 1000];
  displayTemp[1] = DuanMa[(num % 1000) / 100];
  displayTemp[2] = DuanMa[(num % 100) / 10];
  displayTemp[3] = DuanMa[num % 10];
}

void refreshDisplay() {
  static unsigned long lastScanTime = 0;
  static int currentDigit = 0;
  if(millis() - lastScanTime >= 3) {
    lastScanTime = millis();

    // 消影
    for(int i=0; i<8; i++) digitalWrite(ledPins[i], LOW);
    digitalWrite(segPins[currentDigit], HIGH); // 关位选

    currentDigit = (currentDigit + 1) % 4;

    digitalWrite(segPins[currentDigit], LOW); // 开新位选
    for(int i=0; i<8; i++) digitalWrite(ledPins[i], bitRead(displayTemp[currentDigit], i));
  }
}

​

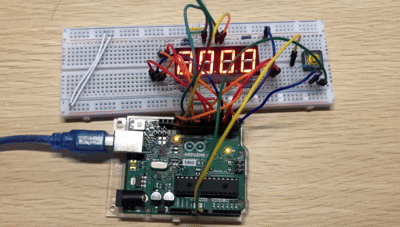

四·实物效果

图

五·拓展

for 循环最常用，但理解 while 和 do...while 的执行流程同样重要。

以上为for循环

​
for(int ledpin = 0; ledpin < ledCount; ledpin++) {
    pinMode(ledPins[ledpin], OUTPUT);
}

​

改为while循环便是：

​
int ledpin = 0;
while(ledpin < ledCount) {
    pinMode(ledPins[ledpin], OUTPUT);
    ledpin++;
}

​

但如果是do...while的话

int ledpin = 0;
do {
    pinMode(ledPins[ledpin], OUTPUT);
    ledpin++;
} while(ledpin < ledCount);

以上不同语句的代码各有优势，

for循环

· 优势：最适合已知循环次数的场景
· 特点：将初始化、条件判断、迭代更新集中在一行，结构紧凑
· 典型场景：遍历数组、固定次数的计算

while循环

· 优势：最适合“先判断后执行”的逻辑
· 特点：条件检查在前，可能一次都不执行
· 典型场景：读取输入直到特定值、条件驱动的循环

do...while循环

· 优势：确保至少执行一次
· 特点：先执行循环体，后检查条件
· 典型场景：菜单显示、至少需要执行一次的操作

选择建议：

· 明确次数 → 用for
· 条件先行 → 用while
· 至少一次 → 用do...while
