一、基本介绍

项目名：基于stm32的室内有毒有害气体监测设计
项目编号：mcuclub-dz-1161
单片机类型：STM32F103C8T6
具体功能：
1、通过MQ-5检测天然气或煤气值，超过设置最大值进行声光报警，并开启风扇
2、通过MQ-7检测CO值，超过设置最大值进行声光报警，并开启风扇
3、通过MS1100检测甲醛值，超过设置最大值进行声光报警，并开启风扇
4、通过MQ-135检测甲苯值，超过设置最大值进行声光报警，并开启风扇器
5、通过SGP30检测TVOC值及CO2值，超过设置最大值进行声光报警，并开启风扇
6、通过GP2Y10监测当前环境中的粉尘弄浓度，超过设置最大值进行声光报警，并开启风扇
6、通过按键设置各上限值，可以手动控制风扇、切换模式、切换显示界面
7、通过显示屏显示数据、显示空气质量：优、良、轻度污染、中度污染、重度污染

二、资料总览

实物资料

三、32单片机部分资料展示

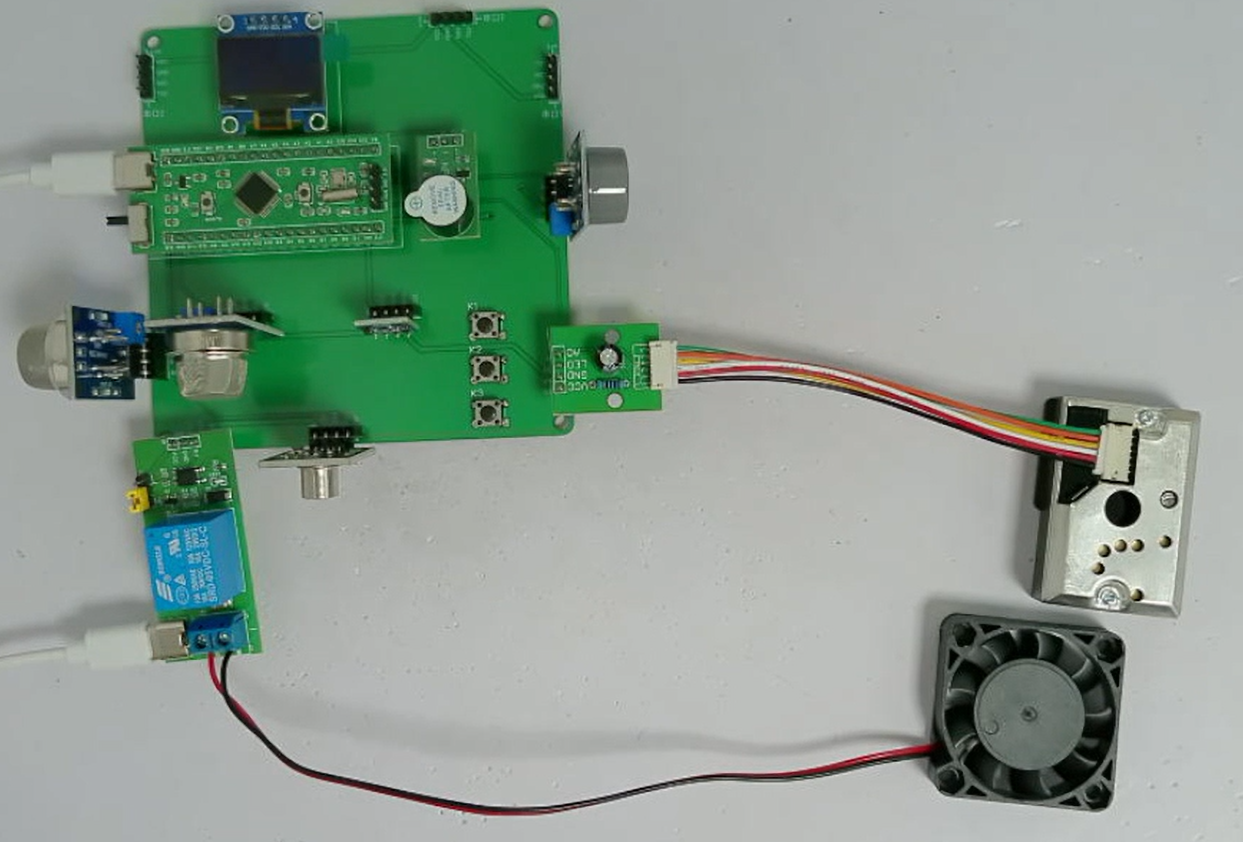

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

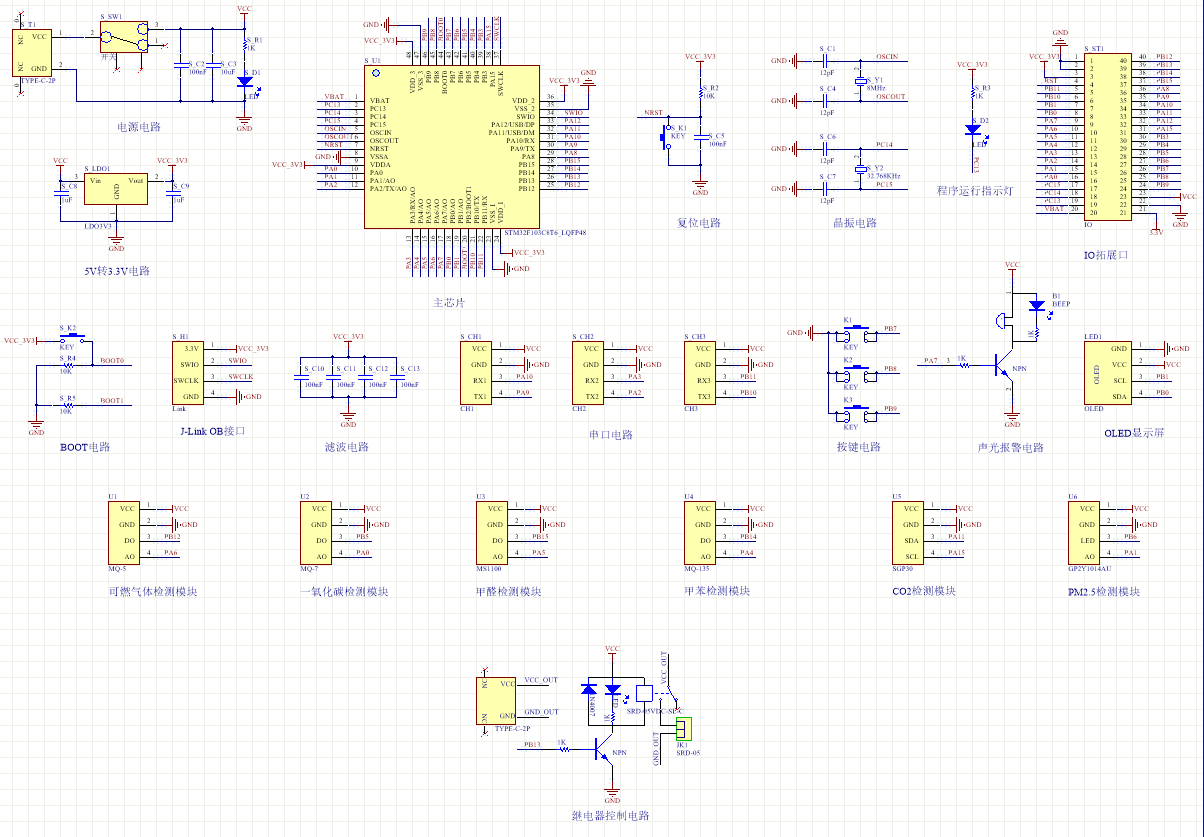

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

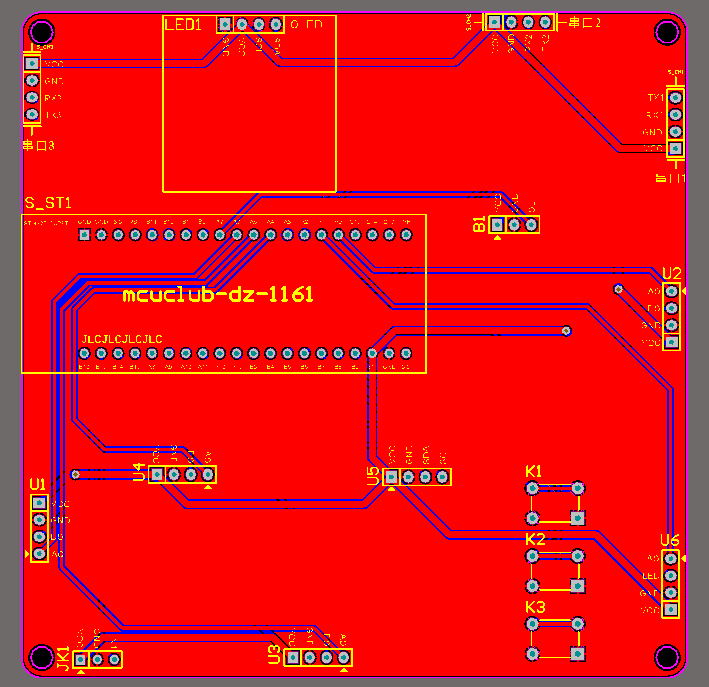

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

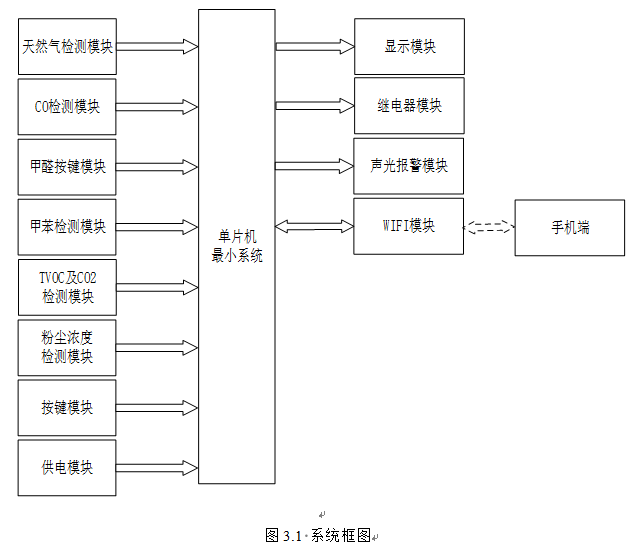

四、系统框图

绘制软件：VISIO
本设计以STM32F103c8t6单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了STM32F103c8t6单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
输入由八部分组成，第一部分是天然气检测模块，通过该模块检测当前环境的天然气，第二部分是CO检测模块，通过该模块检测当前环境的CO值；第三部分是甲醛检测模块，通过该模块检测甲醛值；第四部分是甲苯值，通过该模块获取当前环境的甲苯值；第五部分是CO2及TVOC检测模块，该模块可同时检测当前环境的TVOC和CO2值；第六部分是粉尘检测模块，通过该模块检测当前环境的粉尘含量；第七部分是按键模块，通过该模块可以切换界面、设置数值、切换工作模式等；第八部分是供电模块，通过该模块可给整个系统进行供电。
输出由三部分组成，第一部分是显示模块，通过该模块可以显示实时监测的数据以及用来设置阈值；第二部分是继电器模块，通过继电器控制设备的开启和关闭；第三部分是声光报警模块，当监测值超出设置的阈值时进行声光报警。
具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：定时器中断回调函数
传参值：无
返回值：无
**********************************/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	static uint32_t time_1ms_count = 0;

	if(htim->Instance == htim1.Instance)		//定时器1触发中断
	{
		time_1ms_count++;
		if(time_1ms_count >= 10)							//10ms计时
		{
			time_1ms_count = 0;
			flag_time_10ms = 1;
		}
	}
}
