1. 导入元器件

  LTspice内部自带的库存虽然可以满足大部分构建需求，但是对于实际的搭建来说，会用到功能更为独特的元器件，下面将介绍如何将库外的元器件导入LTspice

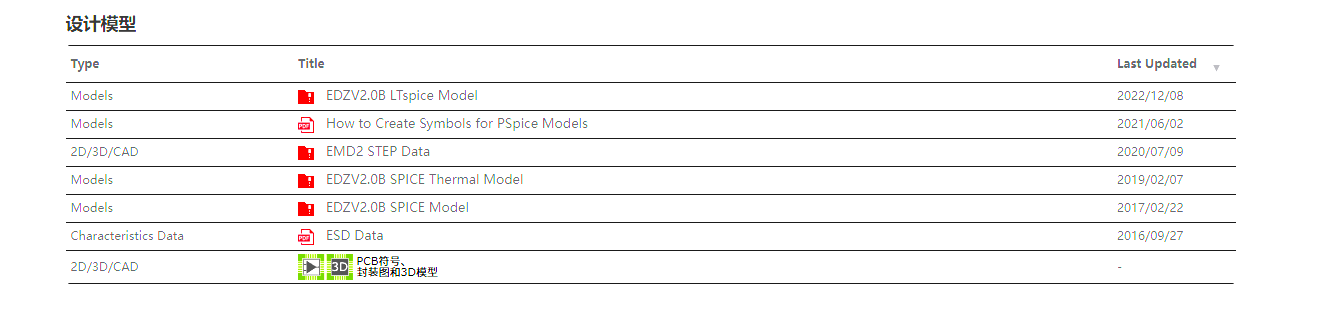

当我们想用到特殊的元器件时，比如任意一种齐纳二极管、稳压器，那么我们首先要在一个靠谱的网站上，这里推荐ROHM、Diodes，WEBENCH上搜索找到该元器件

下载modes至一个自建文件夹

解压至当前文件夹并用ltspice打开

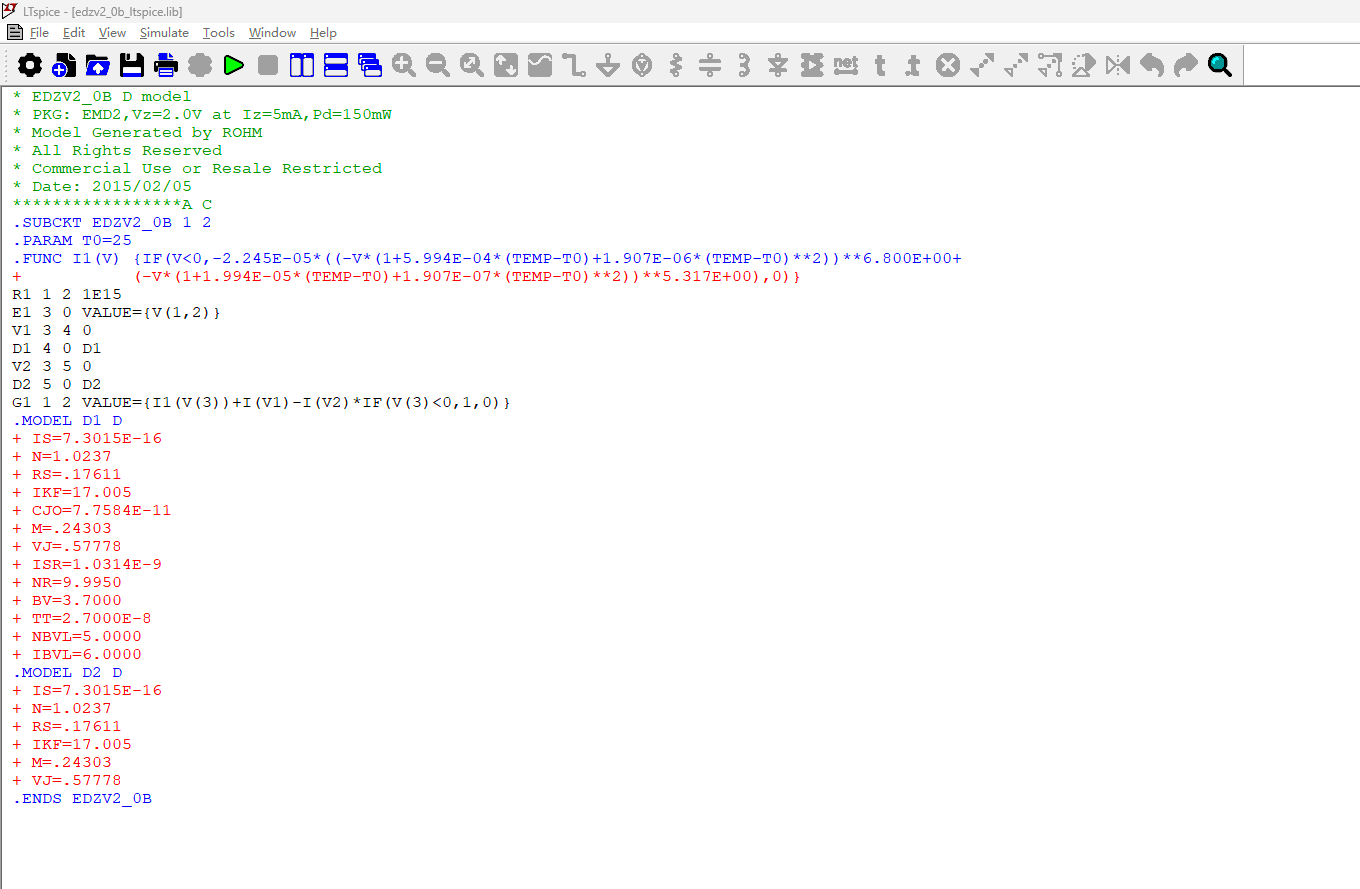

如图，绿色字体为注释，在第一行蓝色字体中选中你下载的元器件的名字，右键点击Creat Symbol

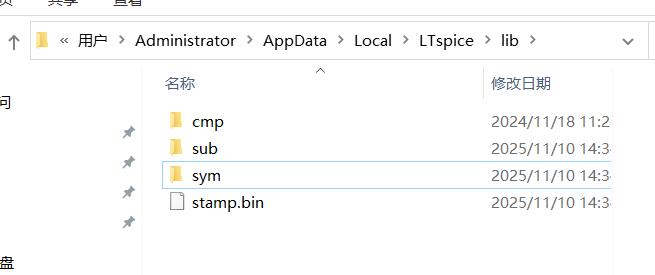

得到的.asy文件按照上图指引放入sym文件夹

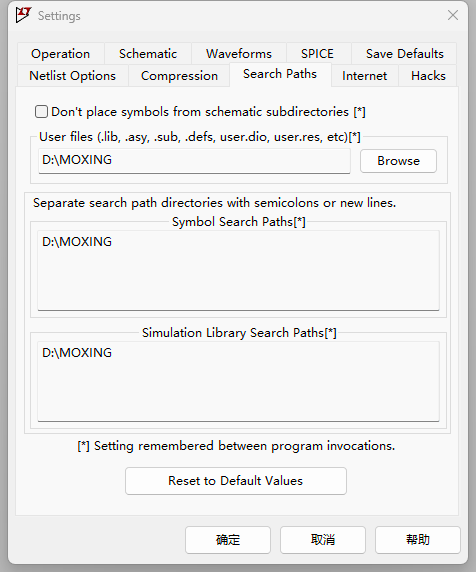

打开ltspice，找到setting将自己的自创文件夹路径复制到上面并保存。到此导入成功。

2.设计电路图并仿真

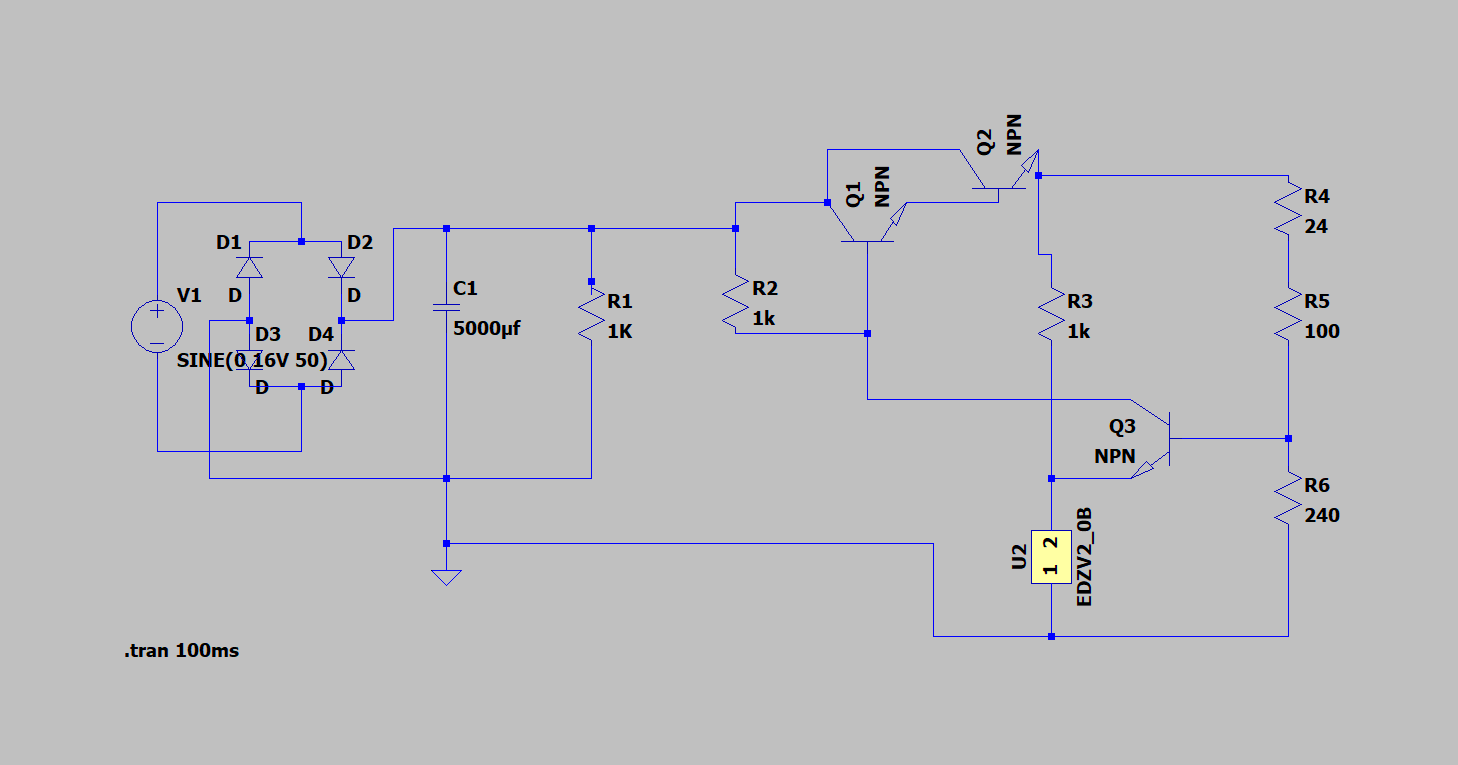

该电路由桥式整流电路、滤波电容、达林顿复合调整管和误差放大电路组成，通过整流、滤波和负反馈稳压实现交流到稳定直流的转换。

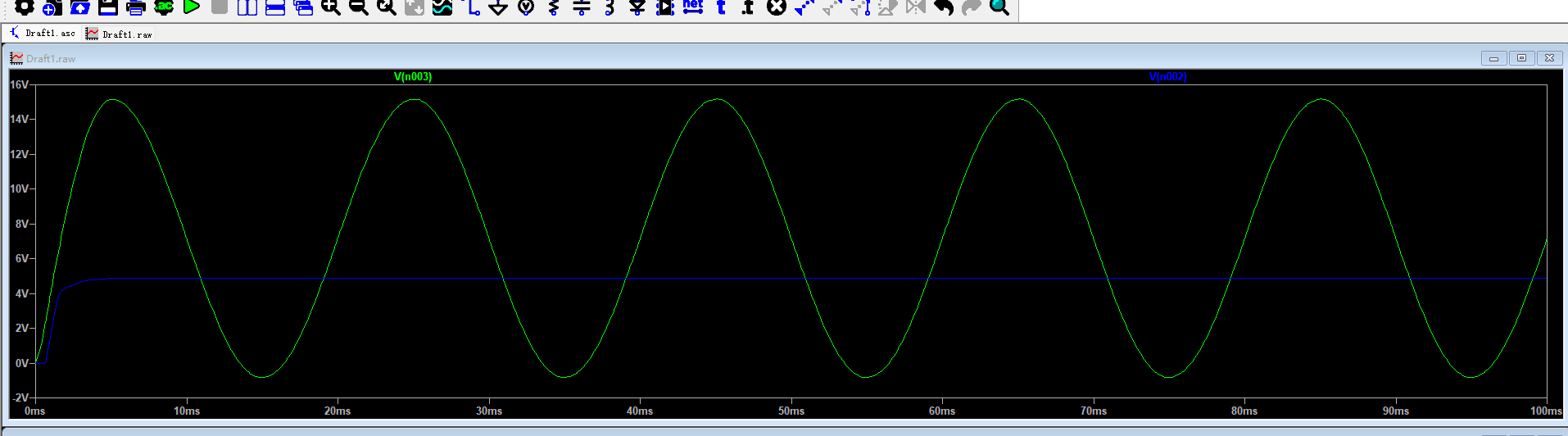

如图为仿真结果
