LTspice仿真：AC12V→DC5V的线性稳压电源设计及如何将外部器件的仿真模型导入LTspice
·
一、基于LTspice的自带库设计AC12V→DC5V的线性稳压电源

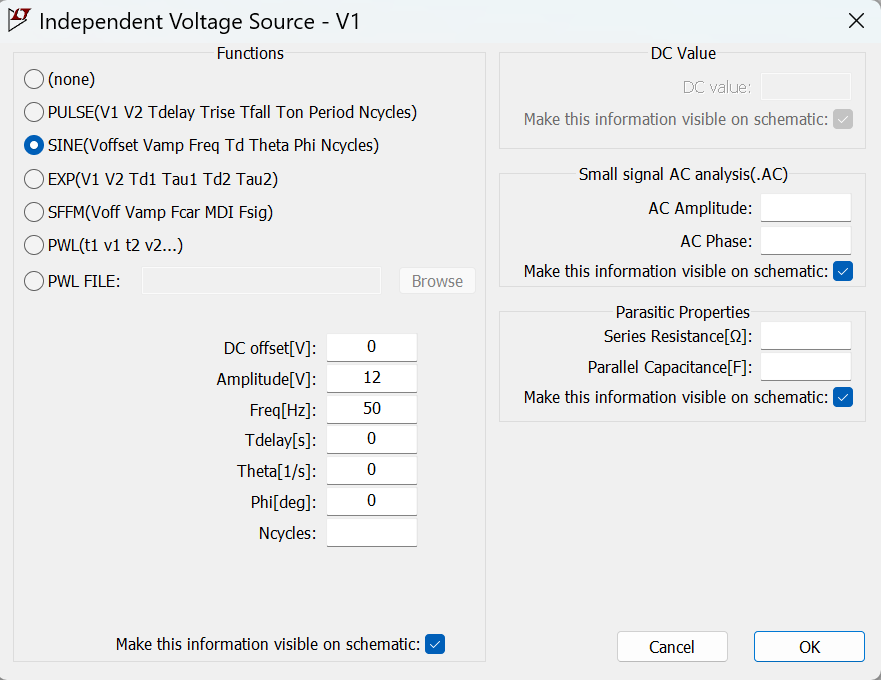

首先我们要准备一个AC12V的交流电压源。
在进行降压前首先要做的就是对当前的交流电压源进行整流。最简单的方法就是依靠整流桥。
整流结束后，接下来就是对整流后的电压进行降压处理了。

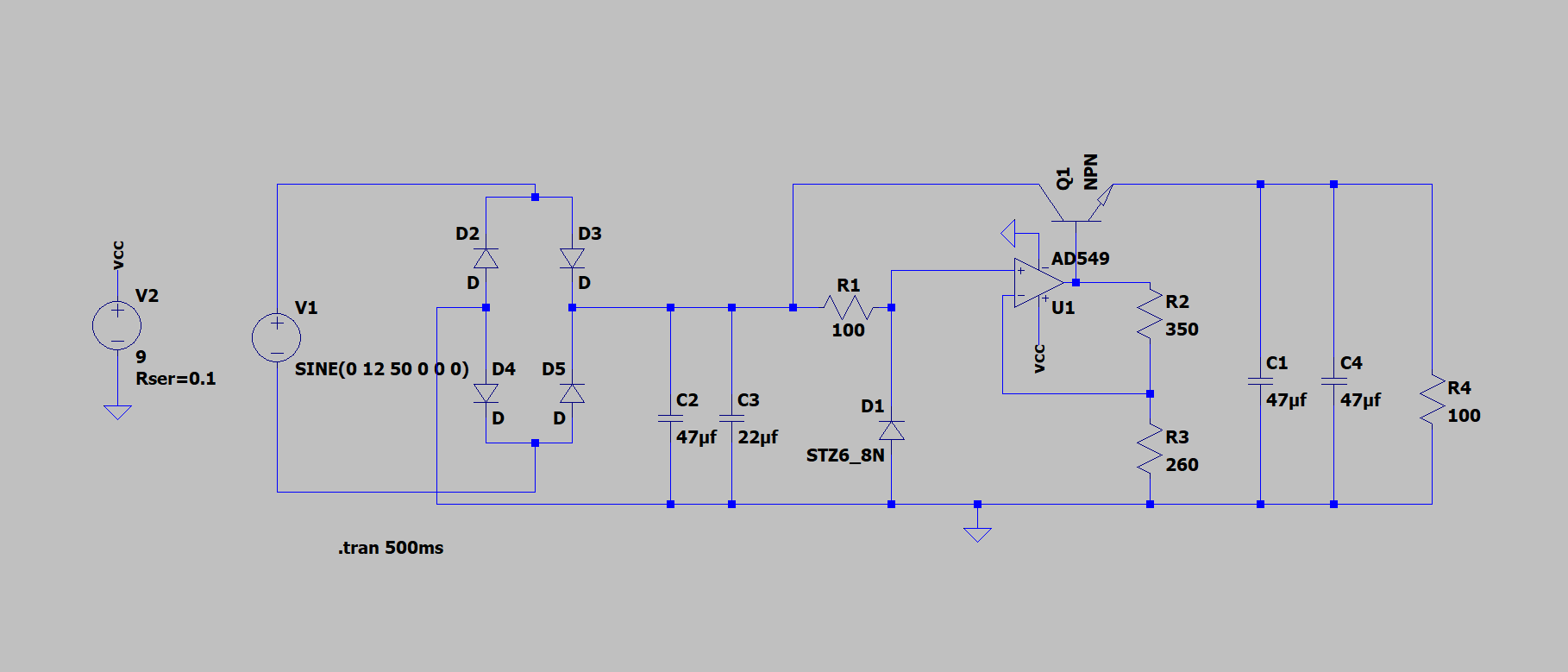

这里选择一个击穿电压为6.8V的齐纳二极管，并在LTspice自带的仿真库中选择AD549的运放来搭建降压电路，并通过电容来进行滤波以使输出更稳定。其余的电阻阻值可以通过计算得到。
接下来对搭建的电路进行仿真测试。

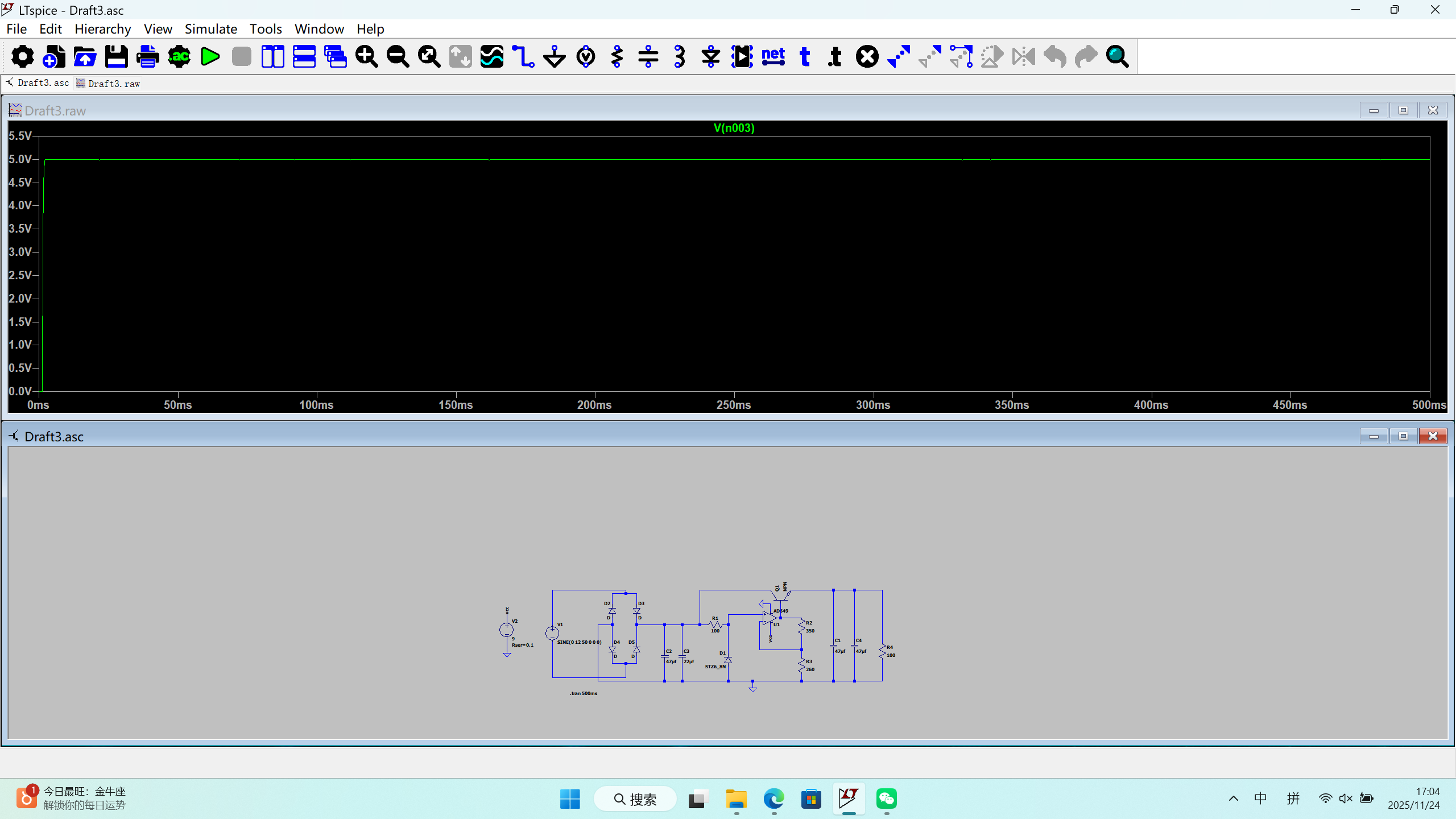

从测试结果可以得到：输出电压基本稳定在5V且十分稳定。
二、如何将外部器件导入LTspice（以LM317为例）
以在TEAX INSTRUMENT官网中的LM317模型为例。

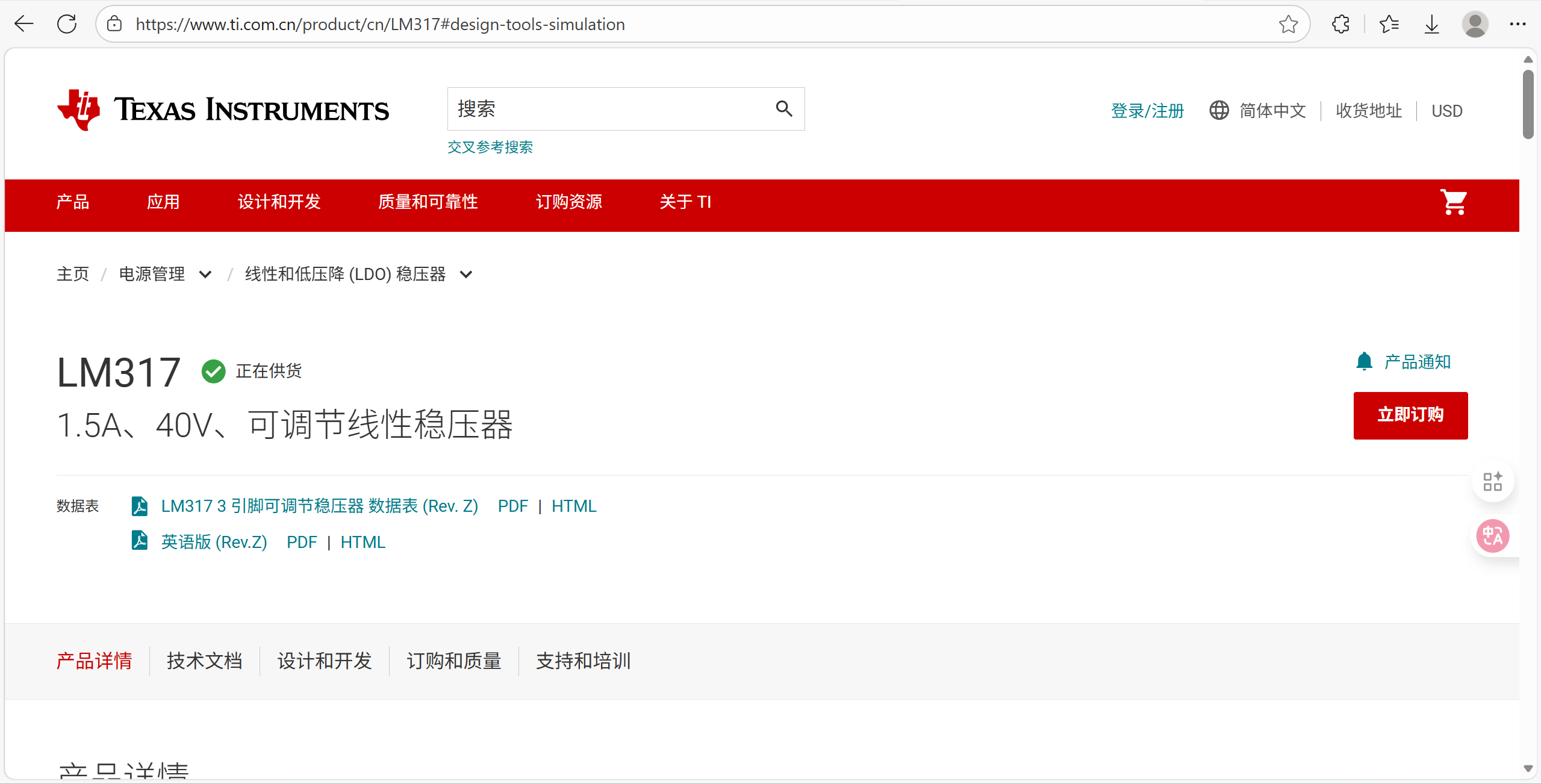

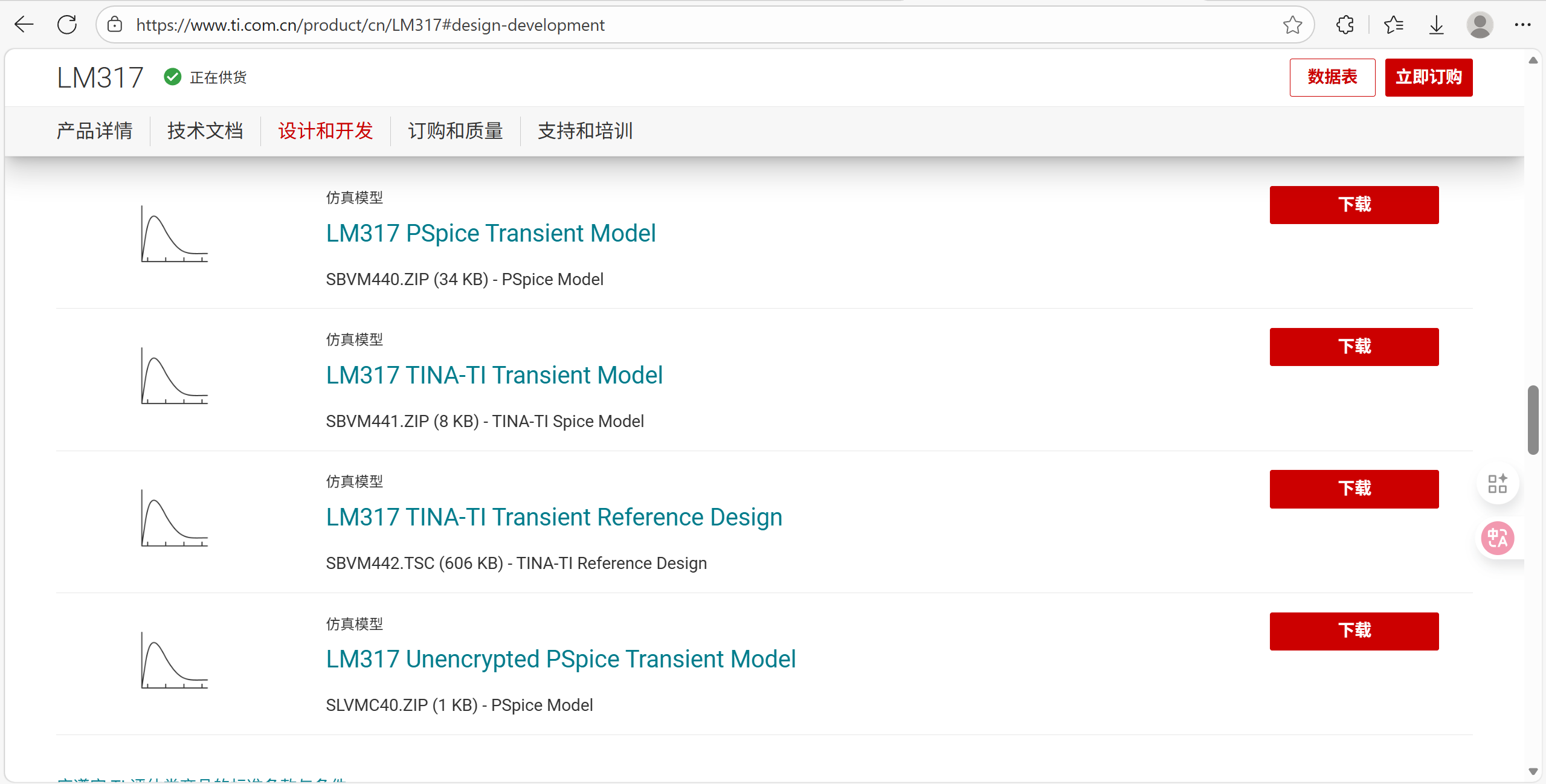

进入官网，搜索LM317，进入页面后点击“设计和开发”，下载仿真模型（本文中下载的是第四个）。

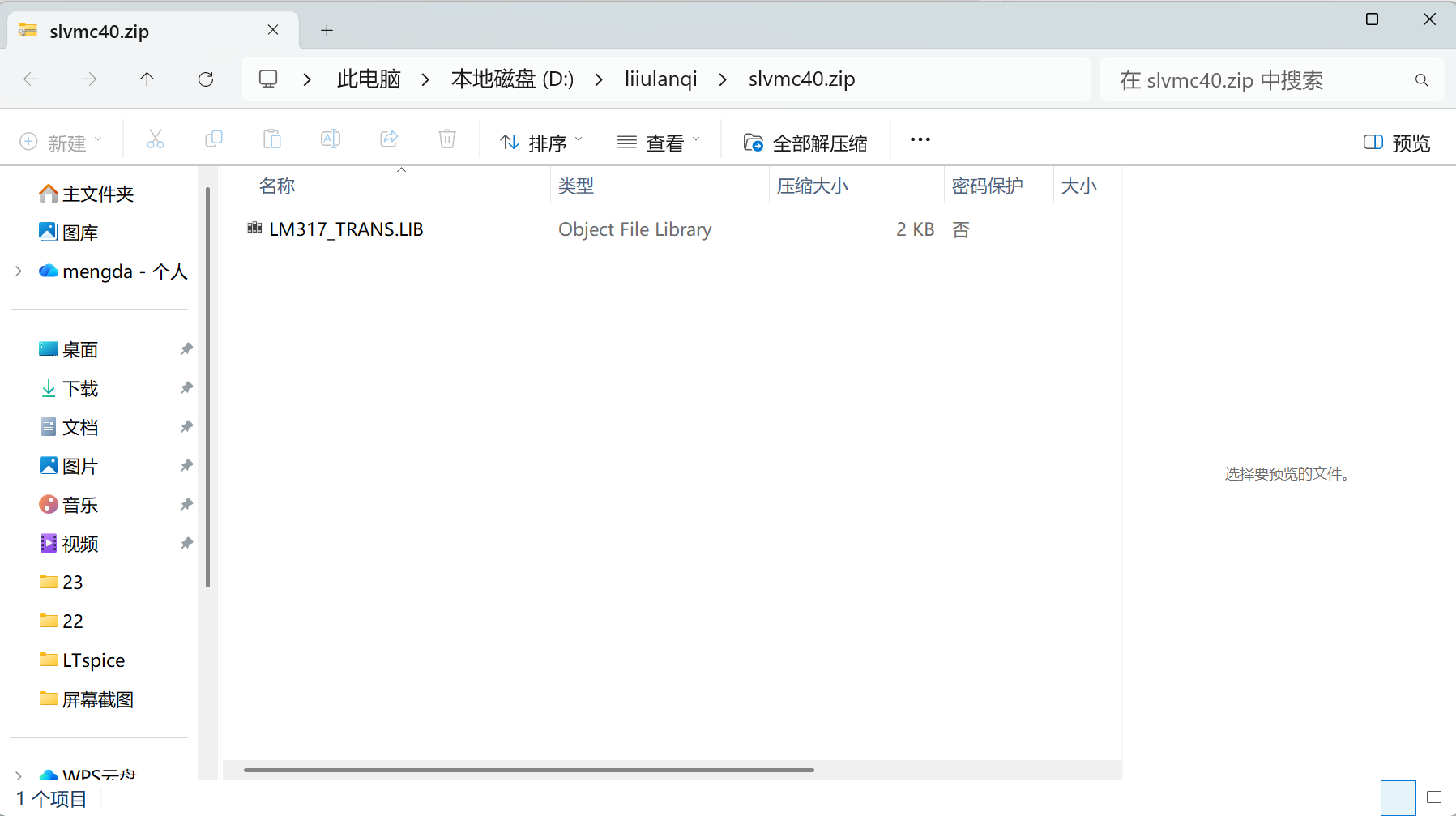

下载完成后将文件后缀为.lib的文件用LTspice打开。
打开后可以看到如下信息。

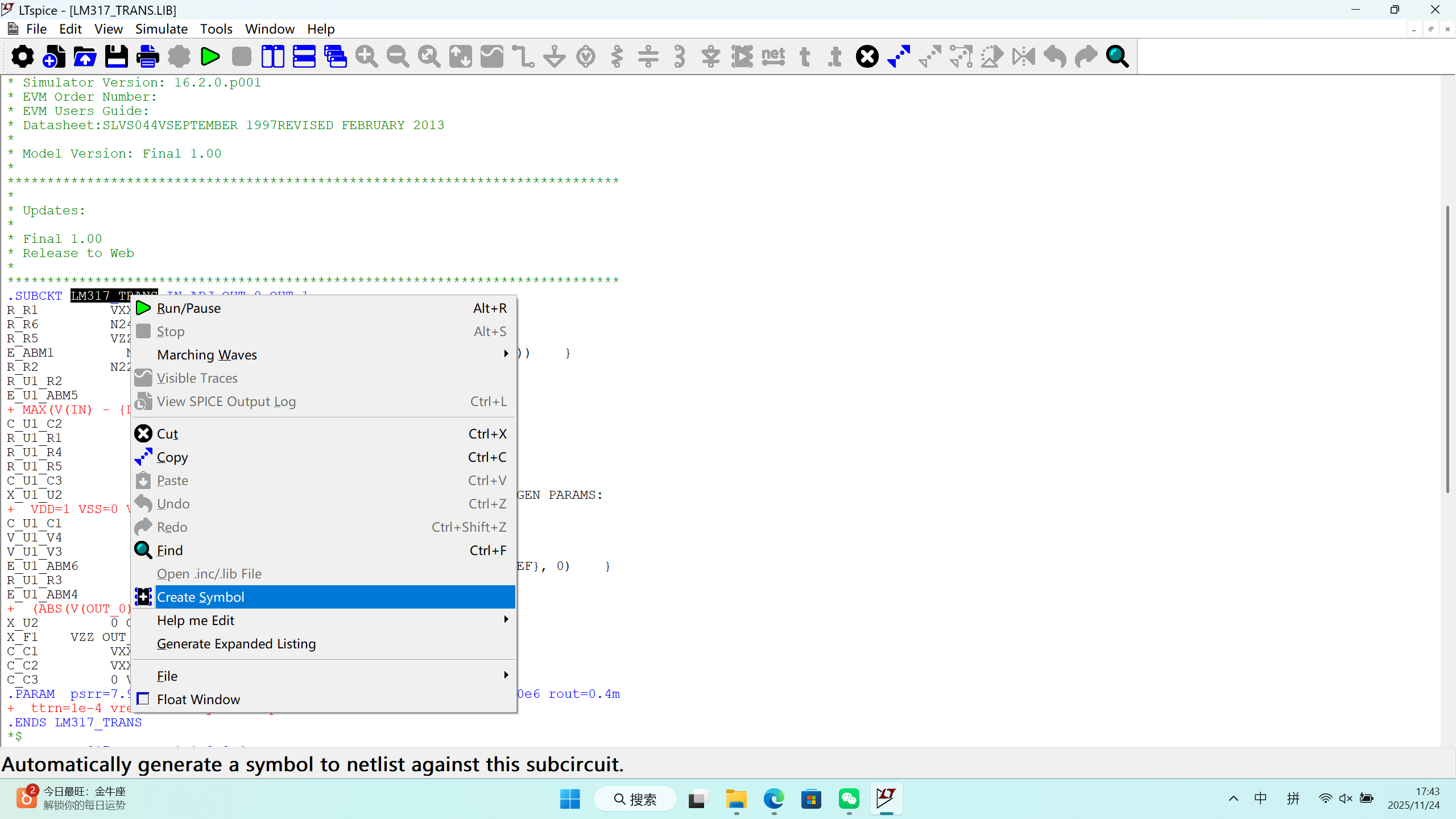

将上图中的文字选中后右键单击，随后点击Create Symbol。

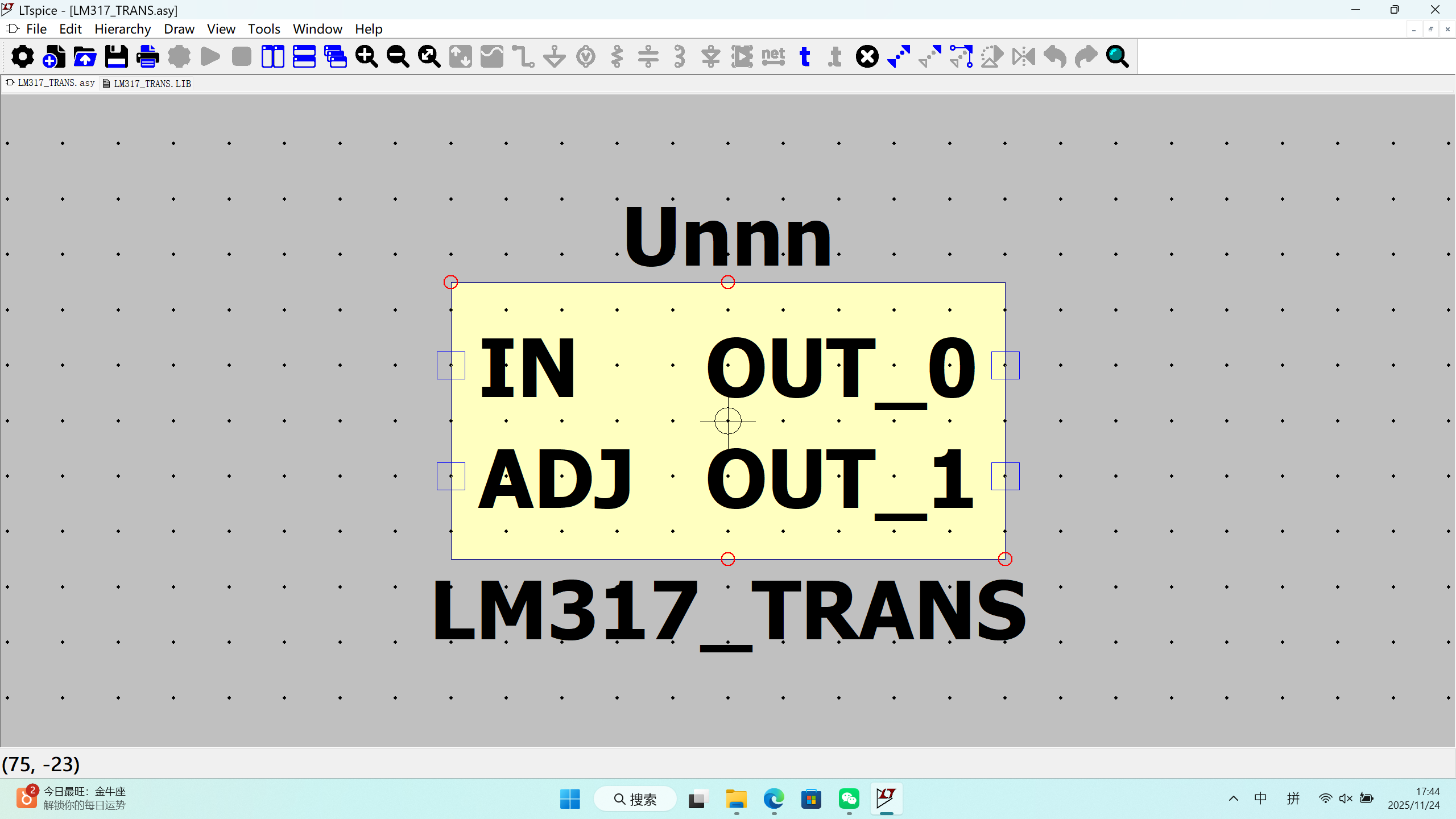

至此模型就导入完成了，如果感觉上图中的黄色贴图的模型不美观，也可以点击上方的Draw，手动绘画喜欢的模型样子。
