matlab simulink电机foc观测器模型，采用龙贝格观测器+PLL进行无传感器控制，其利用 PMSM 数学模型构造观测器模型，根据输出的偏差反馈信号来修正状态变量。 当观测的电流实现与实际电流跟随时，利用估算的反电势进行pll计算转子位置信息。 龙伯格观测器采用线性控制策略代替了 SMO 的变结构控制，有效避免了系统抖振，动态响快、估算精度高的优点。

无传感器FOC玩得溜的老司机都知道，观测器才是整套算法的灵魂所在。今天咱们扒一扒这个龙贝格观测器+PLL的组合拳，看看它怎么在Simulink里把电机转子位置给"算"出来。

先甩个核心代码镇楼，这是观测器的核心迭代方程：

function [i_alpha_hat, i_beta_hat, e_alpha, e_beta] = Luenberger_Observer(u_alpha, u_beta, i_alpha, i_beta)
    persistent x_hat;
    if isempty(x_hat)
        x_hat = zeros(4,1);
    end

    Ld = 0.0012;   % d轴电感
    Lq = 0.0025;   % q轴电感
    Rs = 0.5;       % 定子电阻
    Ts = 1e-4;      % 采样时间

    A = [-Rs/Ld, 0, 1/Ld, 0;
          0, -Rs/Lq, 0, 1/Lq;
          0, 0, 0, -we;       % we是电角速度估算值
          0, 0, we, 0];

    B = [1/Ld 0; 0 1/Lq; 0 0; 0 0];
    C = [1 0 0 0; 0 1 0 0];

    % 状态预测
    x_hat = x_hat + Ts*(A*x_hat + B*[u_alpha; u_beta] + L*( [i_alpha; i_beta] - C*x_hat ));

    i_alpha_hat = x_hat(1);
    i_beta_hat = x_hat(2);
    e_alpha = x_hat(3);
    e_beta = x_hat(4);
end

这个观测器模型在玩一个"大家来找茬"的游戏——通过对比实际电流和估算电流的差值，反向修正反电动势的估算值。重点看那个增益矩阵L，这货相当于观测器的调音旋钮，调得好能让系统响应既快又稳。

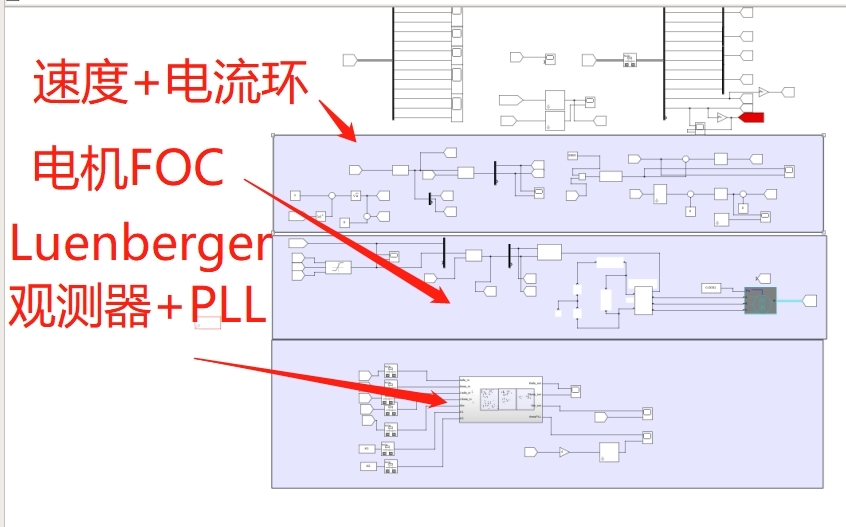

在Simulink里搭模型时，PLL模块的搭建有讲究。看这个相位锁相环的实现：

function [theta_est, we_est] = PLL_Estimator(e_alpha, e_beta)
    persistent integ;
    if isempty(integ)
        integ = 0;
    end

    Kp = 150;       % 比例增益
    Ki = 8000;      % 积分增益

    % 反正切计算位置误差
    theta_error = atan2(e_beta, e_alpha) - integ;

    % PI调节更新转速估算
    we_est = Kp * theta_error + Ki * integ;

    % 积分项累加
    integ = integ + we_est * Ts;

    % 输出位置估算
    theta_est = integ;
end

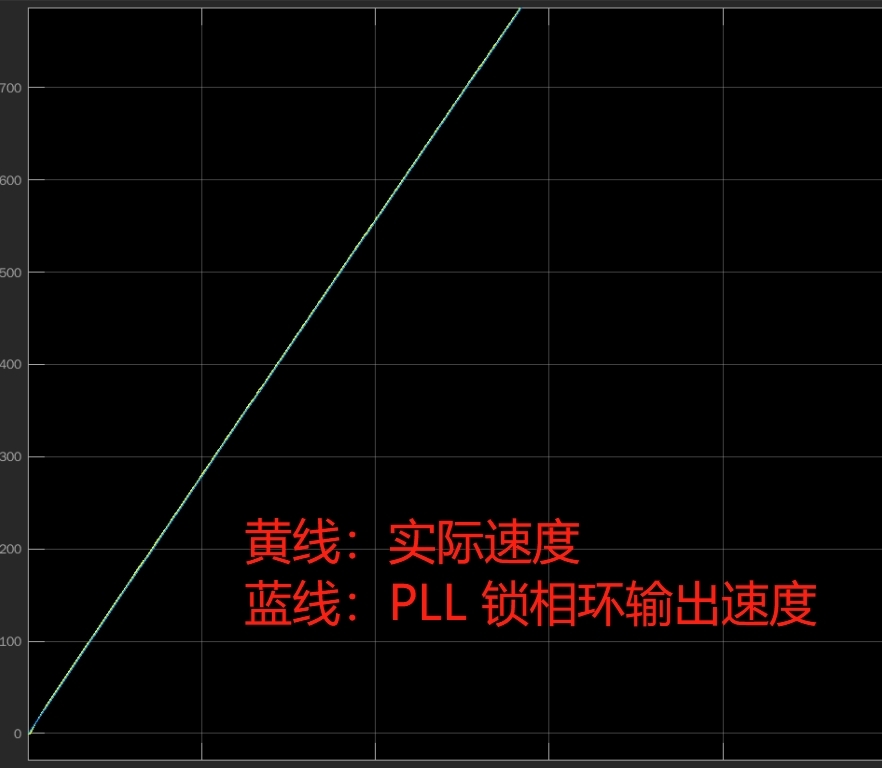

这里的骚操作在于用反电势的正交分量直接算角度差，比传统SMO的符号函数处理优雅多了。PI参数设置要注意带宽匹配，一般取1/5~1/10的开关频率，调的时候盯着阶跃响应波形，别让转速估算抖成帕金森就行。

实测中发现几个坑点：

1. 电感参数不准会导致反电势估算出现相位偏差，这时候在PLL前加个低通滤波反而会坏事
2. 低速时反电势信噪比太低，解决方法是在观测器里注入高频信号（不过这就不是纯无感方案了）
3. 突加负载时位置估算容易失步，需要配合电流环做动态补偿

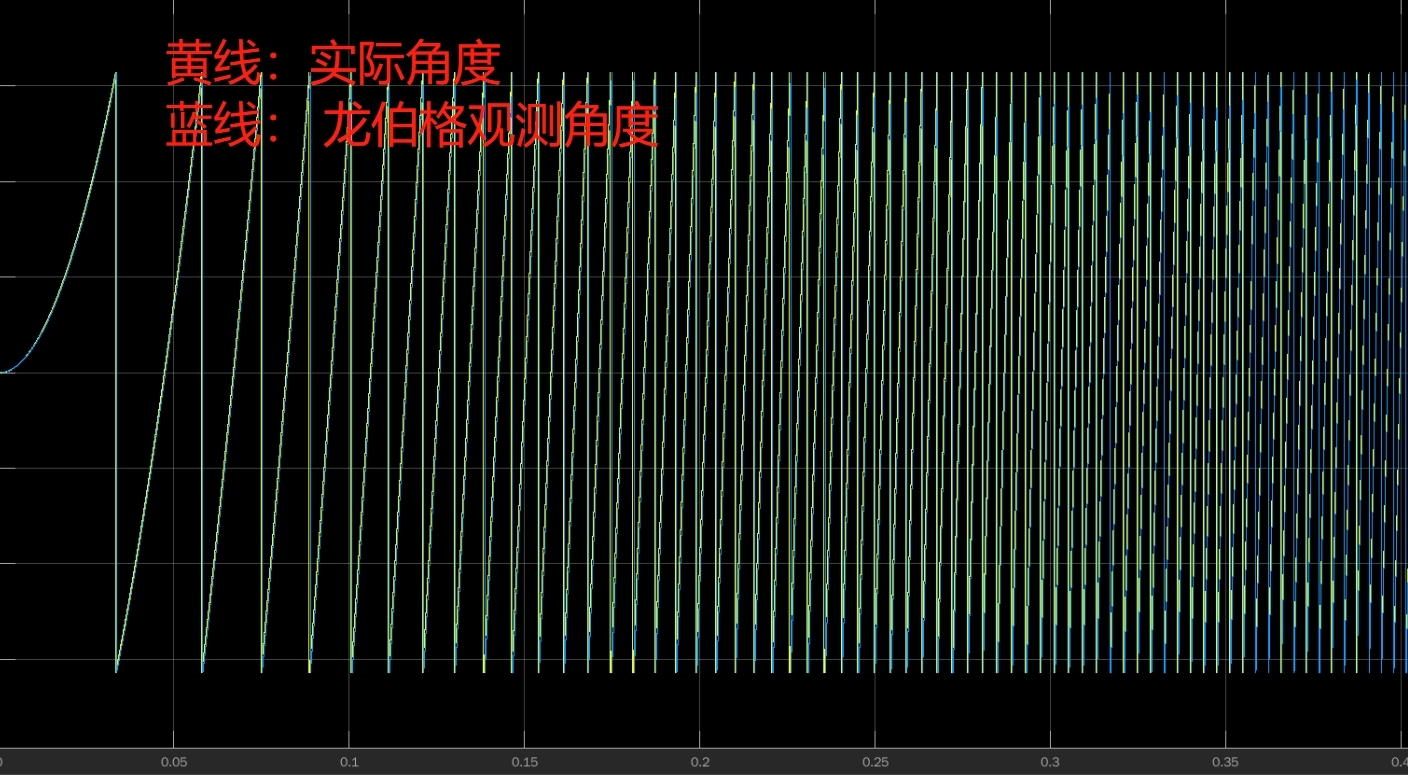

模型验证时推荐用Simulink的Real-Time模式，接个淘宝买的拆机电机实测。波形正常的话应该能看到估算位置（虚线）紧紧咬着编码器信号（实线），误差控制在±3度以内算合格。

最后说下这个方案的装逼姿势：当别人还在折腾滑模观测器的抖振问题时，你可以轻飘飘来句"用龙贝格+PLL，这些问题早解决了"，然后深藏功与名。不过说实话，这套方案对参数敏感度还是有的，真要量产还得配合在线参数辨识才稳妥。
