一、基本介绍

项目名:基于stm32的温湿度检测设计
项目编号：mcuclub-dz-927
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测当前环境的温湿度；
2、通过土壤湿度检测当前土壤湿度，检测到当前土壤湿度小于最小值，自动控制水泵进行浇水，直到土壤湿度大于最大值停止；
3、通过液位检测模块检测当前水池液位高低，检测到液位小于最小值，进行加水；
4、通过光照检测模块检测当前环境的光照，检测到光照大于最大值，控制遮阳棚进行打开（步进电机模拟）
5、通过按键可设置各阈值，控制浇水和抽水、遮阳棚开关；
6、通过OLED显示屏显示测量值、
7、使用电池进行供电；

二、资料总览

实物资料

三、32单片机部分资料展示

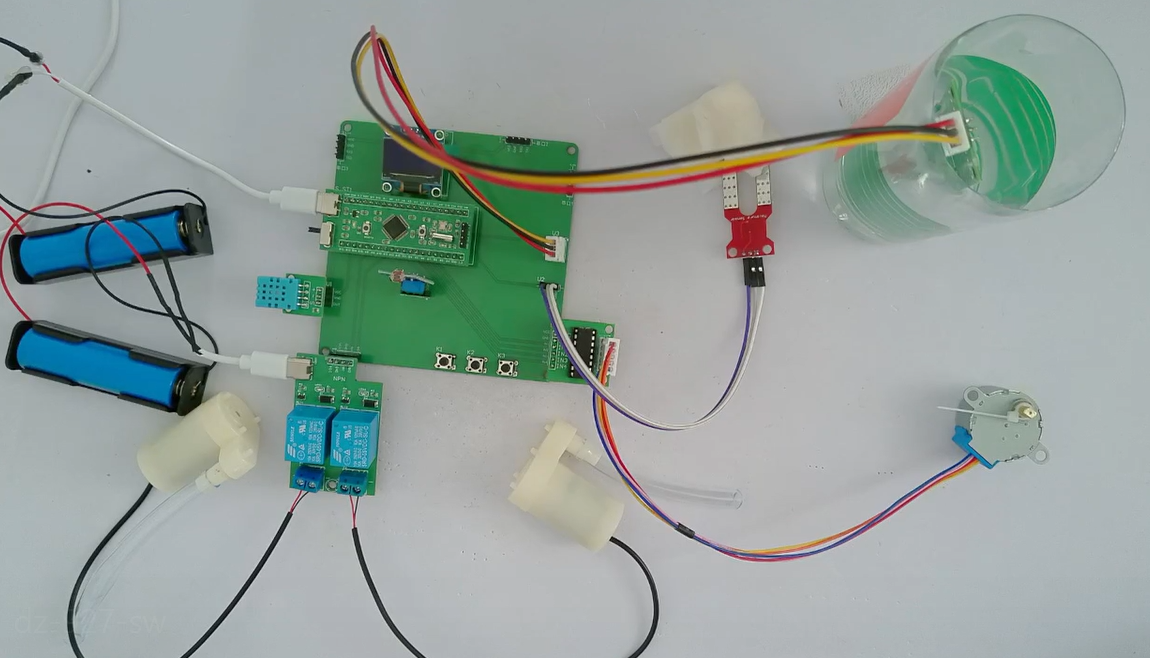

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

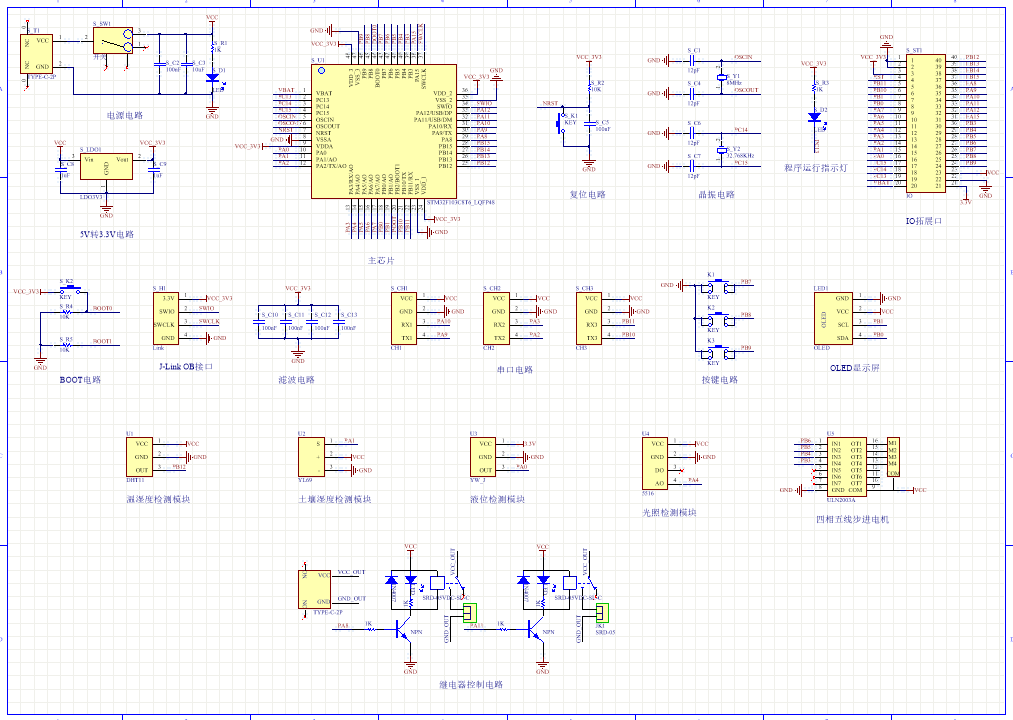

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

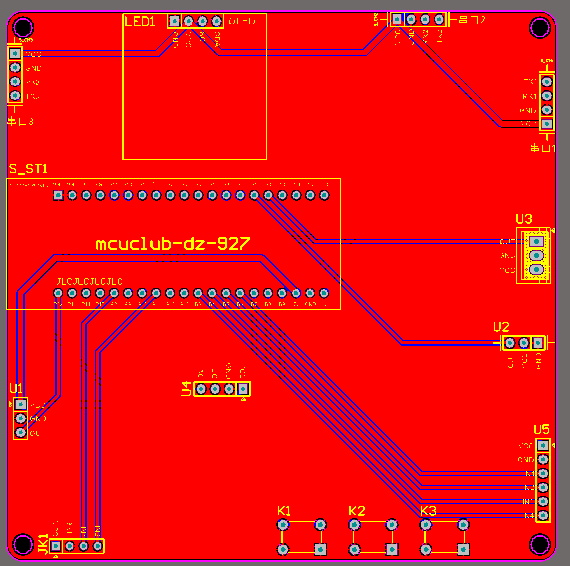

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

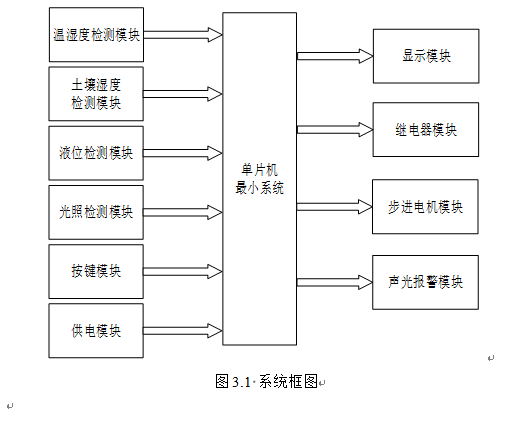

四、系统框图

绘制软件：VISIO
本设计以STM32F103c8t6单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了STM32F103c8t6单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温度，第二部分是土壤湿度检测模块，通过该模块检测当前环境的土壤湿度；第三部分是液位检测模块、通过该模块检测当前液位；第四部分是光照模块，通过该模块检测当前环境的光照；第五部分是按键模块，通过该模块可以切换界面、设置数值等；第六部分是供电模块，通过该模块可给整个系统进行供电。
输出由四部分组成，第一部分是显示模块，通过该模块可以显示实时监测的数据以及用来设置阈值；第二部分是继电器模块，通过一个继电器控制通风机的开启和关闭；第三部分是步进电机模块，通过该模块模拟遮阳棚的打开和关闭；第四部分是声光报警模块，当监测值超出设置的阈值时进行声光报警。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：监测函数
传参值：无
返回值：无
**********************************/
void Monitor_Function(void)
{
	if(time_num % 10 == 0)								//监测数据
	{
		Dht11_Get_Temp_Humi_Value(&temp_value,&humi_value);												//DHT11读取温湿度函数

		earth_water_value = 30 * (ADC_Get_Value(ADC_CHANNEL_1) / 4096.0 * 3.3);		//获取土壤湿度

		water_value = 60 * (ADC_Get_Value(ADC_CHANNEL_0) / 4096.0 * 3.3) - 20;		//获取液位值
		if(water_value > 100)
		{
			water_value = 100;
		}
		else if(water_value < 0)
		{
			water_value = 0;
		}

		light_value = 500 - 150 * (ADC_Get_Value(ADC_CHANNEL_4) / 4096.0 * 3.3);	//获取光照值
	}
}
