基于51单片机的多路传感器数据采集系统的设计与实现

一、系统设计背景与需求分析

在工业监测、环境监控等领域，单一参数采集已难以满足复杂场景需求，传统多路采集设备往往存在成本高、体积大、扩展性差等问题。基于51单片机的多路传感器数据采集系统，凭借51单片机低成本、易开发、兼容性强的特点，可实现多类型环境参数的同步采集与处理，有效弥补传统设备的不足，适用于实验室、农业大棚、智能家居等中小型场景。

从功能需求来看，系统需实现三大核心目标：一是多类型传感器适配，支持至少4路不同类型传感器（如温湿度、光照、气体浓度、人体红外等），兼容数字与模拟信号输入；二是实时数据处理，每路数据采集周期控制在1-5秒内，具备数据滤波与异常判断能力；三是灵活数据交互，通过显示屏本地展示数据，支持串口或无线模块上传至上位机，同时预留传感器扩展接口。此外，系统需具备低功耗特性，采用电池供电时可连续工作12小时以上，适应无市电场景。

二、系统硬件设计

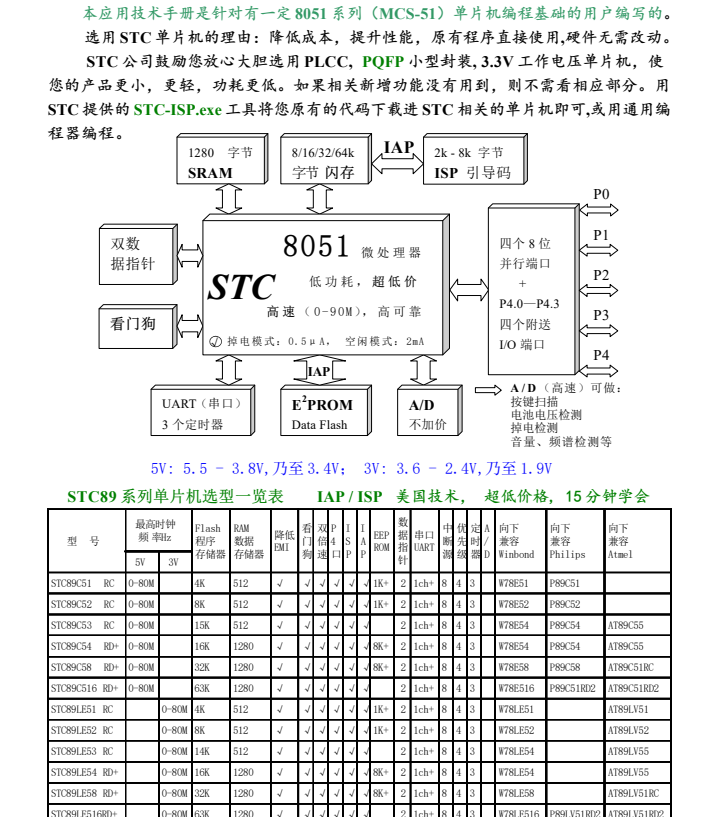

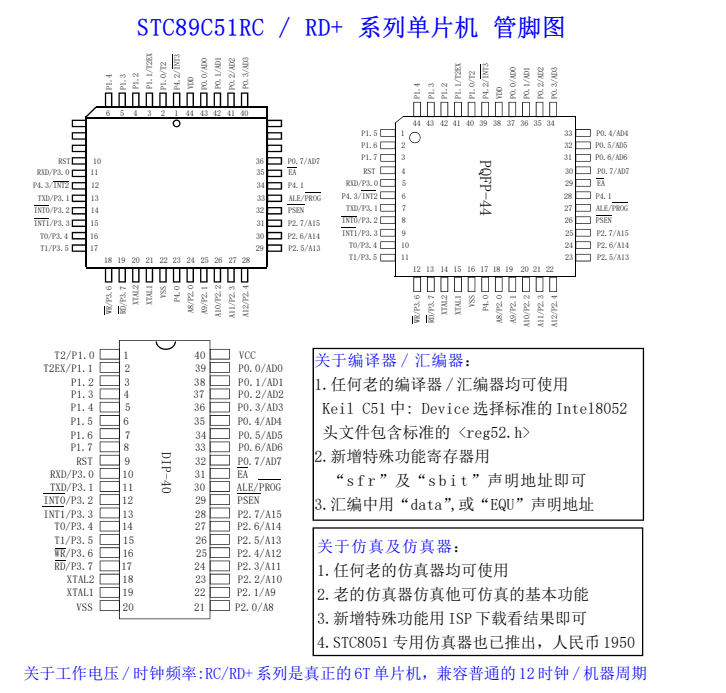

系统硬件以AT89C52单片机为核心控制单元，其40个I/O接口与8K程序存储器可满足多路采集需求，且成本低廉，适合批量应用。核心硬件模块分为四部分：

传感器接口模块采用分层设计，支持两类信号输入：数字传感器（如DHT11温湿度、HC-SR501人体红外）直接通过I/O口与单片机连接，利用GPIO读取高低电平信号；模拟传感器（如BH1750光照、MQ-2气体）输出的信号经ADC0832 8位模数转换器转换为数字量，通过SPI协议传输至单片机，实现4路模拟信号复用采集。

数据交互模块包括1602字符液晶屏与MAX232串口电路，液晶屏实时显示各路传感器数据（格式为“通道X：XX.XX单位”），串口支持与PC机或PLC通信，波特率设为9600bps。电源模块采用5V直流供电，支持USB与锂电池双模式，锂电池供电时通过AMS1117-5V稳压芯片稳定电压，加入反接保护电路防止误操作损坏设备。硬件布局采用模块化设计，各传感器接口通过排针连接，便于后期扩展或更换。

三、系统软件设计

系统软件基于C语言编程，采用模块化设计，分为主程序、数据采集、数据处理、显示与通信四大模块，兼顾实时性与可维护性。

主程序负责系统初始化，包括I/O口定义、ADC0832校准、液晶屏初始化及定时器配置（设置1秒采集周期），初始化完成后进入循环状态，按序轮询各路传感器。数据采集模块通过条件判断区分传感器类型：对数字传感器，直接调用对应驱动函数（如DHT11的单总线时序函数）读取数据；对模拟传感器，控制ADC0832切换通道，通过CS、CLK、DO引脚的时序交互获取转换结果。

数据处理模块采用滑动平均滤波算法，对每路连续5次采集数据取平均值，消除环境干扰导致的波动；同时设置阈值判断（如MQ-2浓度超500ppm标记为异常），为后续报警提供依据。显示模块将处理后的数据按通道分区显示在液晶屏，每2秒刷新一次；通信模块通过串口中断实现数据上传，按“通道号+数值+单位”格式打包发送，支持上位机实时监控。软件中加入采集优先级机制，确保关键传感器（如气体检测）优先响应。

四、系统测试与优化

系统搭建完成后，接入DHT11、BH1750、MQ-2、HC-SR501四类传感器进行功能与性能测试。功能测试显示，4路数据采集准确，温湿度误差≤±0.5℃/±3%RH，光照检测范围0-65535lux，串口数据传输完整无丢包；异常状态下（如MQ-2浓度超标），系统可准确标记并在上位机提示。

性能测试中，系统连续运行8小时，数据采集周期稳定在1秒，液晶屏显示无闪烁；锂电池供电时待机电流约15mA，2000mAh电池可续航13小时，满足设计需求。针对测试问题优化：为解决模拟信号串扰，硬件上增加RC滤波电路，软件中优化ADC采样时序；针对传感器扩展不便，在软件中加入接口识别函数，支持热插拔检测；优化显示逻辑，采用分页显示模式，解决多路数据屏幕拥挤问题。优化后的系统兼容性与稳定性显著提升，可灵活适配不同场景的多路数据采集需求。
