《MagicTac：一种新型高分辨率三维多层栅格触觉传感器》论文解读
这篇文章来自 2024 年日本横滨举办的 IEEE 机器人与自动化国际会议（ICRA），核心是介绍一款叫 “MagicTac” 的新型触觉传感器 —— 它像 “魔方” 一样有 3D 多层网格结构，又便宜又好造，还能精准感知触觉信息。下面我们按文章标题一步步拆，结合所有图片讲明白它的来龙去脉。
目录
二、引言：为什么要造 MagicTac？传统传感器太 “难用”
三、相关工作：现有技术铺垫，突出 MagicTac 的 “新”
A. 两大模块：感知模块（“眼睛”）+ 接触模块（“皮肤”）
3. 制造流程：三种方法对比，MagicTac 的 “整体打印” 赢麻了
B. 经济性 & 效率：批量造更便宜，24.6 分钟 / 个不是吹的
五、性能评估：MagicTac 好用吗？三个实验证明 “真能打”
3. 实验 3：接触定位 —— 能精准知道 “摸在哪里” 吗？
一、摘要：MagicTac 是什么？一句话说清核心亮点
摘要就是文章的 “浓缩版”，先帮你快速抓住重点：

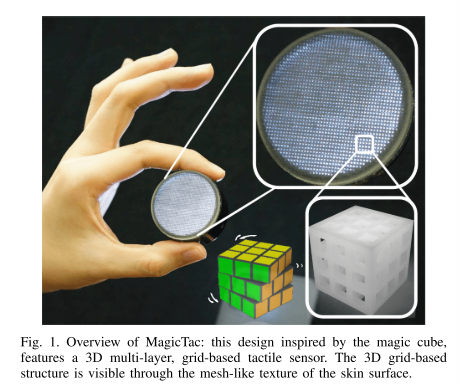

机器人要精准和环境互动，得靠 “触觉感知”—— 就像人用手摸东西能知道软硬、纹理一样。MagicTac 就是为解决这个问题设计的高分辨率 3D 多层网格触觉传感器，灵感来自 “魔方” 的分层结构（图 1 就是它的整体外观：皮肤表面的网状纹理下，能看到内部像魔方一样的 3D 网格）。
它的核心优势有三个，全靠 “多材料 3D 打印”（专业叫 “多材料增材制造”）实现：
- 分辨率高：比传统传感器更能捕捉细纹理（比如摸一张纸的纹路）；
- 超便宜：最低成本只要 £4.76（约 45 元人民币）；
- 好制造：不用复杂组装，普通人也能操作，最快 24.6 分钟造一个。
测试还证明，它能抓动态接触信息（比如手滑动、旋转时的触觉），细纹理也能看清 —— 这为机器人 “灵巧动手” 打下基础。
二、引言：为什么要造 MagicTac？传统传感器太 “难用”
要理解 MagicTac 的好，得先知道传统 “视觉触觉传感器（VBTS）” 的痛点 —— 这类传感器靠 “相机拍内部标记 / 反射面” 来感知触觉，现在很火，但问题不少：
1. 传统传感器的两大 “坑”
-
坑 1：基于 “标记位移（MD）” 的传感器（比如 TacTip）
原理是在弹性体里嵌 “针状 / 点状标记”，摸东西时标记会动，相机拍标记运动来算触觉。但标记密度低（像脸上只贴几个痘痘贴），抓不了细纹理（比如摸布料的纹路）。 -
坑 2：基于 “反射面” 的传感器（比如 GelSight、GelTip）
靠弹性体表面的反射层抓细纹理，比 MD 型好，但要手动在弹性体里嵌 2D 平面标记 —— 步骤多（要涂反射层、粘标记）、费时间，还容易出现标记大小 / 形状不一致（比如手工贴的标记歪了）。
2. 共性问题：造起来麻烦，还贵
不管哪种传统传感器，都逃不开 “手动操作”：比如弹性体（像硅胶）要手动混合、灌进模具；反射层要喷枪喷或特殊机器 “溅射”；双层标记还要手动组装 —— 不仅慢，还难大规模生产，成本也高。
于是，MagicTac 来了：用 “3D 多层网格” 解决分辨率问题，用 “整体 3D 打印” 解决制造麻烦 —— 这就是它的核心价值。
三、相关工作：现有技术铺垫，突出 MagicTac 的 “新”
这部分像 “背景调查”，讲清楚现有技术的局限，再对比出本文的创新点：
1. 视觉触觉传感器（VBTS）的设计现状
- 反射面型（GelSight 家族）：GelTip、DIGIT 等，靠反射层拍纹理，加标记能感知动态，但反射层制造麻烦；
- 标记位移型（MD 家族）：大多是 “单层标记”（比如嵌在弹性体表面），少数双层（比如 GelForce），但双层要更复杂的组装；
- 其他类型（比如 FingerVision）：把标记嵌透明弹性体里，能结合视觉和触觉，但还是要手动做弹性体。
2. 制造现状：全靠 “手动”，效率低到哭
不管哪种传感器，制造都绕不开 “手动步骤”：
- 弹性体（硅胶）要手动混合 A/B 液、灌进模具，模具设计还得专业技能；
- 反射层要 “喷枪喷” 或 “溅射”（像给金属镀膜），操作复杂；
- 嵌标记要丝印、手工粘，双层标记更要多步组装；
- 就算是 3D 打印的 TacTip，也得手动往内部填硅胶 —— 还是麻烦。
3. 本文的突破：“整体打印” 替代手动
MagicTac 用 “网格多材料 3D 打印”（专业叫 “积分打印”），直接把 “皮肤、网格、镜头、外壳” 一次性打印出来 —— 不用灌硅胶、不用手动贴标记、不用复杂组装，彻底解决 “手动依赖”，还能保证每个传感器质量一致（不会出现一个大一个小）。
四、设计与制造：MagicTac 怎么造？内部结构藏玄机
这是文章的 “核心技术章”，结合图 2-5，带你从 “零件” 看到 “成品”，搞懂它的工作原理。
A. 两大模块：感知模块（“眼睛”）+ 接触模块（“皮肤”）

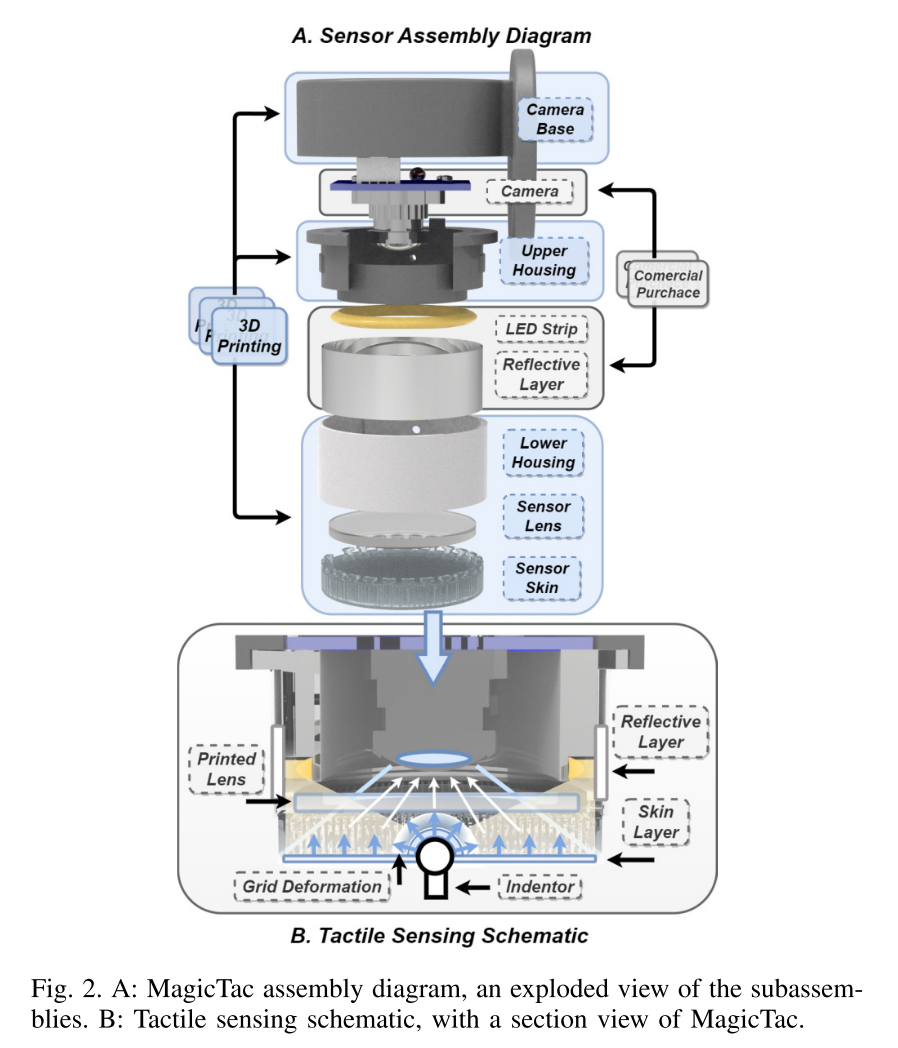

MagicTac 分两部分：“感知模块” 负责 “看触觉”（像人的眼睛），“接触模块” 负责 “摸东西”（像人的皮肤），两者靠 3D 打印组装成一体（图 2A 是 “爆炸图”，能看清每个零件怎么拼）。
1. 感知模块：用普通零件，实现 “均匀采光”
图 2A（装配爆炸图）里，感知模块包括 3 个普通零件，成本低还好用：
- 相机：USB 广角相机（160 度视野），800x600 分辨率，60 帧 / 秒 —— 拍得快、看得广，能实时捕捉触觉变化；
- LED 环：商用普通 LED 环（不用定制），负责发光；
- 反射层：就是普通锡箔纸 —— 关键作用是 “把 LED 光均匀导到传感器表面”，还能减少镜头反光（不然相机拍不清内部）。
它的 “光线工作流程” 看图 2B（截面示意图），像一场 “光的旅行”：
- LED 发光 → 锡箔纸反射层把光导到传感器皮肤表面；
- 光进入透明镜头，部分光的 “入射角超过临界角”（简单说：角度够大，能穿透镜头到内部）；
- 光碰到内部 3D 网格，被网格散射、折射、反射；
- 最后相机捕捉这些光 —— 这样整个传感器内部光照均匀，拍出来的 “触觉图像” 清晰，不会有明暗死角。
2. 接触模块：“皮肤 + 网格” 是核心，像魔方一样分层
接触模块是 MagicTac 的 “手感担当”，由 “皮肤（外层 + 内嵌 3D 网格）、透明镜头、外壳” 组成，用Stratasys J826 3D 打印机一次性打印（不用拼），材料就 3 种，各有分工：
- Agilus30：像橡胶一样软，透明 —— 做 “皮肤外层” 和 “网格骨架”（保证网格不会断）；
- Vero：硬塑料，分两种 —— 透明的 VeroClear 做镜头，黑色的 VeroBlack 做外壳（挡住外界光，避免干扰相机）；
- 超软支撑材料：填在网格内部，让网格又软又有弹性（摸东西时能变形，松手还能恢复）。

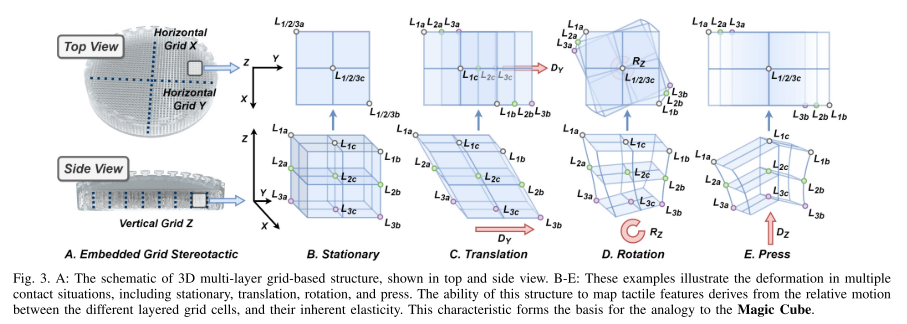

它的关键设计在 “3D 多层网格”，看图 3就能懂：
- 图 3A（顶视图 + 侧视图）：皮肤直径 39.5mm（比乒乓球小一点），高 6mm，内部网格像魔方一样分层 —— 直径方向有 42 个网格单元，每层约 1385 个，单个网格 0.6mm（比米粒还小），间距 0.3mm，整个皮肤约 1 万个网格（相当于脸上贴满痘痘贴，密度超高）；
- 图 3B-E（不同接触情况的变形）：这是网格的 “核心能力”—— 摸东西时，不同层的网格会 “相对运动”，像魔方转动时每层错位一样：
- B（静止）：没摸东西时，各层网格的角点对齐；
- C（平移）：水平滑动时，原来挡住的网格点会露出来，跟着滑动方向动；
- D（旋转）：旋转时，中心网格不变，周围网格跟着转；
- E（按压）：往下按时，相邻网格会往上鼓，上层网格还会拉伸 —— 这样不管是滑、转、按，网格都能 “记录” 触觉变化，相机拍下来就能算触觉信息。
还有个细节：皮肤厚度可调（最薄 0.3mm），本文用 0.6mm—— 既够软（能贴紧物体），又够耐用（不会一摸就破），用 “硬度计” 测还发现，硬度从 30A 降到 17A（相当于从 “软橡皮” 变成 “软硅胶”）。
3. 制造流程：三种方法对比，MagicTac 的 “整体打印” 赢麻了

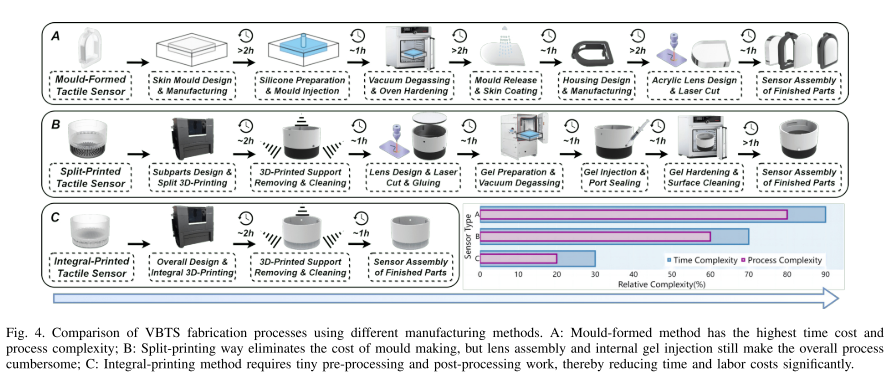

图 4 直接把三种制造方法摆出来比，一眼看出 MagicTac 的优势：
- 图 4A（模具浇筑法）：最麻烦！要先做弹性体的模具（不是传感器本体），换尺寸就要新模具，还得手动灌硅胶、贴标记 —— 时间长、成本高，标记还容易歪；
- 图 4B（分体打印法）：不用模具，但要单独打印皮肤、镜头、外壳，再切镜头、注凝胶、组装 —— 步骤还是多，费时间；
- 图 4C（整体打印法，MagicTac 用的）：最简单！3D 打印机一次性打印所有零件，只需要去掉底部一点支撑材料，直接能用 —— 不用手动操作，省时间、省人力，还能保证每个传感器一样。
B. 经济性 & 效率：批量造更便宜，24.6 分钟 / 个不是吹的

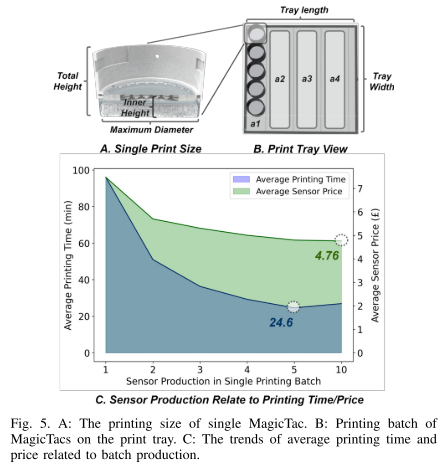

造得快还不够，得看 “批量生产” 的成本和时间 —— 图 5 就是实验数据，很直观：
- 图 5A（单个尺寸）：接触模块高 25.5mm，最大直径 41mm，能轻松放进 3D 打印机托盘；
- 图 5B（批量打印）：打印机托盘分 4 个 25cm×25cm 的区域，同一区域里，打印 1 个和打印多个的 “喷嘴移动距离” 差不多（因为喷嘴要走满托盘宽度）—— 所以批量打印时，单个时间不会增加；
- 图 5C（成本 & 时间趋势）：批量越大，单个成本和时间越低 —— 最低 24.6 分钟 / 个，£4.76 / 个。但注意：最优批量是 5 个，不是 10 个 —— 因为单个区域最多放 5 个，超过就要用其他区域，喷嘴要多走路，反而变慢。
五、性能评估：MagicTac 好用吗？三个实验证明 “真能打”
光说不练假把式，文章用三个实验测试 MagicTac 的能力，结果都很好 —— 图 6、7、8 就是实验过程和结果。
1. 实验 1：触觉重建 —— 能看清纹理和动态接触吗？
目的：测试它能不能 “摸出” 物体的形状和纹理，以及动态接触（滑动、旋转）。
方法：用 5 个 3D 打印的不同形状物体（比如球、圆柱）和 5 个真实物体（比如钥匙、螺丝），让 MagicTac 去 “摸”，相机拍内部网格变化。

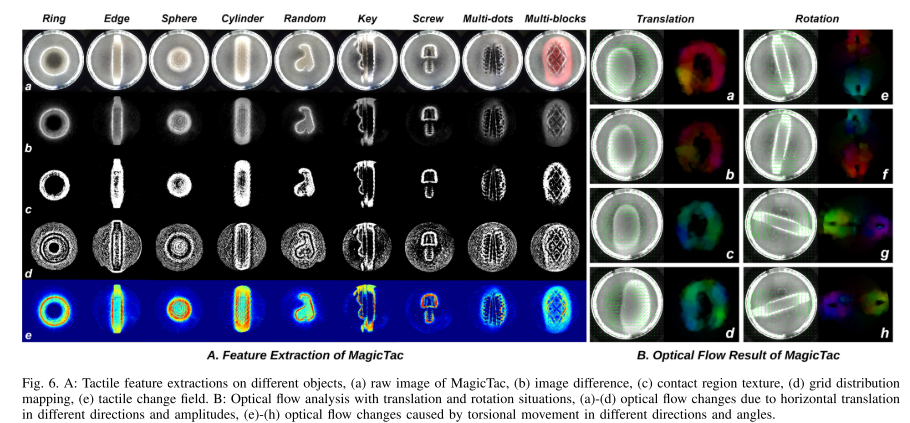

看图 6的结果：
-
图 6A（静态纹理提取）：
a 是原始图，b 是 “和没摸东西时的对比图”—— 摸东西的地方皮肤边缘会变亮（因为变形区域光反射多），亮边就是 “接触区”；
c 是 “接触区纹理”（比如钥匙的齿痕），d 是 “网格分布”—— 把纹理和网格分开，不会互相干扰，能清晰看到物体纹路和网格被挤压的情况；
e 是 “触觉变化场”：颜色代表变形大小（比如红色是变形大，蓝色是变形小），一眼能看出哪里按得重、哪里按得轻。 -
图 6B（动态接触：光流分析）：
光流就是 “拍动态运动的轨迹”—— 比如用拇指按传感器再水平滑（a-d），网格会跟着滑，按得越深，网格滑得越远；旋转时（e-h），物体两侧的网格会跟着转 —— 说明它能精准捕捉 “滑动、旋转” 这类动态触觉，像人用手拧瓶盖时的感觉。
2. 实验 2：光栅识别 —— 能分清 “细纹路” 吗？
目的：测试 “空间分辨率”—— 就像人能摸出砂纸的粗细，传感器能不能分清不同密度的 “光栅板”（表面有均匀条纹的板子）。
方法：用 7 种光栅板（条纹间距从 0mm（平的）到 2mm，最细 0.5mm—— 比头发丝粗一点），定制一个 “曲面 MagicTac”（因为光栅板是硬平面，曲面能更好贴合），用机器人按标准动作 “摸”，收集 3500 个数据（每种 500 个），用 AI 模型（DenseNet121）分类。

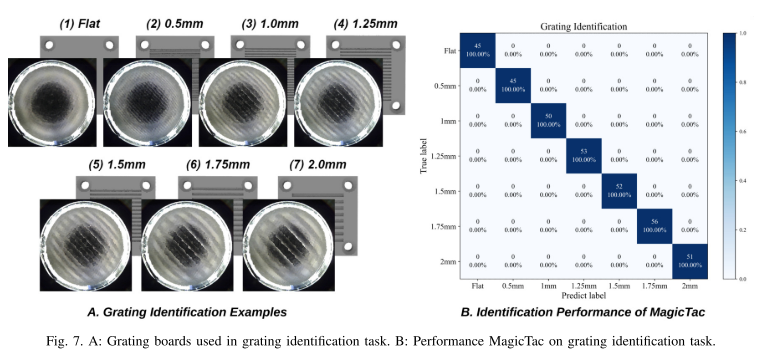

看图 7的结果：
- 图 7A 是 7 种光栅板的样子，从平的到细条纹；
- 图 7B 是识别准确率：100%！不管是 0.5mm 的细条纹，还是 2mm 的粗条纹，都能分清 —— 说明它的分辨率真的高，细纹理也能 “摸” 出来。
3. 实验 3：接触定位 —— 能精准知道 “摸在哪里” 吗？
目的：测试 “接触点定位”—— 比如机器人按一个点，能不能算出这个点的 3D 坐标（X/Y 平面位置，Z 轴按压深度）。
方法：用 3D 打印的 “圆锥头”（尖端 6mm）当 “按压工具”，让机器人在 X/Y（-8mm 到 8mm）、Z（-1.5mm 到 0mm）范围内按压，收集 3000 张图，用 AI 模型算坐标。

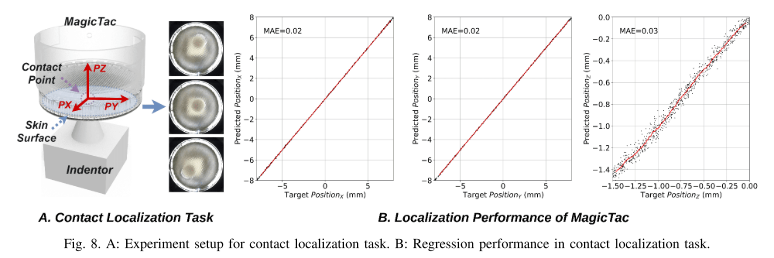

看图 8的结果：
- 图 8A 是实验 setup：圆锥头在传感器下方，按下去时，网格会变形；
- 图 8B 是定位误差：X/Y 轴的 “平均绝对误差（MAE）” 只有 0.02mm（比头发丝细 10 倍），Z 轴误差 0.03mm—— 相当于机器人能精准摸到 “一个针尖大小的点”，定位超准！
六、结论与未来工作：MagicTac 的价值和下一步计划
1. 结论：MagicTac 解决了三个关键问题
- 感知准：能抓细纹理、动态接触（滑 / 转），接触定位误差极小（X/Y 0.02mm）；
- 成本低：最低 £4.76 / 个，比传统传感器便宜很多；
- 好制造：整体 3D 打印，24.6 分钟 / 个，不用手动操作，能规模化生产。
2. 未来计划：让机器人 “更灵巧”
下一步要把 MagicTac 装在 “机器人手上”—— 比如让机器人用装了 MagicTac 的手 “抓鸡蛋”（能感知力度，不会捏碎）、“拧瓶盖”（能感知旋转力度），实现 “精细操作”，让机器人更像人一样 “会动手”。
最后总结
MagicTac 本质是一款 “为机器人设计的高性价比触觉传感器”—— 靠 “魔方式 3D 多层网格” 提升分辨率，靠 “整体 3D 打印” 降低成本和制造难度，实验证明它又准又便宜又好造。未来装在机器人手上，能让机器人更灵巧地做各种精细活（比如装配零件、照顾老人），是机器人 “触觉感知” 的一个实用新方案。
