一、设计需求与核心参数界定

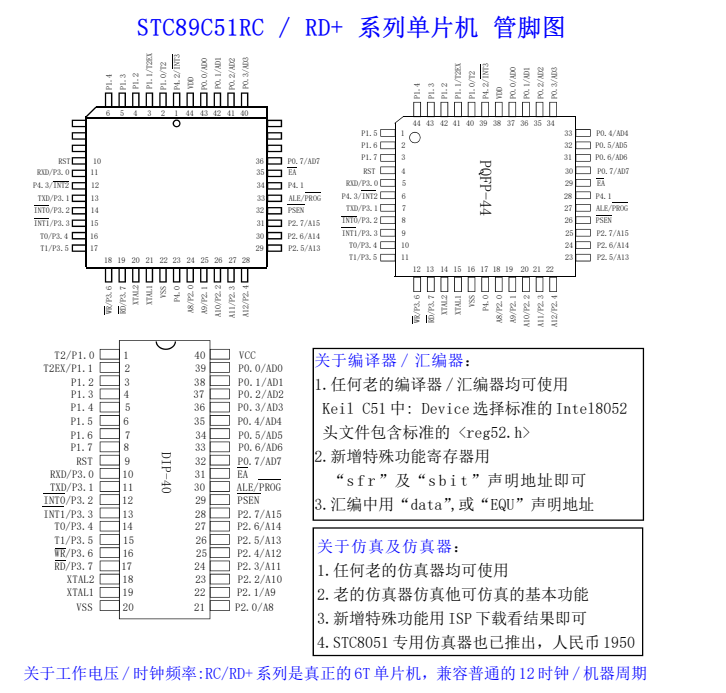

DAC0832 锯齿波产生设计需实现 “稳定输出锯齿波、频率可调、幅值可控” 核心功能，适配信号发生器、波形显示等场景，为电子电路测试提供标准锯齿波信号。选用 STC89C52RC 单片机作为主控，其丰富的 I/O 口可满足与 DAC0832 的通信控制需求，11.0592MHz 晶振能保障波形生成的时序精度，避免因时钟偏差导致波形失真。
核心性能参数需明确界定：锯齿波输出幅值范围 0-5V（适配 DAC0832 单极性输出），幅值误差≤±0.05V，确保信号幅值稳定性；波形频率可调范围 10Hz-1kHz，频率误差≤±1%，满足不同场景下的频率需求；波形线性度误差≤0.5%，避免锯齿波出现明显的非线性凸起或凹陷；同时支持通过按键调整锯齿波频率与幅值，配备 1602 液晶屏实时显示当前波形参数，提升操作与观测便捷性。

二、硬件电路核心模块设计

硬件电路分为四大核心模块，重点保障锯齿波信号的稳定生成与参数调节。数模转换模块选用 DAC0832 芯片，该芯片为 8 位分辨率 D/A 转换器，采用 R-2R 梯形电阻网络，转换时间≤1μs，满足快速波形生成需求。DAC0832 采用单缓冲工作模式，单片机 P0 口（P0.0-P0.7）作为 8 位数据输入端，连接 DAC0832 的 DI0-DI7 引脚；单片机 P2.0 口连接 DAC0832 的 CS（片选端），P2.1 口连接 XFER（数据传送控制端），P2.2 口连接 WR1（写控制端 1），通过控制这些引脚的电平状态，实现单片机对 DAC0832 的数据写入与转换控制。DAC0832 的 OUT1 引脚输出锯齿波模拟信号，OUT2 引脚接地，参考电压 VREF 接 5V 直流电源，确保输出幅值覆盖 0-5V。
显示模块采用 1602 液晶显示屏，P1.0-P1.7 口作为数据传输端，P2.3（RS）、P2.4（E）口作为控制端，分两行显示：第一行显示 “Freq: XX Hz”（当前波形频率），第二行显示 “Ampl: X.X V”（当前波形幅值），实时反馈波形参数，方便用户调整。
交互模块设置 4 个独立按键（P3.0-P3.3），分别实现 “频率增加”“频率减少”“幅值增加”“幅值减少” 功能；按键采用 10kΩ 上拉电阻，避免电平漂移导致的误触发，长按按键时参数连续调整（频率步长 10Hz，幅值步长 0.1V），短按单次调整，提升操作效率。
电源模块采用 5V 直流供电，支持 USB 接口或锂电池（配合 LM1117-5.0 稳压芯片）供电，稳压芯片输出端并联 100μF 电解电容与 0.1μF 陶瓷电容，滤除电源纹波，避免电压波动影响 DAC0832 的转换精度，同时为单片机与显示屏提供稳定供电，保障系统整体稳定运行。

三、软件程序逻辑设计

软件程序基于 Keil C51 开发，采用 “定时中断 + 轮询” 架构，确保锯齿波生成的连续性与参数调整的实时性。主程序初始化后，依次完成 1602 液晶屏初始化、I/O 口方向设置、定时器配置、DAC0832 初始化，默认生成 500Hz、3.0V 的锯齿波，随后进入循环，实时扫描按键状态，根据按键操作调整波形频率与幅值参数，并更新显示屏显示，核心功能通过定时器 0 中断实现锯齿波数据输出。
锯齿波生成子程序通过定时器 0 中断触发（中断周期根据目标频率设定）：单片机在中断服务程序中，向 DAC0832 写入 8 位数字量，数字量从 0x00（对应 0V）逐步递增至 0xFF（对应 5V），形成锯齿波的上升沿；当数字量达到 0xFF 后，立即重置为 0x00，开始下一轮递增，形成连续的锯齿波。通过调整定时器 0 的中断周期，实现锯齿波频率调节：频率越高，中断周期越短（如 1kHz 锯齿波对应中断周期约 125μs），频率越低，中断周期越长（如 10Hz 锯齿波对应中断周期约 12.5ms），数字量递增步长固定为 1，确保波形线性度。
幅值控制子程序通过调整 DAC0832 的数字量输出范围实现：默认幅值 5V 对应数字量 0x00-0xFF，若需降低幅值（如 3.0V），则将数字量输出范围限制为 0x00-0x99（通过计算 5V 对应 0xFF，3V 对应 0x99），在锯齿波生成过程中，数字量递增至设定上限值后重置，从而实现幅值调节；幅值参数调整后，实时更新显示屏上的幅值显示。
按键扫描与参数更新子程序：在主程序循环中，每 10ms 扫描一次按键状态，检测到 “频率增加 / 减少” 按键操作时，调整定时器 0 的初值，进而改变锯齿波频率，并更新频率参数；检测到 “幅值增加 / 减少” 按键操作时，调整数字量输出上限值，改变锯齿波幅值，并更新幅值参数；参数调整后，立即同步至显示屏，确保显示与实际输出一致。

四、系统调试与性能优化

调试分为 “硬件调试” 与 “软件调试”，重点解决波形失真与参数精度问题。硬件调试时，用示波器连接 DAC0832 的 OUT1 引脚，观察锯齿波波形，若出现波形毛刺，检查 DAC0832 的电源纹波，可在 VREF 引脚并联 10μF 电容增强滤波效果；若幅值未达到 0-5V，检查 VREF 电压是否稳定为 5V，确保 DAC0832 的参考电压正常。通过万用表测量按键引脚电平，确认按键未按下时为高电平，按下时为低电平，避免按键故障导致参数无法调整。
软件调试重点验证波形频率与幅值精度：用频率计测量示波器显示的锯齿波频率，与显示屏显示频率对比，若存在偏差，调整定时器 0 的初值（如 11.0592MHz 晶振下，1kHz 锯齿波对应定时器初值计算为 65536 - (11059200/12)/8000 ≈ 65536 - 115 = 65421，十六进制为 0xFF6D），将频率误差控制在 ±1% 以内；用示波器测量波形幅值，与设定幅值对比，若偏差较大，校准数字量与幅值的对应关系（如实际 3V 对应数字量 0x98 而非 0x99，需修正上限值参数），确保幅值误差≤±0.05V。
性能优化聚焦 “波形质量与系统响应”：在 DAC0832 的 OUT1 引脚串联 RC 滤波电路（1kΩ 电阻 + 1000pF 电容），滤除高频毛刺，提升波形平滑度；优化定时器中断服务程序，减少冗余代码，确保中断响应及时，避免波形出现断连；按键扫描加入防抖处理，检测到按键按下后延迟 20ms 再次检测，确认电平稳定后再调整参数，避免误操作导致波形参数突变。

五、结语

基于 51 单片机的 DAC0832 锯齿波产生设计，通过软硬件协同实现了锯齿波的稳定生成与参数可调，相比专用波形发生器，具备成本低、灵活性高的优势，适配电子电路测试、教学演示等场景。设计中，DAC0832 的高转换速度保障了波形生成的连续性，单片机的定时中断控制实现了频率精准调节，按键与显示屏的搭配提升了操作便捷性，软硬件调试与优化确保了波形质量与参数精度。
该设计的核心价值在于 “入门级数模转换应用的典型性”，涵盖了 51 单片机定时器控制、DAC 芯片驱动、人机交互等核心技术，适合电子信息类专业学生学习数模转换原理与单片机应用开发。后续可进一步拓展功能，如增加正弦波、方波等多种波形生成模式，通过按键切换波形类型；加入蓝牙模块实现手机 APP 远程控制波形参数；或更换更高分辨率的 DAC 芯片（如 DAC1210），提升波形幅值精度，为更复杂的信号生成应用提供基础，进一步拓展设计的实用性与适用范围。

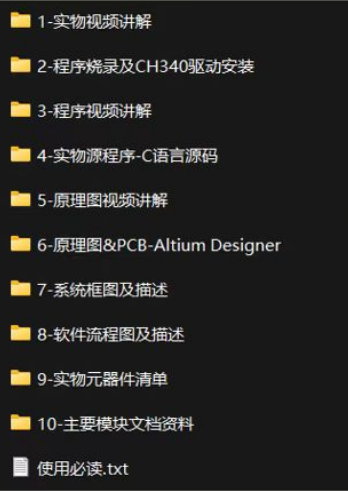

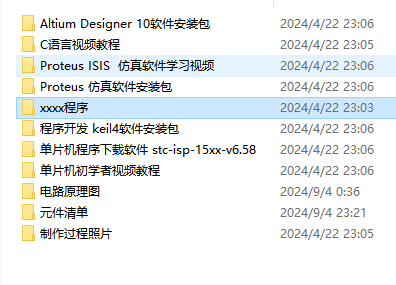

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
