一、设计需求与核心参数界定

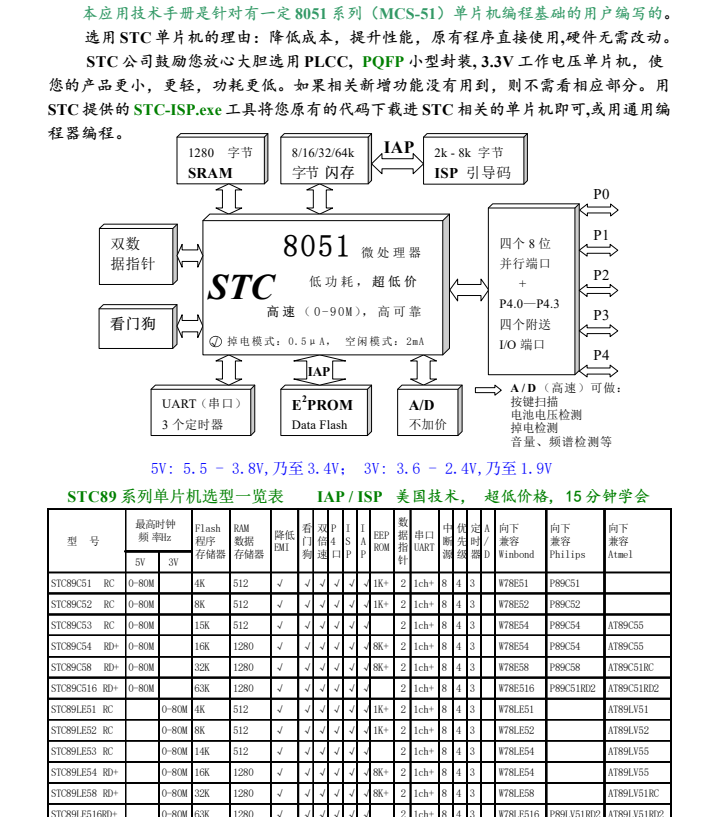

带闹钟万年历数字钟需实现 “实时计时、万年历显示、多闹钟触发、手动校准” 四大核心功能，适配家庭、办公等场景，替代传统机械钟的单一计时功能。选用 STC89C52RC 单片机作为主控，其内置 8K Flash 存储器可存储万年历算法与闹钟参数，11.0592MHz 晶振能保障计时精度，避免因时钟偏差导致的时间不准问题。
核心性能参数需明确界定：计时精度误差≤±1 秒 / 天，通过外部时钟芯片校准实现；万年历覆盖 2000-2099 年，支持闰年自动判断与月份天数自适应（如 2 月 28/29 天、大月 31 天）；闹钟功能支持 3 组独立设置，可分别设定时、分、秒，触发时通过蜂鸣器与 LED 提示，支持手动关闭与贪睡模式（默认贪睡间隔 5 分钟）；显示模块需清晰呈现年、月、日、时、分、秒、星期，支持 12/24 小时制切换；交互模块需实现时间校准、闹钟设置、模式切换等操作，响应延迟≤100ms，提升用户体验。

二、硬件电路核心模块设计

硬件电路分为五大核心模块，重点保障计时精准性与交互便捷性。时钟模块选用 DS3231 高精度实时时钟（RTC）芯片，通过 I2C 总线与单片机 P2.0（SDA）、P2.1（SCL）口通信，其内置温度补偿晶体振荡器，计时精度可达 ±2ppm（年误差约 1 分钟），支持闰年自动判断，无需软件复杂计算；芯片自带备用电池接口，外接 CR2032 纽扣电池，断电后可维持时钟运行 10 年以上，避免时间丢失。
显示模块采用 1602 液晶显示屏，P0 口为数据传输端，P2.4（RS）、P2.5（E）口为控制端，分两行显示：第一行显示 “20XX-XX-XX 周 X”，第二行显示 “XX:XX:XX 12/24”（末尾标识当前时制）；若闹钟触发，显示屏闪烁显示 “ALARM! ” 提示，增强视觉提醒效果。
闹钟与提示模块采用 “有源蜂鸣器 + 三色 LED” 组合：蜂鸣器经 NPN 三极管（S8050）连接单片机 P1.0 口，触发时发出 75dB 提示音，支持通过按键调节音量（高 / 中 / 低三档）；三色 LED（红、绿、蓝） anode 端经 220Ω 限流电阻接 5V， cathode 端分别接 P1.1-P1.3 口，正常计时时绿灯常亮，闹钟触发时红灯闪烁（频率 1Hz），时间校准模式时蓝灯常亮，直观区分系统状态。
交互模块设置 5 个独立按键（P1.4-P1.8），分别实现 “模式切换”（正常 / 校准 / 闹钟设置）、“数值增加”、“数值减少”、“确认保存”、“闹钟关闭 / 贪睡” 功能；按键采用 10kΩ 上拉电阻，避免电平漂移导致的误触发，长按 “增加 / 减少” 键时数值连续调整（步长 1，长按速度 5 次 / 秒），短按单次调整，提升操作效率。
电源模块采用 5V 直流供电，支持 USB 接口或锂电池（配合 LM1117-5.0 稳压芯片）供电，稳压芯片输出端并联 100μF 电解电容与 0.1μF 陶瓷电容，滤除电源纹波，避免电压波动影响 DS3231 时钟精度，保障系统稳定运行。

三、软件程序逻辑设计

软件程序基于 Keil C51 开发，采用 “中断驱动 + 轮询” 混合架构，确保计时精准与交互响应及时。主程序初始化后，依次完成 1602 液晶屏初始化、DS3231 时钟校准、I/O 口方向设置、闹钟参数加载，默认进入正常计时模式，随后进入循环，每 100ms 读取一次 DS3231 时间数据，更新显示屏显示，每 10ms 扫描一次按键状态，核心功能通过定时器中断与 I2C 通信实现。
万年历计时子程序通过 I2C 协议与 DS3231 通信：单片机向 DS3231 发送读时间指令，读取年、月、日、时、分、秒、星期的 BCD 码数据，将 BCD 码转换为十进制数据（如 BCD 码 0x23 转换为 23），再根据 12/24 小时制设置调整时间显示格式；若当前时间与任意一组闹钟时间完全匹配（时、分、秒一致），置位闹钟触发标志位，启动蜂鸣器与 LED 提示。
闹钟设置子程序支持 3 组闹钟独立配置：进入闹钟设置模式后，通过 “模式切换” 键选择需设置的闹钟组（AL1/AL2/AL3），通过 “增加 / 减少” 键调整时、分、秒参数，“确认保存” 键将参数存入单片机 Flash 存储器，下次上电自动加载；闹钟触发后，按下 “闹钟关闭” 键立即停止提示，按下 “贪睡” 键则暂停提示，5 分钟后重新触发（最多贪睡 3 次后自动停止）。
时间校准子程序需先进入校准模式：按下 “模式切换” 键切换至校准模式，蓝灯常亮，通过 “增加 / 减少” 键依次调整年、月、日、时、分、秒、星期参数（调整时对应位闪烁提示），“确认保存” 键将校准后的时间写入 DS3231，同时更新显示屏显示；校准过程中 DS3231 暂停计时，校准完成后恢复正常计时，确保时间准确性。
中断服务程序包括定时器 0 中断（10ms 定时，用于按键扫描）、定时器 1 中断（1s 定时，用于闹钟贪睡计时）：定时器 0 中断扫描按键状态，区分短按与长按操作，触发对应功能逻辑；定时器 1 中断记录闹钟贪睡时间，达到 5 分钟时重新触发闹钟提示，确保贪睡功能可靠。

四、系统调试与性能优化

调试分为 “硬件调试” 与 “软件调试”，重点解决计时精度与交互体验问题。硬件调试时，用示波器测量 DS3231 的 SDA 与 SCL 引脚波形，确保 I2C 通信信号稳定，无杂波干扰；通过串口助手（P3.0-P3.1）读取 DS3231 时间数据，对比标准时间，若存在偏差，通过软件校准 DS3231 的时钟偏移寄存器，将计时误差控制在 ±1 秒 / 天以内。
软件调试重点验证万年历算法与闹钟逻辑：模拟不同年份（如 2024 闰年、2025 平年），检查月份天数与星期判断是否正确；设置 3 组不同时间的闹钟，观察触发时机是否精准，贪睡功能是否按设定间隔重复提示；测试时间校准功能，调整参数后检查 DS3231 是否正确保存，断电后重新上电，确认时间无丢失且无需重新校准。
性能优化聚焦 “低功耗与用户体验”：DS3231 采用间歇性读取模式，每 100ms 读取一次时间，其余时间进入低功耗状态，降低系统功耗；按键扫描加入 “防抖处理”，检测到按键按下后延迟 20ms 再次检测，确认电平稳定后再触发功能，避免机械抖动导致的误操作；显示屏显示优化，时间校准模式下仅闪烁当前调整的数值位（如调整小时时仅小时位闪烁），提升操作直观性。

五、结语

基于 51 单片机的带闹钟万年历数字钟，通过软硬件协同实现了精准计时、多功能闹钟与便捷交互，相比传统数字钟，具备万年历覆盖广、闹钟设置灵活、断电记忆等优势，适配现代生活与办公场景需求。设计中，DS3231 的高精度计时保障了时间准确性，多按键交互提升了操作便捷性，软件中的算法优化确保了万年历与闹钟功能的可靠运行。
该设计的核心价值在于 “高性价比与实用性”，采用通用元器件，总成本控制在 60 元以内，适合学生实训与家庭日常使用；后续可拓展功能，如加入蓝牙模块实现手机 APP 时间校准与闹钟设置，或增加温度传感器显示环境温度，实现 “时钟 + 温显” 双功能；也可更换为 OLED 显示屏，提升显示清晰度与功耗控制，适配更多使用场景。此外，该设计涵盖了 I2C 通信、RTC 时钟应用、中断控制等 51 单片机核心技术，是嵌入式系统入门的典型案例，有助于学习者理解多功能电子设备的设计思路。
